Выбор правильного шарового крана имеет важное значение для обеспечения надежного регулирования расхода, безопасной эксплуатации и эффективного обслуживания промышленных трубопроводных систем. Различные конструкции клапанов обеспечивают разные преимущества в зависимости от метода срабатывания, давления, среды, условий установки и требований к техническому обслуживанию.
В этом руководстве объясняются различия между пневматическими шаровыми кранами, электрическими шаровыми кранами, фланцевыми шаровыми кранами и трехкомпонентными шаровыми кранами , помогая инженерам и группам закупок понять, где каждая конструкция работает лучше всего и как выбрать правильный клапан для их системы.
Что такое шаровой кран и как он работает?
Клапан с пневматическим приводом против электрического шарового крана
Фланцевый шаровой кран против трехкомпонентного шарового крана
Сравнительная таблица типов шаровых кранов
Как правильно выбрать шаровой кран
Применение шаровых кранов в различных отраслях промышленности
Советы по обслуживанию шарового крана
Выбор подходящего шарового крана для вашей системы
Часто задаваемые вопросы
Ключевые слова: Шаровой кран , Пневматический шаровой кран , Клапан с пневматическим приводом , Электрический шаровой кран , Фланцевый шаровой кран , Трехкомпонентный шаровой кран
Прежде чем детально сравнивать каждую конструкцию, следующие пункты суммируют основные различия:
Пневматические шаровые краны обеспечивают быстрое срабатывание и надежную многоцикловую работу , что делает их пригодными для автоматизированного производства, химической обработки, упаковки и других применений с инфраструктурой сжатого воздуха.
Электрические шаровые краны обеспечивают контролируемую моторизованную работу без необходимости использования сжатого воздуха , что делает их полезными для систем отопления, вентиляции и кондиционирования, водоочистных сооружений, автоматизированных трубопроводов и удаленных установок.
Фланцевые шаровые краны обеспечивают прочные и надежные соединения трубопроводов и обычно выбираются для трубопроводов большого диаметра, высокого давления, нефтегазовой, нефтехимической и энергетической промышленности.
Трехкомпонентные шаровые краны разработаны для облегчения обслуживания на линии , позволяя снять центральный корпус клапана, оставив торцевые соединения установленными.
Правильный клапан следует выбирать в соответствии с совместимостью сред, рабочим давлением, температурой, размером отверстия, требованиями к срабатыванию, подключением к трубопроводу и условиями технического обслуживания..
Шаровой кран представляет собой четвертьоборотный клапан , в котором используется сферический запорный элемент с отверстием в центре для управления потоком жидкости..
Когда отверстие шара совмещено с трубопроводом, жидкость может проходить через клапан. Когда шар поворачивается примерно на 90 градусов , твердая часть сферы блокирует поток и изолирует трубопровод.
Типичный промышленный шаровой кран состоит из:
Корпус клапана
Мяч
Корень
Сиденья
Уплотнения
Торцевые соединения
Ручная ручка или привод
Одной из основных причин широкого использования шаровых кранов в промышленных системах является их способность обеспечивать быструю изоляцию на четверть оборота и надежное закрытие..
В зависимости от конструкции они могут управляться вручную или в сочетании с пневматическими или электрическими приводами для автоматического управления процессом.
Полнопроходные конструкции также могут обеспечить относительно неограниченный путь потока , поскольку внутреннее отверстие примерно соответствует диаметру трубопровода. Эта характеристика делает шаровые краны полезными в тех случаях, когда важны низкое сопротивление потоку и эффективное движение жидкости .
Промышленная автоматизация часто требует управления клапанами из ПЛК, диспетчерской или автоматизированной производственной системы..
Двумя распространенными решениями являются клапан с пневматическим приводом и шаровой клапан с электрическим приводом..
Основное отличие заключается в источнике энергии, используемом для вращения клапана.
Пневматический привод преобразует давление сжатого воздуха во вращательное движение , а электрический привод использует двигатель и зубчатый механизм..
Ни одно из решений не является автоматически лучшим для каждого приложения.
Правильный выбор зависит от таких факторов, как:
Требуемая скорость открытия и закрытия
Доступная подача сжатого воздуха
Электрическая инфраструктура
Требуемая рабочая частота
Требования отказоустойчивости
Условия опасной зоны
Требования к удаленному управлению
Требование к модуляции потока

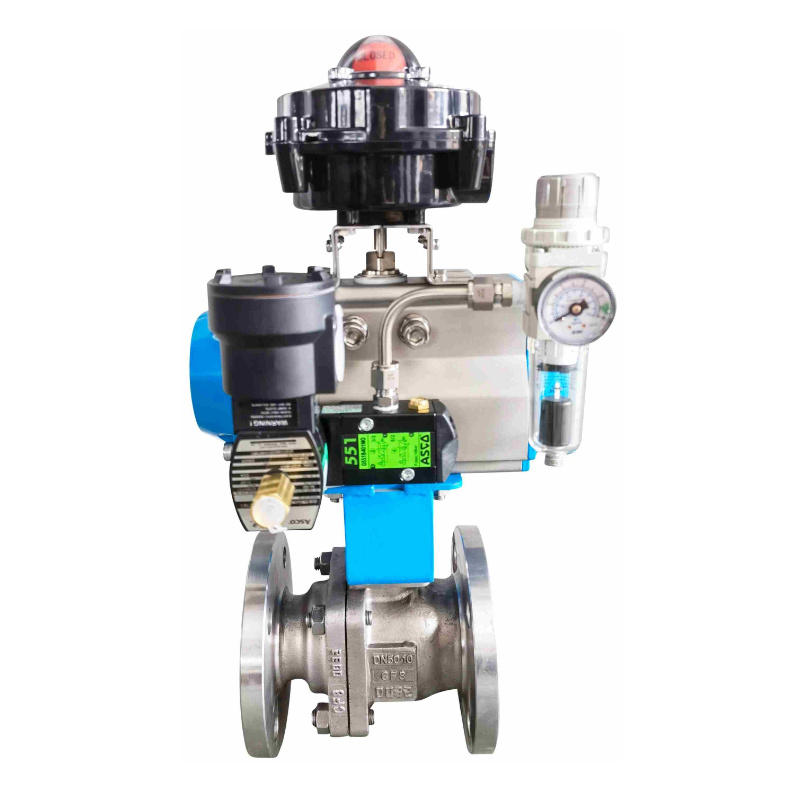

Пневматический шаровой кран сочетает в себе корпус шарового крана с пневматическим приводом..
Сжатый воздух приводит в движение реечный или аналогичный приводной механизм, создавая крутящий момент, необходимый для перемещения клапана между открытым и закрытым положениями.
Одним из главных преимуществ является быстрое срабатывание..
Пневматические системы могут работать очень быстро, что делает их подходящими для автоматизированного оборудования, требующего частых циклов открытия и закрытия.
По этой причине пневматические шаровые краны обычно используются в:
Промышленная автоматизация
Системы очистки воды
Химическая обработка
Упаковочное оборудование
Производственные линии
Технологические блоки
Системы дозирования жидкости
Еще одним важным преимуществом является их пригодность для многоцикловой работы..
Поскольку привод приводится в действие сжатым воздухом, а не полностью полагается на электродвигатель, пневматические системы могут быть практичны в тех случаях, когда клапаны циклически переключаются на протяжении всего производственного процесса..
Приводы с пружинным возвратом также можно настроить таким образом, чтобы клапан перемещался в заданное положение, если подача воздуха прерывается.
Это делает клапан с пневматическим приводом особенно полезным, когда операции открытия или закрытия при отказе являются частью технологического процесса..
В средах, содержащих горючие или потенциально опасные материалы , инженеры также могут выбрать соответствующий пневматический привод, поскольку количество электрических компонентов клапана можно уменьшить или сконфигурировать в соответствии с требованиями опасной зоны.
Электрический шаровой клапан использует электродвигатель и зубчатую передачу для вращения клапана..
По сравнению с пневматическим приводом электрические приводы обычно перемещаются более плавно . В зависимости от конструкции и размера привода полный рабочий цикл может занять несколько секунд..
Это контролируемое движение может быть полезно в жидкостных трубопроводах, поскольку более медленное движение клапана может помочь уменьшить внезапный гидравлический удар или гидравлический удар..
Электрические приводы также обеспечивают важное инфраструктурное преимущество:
Они не требуют центральной системы сжатого воздуха.
Это делает электрический шаровой кран особенно полезным для:
системы отопления, вентиляции и кондиционирования
Системы охлажденной воды
Системы очистки воды
Автоматизированные трубопроводы
Автоматизация зданий
Муниципальная водная инфраструктура
Удаленные насосные станции
Сельскохозяйственные водные системы
Электрические приводы также могут поддерживать обратную связь по положению, концевые выключатели или модулирующее управление в зависимости от конфигурации привода.
Там, где требуется пропорциональное управление, подходящие системы электрических приводов могут устанавливать клапан под промежуточными углами , а не работать только в полностью открытом или полностью закрытом положениях.
Таким образом, электрический шаровой кран часто является практичным выбором, когда электроэнергия легко доступна, но сжатый воздух отсутствует..
Приведение определяет, как движется клапан, а конструкция корпуса определяет, как клапан соединяется с трубопроводом и насколько легко его можно обслуживать..
Двумя важными промышленными образцами являются фланцевый шаровой кран и трехкомпонентный шаровой кран..
Фланцевая конструкция ориентирована в первую очередь на обеспечение прочного болтового соединения трубопровода , тогда как трехкомпонентная конструкция в первую очередь ориентирована на доступность для обслуживания и модульную конструкцию.
Фланцевый шаровой кран использует фланцевые концы, которые привинчиваются к соответствующим фланцам трубопровода..
Эти соединения могут быть изготовлены в соответствии со стандартами размеров, такими как ANSI или DIN , в зависимости от спецификации клапана.
Обычные промышленные материалы корпуса могут включать углеродистую сталь и нержавеющую сталь , выбранные в соответствии с давлением в системе, температурой, средой и требованиями к коррозии.
Основным преимуществом фланцевого соединения является высокая структурная стабильность и надежность монтажа..
Фланцевые шаровые краны часто используются в:
Нефте- и газопроводы
Нефтехимические заводы
Электростанции
Системы химической обработки
Промышленные водопроводные сети
Технологические трубопроводы большого диаметра
Жидкостные системы высокого давления
Болтовые соединения также упрощают демонтаж клапана по сравнению с несъемно приваренными корпусами клапанов.
Во время технического обслуживания технические специалисты могут изолировать и сбросить давление в трубопроводе , снять фланцевые болты и снять задвижку с линии.
Это может быть особенно полезно для крупной промышленной арматуры, где важны целостность трубопровода, надежное механическое соединение и удобство обслуживания..
Трехкомпонентный шаровой кран обычно состоит из центральной части корпуса, расположенной между двумя торцевыми соединениями..
Болты скрепляют три секции вместе.
Основное преимущество данной конструкции – доступность для обслуживания..
Если внутренние седла или уплотнения требуют проверки или замены, технические специалисты могут снять или откинуть центральную секцию , оставив два концевых соединения прикрепленными к трубопроводу.
Это может уменьшить количество трубопроводов, которые приходится трогать во время планового обслуживания.
Таким образом, трехкомпонентные шаровые краны широко подходят для систем, несущих:
Пар
Газ
Вода
Химические среды
Технологические жидкости
Продукты питания и напитки
Промышленные жидкости
Они особенно привлекательны там, где клапаны необходимо регулярно проверять, чистить или обслуживать.
Например, в некоторых системах пищевой или химической промышленности внутренние компоненты могут нуждаться в периодической очистке или замене . Модульная конструкция корпуса позволяет сократить объем работы, необходимой для доступа к внутренним компонентам клапана.
Для предприятий, где частота технического обслуживания является основным фактором, трехкомпонентный шаровой клапан может значительно упростить обслуживание клапана.
В следующей таблице приведены основные различия между этими четырьмя конфигурациями клапанов.
| Тип шарового крана | Основная характеристика | Ключевое преимущество | Типичные области применения | Основные соображения при выборе |
|---|---|---|---|---|
| Пневматический шаровой клапан | Пневматическое управление | Быстрая работа и возможность большого цикла | Промышленная автоматизация, химическая обработка, водоподготовка, упаковка | Требуется инфраструктура сжатого воздуха |
| Электрический шаровой клапан | Моторизованное приведение в действие | Автоматизированное управление без сжатого воздуха | ОВиК, системы водоснабжения, выносные трубопроводы, автоматизация зданий | Требуется электропитание и подходящее управление приводом. |
| Фланцевый шаровой кран | Болтовое фланцевое соединение | Прочное и надежное соединение трубопровода | Нефть и газ, нефтехимия, электростанции, крупные трубопроводы | Стандарт фланца, номинальное давление и пространство для установки |
| Трехкомпонентный шаровой клапан | Модульный трехсекционный корпус | Упрощенное оперативное обслуживание | Пар, газ, вода, химические среды, пищевая промышленность | Частота технического обслуживания и тип подключения |
Выбор шарового крана должен включать нечто большее, чем просто соответствие номинальному размеру трубы..
Неправильный материал, номинальное давление, конструкция седла или конфигурация привода могут сократить срок службы клапана и увеличить требования к техническому обслуживанию.
Прежде чем завершить разработку спецификации, необходимо оценить несколько факторов.
Корпус клапана, седла, уплотнения и материал шара должны быть совместимы с технологической средой.
Например, для коррозионно-активных химикатов может потребоваться нержавеющая сталь или другой устойчивый к коррозии материал, тогда как для обычных систем водоснабжения могут использоваться другие материалы.
Химическую совместимость всегда следует оценивать перед выбором корпуса клапана и материалов уплотнений.
Для абразивных жидкостей также могут потребоваться другие материалы седла или отделки по сравнению с чистой водой или газом.
Каждый клапан имеет определенные ограничения по давлению и температуре.
Рабочая температура может повлиять на допустимое давление, характеристики седла, срок службы уплотнения и требования к приводу.
Для высокотемпературного пара или агрессивных технологических условий стандартные конфигурации с мягким седлом не всегда подходят.
Всегда проверяйте номинальное давление и температуру всего узла клапана, а не выбирайте клапан только на основе номинального размера трубы.
Полнопроходной или полнопроходной шаровой кран имеет внутреннее отверстие, примерно соответствующее внутреннему диаметру соединительного трубопровода.
Это обеспечивает меньшее ограничение потока и часто является предпочтительным, когда важно поддерживать пропускную способность.
Клапан уменьшенного диаметра использует меньший внутренний проход.
Это может уменьшить требования к размерам и материалам, но приводит к большему ограничению потока.
Правильный выбор зависит от требований к перепаду давления, характеристик жидкости, экономики системы и технологических потребностей.
Если на заводе уже есть надежная инфраструктура сжатого воздуха и требуется частая и быстрая смена клапанов, пневматический шаровой клапан может быть логическим решением.
Если установка удалена или доступна только электроэнергия, электрический шаровой кран может упростить интеграцию системы.
При выборе также следует учитывать:
Рабочий крутящий момент
Требуемое время цикла
Безопасное положение
Сигнал управления
Требования к обратной связи
Защита окружающей среды
Классификация опасных зон
Для крупных промышленных трубопроводов фланцевый шаровой клапан обеспечивает прочное болтовое соединение и упрощает снятие клапана.
Для систем, требующих частого внутреннего осмотра или технического обслуживания, трехкомпонентный шаровой кран может обеспечить большую удобство обслуживания.
Поэтому конструкция корпуса клапана должна отражать не только требования к установке, но и ожидаемую стратегию технического обслуживания.
Шаровые краны используются в самых разных отраслях промышленности, поскольку базовая четвертьоборотная конструкция может быть адаптирована к различным классам давления, материалам, типам соединений и системам автоматизации.
Предприятия по производству продуктов питания, напитков и фармацевтических препаратов часто отдают приоритет:
Очищаемость
Коррозионная стойкость
Надежное уплотнение
Простота обслуживания
Подходящие материалы
Трехкомпонентный шаровой кран может быть полезен там, где требуется частая очистка или внутреннее обслуживание..
Пневматическую автоматику также можно использовать, когда клапаны должны работать как часть автоматизированного оборудования для наполнения, смешивания или обработки.
Химическим перерабатывающим заводам часто требуются автоматические клапаны, которые могут работать неоднократно в рамках контролируемых производственных процессов.
Пневматический шаровой клапан хорошо подходит для промышленной автоматизации, где требуется быстрое и повторяемое движение клапана..
На водоочистных сооружениях могут использоваться пневматические или электрические клапаны в зависимости от доступной инфраструктуры.
Крупные очистные сооружения с центральными системами сжатого воздуха могут предпочесть пневматический привод , в то время как на удаленных станциях проще установить электрический привод.
Установки HVAC часто требуют автоматического контроля расхода воды..
Электрические приводы могут интегрироваться с системами управления зданием и работать без воздушного компрессора.
Это делает электрический шаровой кран подходящим для систем охлажденной воды, систем отопления, отопления, вентиляции и кондиционирования воздуха и трубопроводов автоматизированных зданий..
Удаленные водопроводы могут воспользоваться тем же принципом, поскольку электрическое управление может быть проще обеспечить, чем сжатый воздух.
Промышленные нефтяные, газовые, нефтехимические и энергетические системы часто требуют труб большего диаметра, повышенного давления и сложных условий эксплуатации.
Для этих сред фланцевые шаровые краны обеспечивают прочные болтовые соединения и удобное снятие клапана во время капитального ремонта..
Точный материал, класс давления, конструкция седла, требования пожаробезопасности и другие характеристики должны определяться в соответствии с индивидуальным проектом.
Трехкомпонентные конструкции особенно полезны в промышленных трубопроводах, по которым транспортируются пар, газ, вода, химические среды и другие технологические жидкости..
Если бригады технического обслуживания ожидают периодической замены седла или внутреннего осмотра, модульная конструкция может уменьшить количество окружающих трубопроводов, которые необходимо демонтировать.
Даже правильно выбранный промышленный шаровой кран требует надлежащего осмотра и обслуживания..
Программа профилактического обслуживания может помочь продлить срок службы и сократить количество неожиданных остановов.
Бригады технического обслуживания должны периодически проверять область штока на наличие утечек.
Незначительная утечка вокруг штока может указывать на то, что набивка требует регулировки или замены.
Однако следует избегать чрезмерной затяжки, поскольку она может увеличить рабочий крутящий момент и создать дополнительную нагрузку на привод.
Автоматические клапаны зависят от правильного хода привода.
Концевые выключатели и системы обратной связи по положению следует периодически проверять.
Привод, который не полностью поворачивает шар в требуемое положение, может снизить эффективность перекрытия или создать нежелательное ограничение потока.
Пневматические системы также следует проверить на предмет утечек воздуха и достаточного давления питания.
Электрические приводы следует проверять в соответствии с требованиями к их электрическому и механическому обслуживанию.
Если клапан протекает внутри в закрытом положении, седла или уплотнительные поверхности могут быть изношены или повреждены.
Загрязнения, абразивные твердые частицы или повторяющаяся езда на велосипеде могут способствовать износу седла.
Трехкомпонентный шаровой кран упрощает внутренний осмотр, поскольку доступ к центральному корпусу возможен без полного снятия обоих трубопроводных соединений..
Для фланцевых клапанов большего размера использование ремонтных комплектов или замена компонентов может быть более экономичным, чем замена клапана целиком, в зависимости от состояния клапана и рекомендаций производителя.
Выбор правильного шарового крана требует соответствия конструкции клапана реальным условиям эксплуатации, а не выбора только по размеру или цене.
Пневматический шаровой клапан — отличный вариант для быстрой, многоцикловой промышленной автоматизации, где доступен сжатый воздух. Электрический шаровой кран хорошо подходит для систем отопления, вентиляции и кондиционирования, систем водоснабжения, удаленных установок и автоматизированных трубопроводов, где предпочтительнее электрическое управление.
Для требовательных промышленных трубопроводов фланцевый шаровой клапан обеспечивает надежное болтовое соединение , а трехкомпонентный шаровой клапан обеспечивает более легкий доступ для технического и внутреннего обслуживания..
Оценив среду, давление, температуру, тип привода, метод подключения, частоту технического обслуживания и требования к управлению , инженеры и группы по закупкам могут выбрать шаровой кран, который обеспечит надежную долгосрочную работу.
Изучите ассортимент промышленных шаровых кранов и решений для автоматического регулирования расхода China-Konte, чтобы определить конфигурацию, которая лучше всего соответствует вашим требованиям к трубопроводу и процессу.
Ни один из дизайнов не является в целом лучшим.
Пневматический шаровой кран обычно предпочтителен для быстрого цикла, высокочастотной работы и установок с существующей инфраструктурой сжатого воздуха..
Электрический шаровой кран часто более практичен, когда электроэнергия доступна, а сжатый воздух — нет.
Правильное решение зависит от скорости работы, требований к управлению, требований к отказоустойчивости, условий установки и доступных утилит.
Пневматический привод обычно обеспечивает более быстрое движение клапана, поскольку сжатый воздух может быстро привести привод в рабочий ход.
Электрические приводы обычно работают более плавно, поскольку двигатель и зубчатая передача вращают клапан.
Поэтому пневматические шаровые краны обычно выбираются там, где важно быстрое открытие и закрытие..
Стандартные шаровые краны в основном используются для изоляции двухпозиционного типа.
Эксплуатация стандартного шарового крана в частично открытом положении в течение длительного времени может подвергнуть седла и внутренние компоненты воздействию концентрированной скорости потока и износу.
Для применений, требующих регулярной модуляции потока, специально разработанный регулирующий клапан или более подходящим может быть шаровой клапан с V-образным отверстием .
Основное преимущество – удобство обслуживания.
Трехкомпонентный шаровой кран позволяет получить доступ к центральной части корпуса или снять ее, в то время как торцевые соединения могут оставаться прикрепленными к трубопроводу..
Это может упростить замену сиденья, очистку, осмотр и другие действия по техническому обслуживанию.
Фланцевые клапаны обычно предпочитаются для промышленных трубопроводных систем большего диаметра и тяжелых материалов, поскольку болтовые фланцевые соединения обеспечивают прочную механическую установку и делают демонтаж клапана относительно простым.
Резьбовые соединения по-прежнему могут подходить для трубопроводов меньшего размера и менее требовательных применений.
Правильное соединение зависит от размера трубы, давления, среды, требований к техническому обслуживанию и применимых стандартов трубопроводов.
Полнопроходной шаровой кран имеет внутренний проход, примерно равный внутреннему диаметру соединительной трубы, что обеспечивает меньшее ограничение потока.
Клапан уменьшенного диаметра имеет меньший внутренний проход.
Конструкции с уменьшенным проходным отверстием могут уменьшить размер клапана и требования к материалам, но обычно приводят к большим потерям давления.
Способ ремонта зависит от того, где произошла протечка.
Утечка вокруг штока может быть связана с уплотнением штока, тогда как внутренняя утечка в закрытом положении может указывать на повреждение седла или уплотняющей поверхности.
В трехкомпонентном шаровом кране центральный корпус часто доступен для проверки или замены седла.
В других конструкциях клапан может потребоваться снять с трубопровода или заменить в зависимости от его конструкции, размера, состояния и экономичности обслуживания.
