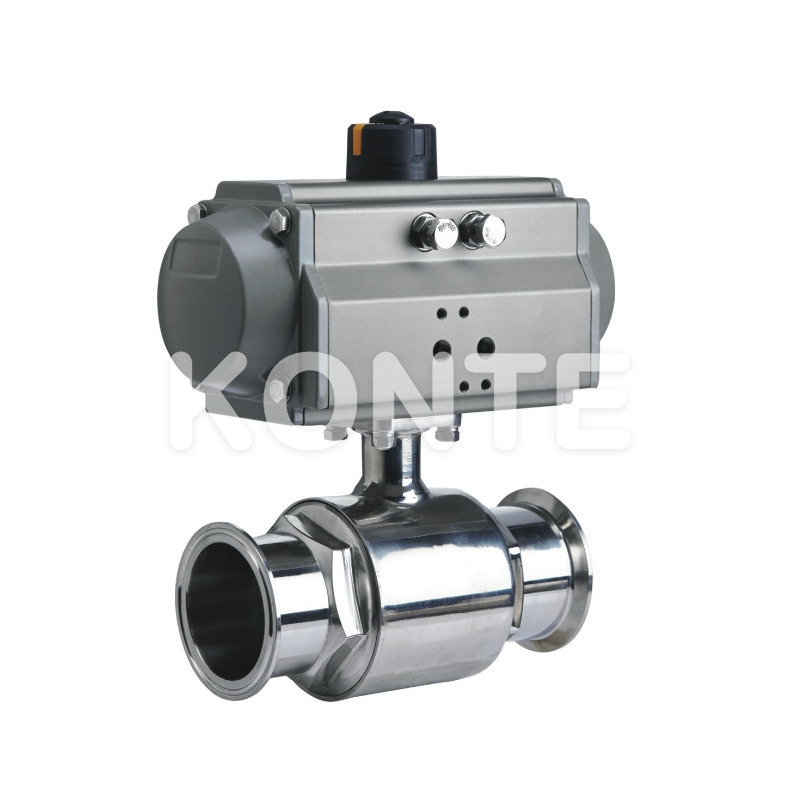

Санитарный пневматический шаровой кран Tri-Clamp разработан для гигиенических технологических систем, требующих надежного уплотнения, быстрого срабатывания и соответствия международным пищевым и фармацевтическим стандартам. Доступный в конфигурациях L-типа и T-типа, этот клапан поддерживает процессы стерилизации CIP (очистка на месте) и SIP (пар на месте), что делает его надежным выбором в пищевой промышленности, производстве напитков, молочной, биофармацевтической и химической промышленности.
Как специализированный производитель санитарной арматуры , KONTE производит эти клапаны в соответствии со стандартами 3A, DIN, SMS, IDF, RJT, BPE и ISO, опираясь на более чем 30-летний производственный опыт и всемирно признанные сертификаты.
Полностью закрытое седло клапана — отсутствие мертвых зон, отсутствие задержки продукта, высокая внутренняя чистота.
Соответствует требованиям стерилизации CIP/SIP ; диапазон температур: от -40°C до 150°C , давление: 0–10 бар.
Материал уплотнения: ПТФЭ, соответствует FDA 21 CFR 117.2600.
Типы соединений: трехзажимное, сварное, резьбовое.
Диапазон размеров: 1' – 4' (DN15–DN100)
Стандарты: 3A, DIN, SMS, IDF, RJT, BPE, ISO.
Корпус клапана взаимозаменяем без изменения габаритных размеров , независимо от типа соединения.
Конструкции типа L и T могут быть заменены на месте; Направление впуска/выпуска свободно конфигурируется — гарантирует отсутствие застоя и мертвых углов
| Спецификация | параметров |
|---|---|
| Размер диапазона | Ду15 ~ Ду100 (1' – 4') |
| Применимое давление | 0 ~ 1,0 МПа (0–10 Бар) |
| Конструкция клапана | Полнопортовый, 3-сторонний, 4-сторонний |
| Клапан материал тела | CF8, CF8M, CF3M (нержавеющая сталь 316L) |
| Уплотнение материал | ПТФЭ (FDA 21 CFR 117.2600) |
| Средняя температура | -20 ° C ~ 150 ° C. |
| Температура окружающей среды | -20°С ~ 80°С |
| Активация | Пневматический (одностороннего/двойного действия), электрический, ручной |
| Связь | Сварные, с тройным зажимом, фланцевые |
| Применимого носителя | Вода, нефть, газ, жидкости CIP/SIP |
KONTE поставляет пневматические шаровые краны, соответствующие основным международным стандартам, включая DIN, 3A, SMS, ISO/IDF, BS/RJT, ASME/BPE и API , а также спецификациям заказчика.
Каждый клапан состоит из: привода, ручки/ручного дублера, шара, корпуса клапана, штока и уплотнительных колец.
Доступные конфигурации подключения:
Шаровой кран Tri-Clamp (Tri-Clamped) — наиболее распространен в гигиенических системах.
Сварной шаровой кран — для постоянного трубопровода без загрязнений
Шаровой кран с резьбой — для простоты установки и обслуживания.
Кран шаровой фланцевый — для трубопроводных систем высокого давления.
Все смачиваемые поверхности полируются до Ra ≤ 0,8 мкм (или в соответствии с требованиями BPE/3A), что обеспечивает возможность очистки и соответствие стандартам GMP.
Гигиеническое соответствие: соответствует стандартам 3A, BPE, FDA и GMP для чистых перерабатывающих отраслей.
Готовность к CIP/SIP: полная возможность внутренней очистки без разборки, что сокращает время простоя.
Гибкость на месте: корпуса L-типа и T-типа взаимозаменяемы; направление реконфигурируется без новых трубопроводов
Постоянный строительный размер: упрощает техническое обслуживание и замену клапанов в существующих системах.
Варианты материалов: CF8 (нерж. сталь 304), CF8M (нерж. сталь 316), CF3M (нерж. сталь 316L) — устойчивость к коррозии в широком диапазоне сред.
Варианты двойного срабатывания: одностороннего действия (с пружинным возвратом) или пневматического двойного действия; также доступен в электрическом или ручном исполнении
100% заводская проверка с фотографированием согласно API 598 и API 6D перед отправкой.
Санитарные пневматические шаровые краны Tri-Clamp предназначены для использования в:
Производство продуктов питания и напитков — молочные продукты, соки, пивоварение, бутилированная вода, соусы.
Фармацевтическое производство — производство API, перекачка стерильных жидкостей, системы, соответствующие требованиям GMP.
Биотехнология — ферментационные системы, контроль жидкости в биореакторах, среды для культивирования клеток.
Молочная промышленность — линии пастеризации, перекачка молока, трубопроводы CIP/SIP.
Химическая обработка — умеренная коррозионная среда, работа с растворителями.
Косметика и средства личной гигиены — эмульсионные линии, жидкостные системы для чистых помещений.
В1: Каким стандартам соответствует санитарный пневматический шаровой кран KONTE?
Наши клапаны производятся в соответствии со стандартами 3A, DIN, SMS, IDF, RJT, BPE и ISO. Пользовательские характеристики доступны по запросу.
Вопрос 2. Одобрен ли материал уплотнения FDA?
Да. Уплотнение из ПТФЭ соответствует требованиям FDA 21 CFR 117.2600 и подходит для прямого контакта с пищевыми продуктами и фармацевтическими препаратами.
В3: Может ли клапан работать с циклами очистки CIP и SIP?
Да. Полностью закрытая конструкция седла клапана исключает мертвые зоны, обеспечивая полную очистку CIP/SIP без разборки. Он выдерживает температуру до 150°C и давление до 10 Бар.
В4: Какие типы приводов доступны?
Мы поставляем пневматические одностороннего действия (с пружинным возвратом), пневматические двойного действия, электрические и ручные. Доступны пользовательские отказоустойчивые конфигурации.
В5: предлагаете ли вы услуги OEM или ODM?
Да. KONTE обеспечивает OEM/ODM-производство с индивидуальными размерами, материалами, стандартами подключения и брендингом. Свяжитесь с нами для оптовых поставок и оптовых цен.
