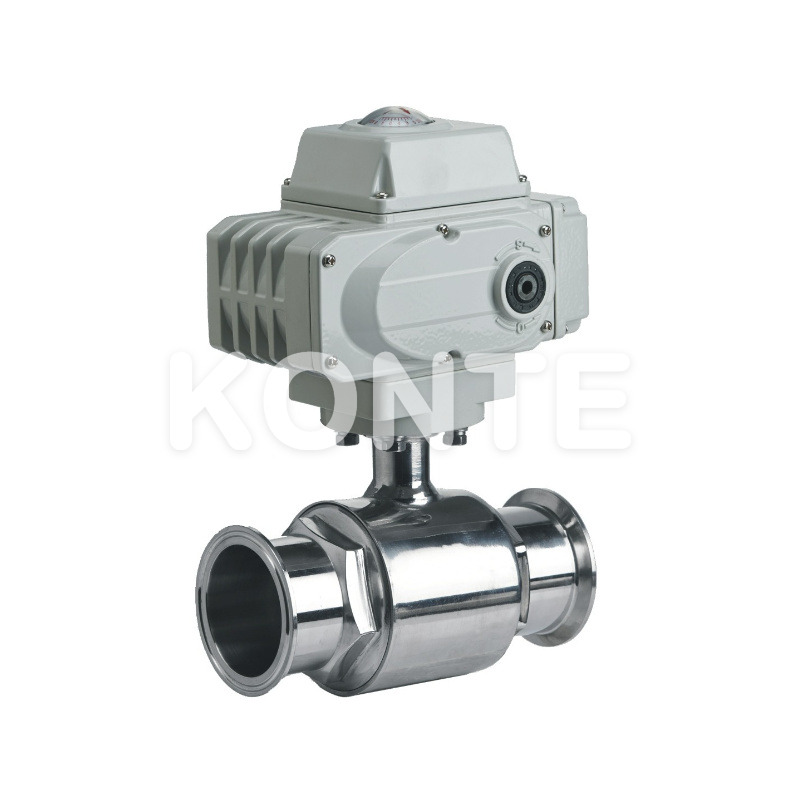

Дизайн функции
▶ Полностью покрытая конструкция сиденья клапана, отсутствие удержания и высокая чистота, удовлетворяет требованиям к стерилизации и очистке CIP, температурной сопротивлении-40 ° C-150 ° ℃ давление 0-10 бар
▶ Уплотнение материала: PTFE, согласно FDA117.2600
▶ Соединение
▶ Метод управления: зажатый, сваренный, резьбовой
▶ Размер: 1 '-4 '
▶ Стандарт: 3A, DIN, SMS, IDF, RJT, BPE, ISO
▶ Независимо от метода соединения, корпус клапана можно заменить без изменения лица - на размер лица
▶ L-тип и T-тип могут быть заменены на месте, а направление импорта и экспорта C и свободно комбинируется, чтобы обеспечить отсутствие стагнации и без мертвого угла.
Стандартный дизайн
▶ Шаровые клапаны могут быть изготовлены в соответствии с различными международными стандартами, в том числе: DIN Standard Series
/3A Standard Series/SMS Standard Series/ISO/IDF Standard Series/BS/RJT Standard Series/ASME/BPE Стандарт
ряд
▶ Компоненты шарикового клапана обычно включают в себя: ручка/шарик с помощью ядра/уплотнения вала/вала с валом клапана клапана/клапана
▶ Доступные типы клапанов: сварные шариковые клапаны/зажимные шариковые клапаны/резьбовые шариковые клапаны/фланцевые шарики
Технические параметры
| Параметр | Спецификация |
| Модельный диапазон | DN15 - DN100 |
| Применимое давление | 0–1,0 МПа |
| Структурная форма | Высокая платформа, низкая платформа |
| Клапан материал тела | CF8, CF8M, CF3M |
| Уплотнение материал | PTFE |
| Средняя температура | -20 ° C до 150 ° C. |
| Температура окружающей среды | -20 ° C до 80 ° C. |
| Режим управления | Обычно закрытый/открытый, двойной действия, ручной |
| Метод соединения | Сварка, быстрая установка, фланце |
| Применимая среда | Вода, нефть, газ |
| Прикладные отрасли | Пищевые продукты, пивоварение, молочные продукты, обработка напитков, фармацевтическая и химическая промышленность |

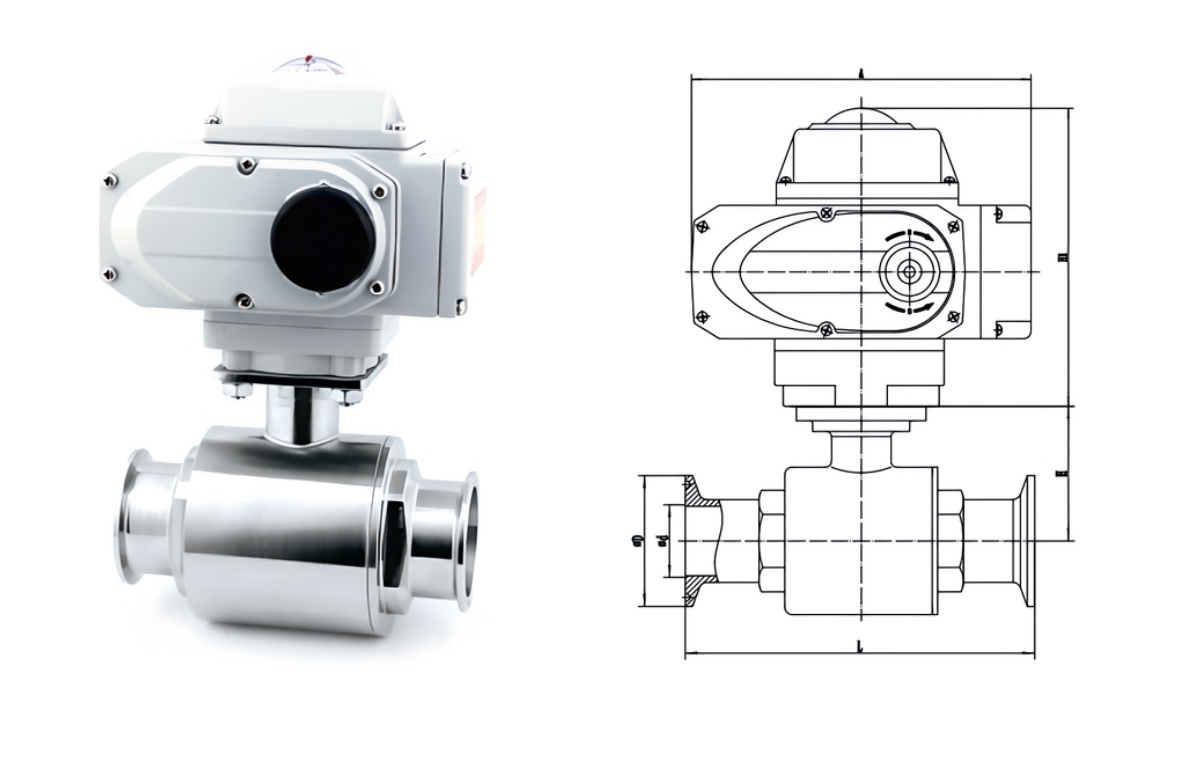

Размер модели
| Модель | d | D1 | L | H | H1 | A | Привод |
| φ19 | 16 | 50.5 | 100 | 45 | 151 | 160 | KST-05 |
| φ25 | 22.4 | 50.5 | 115 | 48 | 151 | 160 | KST-05 |
| φ32 | 28.8 | 50.5 | 124 | 52.5 | 151 | 160 | KST-05 |
| φ38 | 35.1 | 50.5 | 140 | 65 | 151 | 160 | KST-05 |
| φ51 | 47.8 | 64 | 164 | 74 | 170 | 196 | KST-10 |
| φ63 | 59.5 | 77.5 | 176 | 84 | 170 | 196 | KST-10 |
| φ76 | 72.2 | 91 | 200 | 102 | 208 | 256 | KST-20 |
| φ89 | 85 | 106 | 240 | 102 | 208 | 256 | KST-20 |
| φ102 | 97.6 | 119 | 270 | 130 | 208 | 256 | KST-20 |
Приложения
Этот вид клапана широко используется в области пищевой переработки, напитков, пивоварения, биофармацевтических, молочных продуктов, фармацевтических и химических отраслей и т. Д.
