▶ Полностью покрытая конструкция сиденья клапана, отсутствие удержания и высокая чистота, удовлетворяет требованиям к стерилизации и очистке CIP, температурной сопротивлении-40 ° C-150 ° ℃ давление 0-10 бар
| Количество: | |
|---|---|
Благодаря модульной конструкции из трех частей и конструкции седла клапана с полным покрытием этот клапан исключает задержку среды и мертвые углы, обеспечивая максимальную чистоту и нулевой риск загрязнения. Изготовленный из высококачественной нержавеющей стали (CF8, CF8M, CF3M) и уплотнений из ПТФЭ, соответствующих требованиям FDA 117.2600, наш трехкомпонентный санитарный шаровой кран для пищевых продуктов и напитков соответствует мировым гигиеническим стандартам, включая 3A, DIN, SMS, IDF, BPE и ISO, с размерами от DN15 до DN100 (1-4 дюйма) для универсальной установки.

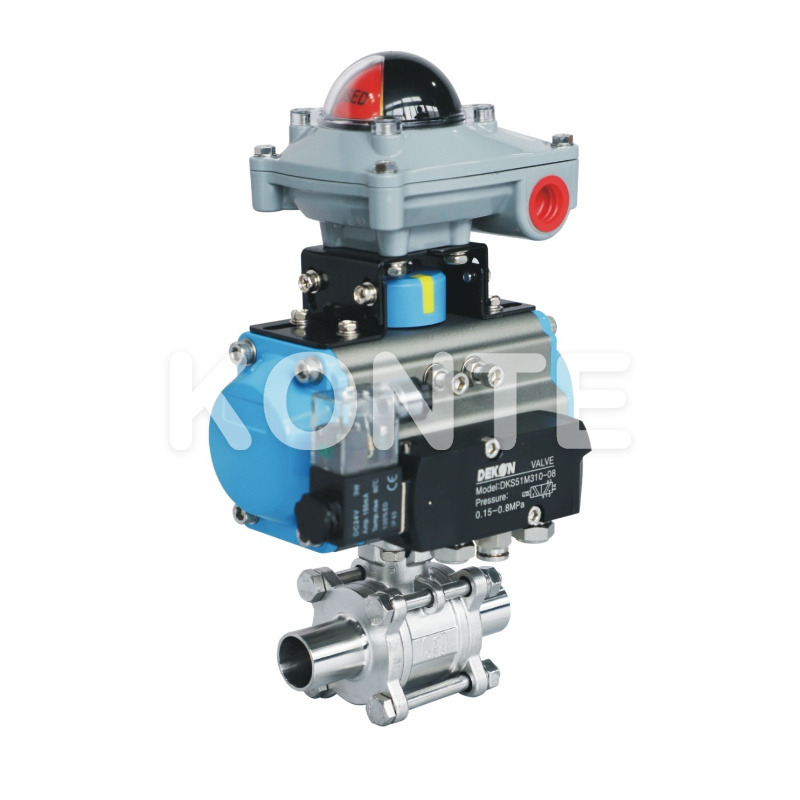

Пневматический гигиенический шаровой кран имеет полностью закрытое седло клапана и полнопроходной путь потока без зон застоя или мертвых углов, в которых может задерживаться среда. Эта конструкция полностью оптимизирована для циклов CIP и SIP и имеет диапазон температурной устойчивости от -20°C до 150°C, обеспечивая полную стерилизацию и соответствие строгим нормативным требованиям к пищевым и фармацевтическим продуктам. Для коммерческих производителей это снижает риск загрязнения продукции, сводит к минимуму процент браковки партий и упрощает регулятивные проверки.
Сварная конструкция, состоящая из трех частей, позволяет полностью заменить корпус клапана без изменения монтажной длины трубопровода, что исключает необходимость полной разборки трубопровода во время технического обслуживания. Это сокращает время технического обслуживания до 70% и снижает затраты на запасные части, обеспечивая минимальные сбои в работе непрерывных производственных линий.
Мы предлагаем различные методы управления (пневматические одностороннего/двойного действия, электрические, ручные) и типы соединений (сварные, трехзажимные, резьбовые, фланцевые), со взаимозаменяемыми на месте сердечниками клапанов L- и T-типа для свободной комбинации направлений впуска и выпуска. Такая гибкость обеспечивает плавную интеграцию как с ручными, так и с автоматизированными производственными системами.
Параметр | Детали спецификации |
Размер диапазона | Ду15 ~ Ду100 (1~4') |
Применимое рабочее давление | 0 ~ 1,0 МПа (0 ~ 10 бар) |
Конструкция клапана | Полный порт, 3-сторонний, 4-сторонний |
Клапан материал тела | CF8, CF8M, CF3M Нержавеющая сталь |
Уплотнение материал | Соответствует FDA 117.2600 ПТФЭ |
Средний температурный диапазон | -20 ° C ~ 150 ° C. |
Диапазон температур окружающей среды | -20°С ~ 80°С |
Метод управления | Пневматический (одностороннего/двойного действия), электрический, ручной |
Тип соединения | Сварные, с тройным зажимом, с резьбой, фланцевые |
Совместимый носитель | Вода, масло, газ, гигиенические жидкие среды |
Санитарные шаровые краны, соответствующие требованиям FDA, работают за счет поворота на 90 градусов сферического сердечника клапана. В пневматических моделях сжатый воздух заставляет привод вращать шток клапана, который поворачивает сердечник до выравнивания с трубопроводом для обеспечения полного потока, или поворачивает на 90 градусов, чтобы сформировать плотное, непроницаемое для пузырьков уплотнение для полного перекрытия. Полностью закрытая конструкция седла клапана гарантирует отсутствие захвата среды во время работы, а подпружиненный привод одностороннего действия обеспечивает безопасное автоматическое отключение или открытие в случае потери подачи воздуха, защищая целостность продукта и безопасность производства. Сердечники L-типа и T-типа можно менять на месте, чтобы регулировать направление потока, с нулевыми мертвыми углами для обеспечения полного дренажа и очистки.
Этот сварной шаровой кран, сертифицированный по стандарту 3A , широко используется в отраслях промышленной гигиены, включая производство продуктов питания и напитков, молочное производство, ремесленное и промышленное пивоварение, биофармацевтическое производство, косметическое производство и тонкую химическую обработку. Он идеально подходит для перекачки стерильных жидкостей, пакетной обработки, систем CIP/SIP и производственных линий с высокой чистотой, где нулевое загрязнение и соответствие нормативным требованиям имеют решающее значение.
Мы предоставляем полный набор дополнительных аксессуаров, включая электромагнитные клапаны, позиционеры клапанов, концевые выключатели, фильтры-регуляторы, рукоятки ручного управления и датчики обратной связи о состоянии. Наши услуги OEM/ODM включают в себя нестандартные размеры и типы соединений, специальные комплекты приводов, лазерную маркировку для отслеживания продукции, соответствие стандартам конкретного проекта (3A, BPE, DIN) и индивидуальные конструкции путей потока для специализированных вязких или высокочистых сред с полной поддержкой как мелкосерийного, так и массового производства.
Наши клапаны соответствуют международным гигиеническим стандартам 3A, DIN, SMS, IDF, BPE и ISO, а уплотнения из ПТФЭ одобрены FDA 117.2600 для обеспечения безопасности в пищевой и фармацевтической промышленности.
Да, полнопортовая конструкция с нулевым удержанием полностью оптимизирована для циклов CIP и SIP и рассчитана на температуру до 150°C для обеспечения строгой стерилизации без разборки.
Мы предлагаем варианты пневматического (простого/двойного действия), электрического и ручного управления с настраиваемыми пакетами приводов, подходящими как для ручных, так и для полностью автоматизированных производственных систем.
