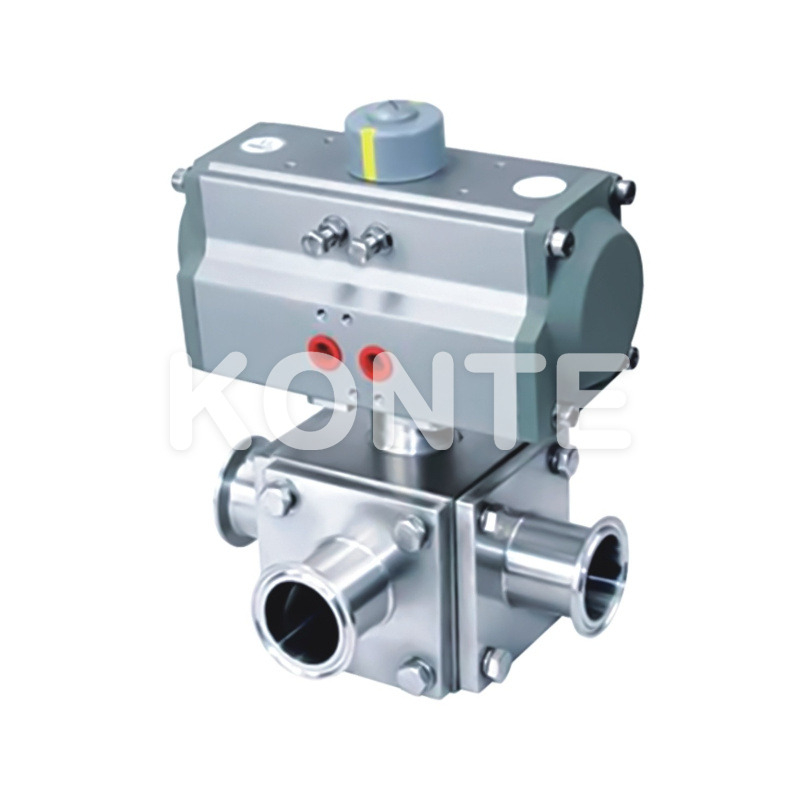

▶ Эта серия клапанов может быть оснащена различными приводными устройствами.
▶ Принцип работы среднего направления потока: как показано на рисунке, четырехсторонний шаровой клапан типа LL должен только вращать шарик на 90 ° с ручкой или приводом, тогда направление потока двух среда будет переключаться одновременно для достижения многоцелевого эффекта. Это удобно и быстро.
▶ Ранее было необходимо 4 клапана, когда средняя поставляется, клапан A/D открывается с B/C Close; Или b/c Открыть с A/D. Close. Но теперь только один 4-часовой шаровой клапан может вместо 4 клапанов. Проще для работы.
▶ Преимущество: Низкое сопротивление жидкости: поперечное сечение шарика, корпуса клапана и соединительной трубы равны, а шариковый канал является дизайном дуги. Когда средняя проходит через клапан, сопротивление жидкости мало.
▶ Устроение хорошо уплотнения: сиденье клапана использует материал PTFE с определенной упругой деформацией и высокой прочностью, достигая хорошо уплотнения, чтобы обеспечить стабильность клапана.
▶ длительное использование: общий материал клапана выбирает санитарную подлинную нержавеющую сталь, сиденье клапана выбирает материал PTFE, чтобы достичь хорошего эффекта коррозионной сопротивления и продлить срок полезного использования клапана.
▶ Неограниченный дизайн: герметизация сделана с высококачественной полностью покрытой конструкцией PTFE. Убедитесь, что сиденье PTFE находится в тесном контакте с мячом и корпусом, чтобы достичь функции нерешительного среды, так что сиденье PTFE, сфера и корпус клапана тщательно контактируют, чтобы достичь цели нерешительности.
Стандартный дизайн
Мы поставляем шариковые клапаны, соответствующие международным стандартам, включая DIN 3A, SMS, ISO/IDF, BS/RJTASME/BPE, API и специфические специфики для клиента. Шаровой клапан состоит из ручки, шарика, корпуса клапана, стебля и кольца для запечатывания.
Технические параметры
▶ Диапазон размеров: DN15 ~ DN100
▶ Применимое давление: 0 ~ 1,0 МПа
▶ Конструкция клапана: высокая платформа, низкая платформа
▶ Материал тела клапана: CF8, CF8M, CF3M
▶ Уплотнение Материал: PTFE
▶ Средняя температура: -20 ~ 150 ° ℃
▶ Температура окружающей среды: -20 ~ 80 ° ℃
▶ Метод управления: одноактивное действие (C & NO), Двойное действие, ручное
▶ Соединение: сварная, зажатая, фланцевая
▶ Применимая среда: вода, нефть, газ
| Нет | описания |
|---|---|
| 01 | Болт |
| 02 | Клапан капот |
| 03 | Печать кольцо |
| 04 | Сиденье клапана |
| 05 | Шар клапана |
| 06 | Клапан стебель |
| 07 | O кольцо |
| 08 | Печать кольцо |
| 09 | Корпус клапана |
| 10 | Предел ограничения |
| 11 | Набор упаковки |
| 12 | Диск весна |
| 13 | упорная площадка |
| 14 | Ручка клапана |
| 15 | Орех |

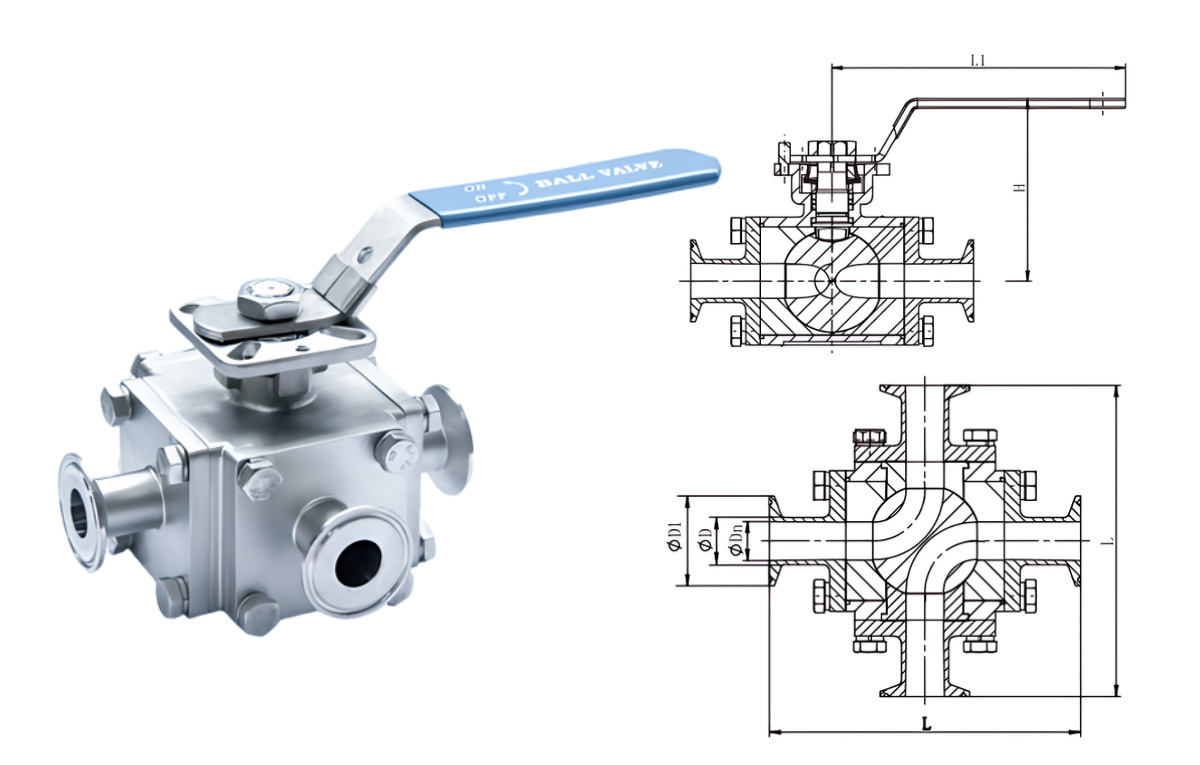

| размер | φdn | φd | φd1 | l | l1 | h |
|---|---|---|---|---|---|---|
| 1 ' | 22.1 | 25.4 | 50.5 | 175 | 181 | 113 |
| 1.25 ' | 28.5 | 31.8 | 50.5 | |||
| 1.5 ' | 34.8 | 38.1 | 50.5 | |||
| 2 ' | 47.5 | 50.8 | 64 | |||
| 2.5 ' | 60.2 | 63.5 | 77.5 | |||
| 3 ' | 72.9 | 76.2 | 91 | |||
| 4 ' | 97.4 | 101.6 | 119 |
Приложения
Этот вид клапана широко используется в области пищевой промышленности, напитков, пивоварения, биофармацевтических, молочных продуктов, фармацевтических и химических отраслей и т. Д.
