Мембранные клапаны широко используются в системах обработки жидкостей, где важны Однако разные конструкции мембранных клапанов предназначены для разных условий эксплуатации. К клапану, используемому в фармацевтической системе водоснабжения, могут предъявляться совсем другие требования, чем к клапану, работающему с химикатами, сточными водами или вязкими технологическими жидкостями. надежное закрытие, изоляция среды, коррозионная стойкость или гигиеничность эксплуатации .
В этом руководстве объясняются основные типы мембранных клапанов, их типичные области применения и ключевые факторы, которые следует учитывать при выборе мембранного клапана , что помогает инженерам и группам по закупкам подобрать конструкцию клапана в соответствии с реальным процессом.
Что такое мембранный клапан и как он работает?
Основные типы мембранных клапанов
Сравнение типов и областей применения мембранных клапанов
Где обычно используются мембранные клапаны?
Как правильно выбрать мембранный клапан
Ручные и пневматические мембранные клапаны
Часто задаваемые вопросы
Ключевые слова: мембранный клапан , , пневматический мембранный клапан, , санитарный мембранный клапан, , мембранный клапан с футеровкой.
Мембранный клапан управляет потоком жидкости через гибкую диафрагму, расположенную между приводным механизмом клапана и технологической средой.
Когда привод или маховик толкают диафрагму вниз, диафрагма контактирует с седлом клапана или перегородкой и останавливает поток. Когда он движется вверх, путь потока снова открывается.
Одной из наиболее важных характеристик этой конструкции является то, что диафрагма отделяет технологическую жидкость от штока, привода и других рабочих компонентов . Такое разделение может уменьшить потенциальные пути утечек и помочь предотвратить загрязнение чувствительных технологических сред.
По этой причине мембранные клапаны особенно полезны в:
фармацевтическая и биотехнологическая обработка;
производство продуктов питания и напитков;
очистка воды и сточных вод;
дозирование химикатов;
обработка агрессивных химикатов;
системы фильтрации;
стерильные и высокочистые жидкостные системы.
KONTE предлагает специальную линейку мембранных клапанов для санитарных и автоматических систем управления жидкостями.
Однако термин «мембранный клапан» охватывает несколько конфигураций. Способ срабатывания, геометрия корпуса, футеровка, конструкция соединения, материал мембраны и гигиенические требования — все это влияет на то, где следует использовать клапан.

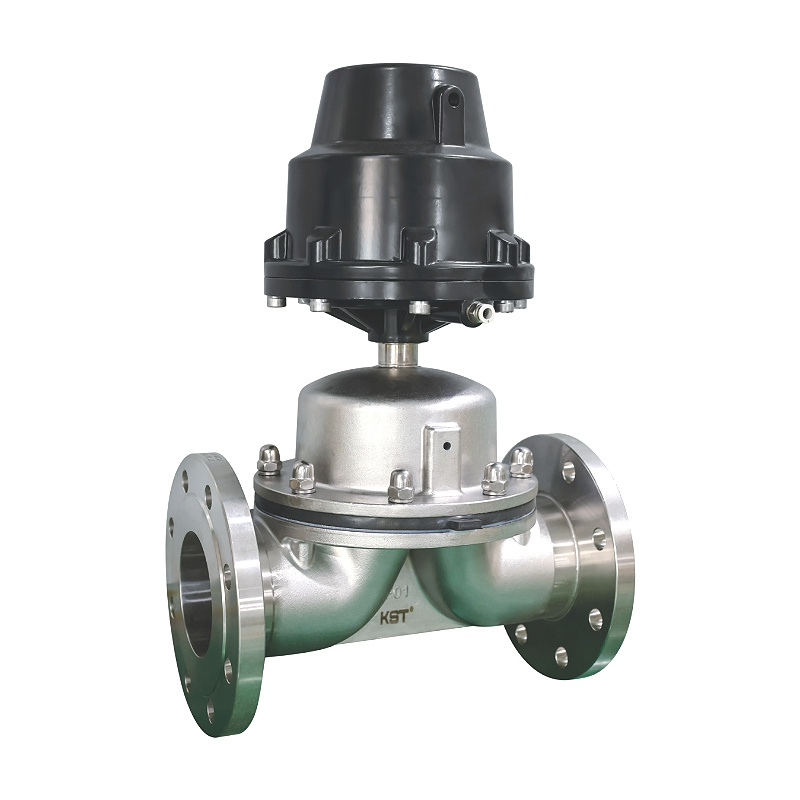

Пневматический мембранный клапан использует сжатый воздух для управления клапаном вместо ручной регулировки.
Пневматический режим особенно полезен, когда клапаны должны часто открываться и закрываться, работать как часть автоматизированной последовательности или реагировать на центральный ПЛК или систему управления процессом.
Типичные области применения включают в себя:
системы фильтрации;
очистка сточных вод;
системы дозирования химикатов;
автоматизированные производственные линии;
очистка воды;
фармацевтическая обработка;
обработка продуктов питания и напитков.
Привод, как правило, может быть сконфигурирован для различных стратегий управления, включая нормально закрытый, нормально открытый или режим двойного действия , в зависимости от процесса и требований безопасности.

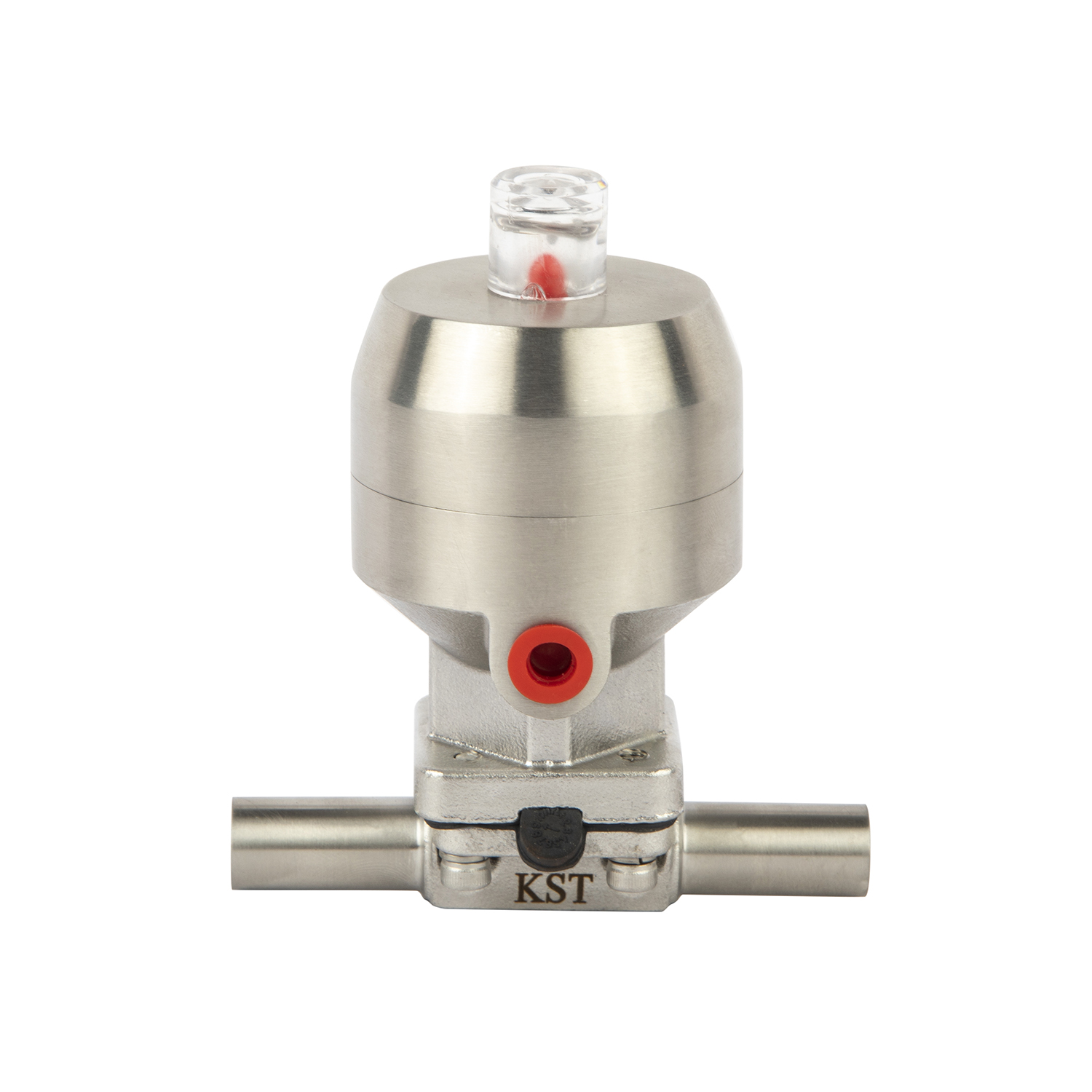

Для гигиенических автоматизированных трубопроводов такой продукт, как пневматический мембранный клапан с тройным зажимом из нержавеющей стали, сочетает в себе пневматическую работу с санитарными соединениями трубопроводов.
Поэтому пневматический клапан часто предпочтительнее, когда основными приоритетами являются повторяемость операций, дистанционное управление, сокращение ручного вмешательства и автоматизация процесса .

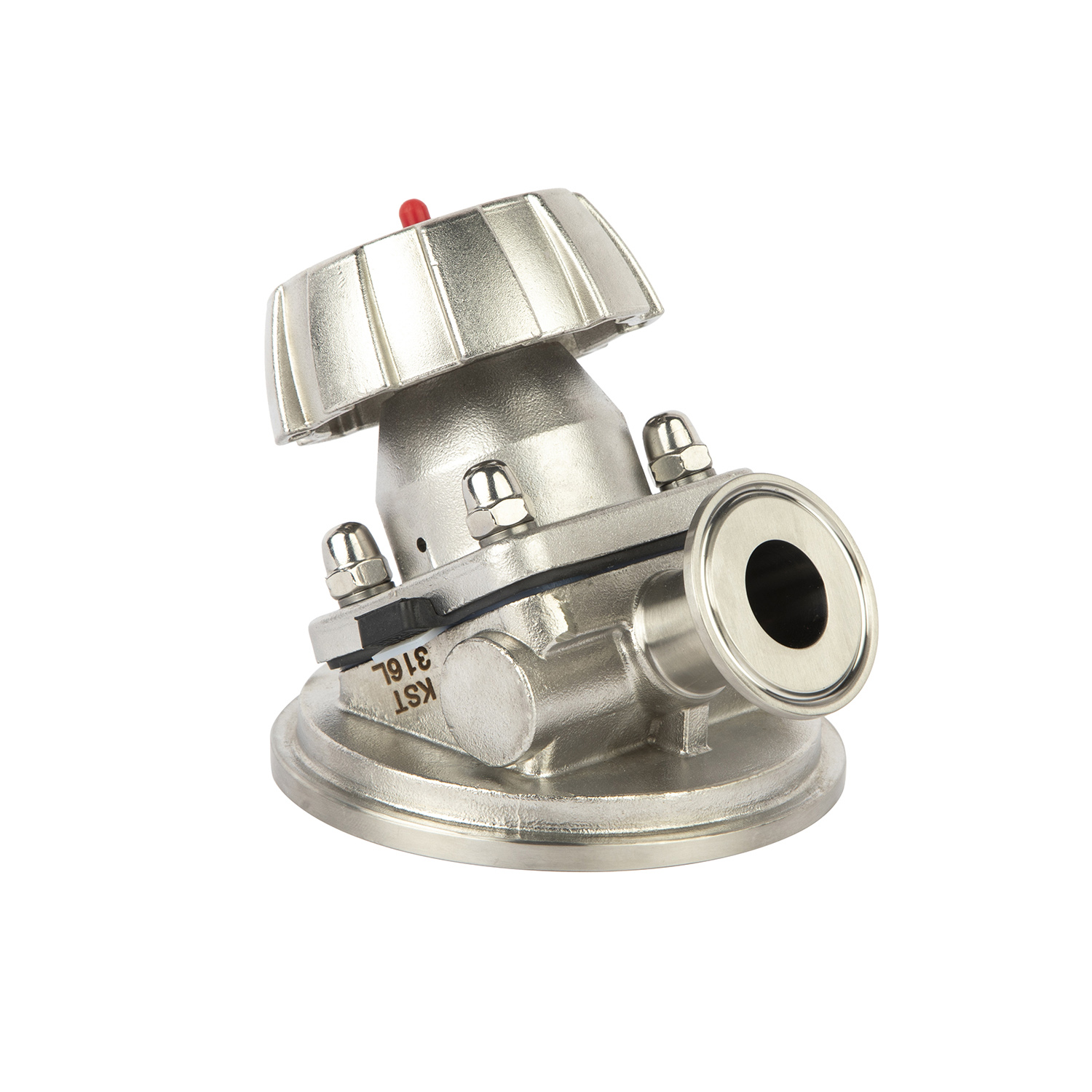

Санитарные мембранные клапаны , также известные как гигиенические мембранные клапаны, предназначены для процессов, где контроль загрязнения и возможность очистки имеют решающее значение.
Они обычно используются в:
производство напитков;
переработка молочной продукции;
пищевая промышленность;
фармацевтическое производство;
биотехнология;
косметика;
системы очистки воды высокой степени очистки.
В отличие от обычных промышленных клапанов, выбираемых главным образом с учетом условий давления и расхода, санитарные клапаны также должны учитывать чистоту поверхности, дренируемость, конструкцию соединений, процедуры очистки и материалы, контактирующие с продуктом..
Часто используются трехзажимные и сварные соединения, поскольку они могут упростить конструкцию санитарно-гигиенических трубопроводов. В зависимости от применения клапанам также может потребоваться поддержка процедур CIP (очистка на месте) и SIP (стерилизация на месте) .
Чтобы получить более широкий выбор клапанов, предназначенных для гигиенических операций с жидкостями, покупатели могут также изучить ассортимент KONTE санитарных клапанов .
Санитарные мембранные клапаны особенно подходят там, где чистота продукта важнее, чем просто обеспечение базовой изоляции трубопровода..
Термин «промышленный мембранный клапан» обычно относится к мембранным клапанам, предназначенным для технологических и коммунальных применений за пределами строго гигиенических производственных сред.
Эти клапаны могут использоваться в:
промышленная очистка воды;
химическая обработка;
фильтрующее оборудование;
системы дозирования;
очистка сточных вод;
инженерные трубопроводы;
изоляция технологической жидкости.
По сравнению с санитарной конструкцией, в промышленном клапане может уделяться большее внимание химической совместимости, механической прочности, рабочему давлению, требованиям к техническому обслуживанию и экономической эффективности..
Материалы корпуса клапана и диафрагмы должны выбираться в соответствии с фактической жидкостью.
Например, к клапану, работающему с чистой водой, предъявляются совсем другие требования по совместимости, чем к клапану, подвергающемуся воздействию кислот, щелочных растворов, растворителей или абразивных взвешенных твердых частиц.
Более широкий ассортимент KONTE промышленных клапанов предоставляет дополнительные возможности, когда процесс требует промышленного, а не гигиенического оборудования для регулирования расхода.
В мембранном клапане с футеровкой используется химически стойкая футеровка между технологической средой и конструкционным корпусом клапана.
Эта конструкция может быть полезна при работе с:
агрессивные химикаты;
кислоты;
щелочи;
агрессивные промышленные жидкости;
химические дозирующие средства;
выбранные растворители.
В зависимости от химического вещества, концентрации, температуры и давления можно рассмотреть возможность использования таких материалов, как ПТФЭ, ПФА или другие фторполимерные покрытия .
Преимущество футерованной конструкции заключается в том, что конструкционная прочность корпуса клапана может сочетаться с коррозионностойкой смачиваемой поверхностью..
Однако «коррозионную стойкость» никогда не следует рассматривать как универсальную характеристику. Совместимость материалов необходимо проверять с реальной средой, поскольку химическая концентрация, рабочая температура, давление и продолжительность воздействия могут существенно повлиять на характеристики материала..
Для процессов, где коррозионная стойкость является первоочередной задачей, KONTE также предлагает специальную категорию клапанов с футеровкой для агрессивных химических веществ.
Прямой мембранный клапан имеет относительно прямой внутренний путь потока по сравнению с конструкцией с приподнятым переливом, обычно используемой в гигиенических мембранных клапанах.
Эта структура может обеспечить:
меньшее ограничение потока;
более легкое прохождение вязких жидкостей;
улучшенная обработка взвешенных твердых частиц;
уменьшение препятствий в некоторых системах навоза.
Поэтому прямоточные мембранные клапаны можно рассматривать для вязких жидкостей, шламов, взвешенных твердых частиц, сточных вод и некоторых применений химической обработки..
Если задействована агрессивная среда, для клапана также может потребоваться соответствующая футеровка корпуса и химически совместимая диафрагма.
Одним из важных различий является то, что слово «прямой» описывает геометрию пути потока клапана, а слово «с облицовкой» описывает материальную защиту смачиваемой поверхности . Таким образом, клапан может иметь более одной из этих характеристик.
| Тип мембранного клапана | Основные характеристики | Типичные области применения | Ключевой выбор Приоритетные |
|---|---|---|---|
| Пневматический мембранный клапан | Автоматизированное пневматическое управление | Фильтрация, дозирование, сточные воды, автоматизированные технологические системы | Режим срабатывания и положение безопасности |
| Санитарный мембранный клапан | Гигиеничный, очищаемый путь подачи жидкости | Переработка продуктов питания, молочных продуктов, напитков, фармацевтических и биотехнологических технологий. | Требования к гигиене, дренажу и CIP/SIP |
| Промышленный мембранный клапан | Универсальная изоляция и контроль процесса | Водоподготовка, химическая обработка и инженерные системы | Совместимость с давлением, температурой и средами |
| Мембранный клапан с футеровкой | Коррозионностойкая смачиваемая поверхность | Кислоты, щелочи и агрессивные химикаты | Химическая совместимость футеровки и диафрагмы |
| Прямой мембранный клапан | Менее ограниченный проход потока | Шлам, сточные воды, вязкие жидкости и взвешенные твердые вещества | Характеристики текучести и содержание твердых частиц |
Не существует единого типа мембранного клапана, идеально подходящего для каждой системы. Правильная конструкция зависит от взаимосвязи между технологической средой, условиями эксплуатации, гигиеническими требованиями, стратегией автоматизации и средой технического обслуживания.
Мембранные клапаны обычно используются для фильтрации, дозирования химикатов, обработки химикатов, изоляции технологической воды и приложений, связанных с осадком..
Автоматизированные пневматические клапаны особенно полезны там, где процессы очистки требуют повторной последовательности клапанов.
Для жидкостей, содержащих взвешенные твердые частицы, следует тщательно оценить внутренний путь потока, чтобы уменьшить засорение и ненужную потерю давления.
Фармацевтическое производство требует строгого контроля за загрязнением, сохранением продукции и очисткой.
Санитарные мембранные клапаны могут быть установлены в:
системы очищенной воды;
Вода для инъекционных систем;
ферментационное оборудование;
биореакторы;
подготовка буфера;
фильтрация;
Системы CIP и SIP.

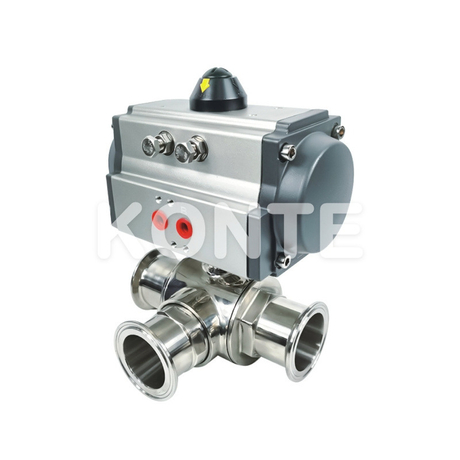

Компания KONTE также использует трехходовую конструкцию в своем пневматическом трехходовом мембранном клапане Т-образного типа из нержавеющей стали , который предназначен для применений, требующих отвода или слияния потока в автоматизированном санитарном трубопроводе..
При контакте с пищевыми продуктами основными проблемами являются очистка, предотвращение загрязнения, совместимость материалов и эффективное переключение производства..
Санитарные мембранные клапаны могут использоваться для:
молочные продукты;
напитки;
соусы;
жидкие ингредиенты;
очищенная техническая вода;
очистка контуров.
Соединение и внутренняя геометрия должны быть выбраны так, чтобы клапан можно было адекватно очистить между партиями.
Химические заводы могут работать с совершенно разными средами на одном и том же предприятии.
Клапан, подвергающийся воздействию разбавленной технологической воды, не может автоматически считаться пригодным для работы с концентрированными кислотными или щелочными растворами.
Для химических применений покупатели должны оценить:
материал корпуса + материал футеровки + материал диафрагмы + температура + давление + химическая концентрация.
Эта комбинация обычно более важна, чем выбор клапана просто по его номинальному диаметру.
Мембранные клапаны часто используются в фильтрах, дозирующих насосах, установках очистки и системах впрыска химикатов.
Их изолированный рабочий механизм может быть полезен, когда процесс требует надежного отключения при одновременном уменьшении прямого контакта между жидкостью и механическими рабочими компонентами..
Пневматическое управление также позволяет интегрировать клапан в автоматические последовательности дозирования или фильтрации.
Первым вопросом должно быть не «Какая модель клапана мне нужна?», а скорее:
Какая жидкость на самом деле будет проходить через клапан?
Определять:
химический состав;
концентрация;
вязкость;
взвешенные твердые вещества;
абразивность;
требования к чистоте;
возможна кристаллизация или седиментация.
Эти свойства влияют как на геометрию клапана, так и на выбор материала.
Должны быть указаны как нормальные, так и максимальные условия эксплуатации.
Учитывать:
нормальное рабочее давление;
максимальное давление;
возможные скачки давления;
нормальная температура;
температура очистки;
температура стерилизации.
Санитарный клапан, используемый в производственном процессе при комнатной температуре, может по-прежнему подвергаться значительно более высоким температурам во время SIP-очистки или очистки горячей водой.
Поэтому выбор должен охватывать наиболее сложные условия, в которых будет работать клапан, а не только нормальные производственные условия.
Диафрагма является критически важным смачиваемым и движущимся компонентом.
Выбор материала может зависеть от:
химическая стойкость;
температура;
гибкость;
ожидаемые операционные циклы;
пищевые или фармацевтические требования соответствия.
Материалы на основе ПТФЭ обычно используются в сложных химических средах, в то время как эластомерные материалы могут обладать различной гибкостью и характеристиками срока службы.
Всегда оценивайте диафрагму в соответствии с фактической средой и рабочим циклом , а не выбирайте ее только на основании общего описания материала.
Если клапан установлен в фармацевтической, пищевой, молочной промышленности, производстве напитков, биотехнологии или в других областях, контактирующих с продуктом, санитарные требования становятся основной частью спецификации.
Проверять:
требования к внутренней поверхности;
дренируемость;
уменьшение мертвой ноги;
тип подключения;
требования CIP;
SIP-требования;
материальная документация.
Обычный промышленный клапан и санитарный мембранный клапан могут выполнять одну и ту же основную функцию открытия и закрытия, но их гигиеническая пригодность может сильно различаться..
Ручные мембранные клапаны подходят для:
редко эксплуатируемые линии;
простые инженерные системы;
точки отбора проб или обслуживания;
установки, где автоматизация не требуется.
Пневматические клапаны больше подходят для:
автоматические производственные линии;
частая езда на велосипеде;
удаленное управление;
системы, управляемые ПЛК;
запрограммированные последовательности CIP/SIP;
отказоустойчивые приложения.
Общие варианты подключения могут включать в себя:
тройной зажим;
сварной;
фланцевые;
резьбовые соединения в зависимости от исполнения.
Выбор соединения должен соответствовать как существующему трубопроводу, так и требованиям процесса.
Например, санитарные хомуты обеспечивают удобную разборку, а сварные соединения позволяют уменьшить количество съемных соединений в системах высокой чистоты.
Ни один из методов срабатывания не является автоматически лучшим.

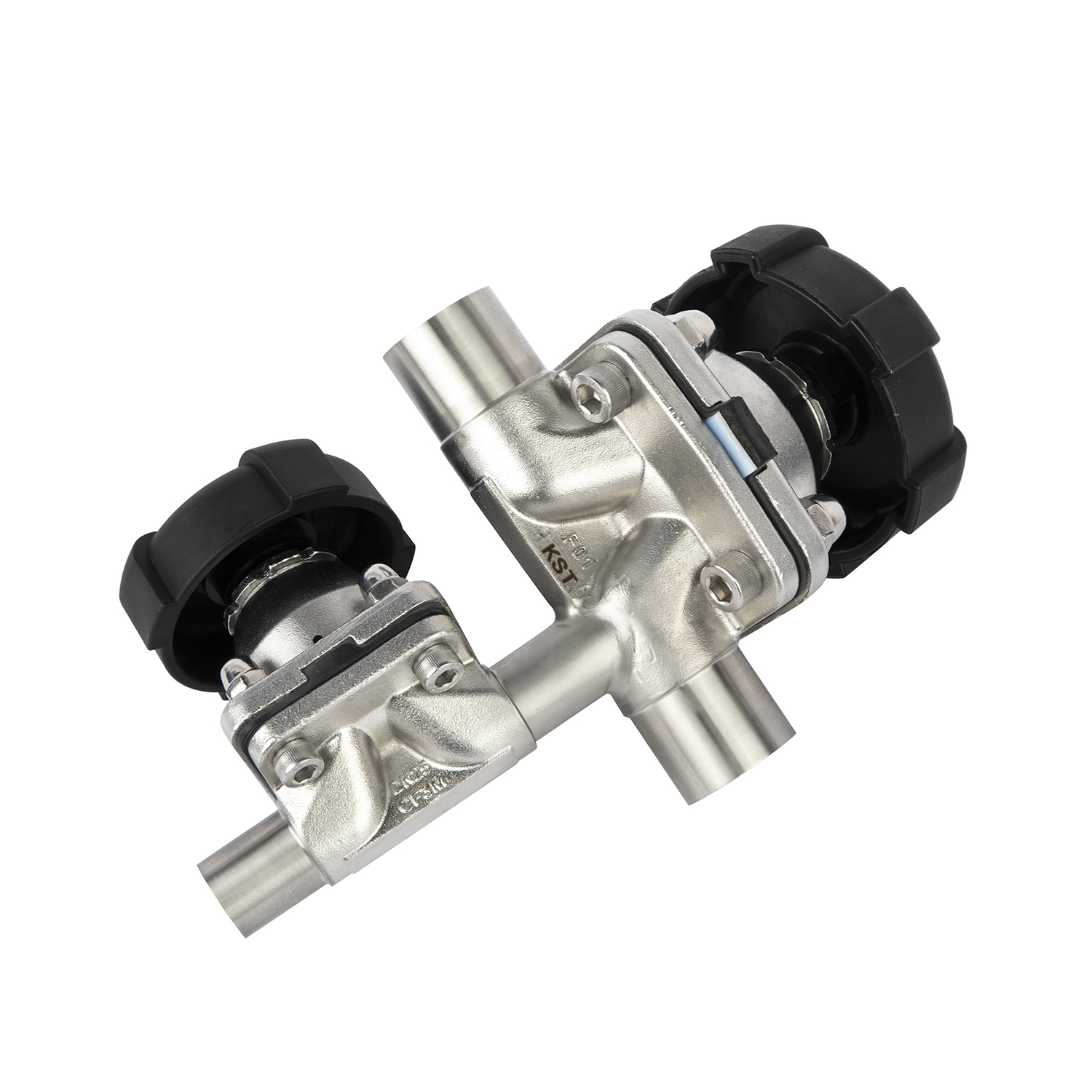

Ручной мембранный клапан имеет простую конструкцию и может быть достаточен там, где операторам необходимо лишь время от времени менять положение клапана.

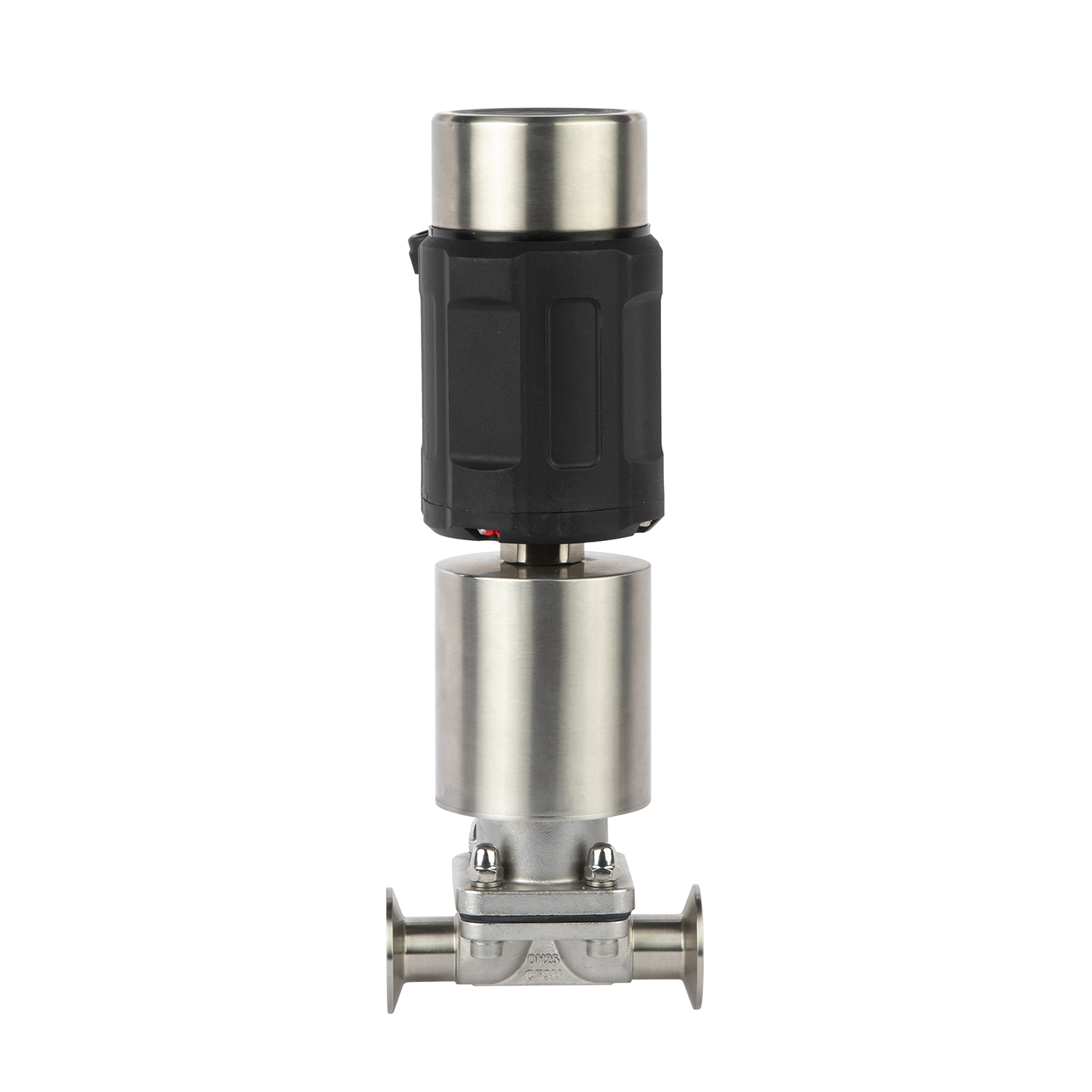

Пневматический мембранный клапан , напротив, лучше подходит для систем, требующих автоматической последовательности, дистанционного управления или повторяемого открытия и закрытия.
| требования | Ручной клапан | Пневматический клапан |
|---|---|---|
| Периодическая операция | Подходящий | Подходящий |
| Частая езда на велосипеде | Менее удобно | Рекомендуется |
| Пульт дистанционного управления | Нет | Да |
| Интеграция ПЛК | Ограниченный | Да |
| Безопасное управление | Ограниченный | Доступно в зависимости от конструкции привода |
| Простая система | Хороший выбор | Может добавить ненужную сложность |
| Автоматизированное производство | Ограниченный | Хороший выбор |
Поэтому решение должно основываться на требованиях к автоматизации процесса, а не на предположении, что пневматическое управление необходимо для каждого применения..
Заключение
Различные типы мембранных клапанов решают различные проблемы управления жидкостью. Пневматические мембранные клапаны поддерживают автоматизацию, в санитарно-гигиенических мембранных клапанах приоритет отдается очистке, клапаны с футеровкой помогают контролировать агрессивные химикаты, а прямоточные конструкции могут улучшить работу с вязкими или содержащими твердые вещества средами.
Самый надежный процесс выбора начинается с реальных условий эксплуатации, а не только с названия клапана. Покупатели должны оценить совместимость сред, давление, температуру, гигиенические требования, характеристики потока, срабатывание и тип соединения как одну законченную систему..
Для применений, требующих санитарных или автоматизированных мембранных клапанов, изучите KONTE или линейку мембранных клапанов свяжитесь с командой KONTE, чтобы обсудить конкретные требования к трубопроводу и эксплуатации.
Общие классификации включают пневматические мембранные клапаны, санитарные мембранные клапаны, промышленные мембранные клапаны, мембранные клапаны с футеровкой и прямоточные мембранные клапаны . Мембранные клапаны также можно классифицировать по геометрии корпуса, количеству портов, типу соединения, материалу диафрагмы и методу срабатывания.
Санитарные мембранные клапаны ориентированы на возможность очистки, гигиеническую внутреннюю геометрию, материалы, контактирующие с продуктом, дренируемость и совместимость с процедурами очистки . Промышленные мембранные клапаны чаще выбираются с учетом давления, коррозионной стойкости, характеристик потока, механической прочности и общих технологических требований.
Пневматические мембранные клапаны обычно используются в автоматизированной фильтрации, очистке воды, системах дозирования, фармацевтической обработке, производстве продуктов питания, обработке химикатов и других автоматических системах управления процессами..
Да, при условии, что корпус клапана, футеровка, диафрагма и другие смачиваемые материалы совместимы с химическим веществом . Перед выбором необходимо проверить химическую концентрацию, температуру, давление и время воздействия.
Прямоточные мембранные клапаны обеспечивают относительно неограниченный путь потока и подходят для вязких жидкостей, сточных вод, шламов и жидкостей, содержащих взвешенные твердые частицы . Фактическая пригодность по-прежнему зависит от материала клапана и условий процесса.
Да. Хотя мембранные клапаны часто используются для изоляции двухпозиционного режима, некоторые конструкции также могут обеспечивать дросселирование или модулирующее управление. Для точного автоматического управления важны правильный размер клапана и соответствующий привод и позиционер..
Начните с определения среды, давления, температуры, требований к расходу, содержания твердых частиц, уровня гигиены, стандарта соединения, материала мембраны и метода срабатывания . Для санитарных применений также учитывайте условия CIP/SIP и дренируемость. При работе с химическими веществами особое внимание уделите совместимости футеровки и диафрагмы.
