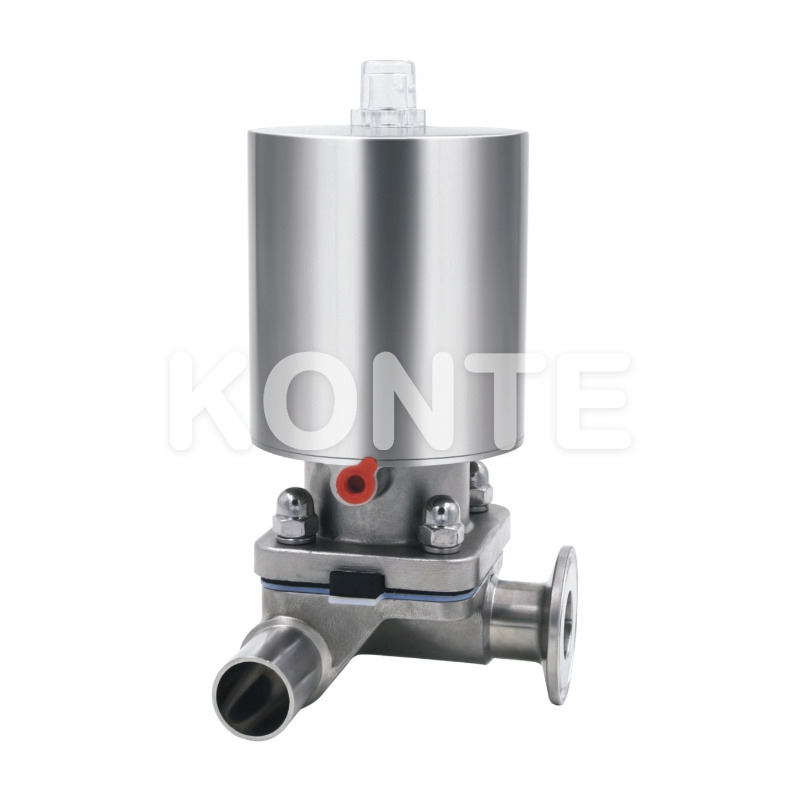

Пневматический трехходовой мембранный клапан Т-образного типа из нержавеющей стали предназначен для отклонения потока и контроля слияния в санитарных и промышленных трубопроводных системах. Конфигурация Т-образного порта позволяет одному входу соединить два выхода или два входа объединить в один без перекрестного загрязнения между путями потока. Это делает его стандартным выбором в пищевой промышленности, фармацевтическом производстве, биотехнологии и химической обработке, где требуется разделение сред и соблюдение гигиенических требований.
KONTE производит эту серию клапанов с корпусами из нержавеющей стали CF8 и CF8M, типоразмерами от DN6 до DN100 и давлением до 1,6 МПа . Пневматический привод доступен в конфигурациях одностороннего или двойного действия в соответствии с вашими требованиями к автоматизации и отказоустойчивости. Как прямой производитель и экспортер клапанов , KONTE предлагает производство OEM/ODM, индивидуальные размеры и оптовые поставки оптом.
| Детали | спецификации |
|---|---|
| Модельный диапазон | Ду6 ~ Ду100 |
| Давление трубопровода | 0 ~ 1,6 МПа |
| Контрольное давление | 0,3 ~ 0,8 МПа |
| Воздушное снабжение | Нейтральный газ или воздух/сжатый воздух |
| Клапан материал тела | CF8, CF8M |
| Герметичный материал | PTFE, RPTFE, PPL |
| Цилиндрический материал | Полиамид, CF8, алюминиевый сплав |
| Средняя температура | -20 ° C ~ 180 ° C. |
| Температура окружающей среды | -20°С ~ 80°С |
| Режим управления | Одностороннего действия (НЗ/НО), Двойного действия (НО/НЗ), Ручного |
| Метод соединения | Сварные, с тройным зажимом, фланцевые |
| Применимая среда | Вода, нефть, газ и т. д. |
Трехходовой путь потока Т-типа
Внутренняя геометрия Т-образного отверстия поддерживает как разделение, так и объединение потоков в одном корпусе клапана. Это устраняет необходимость в двух отдельных двухходовых клапанах и одном тройнике, уменьшая количество соединений труб и потенциальных мест утечек.
Корпус из нержавеющей стали CF8 / CF8M
CF8 (эквивалент нержавеющей стали 304) подходит для стандартных водных и пищевых сред. В CF8M (эквивалент 316 SS) добавлен молибден для обеспечения устойчивости к хлоридам и слабым кислотам, что позволяет использовать его в более широком спектре химических и фармацевтических применений.
Варианты мембран из PTFE, RPTFE и PPL
Диафрагма — единственная смачиваемая движущаяся часть. ПТФЭ работает с большинством сред и соответствует стандартам FDA на материалы. RPTFE (армированный PTFE) продлевает срок службы мембраны при более высоких давлениях. PPL подходит для применения в условиях высокотемпературного пара до 180°C.
Несколько вариантов привода и управления
Приводы одностороннего действия с пружинным возвратом обеспечивают отказоустойчивое положение НЗ или НО при потере воздуха. Приводы двойного действия обеспечивают более высокий выходной крутящий момент для больших размеров. Ручное управление доступно для технического обслуживания и ввода в эксплуатацию без сжатого воздуха.
Три стандарта подключения
Приварные (BW), трехзажимные (TC) и фланцевые концы доступны для одной и той же серии клапанов. Это обеспечивает прямую интеграцию в системы гигиенических трубок или стандартные фланцевые трубопроводы.
Широкий температурный диапазон
Диапазон температур среды от -20°C до 180°C позволяет работать с контурами впрыска горячей воды (WFI), циклами с паром на месте (SIP) и холодными средами в одной конструкции клапана.
Пневматический трехходовой мембранный клапан Т-образного типа используется везде, где в системе трубопроводов требуется автоматическое управление направлением потока с соблюдением гигиенических или химических требований:
Фармацевтическая и биотехнологическая промышленность — распределение воды для инъекций, петли CIP/SIP, подготовка буфера, линии подачи для ферментации.
Продукты питания и напитки — переработка молочных продуктов, розлив соков, трубопроводы для пивоваренных заводов, линии для соусов и приправ.
Химическая обработка — многопоточное смешивание, дозирование реагентов, маршрутизация растворителя.
Водоподготовка — байпасные контуры фильтрации, коллекторы дозирования реагентов.
Косметика и средства личной гигиены — системы дозирования эмульсий, системы розлива кремов
Изучите отраслевые конфигурации клапанов KONTE на нашей странице решений..
Вопрос: Что такое мембранный клапан Т-типа и чем он отличается от стандартного двухходового мембранного клапана?
A: Стандартный мембранный клапан имеет один вход и один выход — он открывает или закрывает один путь потока. Трехходовой мембранный клапан Т-типа имеет три порта, расположенных в Т-образной конфигурации. Он может направлять поток из одного порта в любой из двух других или объединять потоки из двух портов в один. Это позволяет отводить или объединять потоки без дополнительных фитингов.
Вопрос: Подходит ли этот клапан для CIP и SIP на фармацевтических заводах?
А: Да. Корпус CF8M и диафрагма из PTFE/RPTFE совместимы со стандартными химикатами CIP (каустик, кислота, дезинфицирующее средство) и температурами пара SIP. Соединения Tri-clamp позволяют быстро разбирать для проверки. Подтвердите температуру вашего конкретного протокола очистки у нашей технической команды.
Вопрос: В чем разница между пневматическими приводами одностороннего и двустороннего действия?
A: Приводы одностороннего действия (с пружинным возвратом) используют сжатый воздух для перемещения клапана в одном направлении и пружину для возврата его в случае потери воздуха, обеспечивая определенное безопасное положение. Приводы двойного действия используют давление воздуха в обоих направлениях для более высокой выходной силы, но не имеют автоматического предохранителя, если не добавлен блок пружинного возврата или соленоид с памятью.
Вопрос: Может ли компания KONTE поставить клапан с фланцами определенного стандарта, например DIN или ANSI?
А: Да. Фланцевые торцевые соединения доступны по стандартам DIN, ANSI и JIS. При запросе ценового предложения укажите требуемый стандарт, класс давления и размер.
Вопрос: Какой уплотнительный материал мне следует выбрать для работы с паром?
A: Для пара и высокотемпературных сред до 180°C рекомендуется использовать диафрагмы из PPL (полипропиленовая облицовка). ПТФЭ пригоден для температур примерно до 150°C при непрерывной эксплуатации.
