Управляющее резюме
Общие сведения об электрических приводах клапанов
Требования перед установкой
Необходимые инструменты и материалы
Пошаговый процесс установки
Электропроводка и электрические соединения
Тестирование и ввод в эксплуатацию
Техническое обслуживание и устранение неполадок
Соображения безопасности
Часто задаваемые вопросы

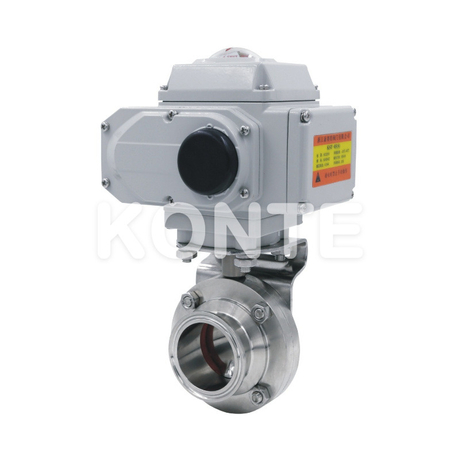

Установка электрического привода клапана на шаровой кран — это важный процесс, требующий тщательного планирования, наличия соответствующих инструментов и соблюдения протоколов безопасности. В этом подробном руководстве представлены подробные инструкции по успешному монтажу и настройке электроприводов на шаровых кранах для приложений промышленной автоматизации. Независимо от того, работаете ли вы с компактным электроприводом или многооборотным электроприводом , понимание правильных процедур установки обеспечивает оптимальную производительность, долговечность и безопасность.
Электрические приводы клапанов обеспечивают надежную автоматизацию шаровых кранов в сложных промышленных условиях, обеспечивая точное управление, высокий выходной крутящий момент и защиту от атмосферных воздействий. В этом руководстве рассматривается все: от первоначальной подготовки до окончательного тестирования, что позволяет убедиться в том, что ваша установка соответствует отраслевым стандартам и эксплуатационным требованиям.
Электрический привод клапана — это надежное моторизованное устройство, предназначенное для автоматизации работы шаровых кранов в промышленности. Эти приводы преобразуют электрическую энергию в механическое вращательное движение, обычно обеспечивая работу шаровых кранов на четверть оборота (90 градусов). Модели для тяжелых условий эксплуатации разработаны таким образом, чтобы выдерживать суровые условия окружающей среды, обеспечивая при этом стабильную производительность в течение длительных периодов эксплуатации.
Современные электрические приводы клапанов обеспечивают крутящий момент в диапазоне от 347 дюймов-фунтов до более 17 000 дюймов-фунтов, что делает их подходящими для клапанов различных размеров и номинальных значений давления. Ключевые особенности включают в себя водонепроницаемые корпуса по стандарту NEMA 4, коррозионностойкую конструкцию и защиту от тепловой перегрузки.
Понимание основных компонентов помогает обеспечить правильную установку:
Электродвигатель : Обеспечивает движущую силу, обычно 120 В переменного тока или 24 В постоянного тока, с высоким пусковым моментом.
Система зубчатых передач : преобразует скорость двигателя в высокий крутящий момент посредством прецизионных зубчатых передач.
Концевые выключатели : автоматически останавливают двигатель в полностью открытом и закрытом положениях.
Индикатор положения : Визуальный дисплей, показывающий положение клапана (открыт/закрыт).
Корпус : Устойчивый к атмосферным воздействиям корпус, защищающий внутренние компоненты.
Монтажный интерфейс ISO 5211 : стандартизированное соединение между приводом и клапаном.
Электрические приводы обладают многочисленными преимуществами по сравнению с ручными или пневматическими альтернативами:
Дистанционное управление : управление клапанами на расстоянии или интеграция с системами автоматизации.
Прецизионный контроль : точное позиционирование для регулирования расхода.
Стабильная производительность : равномерная работа независимо от изменчивости оператора.
Не требуется сжатый воздух : устраняется необходимость в пневматической инфраструктуре.
Варианты отказоустойчивости : может сохранять положение или переходить в безопасное положение при отключении питания.
Более низкие эксплуатационные расходы : минимальное техническое обслуживание по сравнению с пневматическими системами.
Перед началом установки проверьте совместимость вашего клапана и привода:
| Спецификация | Требование | Метод проверки |
Стандарт крепления | Соответствие ISO 5211 | Проверьте техническое описание клапана и характеристики привода. |
Номинальный крутящий момент | Крутящий момент привода > крутящий момент клапана | Выполните расчет, используя размер клапана и номинальное давление. |
Требования к напряжению | Наличие источника питания | Проверьте параметры 24 В постоянного тока, 120 В переменного тока или 240 В переменного тока. |
Экологический рейтинг | NEMA 4/IP67 для использования вне помещений. | Учитывайте условия места установки |
Диапазон размеров клапана | Совместимость с выходом привода | Обратитесь к таблицам размеров производителя. |
Рабочая температура | В пределах диапазона привода (типично от -40°F до 150°F) | Обзор условий окружающей среды |
Допустимый крутящий момент должен быть выше требуемого крутящего момента на определенный процент, указанный производителем шарового крана. Правильный выбор крутящего момента предотвращает перегорание двигателя и обеспечивает надежную работу.
Формула для коэффициента запаса крутящего момента:
Требуемый крутящий момент привода = момент срыва клапана × коэффициент запаса прочности (1,25–1,5)
Перед установкой выполните следующие приготовления:
Останов системы : сбросьте давление и опорожните систему трубопроводов.
Проверка температуры : Дайте горячим системам остыть до безопасной температуры обращения.
Свободный доступ : Обеспечьте достаточное пространство для установки привода и будущего обслуживания.
Доступность электропитания : убедитесь, что электроснабжение соответствует требованиям по напряжению и силе тока.
Защита окружающей среды : по возможности выбирайте сухое, защищенное место.
Обзор документации : прочтите руководства производителя как для клапана, так и для привода.

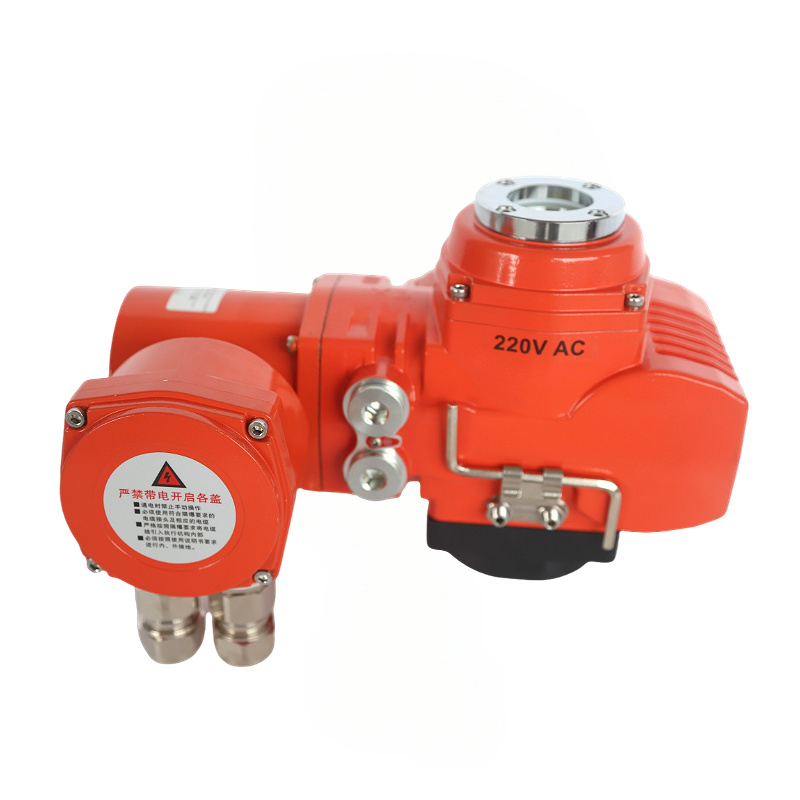

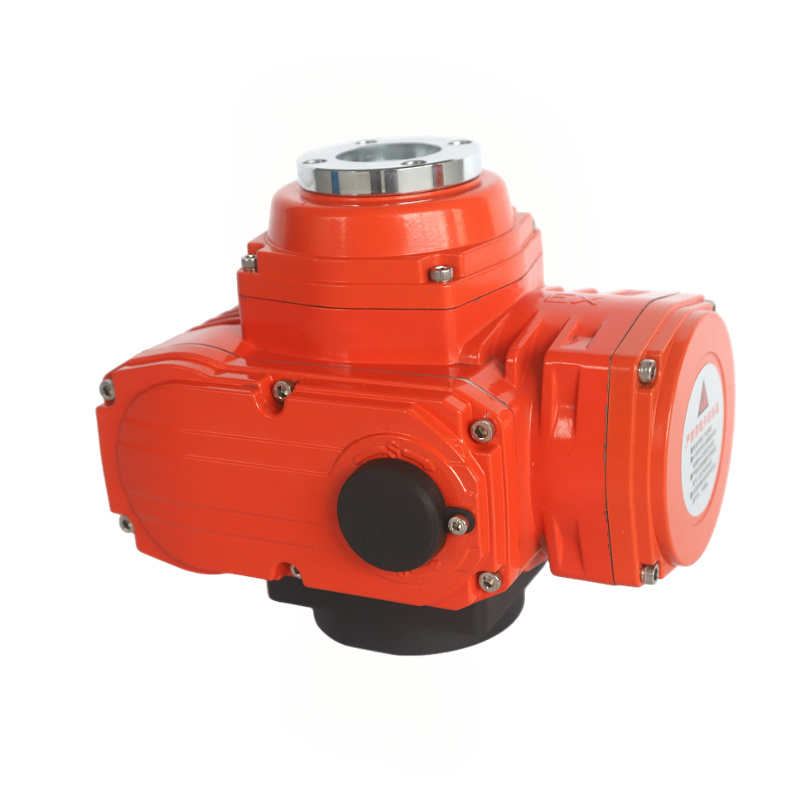

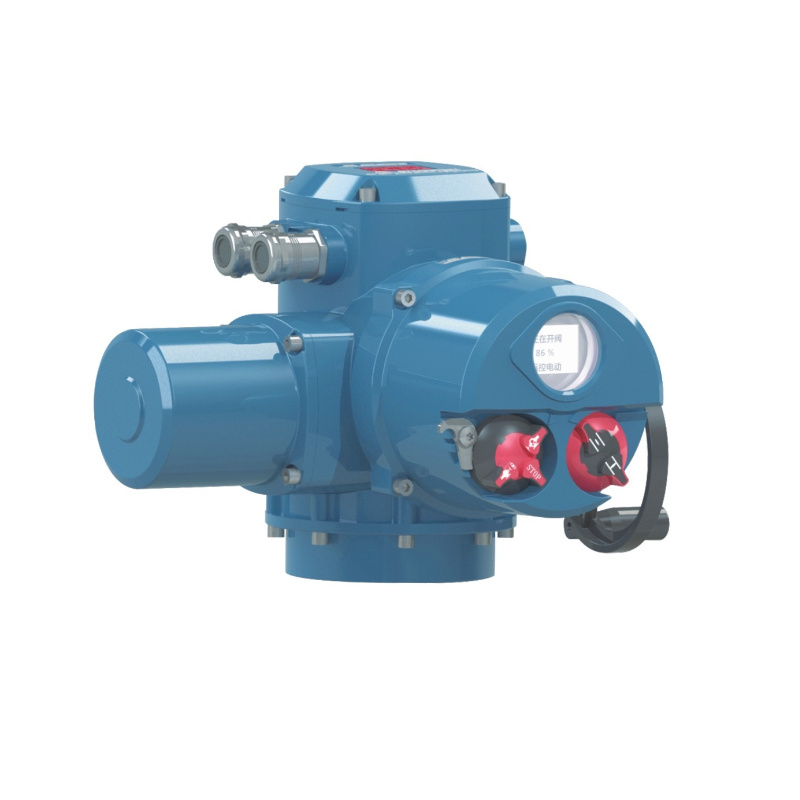

Ознакомьтесь с нашими электроприводами для различного промышленного применения.
Ключи : набор разводных ключей и торцевых головок (метрические и дюймовые).
Динамометрический ключ : для точной затяжки крепежных деталей (типовой диапазон 5–25 Нм).
Отвертки : крестовая и плоская для клеммных соединений.
Инструменты для зачистки проводов : для подготовки электрических соединений.
Мультиметр : для электрических испытаний и проверок.
Уровень : Чтобы обеспечить правильную ориентацию привода.
Герметик для резьбы : герметик для трубной резьбы или лента из ПТФЭ.
Электрический привод клапана (соответствующего размера)
Шаровой кран с монтажной площадкой ISO 5211
Крепежные детали (болты, гайки, шайбы)
Электрический кабель (соответствующий калибр для напряжения и расстояния)
Кабелепровод и фитинги (если это требуется нормами)
Соединители проводов и клеммные колодки
Заземляющее оборудование
Этикетки и идентификационные бирки
Защитные очки
Утепленные перчатки
Детектор/тестер напряжения
Средства индивидуальной защиты (СИЗ)
Устройства блокировки/маркировки
 |  |  |
Установите шаровой кран на трубопровод перед монтажом привода:
Расположите клапан приводом вверх, чтобы снизить риск скопления влаги в приводе. Если монтаж вверх невозможен, привод можно расположить под углом до 90 градусов от вертикали.
Процедуры установки:
Осмотрите монтажную площадку клапана на наличие мусора или повреждений.
Убедитесь, что положение штока клапана соответствует требованиям привода.
Подсоедините клапан к трубопроводу соответствующим способом (резьбовым, фланцевым или сварным).
Нанесите резьбовой герметик на резьбовые соединения, затем затяните соединения клапана.
Убедитесь, что клапан работает свободно с помощью ручной ручки (если имеется).
Перед монтажом подготовьте привод к установке:
Осмотрите компоненты привода : проверьте, нет ли повреждений при транспортировке или отсутствующих деталей.
Проверьте электрические характеристики . Убедитесь, что напряжение соответствует имеющемуся источнику питания.
Тестирование ручного управления : используйте механизм ручного управления для проверки функциональности.
Проверка индикатора положения : Убедитесь, что индикатор положения перемещается свободно.
Снимите защитные крышки . Снимите с монтажного интерфейса всю транспортировочную защиту.
Правильное выравнивание имеет решающее значение для оптимальной производительности:
Процесс выравнивания:
Поверните шаровой кран в известное положение (обычно полностью закрытое).
Совместите выходной привод привода со штоком клапана.
Расположите привод так, чтобы монтажные отверстия ISO 5211 совпадали с подушкой клапана.
Вставьте крепежные болты через привод в монтажную площадку клапана.
Сначала затяните болты вручную, чтобы можно было выполнить незначительную регулировку.
Характеристики крутящего момента:
Гайку, которая крепит привод к электрическому шаровому крану, нельзя затягивать сверх максимального крутящего момента. Типичные технические характеристики варьируются в пределах 5–15 Нм в зависимости от размера привода.
| Размер привода | Размер монтажного болта | Спецификация крутящего момента |
Маленький (до 150 дюймов-фунтов) | М6 | 5-8 Нм |
Средний (150–600 дюймов-фунтов) | М8 | 10-12 Нм |
Большой (600–2000 дюймов-фунтов) | М10 | 15-20 Нм |
Тяжелый режим (2000+ дюйм-фунтов) | М12 | 20-25 Нм |
Равномерно затягивайте диагональные болты в перекрестном порядке.
Используйте динамометрический ключ для достижения заданной затяжки.
Убедитесь, что привод плотно прилегает к монтажной площадке клапана.
Убедитесь, что между монтажными поверхностями нет зазоров.
Убедитесь, что привод не раскачивается и не перемещается при приложении давления.
Перед электрическим подключением проверьте механическую целостность:
Управляйте приводом вручную, используя механизм блокировки.
Убедитесь, что клапан движется плавно в полном диапазоне движений.
Индикатор контрольного положения соответствует фактическому положению клапана.
Прислушайтесь к необычным шумам, указывающим на несоосность.
Убедитесь, что концевые выключатели включены в правильных положениях.

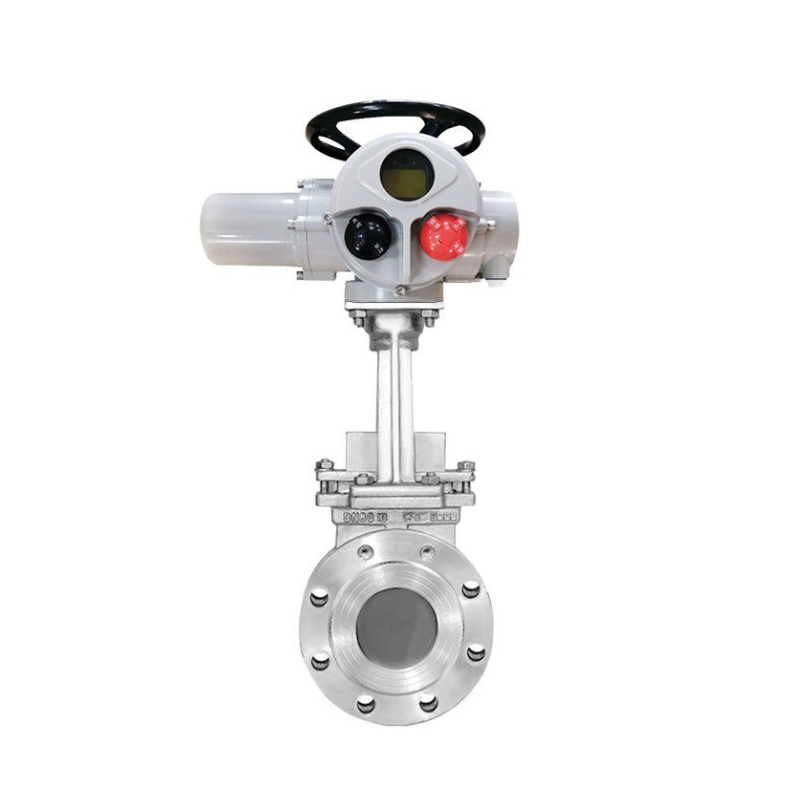

Для многооборотных электрических приводов на задвижках или шаровых кранах может потребоваться дополнительная сборка траверсы для преобразования вращательного движения в линейное усилие.
Ознакомьтесь с нашими решениями по продуктам , чтобы получить рекомендации для конкретных приложений.
Для электрических приводов требуется источник питания и управляющий сигнал, который может обеспечиваться ручным переключателем, программируемым логическим контроллером (ПЛК) или системой управления процессом.
Типичные требования к проводке:
Линии электропередачи : фаза (L), нейтраль (N) и земля (G/E).
Сигналы управления : открытие, закрытие и общий
Обратная связь по положению : опционально для модулирующего управления (4–20 мА или 0–10 В постоянного тока).
Выходы концевого выключателя : для удаленной индикации положения.
Пошаговый электромонтаж:
Отключение питания : убедитесь, что питание отключено с помощью тестера напряжения.
Ввод кабелепровода : Снимите соответствующие заглушки с корпуса привода.
Прокладка кабеля : Проложите электрический кабель через кабелепровод к приводу.
Подготовка провода : зачистите изоляцию провода до нужной длины (обычно 10–12 мм).
Терминальное соединение : Подключите провода в соответствии со схемой подключения.
Стандартная конфигурация проводки для управления ВКЛ/ВЫКЛ:
| Терминал | Цвет провода | Функция | Связь |
Л или Л1 | Черный/Коричневый | Сила в прямом эфире | От источника питания |
N | Синий | Нейтральный | От источника питания |
Г или ПЭ | Зеленый/Желтый | Земля | Системное заземление |
КОМ | Белый | Общий | Переключатель управления |
ОТКРЫТЬ | Red | Открыть команду | Переключатель управления |
ЗАКРЫВАТЬ | Зеленый | Закрыть команду | Переключатель управления |
Блокировка/маркировка : выполните надлежащие процедуры LOTO перед подключением проводов.
Соответствие нормам : Следуйте национальным и местным электротехническим нормам (NEC, IEC).
Заземление : Обеспечьте правильное заземление во избежание поражения электрическим током.
Калибр провода : используйте провод соответствующего сечения по напряжению и току (обычно 14–18 AWG).
Герметичность клемм : закрепите все винты клемм, чтобы предотвратить ослабление соединений.
Защита от влаги : Загерметизируйте вводы кабелепроводов для обеспечения защиты от атмосферных воздействий.
В приложениях, требующих точного управления потоком, модулирующие приводы принимают аналоговые сигналы:
Конфигурация аналогового входа:
Сигнал 4–20 мА : Двухпроводное соединение (Сигнал+ и Сигнал-)
Сигнал 0–10 В постоянного тока : трехпроводное соединение (V+, сигнал, общий)
Обратная связь по положению : Выход потенциометра или энкодера для управления с обратной связью.
Проконсультируйтесь с надежным производителем электропривода для получения конкретной схемы подключения для вашей модели.
 |  |  |
После завершения установки следуйте протоколам систематического тестирования:
Предварительные проверки:
Убедитесь, что все крепежные детали затянуты.
Убедитесь, что электрические соединения соответствуют схеме.
Проверьте целостность заземления
Убедитесь, что ручное дублирование отключено.
Убедитесь, что концевые выключатели правильно отрегулированы.
Последовательность включения:
Визуальный осмотр : убедитесь, что клапан находится в известном положении (обычно закрытом).
Подайте питание : подайте питание на систему при отключении или выключателе.
Наблюдайте за индикаторами : горит светодиод индикатора проверки питания.
Тестовая команда открытия : отправьте сигнал открытия и наблюдайте за работой.
Движение монитора : следите за плавным и непрерывным движением.
Проверка концевого выключателя : убедитесь, что привод останавливается в полностью открытом положении.
Тестовая команда закрытия : отправьте сигнал закрытия и наблюдайте за обратным движением.
Подтверждение закрытия : убедитесь, что привод останавливается в полностью закрытом положении.
Проведите комплексное тестирование для обеспечения правильной работы:
Измерение времени работы:
Рекордное время, необходимое для полного хода (обычно 15–45 секунд на четверть оборота). Слишком большое время может указывать на:
Недостаточный источник питания
Механическая вязка
Неправильное передаточное число
Проблемы с клапаном, требующие внимания
Проверка крутящего момента:
Хотя их трудно измерить в полевых условиях, обратите внимание на следующие показатели:
Двигатель завершает цикл без отключения по перегрузке
Отсутствие необычного шума или вибрации двигателя.
Клапан сидит прочно, без чрезмерного усилия.
Стабильная работа в течение нескольких циклов
| Тестовый предмет | Ожидаемый результат | Пройден/Не пройден |
Индикатор питания горит | Светодиодный индикатор показывает наличие питания | ☐ |
Команда открытия управляет клапаном | Клапан перемещается в полностью открытое положение | ☐ |
Команда закрытия управляет клапаном | Клапан возвращается в полностью закрытое положение | ☐ |
Точность индикатора положения | Визуальный индикатор соответствует фактическому положению | ☐ |
Функция концевых выключателей | Двигатель останавливается в конечных положениях | ☐ |
Ручное дублирование работает | Может вручную перемещать клапан при отсутствии питания | ☐ |
Устойчивость к атмосферным воздействиям | Отсутствие влаги в корпусе | ☐ |
Электрические соединения безопасны | Никаких незакрепленных проводов и клемм | ☐ |
Для автоматизированных систем управления:
Связь с ПЛК : убедитесь, что управляющие сигналы получены и выполняются.
Обратная связь по положению : Подтвердите, что сигналы обратной связи соответствуют фактическому положению.
Функции сигнализации : проверка любых цепей сигнализации или индикации неисправностей.
Проверка блокировки : убедитесь, что защитные блокировки работают правильно.
Аварийный останов : проверьте функциональность аварийного останова, если применимо.
Регулярное техническое обслуживание продлевает срок службы привода и обеспечивает надежность:
Ежемесячные проверки:
Визуальный осмотр на наличие повреждений или коррозии
Проверьте работу индикатора положения
Убедитесь, что всепогодные уплотнения не повреждены.
Прислушивайтесь к необычным рабочим шумам
Ежеквартальное обслуживание:
Очистите внешние поверхности и вентиляционные отверстия.
Проверка электрических соединений на герметичность
Проверка работы ручного дублирования
Проверьте регулировку концевого выключателя
Рекордное время работы для анализа тенденций
Ежегодное обслуживание:
Внутренний осмотр (если рекомендован производителем)
Смазать систему передач согласно техническим характеристикам.
Проверка сопротивления электрической изоляции
Калибровка обратной связи по положению (если применимо)
Замените изношенные или поврежденные компоненты.
| Проблема | Возможная причина | Решение |
Привод не будет работать | Нет источника питания | Проверьте автоматический выключатель, проверьте напряжение на клеммах. |
Мотор гудит, но не двигается | Механическая вязка | Проверьте работу клапана, проверьте его на наличие мусора и повреждений. |
Привод не достигает полного хода | Неправильная регулировка концевого выключателя | Отрегулируйте положение кулачков концевого выключателя |
Неустойчивая работа | Ослабленные соединения проводов | Затяните все винты клемм, проверьте на наличие коррозии. |
Мотор перегревается и отключается | Недостаточный крутящий момент | Проверьте размер привода, проверьте клапан на предмет чрезмерного крутящего момента. |
Индикатор положения неправильный | Декалибровка индикатора | Откалибруйте или замените индикатор положения. |
Попадание воды | Поврежденные уплотнения | Замените прокладки, проверьте уплотнения кабелепроводов. |
Медленная работа | Питание низкого напряжения | Проверьте напряжение на приводе, проверьте соответствие сечения проводов. |
При возникновении проблем проводят систематическую диагностику:
Документирование симптомов : Запишите подробности конкретной неисправности.
Проверьте источник питания : проверьте наличие напряжения и тока.
Руководство по проверке эксплуатации : Определите, является ли проблема электрической или механической.
Проверьте соединения : проверьте всю проводку и клеммные соединения.
Просмотр настроек : убедитесь, что концевые выключатели и элементы управления настроены правильно.
Проконсультируйтесь с производителем : обратитесь в службу технической поддержки по сложным вопросам.

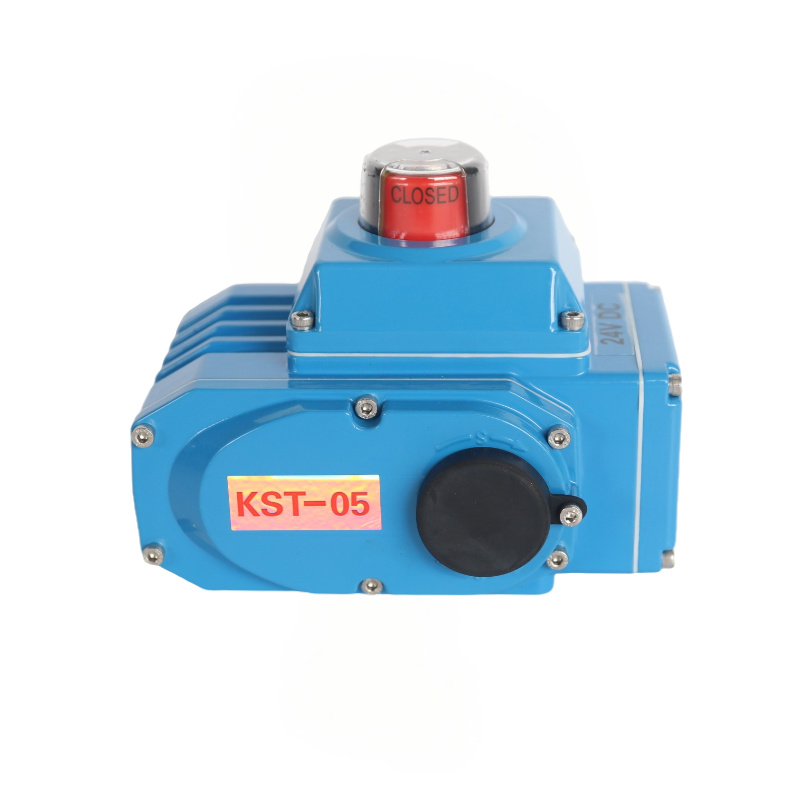

Для промышленного применения с компактными электрическими приводами ограниченное пространство может потребовать особых подходов к устранению неполадок.
Персонал всегда должен помнить о работе с высоким напряжением и принимать необходимые меры предосторожности, например, при необходимости использовать изолирующие перчатки.
Критические меры безопасности:
Блокировка/маркировка (LOTO) : Всегда внедряйте LOTO перед техническим обслуживанием.
Квалифицированный персонал : Монтаж электропроводки должны выполнять только обученные электрики.
Защита от вспышки дуги : при электромонтажных работах используйте соответствующие средства индивидуальной защиты.
Защита от замыканий на землю : используйте защиту GFCI во влажной среде.
Защита от перегрузки по току : убедитесь, что выбран правильный автоматический выключатель или предохранитель.
Приводы для тяжелых условий эксплуатации создают значительный крутящий момент, требующий принятия надлежащих мер предосторожности:
Точки защемления : во время работы держите руки подальше от движущихся частей.
Неожиданное движение : Имейте в виду, что привод может двигаться при подаче питания.
Использование ручного управления : Следуйте процедурам при использовании ручного управления.
Сброс давления : Всегда сбрасывайте давление в системе перед обслуживанием клапана.
Горячие поверхности : дайте оборудованию остыть перед использованием в условиях высоких температур.
Правильные процедуры установки предотвращают травмы и повреждение оборудования:
Правильный подъем : используйте подходящее оборудование для тяжелых приводов.
Безопасная рабочая зона : установите зону исключения во время установки.
Защита от падения : при работе на высоте используйте ремни безопасности.
Опасности для окружающей среды : Помните о замкнутых пространствах, легковоспламеняющихся атмосферах.
Аварийные процедуры : задокументируйте процедуры аварийного отключения.
Убедитесь, что установка соответствует применимым стандартам:
Правила OSHA : Соблюдайте требования безопасности на рабочем месте.
Стандарты NEC/IEC : Соответствуют требованиям электротехнических норм.
Рейтинги NEMA : выберите соответствующий уровень защиты окружающей среды.
Отраслевые стандарты : соответствие API, ANSI или другим соответствующим спецификациям.
Местные нормы и правила : Соблюдайте муниципальные электротехнические и строительные нормы и правила.
Установка электрического привода клапана на шаровые краны — это простой процесс при соблюдении правильных процедур. Успех зависит от тщательного планирования, правильного выбора компонентов, точной техники установки и тщательного тестирования. Следуя этому подробному руководству, вы сможете обеспечить надежную и длительную автоматизацию ваших систем шаровых кранов.
Основные выводы для успешной установки:
Правильный размер : выберите приводы с достаточным крутящим моментом и защитой окружающей среды.
Тщательное выравнивание : Обеспечьте правильное механическое соединение между приводом и клапаном.
Правильная проводка : точно следуйте схемам производителя и электрическим нормам.
Комплексное тестирование : проверьте все функции перед вводом системы в эксплуатацию.
Регулярное техническое обслуживание : проводите профилактическое обслуживание для продления срока службы оборудования.
Независимо от того, работаете ли вы с компактными электроприводами для клапанов меньшего размера или с многооборотными электроприводами для сложных применений, соблюдение лучших отраслевых практик обеспечивает оптимальную производительность и безопасность.
Для получения дополнительной поддержки проконсультируйтесь с опытными производителями электроприводов , которые могут предоставить рекомендации и техническую помощь для конкретного применения.
Номинальный крутящий момент привода должен превышать момент срыва вашего клапана на 25–50%. Для расчета необходимо умножить требования к крутящему моменту, заявленные производителем клапана, на 1,25–1,5, чтобы обеспечить достаточный запас прочности. Например, если для вашего клапана требуется 200 дюймов-фунтов, выберите привод, рассчитанный как минимум на 250-300 дюймов-фунтов. Факторы, влияющие на крутящий момент, включают размер клапана, номинальное давление, температуру и условия эксплуатации. Всегда обращайтесь к документации клапана, чтобы узнать конкретные значения крутящего момента, поскольку они существенно различаются в зависимости от производителя и конструкции клапана.
Большинство современных шаровых кранов предназначены для автоматизации с использованием монтажных подушек, соответствующих стандарту ISO 5211. Однако некоторые клапаны с ручным управлением лишены этой функции и требуют модернизации монтажных кронштейнов. Перед покупкой привода убедитесь, что ваш клапан имеет монтажную площадку ISO 5211, и определите монтажный размер (обычно обозначается как F05, F07, F10, F12, F14 или F16). Привод должен соответствовать размеру монтажной площадки и обеспечивать достаточный крутящий момент для размера клапана и номинального давления. Для старых или специализированных клапанов могут потребоваться специальные монтажные решения.
Время установки зависит от размера и сложности клапана, но обычно составляет от 2 до 4 часов для опытных технических специалистов. Простая установка на клапаны меньшего размера (2 дюйма или меньше) с доступной проводкой может занять всего 1–2 часа. Клапаны большего размера, сложные конфигурации проводки или сложные места установки могут продлить процесс до 4–6 часов. Дополнительное время требуется для системной интеграции, тестирования и документирования. Первоначальная установка обычно занимает больше времени, поскольку знакомство с конкретными моделями приводов повышает эффективность.
Приводы включения/выключения обеспечивают простое двухпозиционное управление (полностью открыто или полностью закрыто) и используются для изоляции. Они более экономичны и достаточны для большинства основных применений. Модулирующие приводы включают в себя электронные позиционеры, которые принимают аналоговые управляющие сигналы (4–20 мА или 0–10 В постоянного тока) для позиционирования клапана в любой точке его диапазона, что обеспечивает точное управление потоком. Модулирующие приводы стоят дороже, но обеспечивают превосходное управление процессом. Выберите включение/выключение для простых задач отключения и модуляции, когда требуется точное регулирование расхода.
Стандартные электрические приводы остаются в своем последнем положении при потере питания, не открываясь и не закрываясь. Такое поведение «сохранять последнюю позицию» подходит для многих приложений. Для критически важных приложений безопасности варианты с пружинным возвратом или резервным аккумулятором обеспечивают отказоустойчивую работу, автоматически перемещая клапан в заданное безопасное положение (обычно закрытое) при сбое питания. При выборе приводов тщательно рассмотрите соответствующее отказоустойчивое поведение для вашего конкретного применения и требований безопасности.
Об авторе : Это руководство подготовлено опытными специалистами по автоматизации, призванными помочь промышленным специалистам успешно внедрить решения с использованием электрических приводов для улучшения управления процессами и повышения эффективности работы.
Связанные ресурсы :
