Выбор правильного шарового крана становится особенно важным, когда трубопровод работает при экстремальных температурах, газах под высоким давлением, агрессивных химикатах или гигиенических технологических средах. Стандартный клапан, который хорошо работает в системах водоснабжения или коммунального хозяйства, может не подойти для СПГ, водорода, дозирования химикатов или производства продуктов питания.
Для разных применений требуются разные конструкции клапанов, материалы, конструкции седел, конфигурации отверстий и методы приведения в действие. В этом руководстве объясняется, как выбрать шаровые краны для систем СПГ, трубопроводов водорода, систем дозирования химикатов и пищевой промышленности , помогая инженерам и покупателям определить характеристики клапанов, которые лучше всего подходят для каждой рабочей среды.
Понимание конструкции шаровых кранов для промышленного применения
Полнопроходной шаровой кран против шарового крана с уменьшенным проходным отверстием
Шаровой кран на цапфе для работы под высоким давлением
Шаровой клапан с V-образным отверстием для регулирования расхода
Криогенный шаровой кран для систем СПГ
Шаровые краны для водородных трубопроводов
Шаровые краны для систем дозирования химикатов
Шаровые краны для пищевой промышленности
Трехходовой шаровой кран для автоматического направления потока
Таблица сравнения приложений
Пневматический и электрический привод шарового крана
Общая стоимость владения и выбор клапана
Выбор шаровых кранов для критически важных промышленных применений
Часто задаваемые вопросы
Ключевые слова: шаровой кран , полнопроходной шаровой кран, шаровой кран с V-образным отверстием, шаровой кран с цапфой, трехходовой шаровой кран, криогенный шаровой кран, шаровые краны для систем СПГ, шаровые краны для трубопроводов водорода, шаровые краны для систем дозирования химических веществ, , шаровые краны для пищевой промышленности , шаровые краны для промышленного распределения газа.
Шаровой клапан использует вращающуюся сферу с внутренним отверстием для запуска, остановки или перенаправления потока жидкости.
Когда отверстие совпадает с трубопроводом, жидкость проходит через клапан. Четверть оборота поворачивает шар так, что твердая часть блокирует путь потока.
Хотя основной принцип работы прост, производительность промышленного шарового клапана во многом зависит от внутренней геометрии, конструкции корпуса, материала седла, метода уплотнения, номинального давления и выбора привода..
Приложения, связанные с СПГ, водородом, коррозийными химическими веществами или пищевыми продуктами, требуют более специализированных конструкций, чем трубопроводы общего назначения.
Способ поддержки внутреннего шара оказывает большое влияние на способность клапана выдерживать давление.
В плавающей конструкции шарик не закреплен механически с обоих концов. Давление в трубопроводе слегка подталкивает шар к седлу, расположенному ниже по потоку, помогая создать уплотнение.
Такая конструкция эффективна для многих систем низкого и среднего давления.
Трубопроводы высокого давления и большего диаметра могут потребовать более стабильной архитектуры.
Шаровой кран, установленный на цапфе, механически поддерживает шар с помощью валов сверху и снизу.
Шаровой кран, установленный на цапфе, передает давление трубопровода на корпус клапана, а не позволяет всей нагрузке воздействовать непосредственно на выходное седло.
Такое расположение также снижает рабочий крутящий момент , что может сделать автоматический подбор привода более управляемым.
По этой причине шаровые краны, монтируемые на цапфе, особенно актуальны при использовании газа под высоким давлением, водорода и крупных промышленных трубопроводов..
Конфигурация отверстия клапана напрямую влияет на потерю давления, скорость потока, пропускную способность и техническое обслуживание трубопровода.
Полнопроходной шаровой кран имеет внутренний проходной канал, примерно соответствующий внутреннему диаметру подключаемого трубопровода.
Такая конструкция обеспечивает относительно неограниченный путь потока.
Полнопроходной шаровой клапан особенно полезен там, где важна максимальная пропускная способность, низкие потери давления или неограниченная очистка трубопровода.
Полнопроходные конструкции также позволяют инструментам для очистки трубопровода проходить через клапан, не сталкиваясь с уменьшенным внутренним отверстием.
Типичные области применения включают в себя:
Высокопроизводительные промышленные трубопроводы
Газораспределительные системы
Шламопроводы
Технологические линии, требующие очистки скребками
Системы СПГ и промышленных газов
Области применения, где потеря давления должна быть сведена к минимуму
Клапан с уменьшенным проходным сечением имеет внутреннее отверстие меньшего размера, чем подключаемый трубопровод.
Это может уменьшить размер, вес и требования к материалам клапана.
Однако меньший проходной канал увеличивает локальную скорость жидкости и приводит к дополнительным потерям давления.
Поэтому выбор между полнопроходным и уменьшенным проходом должен основываться на требованиях к расходу, пределах перепада давления, характеристиках среды, пространстве для установки и экономике проекта.
Стандартные шаровые краны в первую очередь предназначены для изоляции двухпозиционного типа.
Для применений, требующих более контролируемой регулировки потока, шаровой клапан с V-образным отверстием имеет другую внутреннюю геометрию.
Шаровой кран с V-образным отверстием использует V-образное отверстие вместо стандартного круглого отверстия.
По мере вращения клапана площадь отверстия постепенно меняется.
Это обеспечивает более предсказуемую модуляцию потока , чем обычный шаровой клапан с круглым отверстием.
Конструкция V-Port особенно полезна, когда процесс требует контролируемого измерения вместо простой операции открытия или закрытия.
В конфигурациях V-образных портов могут использоваться разные углы выреза в зависимости от требуемой характеристики управления.
Оригинальный дизайн, обсуждаемый здесь, включает в себя такие общие углы, как:
15°
30°
60°
90°
Такая геометрия позволяет приводу постепенно регулировать скорость потока.
Сжиженный природный газ хранится и транспортируется при температуре около -162°C..
При этой температуре традиционные материалы клапанов и уплотнительные компоненты могут вести себя не так, как в условиях окружающей среды.
Поэтому в шаровых кранах для систем СПГ должны использоваться специальные уплотнения , из криогенных материалов и соответствующие функции сброса давления.
Обычный промышленный шаровой кран не следует автоматически считать пригодным для работы с криогенным СПГ..
Криогенный шаровой клапан использует удлиненный узел штока и крышки..
Расширенная конструкция физически увеличивает расстояние между холодной технологической жидкостью и верхней областью уплотнения штока.
Это создает паровое пространство между СПГ и системой уплотнения. Основная цель удлиненной крышки — защитить важные компоненты уплотнения штока от воздействия самых низких технологических температур.
Эта особенность является одним из наиболее узнаваемых различий между обычным шаровым краном и криогенным шаровым краном..
Еще одним важным моментом является то, что СПГ задерживается внутри полости корпуса клапана..
Когда клапан закрыт, криогенная жидкость может оказаться зажатой между шаром и корпусом. Если захваченная жидкость поглощает тепло, она может испаряться и расширяться. Поэтому подходящий криогенный шаровой клапан требует стратегии сброса давления в полости , чтобы предотвратить возникновение избыточного внутреннего давления внутри закрытого корпуса клапана.
Конструкция седла с функцией саморазгрузки может позволить избыточному давлению в полости вернуться в сторону входа.
Выбор материала особенно важен в криогенной сфере.
В исходной спецификации указаны аустенитные нержавеющие стали, такие как:
нержавеющая сталь 304L
нержавеющая сталь 316L
Эти материалы выбраны потому, что они сохраняют полезные механические свойства при очень низких температурах.
Для уплотнительных поверхностей могут использоваться специальные материалы, такие как ПХТФЭ , где требуются криогенная прочность и герметизирующие характеристики.
Для применений СПГ материал корпуса, материал седла, конструкция расширенной крышки и сброс давления в полости должны оцениваться вместе, а не по отдельности.
Водородная энергетика представляет собой другую группу проблем.
Вместо того, чтобы единственной проблемой была исключительно низкая температура, инженеры должны также учитывать:
Совместимость материалов
Водородное охрупчивание
Высокое рабочее давление
Неорганизованные выбросы
Уплотнение штока
Тестирование на утечку
Прочность сиденья
Водород может взаимодействовать с некоторыми металлами таким образом, что со временем может ухудшиться структурные характеристики.
Поэтому в конструкции источника особое внимание уделяется аустенитным нержавеющим сталям, таким как 316 и 316L, для работы, связанной с водородом.
Шаровые краны для водородных трубопроводов требуют тщательного выбора материала, поскольку надежность клапана зависит не только от номинального давления, но и от долгосрочной совместимости материала с водородом.
Водородные системы высокого давления оказывают значительное воздействие на внутренние детали клапана.
Конструкция с плавающим шаром может создавать повышенную нагрузку на седло при очень высоком давлении.
Шаровой кран, установленный на цапфе, решает эту проблему, механически поддерживая шар.
Это снижает нагрузку, передаваемую непосредственно через уплотнительные седла.
Это также может снизить рабочий крутящий момент.
Для шаровых кранов высокого давления для водородных трубопроводов фиксированная конструкция или конструкция на цапфе могут обеспечить большую механическую стабильность, чем базовая конфигурация с плавающим шаром.
Водород может выходить через очень узкие пути утечки.
Таким образом, в исходной статье подчеркивается набивка штока под нагрузкой..
Тарельчатые пружины можно использовать для поддержания сжимающей силы на системе уплотнения при возникновении износа и температурных изменений.
Контроль неорганизованных выбросов является важной частью выбора водородного клапана, поскольку эффективность уплотнения должна поддерживаться как вокруг штока, так и через основные седла.
Испытание на утечку гелием также может использоваться как часть процесса проверки клапана, описанного в исходной конструкции.
Современные системы заправки водородом могут работать при давлении примерно от 350 до 700 бар..
При таких давлениях выбор седла клапана становится особенно важным.
В исходной конструкции описано использование седла из закаленного металла и покрытий, таких как карбид вольфрама, для тяжелых условий эксплуатации.
Номинальное давление, технология седла, конструкция корпуса, уплотнение штока и крутящий момент привода должны оцениваться вместе для работы с водородом под высоким давлением.
Дозирование химикатов предъявляет к клапану два основных требования:
точная регулировка расхода и устойчивость к агрессивным средам.
Стандартный двухпозиционный клапан может не обеспечить уровень управляемости, необходимый для точного впрыска химикатов.
Для контролируемого дозирования в конструкции источника рекомендуется использовать шаровой клапан с V-образным отверстием..
V-образное отверстие позволяет постепенно увеличивать проходное сечение по мере вращения клапана.
Это дает системе управления более предсказуемую взаимосвязь между положением клапана и расходом.
Шаровые краны для систем дозирования химикатов выигрывают от геометрии V-образного отверстия , когда требуется непрерывная модуляция и повторяемое дозирование.
Примеры могут включать контролируемое введение:
Кислоты
Щелочи
Технологические химикаты
Химикаты для обработки
Растворители
Другие дозируемые среды
Химическую совместимость необходимо оценивать наряду с эффективностью контроля.
Агрессивные кислоты, гидроксид натрия и растворители могут быстро разъедать неподходящие материалы клапана.
В исходном дизайне описано несколько подходов.
Одним из вариантов является металлический корпус клапана с футеровкой из ПТФЭ или ПФА..
Футеровка отделяет агрессивную технологическую среду от основного металла конструкции.
Для работы в условиях высокотемпературной коррозии, где полимерные покрытия могут оказаться неподходящими, можно использовать такие материалы, как:
Хастеллой
Монель
Титан
может быть указан в зависимости от требований приложения.
Для шаровых кранов для дозирования химикатов правильная геометрия управления полезна только в том случае, если смачиваемые материалы могут противостоять воздействию технологической среды.
Переработка продуктов питания, напитков, молочных продуктов и фармацевтических препаратов уделяет гораздо больше внимания гигиене и чистоте.
Клапан, который хорошо работает в обычном химическом трубопроводе, может оказаться непригодным для санитарного производства.
В исходной статье особое внимание уделяется гладким, не впитывающим влагу смачиваемым поверхностям и конструкции из полированной нержавеющей стали.
В конструкциях высококачественных санитарно-гигиенических клапанов может использоваться обработка поверхности Ra < 0,4 мкм..
Шаровые краны для пищевой промышленности должны минимизировать внутренние зоны, где продукт может оставаться в ловушке после нормальной работы или очистки.
Стандартный шаровой кран может содержать промежутки между шаром и внутренним корпусом клапана.
Внутри этих зон могут оставаться продукты питания или молочные продукты.
Поэтому в конструкции источника рекомендуются седла из ПТФЭ с заполнением полостей..
Эти вставки заполняют внутренние пустоты вокруг шара.
Седла с заполнением полостей уменьшают зоны застоя и особенно важны, когда гигиена и повторная очистка являются центральными требованиями процесса.
Современные предприятия пищевой промышленности часто используют процедуры очистки на месте.
В конструкции источника для многих санитарных применений предусмотрены соединения Tri-Clamp, а не традиционные резьбовые или фланцевые соединения.
Соединения Tri-Clamp обеспечивают плавный внутренний переход и позволяют относительно быстро демонтировать клапан при необходимости ручного осмотра.
Для применений, требующих частой очистки, клапан также должен выдерживать температуру и химические условия, используемые в процессе очистки объекта.

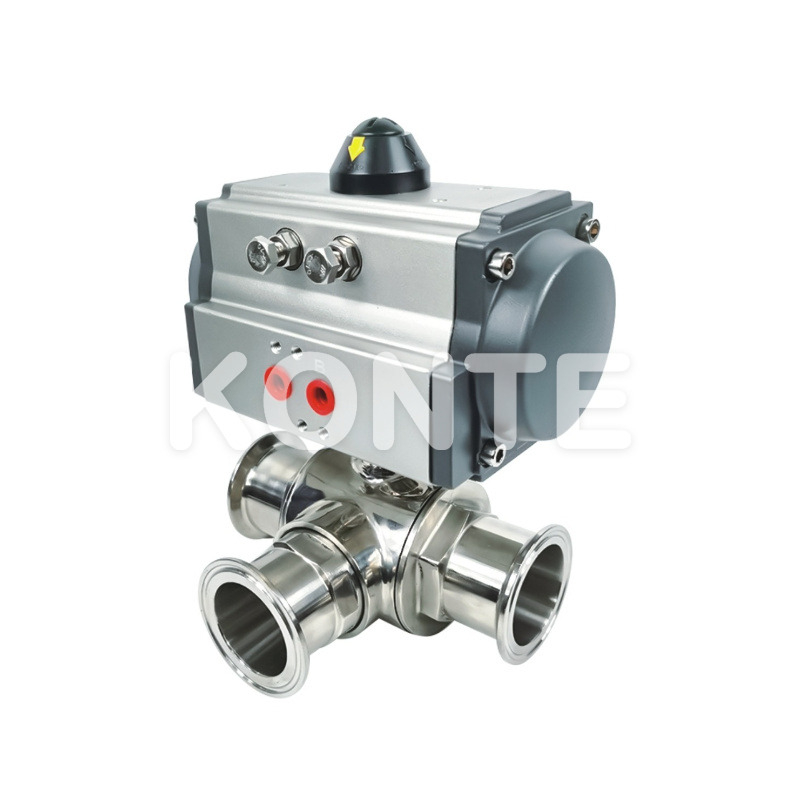

Пищевым предприятиям часто приходится перенаправлять ингредиенты между разными технологическими линиями.
Трехходовой шаровой клапан обеспечивает такую возможность прокладки в одном корпусе клапана.
В трехходовых конструкциях могут использоваться:
Геометрия L-порта
Геометрия Т-образного порта
В зависимости от конфигурации клапан может отводить, объединять или перенаправлять технологические потоки.
В исходном примере используются трехходовые клапаны из нержавеющей стали с пневматическим приводом для автоматической подачи ингредиентов.
Санитарный трехходовой шаровой клапан может помочь автоматизировать перекачку продукта, одновременно сокращая количество отдельных клапанов, необходимых для сложной прокладки трубопровода.
| Область применения | Основная эксплуатационная задача | Рекомендуемая конструкция шарового крана | Типовой материал/рассмотрение седла | Критическая особенность |
|---|---|---|---|---|
| Шаровые краны для систем СПГ | Экстремальная криогенная температура около -162°C. | Криогенный шаровой клапан | Нержавеющая сталь 304L/316L, криогенные материалы седла | Удлиненная крышка и полость сброса давления |
| Шаровые краны для водородных трубопроводов | Высокое давление, совместимость материалов и неконтролируемые утечки | Шаровой кран с цапфой | Нержавеющая сталь 316/316L, подходит для седла высокого давления | Фиксированный шар, набивка штока под нагрузкой и контроль утечек |
| Шаровые краны для систем дозирования химикатов | Коррозия и точная регулировка расхода | Шаровой клапан с V-образным отверстием | Футеровка из ПТФЭ/ПФА или подходящих коррозионностойких сплавов. | Предсказуемая регулируемая характеристика потока |
| Шаровые краны для пищевой промышленности | Гигиена, захваченные среды и очистка | Санитарный/трехходовой шаровой клапан | Нержавеющая сталь 304/316L, седла из ПТФЭ с заполнением полостей | Гладкие поверхности, седла с заполнением полостей и соединение Tri-Clamp. |
| Распределение промышленного газа | Пропускная способность и потеря давления | Полнопроходной шаровой кран | Выбирается в зависимости от газа, давления и температуры | Неограниченное внутреннее отверстие и низкое гидравлическое сопротивление. |
Выбор корпуса клапана — это только одна часть спецификации.
Промышленные системы также могут требовать ручного, пневматического или электрического привода.
Пневматические приводы используют сжатый воздух для вращения клапана.
Они особенно полезны, если:
Требуется быстрое срабатывание
Ожидается частая езда на велосипеде
Требуется пружинный возврат
На объекте уже имеется инфраструктура сжатого воздуха.
В оригинальной конструкции особое внимание уделяется пневматическому приведению в действие для СПГ, водорода и автоматизированной транспортировки пищевых продуктов.
Пневматические приводы особенно ценны там, где важными технологическими требованиями являются быстрое движение клапана и надежная работа пружинного возврата.
Электрические приводы используют двигатель и зубчатый механизм.
Обычно они обеспечивают более медленное движение , чем пневматические системы, но могут обеспечить точное позиционирование и контроль.
Это может быть полезно для:
Дозирование химикатов
Автоматическое смешивание
Модуляция потока
Дистанционное управление процессом
Приложения, требующие обратной связи по положению
Для шарового крана с V-образным отверстием, используемого для дозирования химикатов, точность позиционирования привода может быть столь же важна, как и материалы корпуса клапана и седла.
Закупочная цена не должна быть единственным фактором при выборе промышленной арматуры.
Более дешевый клапан может стать дорогим, если он вызывает:
Частая замена уплотнителя.
Незапланированные отключения
Загрязнение продукта
Утечка
Высокие затраты на техническое обслуживание
Снижение эффективности процесса
Специализированные функции, такие как набивка под нагрузкой, седла с заполнением полостей, криогенные крышки, закаленные седла и шаровая опора на цапфе, увеличивают первоначальную сложность проектирования.
Однако они предназначены для устранения конкретных операционных рисков.
Таким образом, наиболее экономичным шаровым краном является не обязательно клапан с самой низкой закупочной ценой, а клапан, конструкция которого соответствует фактическим условиям эксплуатации системы.
Не существует единой конструкции шарового крана, подходящей для каждого промышленного процесса.
Шаровые краны для систем СПГ требуют криогенной конструкции, удлиненных крышек, подходящих низкотемпературных материалов и системы сброса давления в полости.
Шаровые краны для водородных трубопроводов требуют тщательного выбора материала, прочного уплотнения штока, способности выдерживать высокое давление и часто конструкции шарового крана, установленной на цапфе.
Шаровые краны для систем дозирования химикатов выигрывают от геометрии V-образного отверстия и устойчивых к коррозии материалов, контактирующих с средой, в то время как шаровые краны для пищевой промышленности требуют санитарной конструкции, седел с заполнением полостей, гладких поверхностей и удобных для очистки соединений.
Полнопроходные, V-образные, монтируемые на цапфе, трехходовые и криогенные шаровые краны решают различные технологические задачи.
Оценивая требования к среде, давлению, температуре, регулированию расхода, гигиене, материалам, приводу и техническому обслуживанию , инженеры и группы по закупкам могут выбрать конфигурацию клапана, которая лучше соответствует фактическим требованиям трубопровода.
Стандартный шаровой кран не предназначен специально для температур СПГ. Криогенный шаровой клапан использует такие особенности, как удлиненная крышка, подходящие низкотемпературные материалы и конструкция для сброса давления в полости для решения проблем, создаваемых чрезвычайно холодной технологической средой. Для работы с СПГ при температуре около -162°C эти конструктивные различия имеют решающее значение.
В плавающем шаровом кране давление трубопровода может прижимать шар к седлу, расположенному ниже по потоку. При очень высоких давлениях это увеличивает нагрузку на седло и рабочий крутящий момент. Шаровой кран с цапфой механически поддерживает шар сверху и снизу , уменьшая прямую нагрузку давления, переносимую седлами. Это делает конструкцию особенно актуальной для применений с водородом под высоким давлением.
Используйте полнопроходной шаровой клапан, когда основной целью является неограниченный поток, низкая потеря давления и изоляция включения/выключения. Используйте шаровой клапан с V-образным отверстием , когда процесс требует контролируемого дросселирования или модуляции потока. Дозирование химикатов является типичным применением, где полезна функция постепенного открытия конструкции V-образного отверстия.
Шаровой кран с V -образным отверстием обычно выбирается, когда требуется точная регулировка расхода. Совместимость материалов должна оцениваться отдельно. В зависимости от химического состава и рабочей температуры для клапана может потребоваться футеровка из ПТФЭ или ПФА или коррозионностойких материалов, таких как Хастеллой, Монель или Титан.
Пищевая промышленность требует внимания к внутренней гигиене и возможности очистки. В исходной конструкции указаны санитарные трехходовые клапаны с такими характеристиками, как седла с заполнением полостей, конструкция из нержавеющей стали, гладкие внутренние поверхности и соединения Tri-Clamp . Общепромышленный трехходовой шаровой клапан без этих санитарных функций может не соответствовать тем же технологическим требованиям.
В исходной конструкции выделена аустенитная нержавеющая сталь 316 и 316L для работы с водородом. При выборе материала также необходимо учитывать рабочее давление, совместимость с водородом, конструкцию клапана, конструкцию уплотнений и требования конкретного проекта.
Оригинальный дизайн подчеркивает:
Фиксированная или закрепленная на цапфе шаровая конструкция
Набивка штока с постоянной нагрузкой
Весенняя загрузка Бельвилля
Соответствующий дизайн сиденья
Тестирование на утечку
Эти меры предназначены для поддержания характеристик уплотнения штока и седла в сложных условиях эксплуатации с водородом.
Полнопроходной шаровой кран обеспечивает внутреннее отверстие, приблизительно соответствующее диаметру подключенного трубопровода . Это уменьшает ограничение потока и полезно там, где требуется высокая пропускная способность, низкие потери давления или проход оборудования для очистки трубопровода.
Во внутренних полостях могут храниться продукты питания, молочные продукты или напитки. Седла из ПТФЭ с заполнением полостей уменьшают эти внутренние зоны застоя , обеспечивая санитарную эксплуатацию и повторную очистку. Это делает их особенно подходящими для пищевых продуктов, напитков, молочных продуктов и аналогичных систем обработки.
