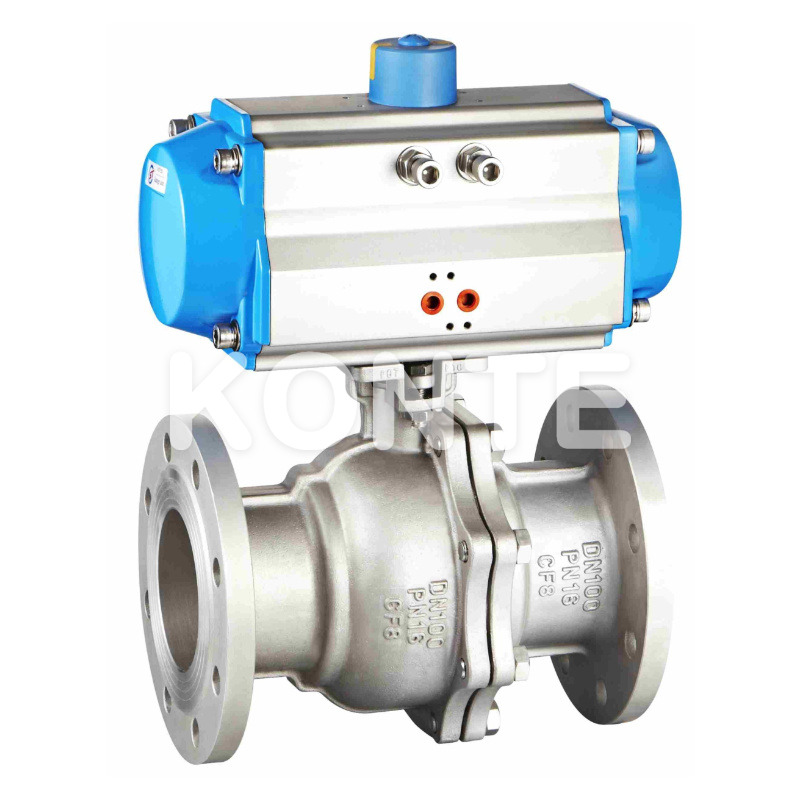

Пневматический фланцевый шаровой клапан японского стандарта KONTE предназначен для трубопроводных систем, соответствующих спецификациям JIS (японских промышленных стандартов). Этот шаровой кран, оснащенный фланцевым соединением JIS 10K, обеспечивает надежное закрытие и регулирование потока в размерах от DN15 до DN200. Корпус клапана изготавливается методом литья по выплавляемым моделям, в результате чего получается плотная, однородная металлическая структура с чистой поверхностью.

Пневматический привод обеспечивает быстрое четвертьоборотное управление с дистанционным управлением. Клапан перемещается из полностью открытого положения в полностью закрытое с поворотом на 90°, что делает его пригодным для автоматизированных технологических линий и систем, управляемых платформами ПЛК или РСУ. Опция электрического привода также доступна для установок, где доступ к сжатому воздуху отсутствует.

Как производитель и экспортер фланцевых шаровых кранов JIS, KONTE поставляет эту продукцию дистрибьюторам, подрядчикам проектов и конечным промышленным потребителям в более чем 60 странах. Имея более чем 30-летний опыт производства клапанов и производственную базу, превышающую 170 000 м², мы предлагаем услуги OEM, ODM, индивидуального производства и оптовых поставок, подкрепленные стабильным качеством и своевременной доставкой.

Особенности продукта

▶ Огнестойкость и статическая функция.

▶ Шток антиклапана вылетает из конструкции.

▶ Корпус изготовлен методом литья, растворимого в кремнии, и имеет красивый внешний вид.

▶ Доступны цилиндро-поршневой привод и электрический привод.

▶ Сопротивление жидкости невелико, а ее коэффициенты сопротивления равны одной и той же длине.

▶ Простая конструкция, небольшой размер, легкий вес.

▶ В качестве материала крышки шарового крана использован японский политетрафторэтилен Gold (M111), который обладает хорошей герметизацией и широко используется в вакуумных системах.

▶ Легко работать, быстро закрывается. От полного открытия до полного уровня достаточно повернуть его всего на 90, чтобы облегчить управление на большом расстоянии.

▶ Шаровой кран удобен в обслуживании, конструкция шарового крана проста, уплотнительное кольцо, как правило, активно. Это более удобно для разборки и замены.

▶ В полностью или полностью закрытом состоянии уплотнение сферы и седла клапана изолировано от среды. Когда среда проходит, это не вызывает эрозию клапанной крышки.

Пожаробезопасный и антистатический дизайн

Этот пневматический шаровой кран JIS имеет пожаробезопасную конструкцию, проверенную на сохранение целостности уплотнения в аварийных условиях при высоких температурах. Антистатическая конструкция обеспечивает электрическую непрерывность между шаром, штоком и корпусом, предотвращая накопление статического заряда, который может привести к воспламенению легковоспламеняющихся сред. Эти характеристики делают клапан подходящим для эксплуатации в нефтяной, газовой и химической промышленности, где существует риск пожара и взрыва.

Противовыбросовая конструкция штока

Шток клапана оснащен противовыбросовым механизмом. Даже если внутренняя набивка выйдет из строя, шток не сможет быть выброшен под давлением в линии. Такая конструкция защищает как оборудование, так и персонал в установках высокого давления.

Литой корпус по выплавляемым моделям

Корпус клапана изготавливается методом литья по выплавляемым моделям (процесс по выплавляемым моделям). Этот метод обеспечивает гладкую поверхность, жесткие допуски на размеры и однородную структуру зерен. Он устраняет пористость и поверхностные дефекты, характерные для изделий, отлитых из песка, улучшая как герметичность, так и внешний вид.

Уплотнение седла из ПТФЭ (класс M111)

В седле шара используется уплотнительный материал из ПТФЭ (M111) японского класса. Этот компаунд из ПТФЭ обеспечивает низкое трение, широкую химическую совместимость и стабильные характеристики уплотнения в широком диапазоне температур. Он проверен в вакуумных системах и устойчив к большинству кислот, щелочей и растворителей.

Четвертьоборотный режим

Поворот на 90° перемещает клапан между полностью открытым и полностью закрытым положениями. Этот быстродействующий механизм сокращает время цикла в автоматизированных системах. Пневматический поршневой привод срабатывает в течение нескольких секунд, а дополнительный электрический привод обеспечивает ту же функцию четвертьоборота в местах без подачи воздуха.

Технические параметры

Примечание. Специальные характеристики, материалы и конфигурации привода доступны по запросу.

Как работает этот шаровой кран JIS

В пневматическом фланцевом шаровом кране японского стандарта в качестве элемента управления потоком используется сферический диск (шар) со сквозным отверстием. Когда привод поворачивает шар на 90°, отверстие совмещается с отверстием трубы или блокирует его, переключая клапан между открытым и закрытым состояниями.

Пневматический поршневой привод преобразует давление сжатого воздуха во вращательный момент. Доступны конфигурации одностороннего действия (с пружинным возвратом) и двойного действия. Приводы одностороннего действия возвращаются в безопасное положение (открыто или закрыто) при потере подачи воздуха, обеспечивая дополнительный уровень безопасности для критически важных технологических линий.

Обратная связь по положению может быть добавлена ​​через концевые выключатели, электромагнитные клапаны или позиционеры, что позволяет клапану взаимодействовать с центральными системами управления. Это делает пневматический шаровой кран KONTE JIS практичным выбором как для ручного, так и для полностью автоматического применения промышленных клапанов.

Промышленные приложения

Пневматический фланцевый шаровой кран JIS 10K используется в ряде секторов, где используются трубопроводы стандарта JIS.

Нефть и газ

Обязанности по отключению и изоляции нефтепроводов, распределительных сетей природного газа и технологических линий нефтеперерабатывающих заводов. Пожаробезопасная и антистатическая конструкция отвечает требованиям безопасности при работе с углеводородами.

Химическая обработка

Обращение с кислотами, щелочами, растворителями и другими агрессивными средами на химических предприятиях. Седло из ПТФЭ и корпус из нержавеющей стали обеспечивают химическую стойкость, необходимую для этих сред.

Водяные и паровые системы

Регулирование расхода и перекрытие в системах городского водоснабжения, промышленной охлаждающей воды, питательной воды котлов и парораспределительных системах. Низкое гидравлическое сопротивление полнопроходной конструкции минимизирует потери давления на клапане.

Производство электроэнергии

Изоляция и регулирование на тепловых и гидроэлектростанциях, включая контуры охлаждения конденсаторов, топливопроводы и вспомогательные водные системы.

Общие промышленные трубопроводы

Любая система трубопроводов стандарта JIS на производственных предприятиях, в судостроении, системах отопления, вентиляции и кондиционирования воздуха и в строительных службах, где предусмотрен фланцевый шаровой кран с пневматическим или электрическим приводом.

Контроль качества и сертификаты

Каждый фланцевый шаровой кран KONTE JIS перед отправкой проходит полную проверку. Этот процесс включает спектрометрический анализ для проверки сырья, проверку размеров во время обработки на станке с ЧПУ, а также окончательные испытания под давлением и герметичность в соответствии со стандартами JIS и API 598. Все результаты испытаний документируются фотографиями и хранятся более 10 лет.

КОНТЕ имеет сертификат системы менеджмента качества ISO 9001, а также CE, API, ATEX, SIL и другие международные сертификаты. Наши производственные мощности включают более 500 станков с ЧПУ и несколько специализированных сборочных линий с годовой производительностью, превышающей 1 миллион единиц клапанов.

Мы предоставляем гарантию 12 месяцев со дня отгрузки или 18 месяцев со дня установки. Наша команда послепродажного обслуживания отвечает на жалобы в течение 8 рабочих часов, а окончательные решения доставляются в течение 24 часов. Случаи экстренной помощи обрабатываются в приоритетном порядке в течение 4 часов.

KONTE также управляет 15 зарубежными складами в Азии, Европе и Америке, что обеспечивает наличие местных запасов и более быструю доставку для дистрибьюторов и подрядчиков проектов.

Часто задаваемые вопросы

Что такое шаровой кран JIS 10K?

Шаровой кран JIS 10K — это шаровой кран, изготовленный в соответствии с японскими промышленными стандартами, с фланцевым соединением класса давления 10K. Обозначение «10K» указывает на то, что клапан рассчитан на определенное рабочее давление, определенное стандартами JIS B2071 или JIS B2072. Этот стандарт широко используется в Японии, Юго-Восточной Азии и других регионах, где установлены трубопроводные системы JIS.

В чем разница между пневматическим и электрическим приводом этого клапана?

Пневматический привод использует сжатый воздух (обычно 4–6 бар) для открытия или закрытия клапана. Он обеспечивает быстрый отклик и отказоустойчивость благодаря конфигурациям с пружинным возвратом. Электрический привод использует электродвигатель и не требует подачи воздуха, что делает его пригодным для удаленных мест или систем без инфраструктуры сжатого воздуха. KONTE предлагает оба варианта фланцевого шарового крана JIS.

Может ли компания KONTE поставить этот клапан из нестандартных материалов или размеров?

Да. Как завод по производству шаровых кранов с более чем 30-летним производственным потенциалом, KONTE предоставляет услуги OEM и ODM. Мы можем адаптировать материалы корпуса и шаров, составы уплотнений, схемы сверления фланцев, типы приводов и обработку поверхности в соответствии с требованиями вашего проекта.

С какими средами может работать этот клапан?

Этот пневматический шаровой кран JIS работает с водой, паром, маслом, природным газом, воздухом и широким спектром химических жидкостей. Уплотнение седла из ПТФЭ (M111) совместимо с большинством кислот, щелочей и органических растворителей. В случае высококоррозионных или абразивных сред свяжитесь с нашими инженерами, чтобы подтвердить правильное сочетание материалов.

Предлагает ли KONTE оптовые цены на оптовые заказы?

Да. KONTE поддерживает оптовые и оптовые поставки для дистрибьюторов, импортеров и подрядчиков проектов. Оптовые цены доступны в зависимости от количества, технических характеристик и графика доставки. Стандартные модели могут быть доступны на наших зарубежных складах для немедленной отправки.
