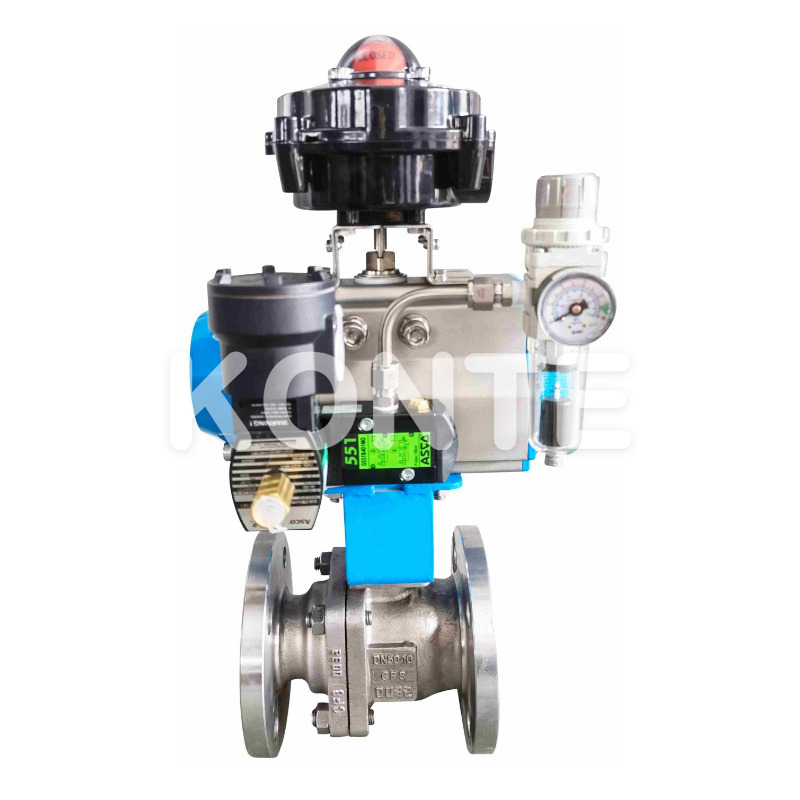

Пневматический фланцевый шаровой клапан национального стандарта представляет собой четвертьоборотный автоматизированный запорный клапан, предназначенный для трубопроводных систем, построенных в соответствии со стандартами фланцевых соединений GB (Guobiao). Он сочетает в себе корпус полнопроходного шарового крана с цилиндрическим поршневым пневматическим приводом, что обеспечивает быстрое и надежное регулирование расхода в автоматизированных технологических трубопроводах.
Клапан охватывает номинальные диаметры от DN15 до DN200 и поддерживает номинальное давление от PN16 до PN40. Корпус изготавливается методом литья по выплавляемым моделям из растворимого кремния. Седло изготовлено из японского золотого ПТФЭ (M111), обеспечивающего стабильные характеристики уплотнения в широком рабочем диапазоне, включая условия эксплуатации в вакууме.
Пневматический привод исключает необходимость прокладки электропроводки в месте расположения клапана. Это делает клапан стандартным выбором для установок, отнесенных к опасным зонам, автоматизированных производственных линий с большим циклом и удаленных полевых объектов, где электроснабжение ограничено или ограничено. В автоматизированных технологических процессах поршневой привод цилиндра со сжатым воздухом обеспечивает высокую скорость хода, повторяемость позиционирования и отказоустойчивость благодаря конфигурации с пружинным возвратом.
Компания KONTE является профессиональным производителем, поставщиком и экспортером пневматических фланцевых шаровых кранов стандарта GB со штаб-квартирой в Вэньчжоу, Китай. Наша производственная инфраструктура на уровне группы охватывает более 100 000 м² цехов с более чем 500 станками с ЧПУ и производит более одного миллиона клапанов ежегодно.
| Спецификация | товара |
|---|---|
| Номинальный диаметр | Ду15 – Ду200 |
| Номинальное давление | Ру16 – Ру40 |
По запросу доступны пользовательские конфигурации, включая расширенный диапазон диаметров, альтернативные материалы корпуса и измененные классы крутящего момента привода.
Поршневой привод пневматического цилиндра работает на сжатом воздухе при стандартном давлении подачи 4–7 бар (60–100 фунтов на квадратный дюйм). Цилиндр преобразует линейную силу давления воздуха во вращательный момент на штоке клапана, совершая ход на 90° между полностью открытым и полностью закрытым положениями.
Одностороннего действия (с пружинным возвратом) Давление воздуха приводит в движение за один ход. Механическая пружина обеспечивает обратный ход. При прекращении подачи сжатого воздуха пружина переводит клапан в заданное безопасное положение — либо открытое, либо закрытое. Это необходимая конфигурация для работы клапана аварийного отключения (ESD) и защитных блокировок процесса.
Двойного действия Сжатый воздух приводит в движение оба хода. Эта конфигурация обеспечивает более высокий выходной крутящий момент и более короткое время цикла, подходящую для клапанов большего размера и высокочастотных переключателей, где не требуется отказоустойчивый возврат.
Привод крепится к штоку клапана через стандартный интерфейс. Дополнительные аксессуары включают электромагнитные клапаны, коробки концевых выключателей, воздушные фильтры-регуляторы (AFR), ручные дублёры и позиционеры. Эти аксессуары дополняют полный узел пневматического управления для интеграции в системы автоматизации на базе РСУ или ПЛК.
Пневматический привод является предпочтительным выбором перед электрическим приводом в установках взрывоопасных зон ATEX для зон 1 и 2. Для корпуса клапана не требуется электропитание. В сочетании с сертифицированными ATEX электромагнитными клапанами и компонентами концевых выключателей вся сборка соответствует требованиям взрывобезопасной зоны.
▶ Огнестойкость и антистатическая функция
Корпус клапана имеет пожаробезопасную конструкцию, позволяющую ограничить повреждение седла в условиях пожара. Антистатический разрядный канал соединяет шар и шток с корпусом, предотвращая накопление электростатического заряда. Эти функции являются обязательными для трубопроводов углеводородов и служб обработки растворителей.
▶ Конструкция штока с защитой от выброса
Шток удерживается внутри благодаря механической конструкции. Его нельзя выбросить под давлением в трубопроводе во время работы или при ослаблении упаковки для технического обслуживания. Это базовое требование безопасности в соответствии с международными стандартами конструкции клапанов.
▶ Процесс литья по выплавляемым моделям из растворимых в кремне растворов
Корпус клапана отливается методом растворения кремния (по выплавляемым моделям). Этот метод обеспечивает плотную, однородную структуру зерна и точные допуски на размеры для всех производственных партий. Внутренние поверхности имеют низкую шероховатость, что снижает турбулентность потока и эрозию полостей.
▶ Цилиндропоршневой привод — стандартная конфигурация
Цилиндропоршневой пневматический привод устанавливается на заводе в качестве стандартного привода. Модуль привода предназначен для замены на месте эксплуатации или повышения класса крутящего момента без снятия клапана с линии.
▶ Низкое сопротивление жидкости
Полнопроходной шар сохраняет коэффициент гидравлического сопротивления, эквивалентный прямому участку трубы того же номинального диаметра. Это сводит к минимуму потери давления на клапане и снижает рабочую нагрузку на насосную систему.
▶ Компактный профиль корпуса
Размеры клапана рассчитаны для прямой установки в линию со стандартным расстоянием между центрами труб. Компактная общая длина снижает требования к опоре конструкции и упрощает конструкцию клапанной ямы или рамы.
▶ Седло из японского золотого ПТФЭ (M111)
ПТФЭ марки M111 противостоит ползучести при циклических сжимающих нагрузках, сохраняет стабильность размеров при любых температурных циклах и химически инертен к большинству воды, газа и технологических химических сред. Материал седла рассчитан на эксплуатацию в вакуумных трубопроводах.
▶ Четвертьоборотный ход 90°
Полный ход от открытия до закрытия требует поворота штока всего на 90°. Короткий ход снижает износ привода за цикл и поддерживает высокочастотное автоматическое переключение при низком расходе воздуха на операцию.
▶ Встроенное обслуживаемое седло и уплотнение
Седло доступно для осмотра и замены без снятия клапана с трубопровода. Сальниковая набивка может регулироваться под давлением. Эти функции сокращают время незапланированных простоев во время планового технического обслуживания.
▶ Изоляция седла в конечных положениях
В полностью открытом и полностью закрытом положениях поверхность шара изолирована от прямого контакта с текущей средой. Такая конструкция предотвращает эрозию поверхности седла при нормальной эксплуатации и продлевает интервал обслуживания уплотняющих компонентов.
Обозначение национального стандарта указывает на то, что фланцы клапана соответствуют GB/T 9113 , китайскому национальному стандарту, определяющему размеры торцов фланцев, схемы сверления и номинальные значения давления и температуры. Стандартные фланцы GB являются типом соединения, указанным по умолчанию в проектах внутренней инфраструктуры Китая, государственных закупках и контрактах на поставку государственных предприятий (ГП).
Для классов давления фланцев GB используются обозначения PN (PN16, PN25, PN40) на той же базовой основе давление-температура, что и в ISO 7005-1. В большинстве классов PN количество отверстий под болты и размеры наружного диаметра поверхности фланца близко соответствуют размерам стандарта EN 1092-1 (европейский), что обеспечивает совместимость с некоторыми проектными трубопроводными системами со смешанными стандартами.
Для покупателей, приобретающих пневматические шаровые краны стандарта GB для муниципальной инфраструктуры водоснабжения, энергетики, химических перерабатывающих заводов или отечественных нефтегазовых проектов, построенных в соответствии с национальными спецификациями Китая, эта серия клапанов является линейкой продуктов прямого применения.
KONTE также производит пневматические шаровые краны с фланцевыми соединениями DIN (немецкий стандарт), ANSI/ASME (американский стандарт) и JIS (японский стандарт).
Пневматический фланцевый шаровой кран национального стандарта используется для автоматической изоляции включения/выключения, аварийного отключения и переключения потока в следующих секторах.
Химическая и нефтехимическая переработка
Пневматический привод является стандартным выбором для химических предприятий, относящихся к опасным зонам согласно классификации ATEX. Безопасные конфигурации с пружинным возвратом предназначены для работы в режиме ESD. Седла из ПТФЭ работают с агрессивными и химически активными технологическими средами при номинальном давлении PN16–PN40.
Добыча нефти и газа и мидстрим
Пожаробезопасная конструкция и антистатическая функция позволяют этому клапану работать с легковоспламеняющимися жидкостями. Пневматическое управление обеспечивает дистанционное управление трубопроводом, интегрированное с системами SCADA, на беспилотных полевых станциях.
Обращение с углем и его добыча В условиях угольной пыли существует риск возгорания от электрического оборудования. Пневматический привод устраняет этот риск в месте расположения клапана. Герметичная конструкция корпуса препятствует проникновению пыли, а полнопроходная конструкция справляется с потоками шлама, содержащими твердые частицы, которые часто встречаются в контурах промывки и обезвоживания угля.
Производство электроэнергии
Контуры охлаждающей воды, линии возврата конденсата и коллекторы вспомогательных служб на теплоэлектростанциях требуют автоматического управления клапанами с определенными положениями безопасности. Пневматические шаровые краны с пружинным возвратом удовлетворяют этим требованиям защитной блокировки.
Водоочистка и коммунальное водоснабжение
DN15–DN200 охватывает стандартные размеры труб в водопроводных сетях, насосных станциях сточных вод и очистных сооружениях промышленных стоков. Пневматическое управление поддерживает автоматическое планирование потока и удаленное управление станцией без присутствия персонала на объекте.
KONTE — оптовый поставщик пневматических фланцевых шаровых кранов, завод OEM и мировой экспортер при поддержке Kangsaite Automation Group (KST) с более чем 30-летним опытом производства. Мы снабжаем дистрибьюторов, подрядчиков проектов EPC, импортеров и владельцев OEM-брендов в рамках более чем 800 активных глобальных партнерств в более чем 60 странах.
OEM и индивидуальное производство
Принимаются индивидуальные заказы на другие материалы корпуса (углеродистая сталь, нержавеющая сталь 304/316, дуплексный сплав), нестандартные номинальные давления, расширенный диапазон размеров, измененные классы крутящего момента привода и полные пневматические сборки, включая электромагнитные клапаны, блоки AFR и коробки концевых выключателей. Для программ владельцев брендов доступна документация по частной торговой марке.
Качество и контроль
Перед отправкой все клапаны проходят испытания под давлением в соответствии с API 598 и GB/T 13927. Каждая единица проходит 100% проверку с фотофиксацией. Данные проверок хранятся более 10 лет. Активные сертификаты включают ISO 9001, CE, API, ATEX и пожаробезопасность (API 607).
Глобальное складирование
КОНТЕ управляет 15 зарубежными складами в США, Испании, Малайзии, Австралии, Бразилии, Турции, России, Таиланде и других регионах. Местный склад обеспечивает немедленную отправку товара покупателям на этих рынках, избегая времени доставки международных грузов и задержек на таможне.
В1: Что такое фланец национального стандарта Великобритании и чем он отличается от DIN?
GB/T 9113 — китайский национальный стандарт для фланцев труб. Он определяет размеры поверхности фланца, сверление отверстий под болты и номинальные значения давления и температуры с использованием обозначений класса PN. DIN EN 1092-1 является немецким/европейским эквивалентом. Оба используют номиналы PN и имеют одинаковые размеры для многих классов давления, но схемы расположения болтовых отверстий, наружные диаметры фланцев и детали облицовки могут различаться в зависимости от стандарта. Всегда указывайте требуемый стандарт фланца при заказе для конкретного проекта.
Вопрос 2: Какая подача сжатого воздуха требуется для поршневого привода цилиндра?
Стандартный рабочий диапазон составляет от 4 до 7 бар (60–100 фунтов на квадратный дюйм). Требуемое давление питания зависит от размера клапана и перепада давления на клапане в эксплуатации. Не рекомендуется подавать питание за пределами номинального диапазона без учета спецификации крутящего момента привода.
В3: В чем разница между конфигурациями одностороннего и двойного действия?
В режиме одностороннего действия (с пружинным возвратом) для одного хода используется воздух, а для возврата используется пружина, что обеспечивает определенное безопасное положение при потере подачи воздуха. Двойного действия использует воздух для обоих ходов, обеспечивая более высокий крутящий момент и более высокую скорость цикла, но без пассивного безопасного возврата. Выбор зависит от требований безопасности процесса и частоты циклов.
В4: Можно ли установить этот клапан во взрывоопасных зонах ATEX?
Пневматический привод удаляет электрические компоненты из места расположения клапана, что является основным требованием для установок ATEX для зон 1 и 2. Компания KONTE имеет сертификат ATEX на соответствующие компоненты привода. Если во всей сборке, включая электромагнитный клапан и концевой выключатель, используются детали, сертифицированные ATEX, то сборка клапана соответствует требованиям к установке в закрытых зонах.
В5: Поддерживает ли KONTE программы поставок OEM и дистрибьюторов?
Да. KONTE обеспечивает OEM/ODM-производство для владельцев брендов и дистрибьюторов, включая индивидуальную маркировку кузова, измененную техническую документацию и адаптированные спецификации дизайна. Оптовые оптовые поставки доступны с гибкими условиями минимального заказа для повторяющихся контрактов на закупку.
