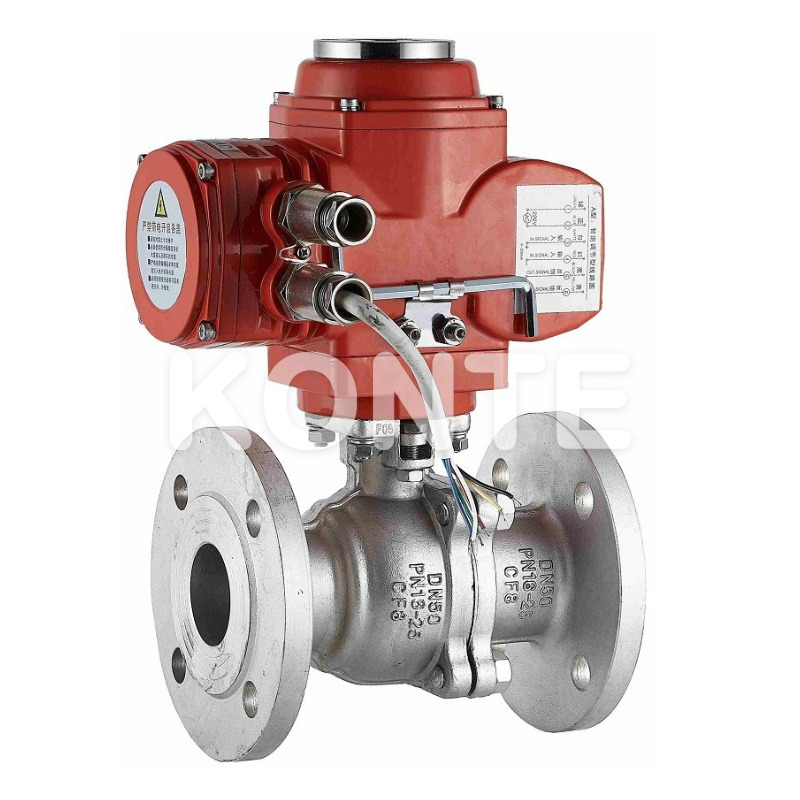

Электрический фланцевый шаровой кран немецкого стандарта представляет собой промышленный четвертьоборотный клапан, изготовленный в соответствии со стандартами фланцев DIN. Он сочетает в себе корпус полнопроходного шарового крана с электрическим приводом, что обеспечивает автоматическое дистанционное управление потоком в технологических трубопроводных системах.
Клапан рассчитан на номинальные диаметры от DN15 до DN200 и классы давления PN16, PN25 и PN40. Корпус изготавливается методом литья, растворяемого в кремнии. Материал седла — японский золотой ПТФЭ (M111), который сохраняет целостность уплотнения в широком диапазоне температур и рассчитан на работу в вакууме.
Компания KONTE является признанным производителем и экспортером электрических фланцевых шаровых кранов с более чем 10-летним опытом международной торговли. Наша производственная база на уровне группы занимает более 100 000 м² цехов с более чем 500 станками с ЧПУ и годовым объемом производства, превышающим один миллион единиц. Продукция экспортируется в более чем 60 стран мира в нефтегазовой, химической, энергетической, водоочистной и других отраслях.
| Спецификация | изделия |
|---|---|
| Номинальный диаметр | Ду15 – Ду200 |
| Номинальное давление | Ру16, Ру25, Ру40 |
▶ Огнестойкость и антистатическая функция
Клапан имеет пожаробезопасную конструкцию корпуса и антистатический выпускной канал. Это удовлетворяет требованиям API 607/ISO 10497 для клапанов, установленных в огнеопасных или взрывоопасных средах трубопроводов.
▶ Конструкция штока с защитой от выброса
Шток удерживается внутри, чтобы предотвратить выброс под давлением в линии. Это необходимая функция безопасности для работы под высоким давлением в соответствии с международными стандартами безопасности клапанов.
▶ Процесс литья кремнийрастворимого материала
Корпус клапана изготовлен методом литья из растворителя кремния. Это обеспечивает плотную зернистую структуру, постоянные допуски на размеры и чистую поверхность всех производственных партий.

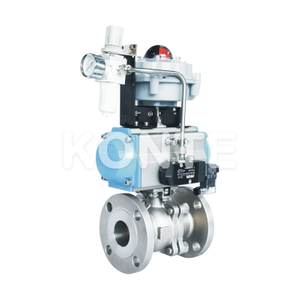

▶ Варианты электрического и пневматического привода
Клапан принимает как электрические приводы, так и цилиндро-поршневые (пневматические) приводы. Выбор зависит от архитектуры системы управления, доступного источника питания и требуемой скорости реагирования.
▶ Низкое сопротивление жидкости
Полнопроходная конструкция обеспечивает коэффициент сопротивления, эквивалентный той же длине трубы. Падение давления на клапане минимально при стандартных рабочих расходах.
▶ Компактная и легкая конструкция
Клапан имеет обтекаемую геометрию корпуса. Это снижает установленный вес и занимаемое пространство, упрощая интеграцию в компактные схемы трубопроводов.
▶ Седло из японского золотого ПТФЭ (M111)
ПТФЭ марки M111 обеспечивает надежное уплотнение в широком диапазоне температур. Он был проверен для использования в вакуумных трубопроводных системах и химически инертен к большинству технологических сред.
▶ Четвертьоборотный поворот на 90°
От полного открытия до полного закрытия требуется поворот всего на 90°. Это поддерживает быстрое включение/выключение и прямую интеграцию с электроприводами для дистанционного и автоматического управления.
▶ Простота обслуживания
Уплотнительные кольца предназначены для поточной разборки и замены без снятия клапана с трубопровода. Это сокращает время простоя при обслуживании и снижает потребность в запасных частях.
▶ Изоляция среды при полном открытии/полном закрытии
В полностью открытом или полностью закрытом состоянии седло изолирует поверхность шара от прямого контакта со средой. Это предотвращает эрозию уплотняющих поверхностей во время эксплуатации, увеличивая межсервисный интервал.
Поверхность фланца клапана соответствует стандарту размеров DIN EN 1092-1 с сверлением класса давления PN. Это обеспечивает совместимость болтового соединения с существующими компонентами трубопроводов немецкого стандарта без переходных фланцев или модификаций труб.
Электрический привод крепится к штоку клапана через стандартную интерфейсную площадку Это позволяет осуществлять прямую замену электроприводами различных производителей в одном и том же диапазоне классов крутящего момента. Концевые выключатели, аналоговые позиционеры 4–20 мА и опции интерфейса NAMUR доступны в зависимости от выбранной модели привода. ISO 5211 .
Материал седла из ПТФЭ M111 химически стоек к воде, пару, минеральным маслам, разбавленным кислотам, разбавленным щелочам и нейтральным газам. Это охватывает большинство типов жидкостей, встречающихся в промышленных процессах при номинальных условиях давления и температуры.
В соответствии с требованиями пожарной безопасности конструкция корпуса клапана соответствует критериям структурной фиксации API 607 для шаровых кранов с мягким седлом. Документация для соответствующих сертификатов предоставляется по запросу.
Электрический фланцевый шаровой кран немецкого стандарта используется для изоляции и двухпозиционного управления в следующих секторах.
Нефть и газ
Пожаробезопасная конструкция и антистатические функции позволяют использовать этот клапан для трубопроводов углеводородов, коллекторов резервуарных парков и технологических установок нефтеперерабатывающих заводов. Он охватывает как обслуживание устья скважины, так и трубопроводы распределения продукции.
Химическая обработка
Седло из ПТФЭ устойчиво к широкому спектру агрессивных сред. Классы PN25 и PN40 предназначены для трубопроводов реакторов повышенного давления, линий передачи химикатов и систем обработки растворителей.
Производство электроэнергии
Шаровые краны с электроприводом используются в контурах охлаждающей воды, коллекторах подачи топлива и вспомогательных системах турбин. Быстрое переключение на 90° обеспечивает автоматическую блокировку в контурах управления как тепловыми, так и гидроэлектростанциями.
Очистка воды
DN15–DN200 охватывает распространенные размеры труб городского водоснабжения, очистки сточных вод и промышленной очистки воды. Электрическое управление поддерживает удаленное управление от систем SCADA или DCS без ручного вмешательства на месте.
ОВК и строительные услуги
Фланцевые соединения немецкого стандарта являются стандартными для европейских и DIN-совместимых строительных систем. Электрический привод обеспечивает регулирование расхода на уровне зоны в крупных коммерческих и централизованных системах отопления.
KONTE — оптовый поставщик электрических фланцевых шаровых кранов, завод OEM и глобальный экспортер при поддержке Kangsaite Automation Group с более чем 30-летней историей группового производства на производственных базах в Вэньчжоу, Цзянсу и Пекине.
Мы обслуживаем дистрибьюторов, владельцев брендов, EPC-подрядчиков, импортеров и OEM-производителей в более чем 800 активных глобальных партнерских отношениях в США, Германии, Великобритании, Испании, Малайзии, Австралии, России, Бразилии и на более чем 10 дополнительных рынках.
Индивидуальные заказы OEM/ODM
Принимаются индивидуальные конфигурации: специальные классы давления PN, материалы корпуса (углеродистая сталь, нержавеющая сталь, дуплексный сплав), альтернативные материалы седла, предпочтения марки привода и индивидуальные схемы сверления фланцев в соответствии со стандартами ANSI/ASME или JIS. Для программ владельцев брендов доступна документация по частным торговым маркам и маркировка продуктов.
Гарантия качества
Каждый клапан перед отправкой проверяется на соответствие API 598 и EN 12266. Фотографии проверок и записи данных испытаний сохраняются для каждой производственной партии. Гарантийный срок составляет 12 месяцев с момента отгрузки или 18 месяцев с даты установки.
Наличие и доставка
КОНТЕ управляет 15 зарубежными складами в США, Испании, Малайзии, Австралии, Бразилии, Турции, России и Таиланде. Местный склад сокращает задержки при международной доставке и позволяет покупателям в этих регионах избежать затрат на таможенное хранение.
В1: Что означает «немецкий стандарт» для фланцевого шарового крана?
Это относится к стандартам DIN (Deutsches Institut für Normung). Фланцевые шаровые краны немецкого стандарта соответствуют размерам поверхности фланца DIN EN 1092-1 и номинальному давлению PN. Это доминирующие стандарты фланцев на европейских технологических предприятиях, которые широко принимаются в международных проектах, определяющих компоненты, соответствующие стандарту DIN.
В2: В чем разница между PN16, PN25 и PN40?
PN указывает номинальное рабочее давление в барах при 20°C. PN16 выдерживает давление до 16 бар, PN25 до 25 бар и PN40 до 40 бар. Правильный класс давления выбирается исходя из максимального рабочего давления и температуры конкретного трубопровода.
В3: Можно ли использовать этот клапан в вакуумной работе?
Да. Материал седла японского золотого ПТФЭ (M111) подходит для вакуумных трубопроводов. Он обеспечивает стабильные характеристики уплотнения при давлении ниже атмосферного, что делает клапан применимым в вакуумных линиях химической дистилляции и лабораторных процессах.
Вопрос 4: Какой стандарт интерфейса привода используется в этом клапане?
Монтажный фланец привода соответствует стандарту ISO 5211. Это обеспечивает совместимость с широким спектром электроприводов стандартных производителей, используя соответствующие размеры монтажной и приводной шпонки F-класса, соответствующие размеру клапана и требованиям к крутящему моменту.
В5: Имеется ли сертификация пожарной безопасности?
Конструкция клапана соответствует конструктивным требованиям пожаробезопасности API 607 для шаровых кранов с мягким седлом. Конкретные сертификаты испытаний и стороннюю документацию можно обсудить на этапе предложения. KONTE также имеет сертификаты ISO 9001, CE и другие соответствующие сертификаты.
В6: Поддерживает ли KONTE программы OEM и частных торговых марок?
Да. Мы поддерживаем OEM/ODM-производство для дистрибьюторов и владельцев брендов, включая индивидуальную маркировку корпуса клапана, пакеты документации и измененные проектные спецификации. Оптовые оптовые поставки доступны с гибким минимальным объемом заказа для регулярных контрактов на закупку.
