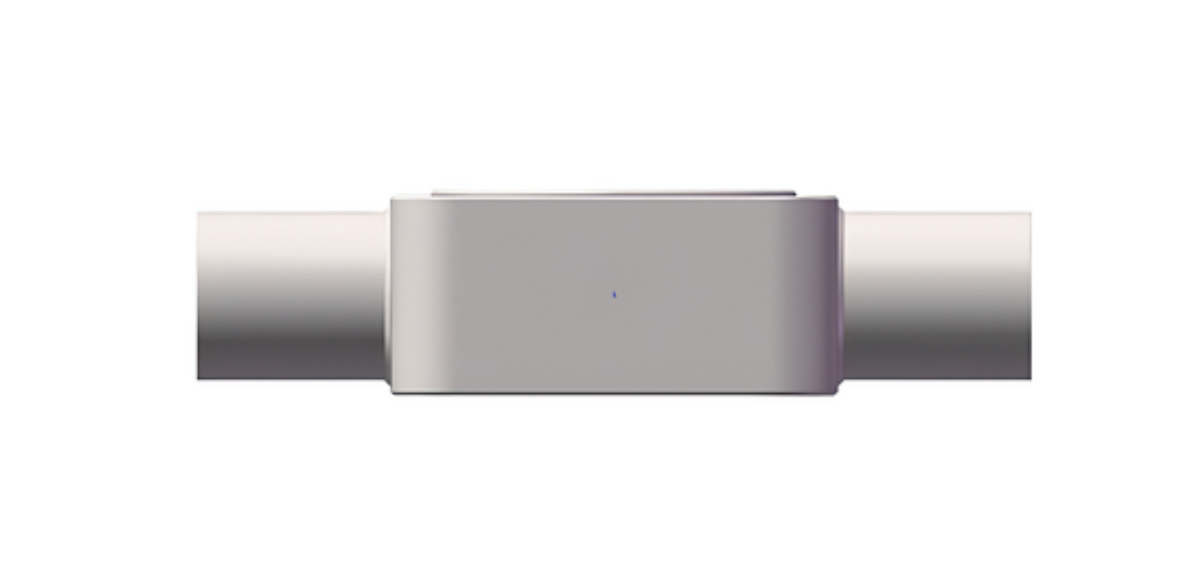

Объяснение норчатого тела
для тела клапана
Кованый кузов клапана изготовлен из слитка из нержавеющей стали. Во время процесса ковки, с обеспечением высокой температуры ковки, форма заготовки изменяется путем экструзии. После ковки плотность корпуса клапана выше, структура более однородна, и нет песчаных отверстий и других журналов. Затем он обрабатывается с высокой точностью через обрабатывающий центр.

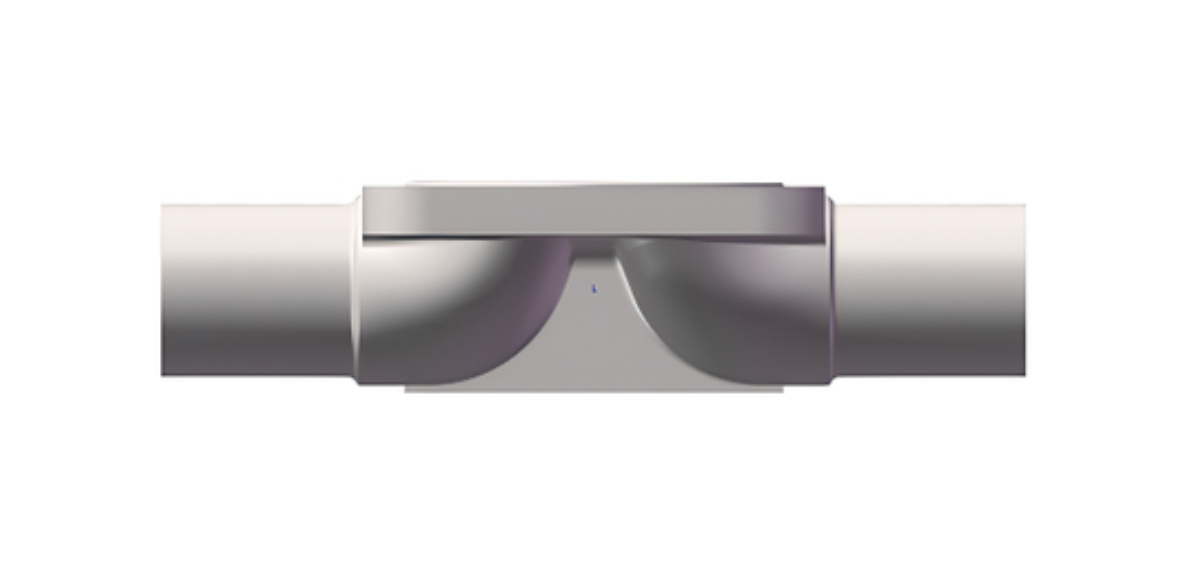

Тело листового клапана
Тело кастингового клапана изготовлено из формы в парафиновую модель. Модель парафина проникает в керамику, чтобы сформировать твердый слой керамики на поверхности всей восковой пленки тела клапана. После таяния смазки, раствор расплавленной нержавеющей стали вводится. После охлаждения керамическая поверхность сбивается и образуется пустое тело. Размер литья очень точен, внешний вид гладкий и аккуратный.
Объяснение диафрагмы
В дополнение к корпусу клапана диафрагма является единственной частью, которая находится в прямом контакте со средой. Диафрагмный клапан изолирует среду от исполнительной структуры и внешнего воздуха по диафрагме. Диафрагма также является движущейся частью, а диафрагма контролируется и обрезается движением вверх и вниз клапана диафрагмы. Все диафрагмы разных материалов универсальны при установке на одной и той же спецификации. Нет необходимости заменять диафрагму, даже если привод заменяется.
Время открытых/близких времен диафрагмы KST может достигать 200 000 раз. Материал диафрагмы импортируется, резиновый материал - американский Dupont, а материал PTFE - японский даикин.

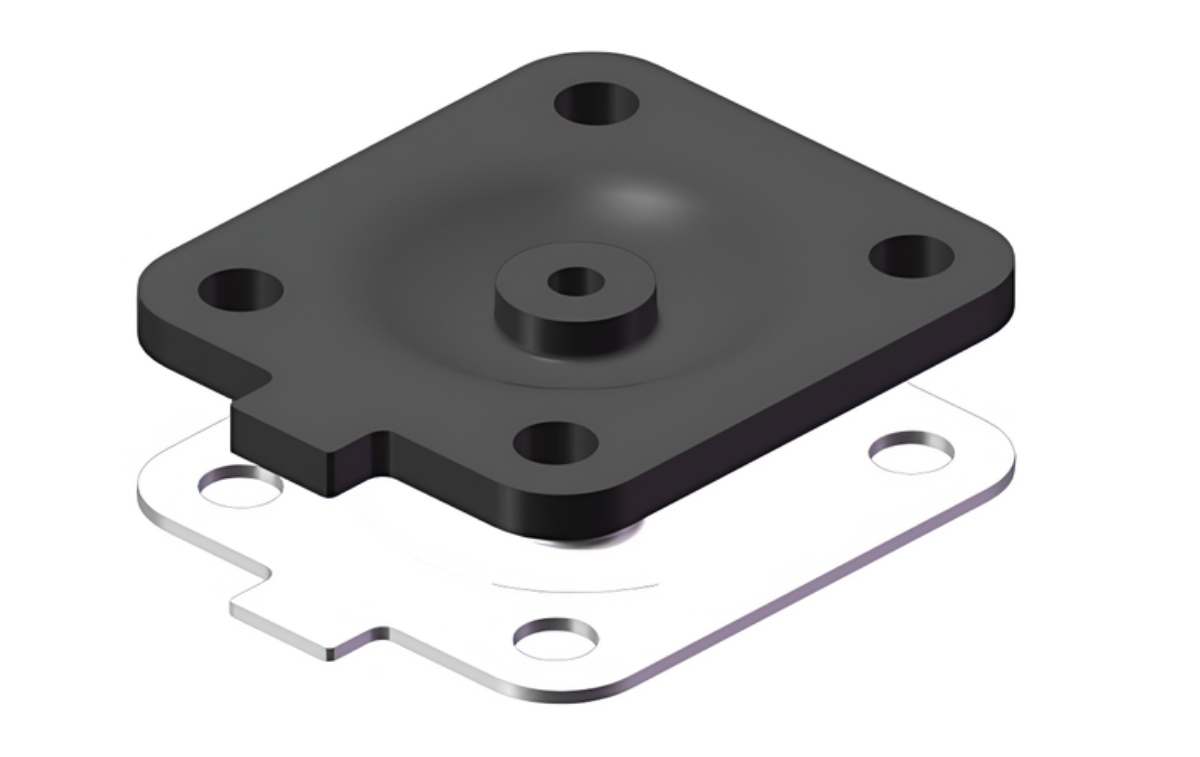

Двойная диафрагма PTFE+EPDM
Диафрагма, состоящая из EPDM и PTFE. Характеристика этой диафрагмы состоит в том, что когда клапан находится в замкнутом состоянии, форма самой диафрагмы может быть запечатана с помощью корпуса клапана, тем самым уменьшая силу подшипника диафрагмы и продлевает срок службы диафрагмы. Диафрагма может выдерживать более высокую температуру и различные суровые условия труда.
▼ Спецификация: DN25-DN100
▼ Двойная диафрагма: -20 ~ 150 ° C

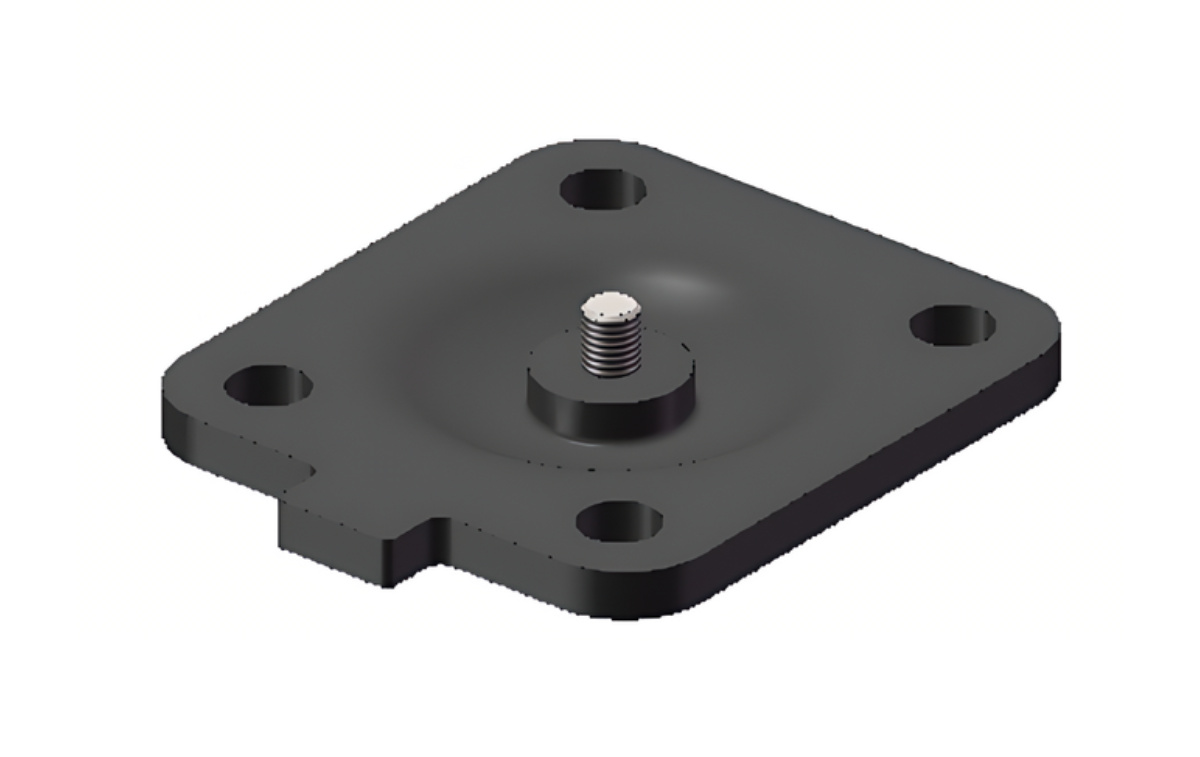

Однослойная диафрагма EPDM
Однослойная диафрагма встроена в вулканизированный слой волокна для улучшения его механических свойств. Диафрагма обладает высокой стабильностью уплотнения при повышении давления и температуры, а усиливающее волокно отверждается на болтах из нержавеющей стали, чтобы обеспечить лучшую адгезию резины к металлу, связанную вместе. Следовательно, однослойная диафрагма более подходит для использования в вакуумной среде.
▼ Спецификация: DN6-DN100
▼ Резиновая диафрагма: -10 ~ 100 ° C

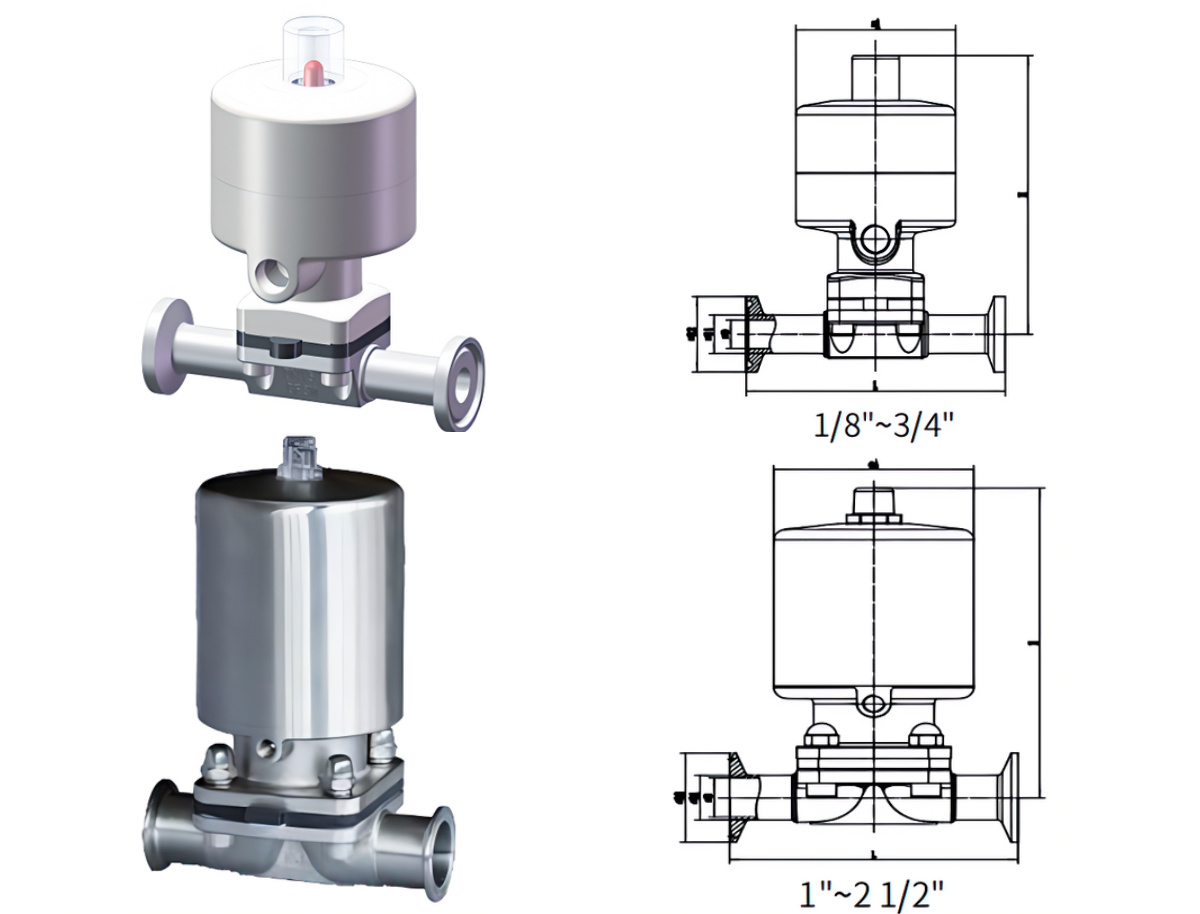

| РАЗМЕР | L | d | D | D1 | H | A | Привод |
| 1/8 ' | 86 | 4 | 6.4 | 25 | 93 | 53 | φ45 |
| 1/4 ' | 86 | 6 | 8.4 | 25 | 93 | 53 | φ45 |
| 3/8 ' | 86 | 7.4 | 10 | 25 | 93 | 53 | φ45 |
| 1/2 ' | 86 | 9.4 | 12.7 | 25 | 93 | 53 | φ45 |
| 3/4 ' | 108 | 15.8 | 19.1 | 25 | 140 | 67 | φ60 |
| 1 ' | 127 | 22.1 | 25.4 | 50.5 | 177 | 88 | φ80 |
| 1 1/4 ' | 146 | 28.5 | 31.8 | 50.5 | 182 | 88 | φ80 |
| 1 1/2 ' | 159 | 34.8 | 38.1 | 50.5 | 216 | 109 | φ100 |
| 2 ' | 190 | 47.5 | 50.8 | 64.0 | 230 | 109 | φ100 |
| 2 1/2 ' | 216 | 59.5 | 63.5 | 77.5 | 242 | 109 | φ100 |
Приложение
▼ Продовольственная обработка: в индустрии пищевой промышленности требуется частая работа клапана. Индикаторы могут помочь операторам быстро и точно завершить операции.
▼ Фармацевтическая промышленность: в фармацевтической промышленности требования к качеству для продуктов чрезвычайно высоки. Индикаторы помогают обеспечить безопасность продукта.
▼ Биотехнология: в процессах биотехнологии требуется точный контроль жидкости. Индикаторы помогают достичь точного управления потоком.
