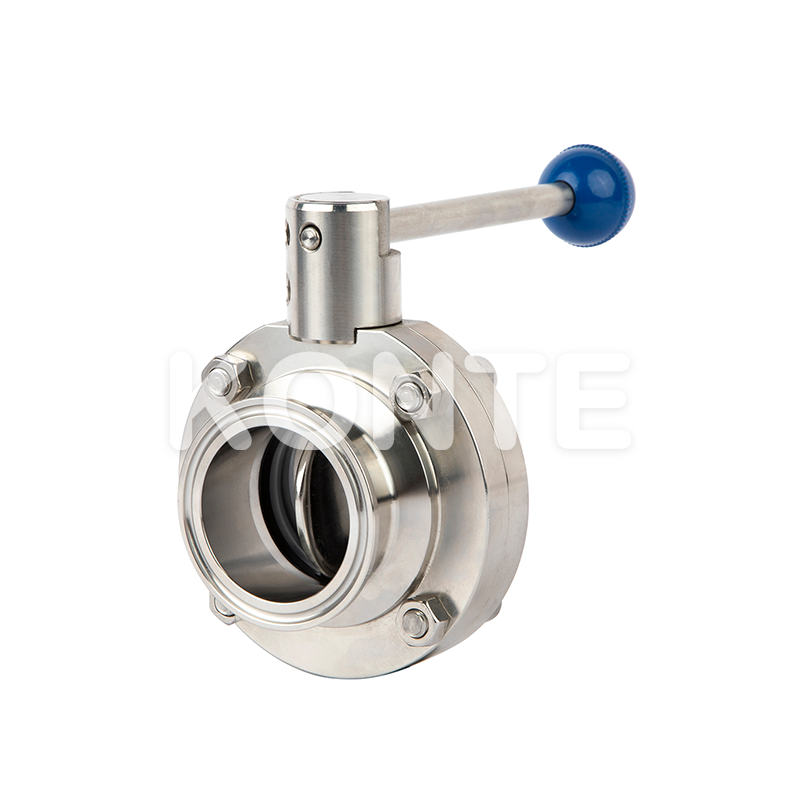

Санитарный дроссельный клапан из нержавеющей стали с ручкой предназначен для точного и гигиеничного регулирования расхода в трубопроводных системах пищевого и фармацевтического назначения. Этот клапан, изготовленный из нержавеющей стали 304/316L, имеет внутреннюю поверхность Ra ≤ 0,8 мкм, что уменьшает накопление остатков и поддерживает процедуры очистки на месте (CIP) и стерилизации на месте (SIP).
Доступный в размерах DN15–DN200, клапан допускает как ручное управление , так и пневматическое или электрическое управление , что делает его совместимым с ручными, полуавтоматическими и полностью автоматизированными технологическими линиями. Все материалы уплотнений соответствуют стандарту FDA 177.2600. Сертификаты материалов EN 10204 3.1B предоставляются по запросу.
Как профессиональный производитель, поставщик и экспортер сантехнических дроссельных заслонок , KONTE поддерживает настройку OEM/ODM, оптовые заказы и оптовые поставки для дистрибьюторов, системных интеграторов и подрядчиков проектов в более чем 60 странах.
Гигиеническая обработка поверхности Внутренняя поверхность Ra ≤ 0,8 мкм и внешняя поверхность Ra ≤ 1,6 мкм соответствуют строгим санитарным нормам, предотвращая рост бактерий и упрощая циклы очистки.
Материалы уплотнений, соответствующие требованиям FDA. Стандартное уплотнение из EPDM с возможностью установки из FPM, силикона и NBR — все они соответствуют стандарту FDA 177.2600 для прямого контакта с пищевыми и фармацевтическими средами.
Сертифицированная нержавеющая сталь 304/316L. Все детали, соприкасающиеся с продуктом, изготовлены из нержавеющей стали 304/316L с сертификатами отслеживания материалов EN 10204 3.1B, что обеспечивает коррозионную стойкость и длительный срок службы.
Несколько конфигураций рукояток Пять типов рукояток — двухпозиционная, трехпозиционная, четырехпозиционная тяга, многопозиционная пластиковая и многопозиционная из нержавеющей стали — обеспечивают точное включение/выключение или дросселирование, соответствующее различным технологическим требованиям.
Конструкция, совместимая с приводами. Корпус клапана принимает пневматические приводы из нержавеющей стали, пневматические алюминиевые приводы и электрические приводы, что обеспечивает прямую интеграцию в автоматизированные системы управления трубопроводом без замены корпуса клапана.
Широкий охват стандартов соединений Совместим со стандартами соединений DIN, SMS, RJT, ISO, IDF и 3A посредством сварки, резьбы, тройного зажима или фланцевых соединений, что снижает сложность установки в международных проектах.
Характеристики стерилизации, соответствующие стандарту SIP. Выдерживает температуру стерилизации до 150°C (максимум 20 минут), отвечая термическим требованиям фармацевтических и молочных производственных линий.
Совместимость с интеллектуальной автоматизацией Дополнительный интеллектуальный контроллер 24 В постоянного тока, 1/2 электромагнитный электромагнитный клапан и 2 датчика положения NPN/PNP поддерживают интеграцию с системами ПЛК и SCADA.
▶ Ручка: двухпозиционная ручка, трехпозиционная ручка, четырехпозиционная ручка-тяга, многопозиционная пластиковая ручка и многопозиционная ручка из нержавеющей стали.
▶ Привод: пневматический привод из нержавеющей стали, пневматический привод из алюминия, электрический привод.
Дроссельная заслонка этой серии управляется либо дистанционно с помощью привода, либо вручную с помощью ручки.
Привод изготавливается в трех стандартных версиях: нормально закрытый (НЗ), нормально открытый (НО) и активируемый воздух/воздух (А/А).
Привод устроен таким образом, что осевое перемещение поршня преобразуется в поворот вала на 90°. Крутящий момент привода увеличивается, когда диск клапана касается уплотнительного кольца дроссельной заслонки, после чего клапан закрывается.
Ручка для ручного управления может механически блокировать клапан в открытом, закрытом, среднем или других положениях для контроля расхода.
| DN15 (¾') | DN25 (1') | DN40 (1½') | DN50 (2') | DN65 (2½') | DN80 (3' ) | DN100 (4') | DN125 | DN150 |
|---|---|---|---|---|---|---|---|---|
| 5 | 8 | 10 | 14 | 15 | 18 | 18 | 20 | 35 |
Обнаруживается под давлением 10 кгс/см⊃2;.
| Параметр | Значение |
|---|---|
| Модельный диапазон | Ду15 ~ Ду200 |
| Применимое давление | 0 ~ 1,0 МПа |
| Клапан материал тела | CF8, CF8M, CF3M |
| Герметичный материал | ПТФЭ, ЭПДМ |
| Средняя температура | -20 ~ 150°С |
| Температура окружающей среды | -20 ~ 80°С |
| Стандартный | DIN, СМС |
| Режим управления | Одностороннего действия (НО/НЗ), Двойного действия (НО/НЗ), Ручного |
| Метод соединения | Сварной, тройной зажим, наружная резьба, фланцевый |
| Применимая среда | Вода, нефть, газ |
| Прикладные отрасли | Продукты питания, пивоварение, молочные продукты, напитки, фармацевтика |
| Категория | Элемент | Спецификация |
|---|---|---|
| Материал | Продукт смачиваемые стальные детали | 304/316Л |
| Другие стальные детали | 304 | |
| Сертификат | ЭН 10204 3.1Б | |
| Уплотнение материал | Стандартный | Epdm |
| Вариант | FPM, силикон, NBR | |
| Согласие | FDA 177.2600 | |
| Температура | Рабочая температура | -20 ~ +135°C (ЭПДМ) |
| Температура стерилизации | 150°C (МАКСИМАЛЬНО 20 мин) | |
| Давление | Рабочее давление | 0 ~ 10 бар |
| Контролировать давление воздуха | 5 ~ 8 бар | |
| Поверхностная обработка | Внутренняя поверхность | Ra ≤ 0,8 мкм |
| Внешняя поверхность | Ra ≤ 1,6 мкм | |
| Связь | Стандарты | DIN, СМС, РДЖТ, ИСО, ИДФ, 3А |
| Методы | Сварка, резьба, тройной зажим, фланец | |
| Режимы работы | Ручка | Двухпозиционная / Трехпозиционная / Четырехпозиционная тяга / Многопозиционная пластиковая / Многопозиционная SS |
| Привод | Пневматический SS/Пневматический алюминий/Электрический | |
| Параметры | Интеллектуальный контроллер | 24 В. |
| Электромагнитный клапан | 1/2 электромагнитный клапан | |
| Датчик положения | 24 В постоянного тока, 2 датчика положения NPN/PNP |
Эта серия санитарных дисковых затворов с ручкой работает в трубопроводных системах из нержавеющей стали, где гигиенический контроль расхода и безопасность процесса являются приоритетом. Целевые отрасли включают в себя:
Производство продуктов питания и напитков — контролирует воду, соки, сиропы и пищевые жидкости на линиях розлива, смешивания и розлива. Тип соединения с тройным зажимом позволяет быстро разбирать его для осмотра и очистки.
Молочная промышленность — обработка молока, сливок и сыворотки в контурах пастеризации и гомогенизации. Совместимость с CIP/SIP обеспечивает постоянную гигиену между производственными партиями.
Пивоваренная промышленность . Управляет суслом, пивом, CO₂ и чистящими средствами в бродильных резервуарах, линиях транспортировки и системах карбонизации без риска перекрестного загрязнения.
Фармацевтическое производство — соответствует требованиям GMP для WFI (воды для инъекций), систем очищенной воды и переноса стерильных сред. Обработка поверхности и соответствие уплотнений поддерживают готовность к регулятивным проверкам.
Косметика и биотехнология — используется в процессах эмульгирования, смешивания и ферментации, где требуется точный контроль потока и чистота материала.
В1: В чем разница между двухпозиционной ручкой и многопозиционной ручкой?
Двухпозиционная ручка фиксирует клапан полностью открытым или полностью закрытым, что подходит для стандартного обслуживания в режиме включения/выключения. Многопозиционная ручка фиксирует диск под промежуточными углами, обеспечивая дросселирование и частичное регулирование потока в приложениях управления технологическими процессами.
Вопрос 2. Все ли варианты уплотнений соответствуют требованиям FDA?
Да. EPDM (стандарт), FPM (витон), силикон и NBR соответствуют стандарту FDA 177.2600, охватывающему прямой контакт с пищевыми жидкостями, молочными средами и фармацевтическими технологическими жидкостями.
В3: Можно ли перевести клапан с ручного управления на пневматическое в полевых условиях?
Да. Корпус клапана подходит для пневматических приводов из нержавеющей стали, пневматических алюминиевых приводов и электрических приводов без необходимости замены корпуса клапана, что упрощает модернизацию на месте.
В4: Какие стандарты подключения поддерживает этот клапан?
Этот клапан совместим со стандартами соединений DIN, SMS, RJT, ISO, IDF и 3A. Доступные методы соединения включают сварку, резьбу, тройной зажим и фланцевое соединение, что соответствует большинству международных гигиенических спецификаций трубопроводов.
В5: Доступны ли сертификаты прослеживаемости материалов?
Да. Сертификаты материалов EN 10204 3.1B доступны для всех стальных деталей, контактирующих с продуктом. Все данные проверок и испытаний хранятся минимум 10 лет.
В6: Поддерживаете ли вы OEM, оптовые или индивидуальные спецификации?
Да. KONTE поддерживает настройку OEM/ODM, включая индивидуальный брендинг, специальные марки сплавов, нестандартные размеры и упаковку под частной торговой маркой. Свяжитесь с нашим отделом продаж для получения подробной информации о минимальном заказе, оптовых ценах и организации заводского аудита.
КОНТЕ — Wenzhou Kangtuo International Trade Co., Ltd. — профессиональный завод и экспортер сантехнических дроссельных заслонок, базирующийся в Вэньчжоу, Китай. Опираясь на более чем 30-летний опыт группового производства, сертификацию ISO 9001 и активный экспорт в более чем 60 стран, KONTE обеспечивает стабильное качество продукции и конкурентоспособные сроки выполнения заказов.
Имея 15 зарубежных складов в Азии, Европе и Америке, мы обеспечиваем наличие местных запасов, быструю отправку и техническую поддержку на месте. От предпродажного выбора продукта до разрешения жалоб после продажи в течение 8 рабочих часов — наша команда поддерживает каждый этап вашего проекта.
Свяжитесь с нами, чтобы запросить ценовое предложение, образцы продукции или техническую документацию.
