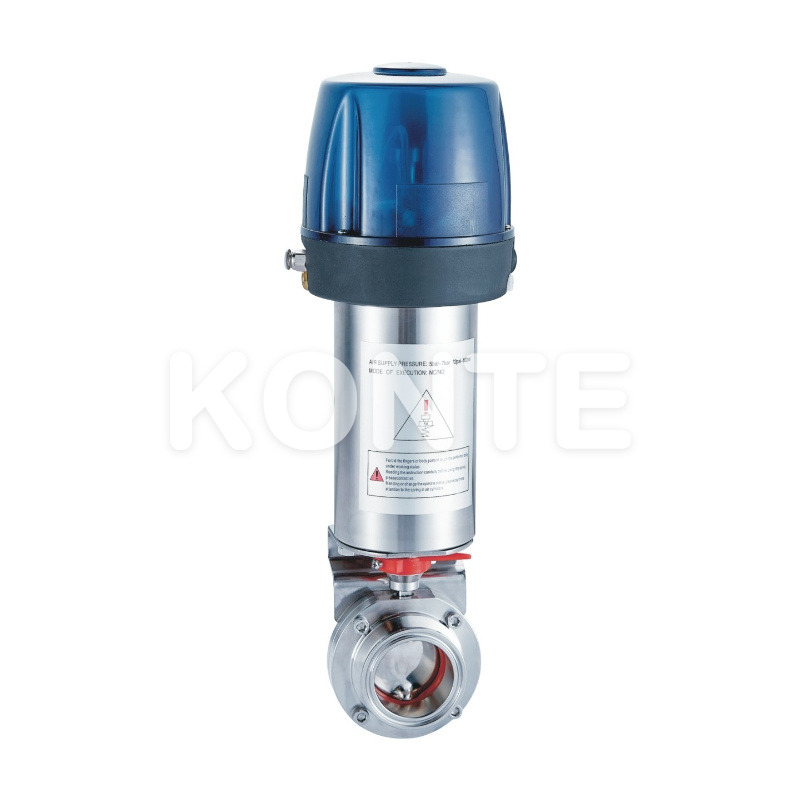

Пневматический вертикальный санитарный дисковый затвор с дистанционным управлением разработан для гигиенических трубопроводных систем из нержавеющей стали. Он поддерживает как пневматическое, так и ручное управление, что делает его пригодным для автоматизированных и полуавтоматических процессов. Этот клапан, разработанный в соответствии со стандартами FDA, DIN, SMS и 3A, широко используется в пищевой, молочной, пивоваренной и фармацевтической промышленности.
Как специализированный производитель санитарно-гигиенических клапанов , компания KONTE производит эту серию с деталями, контактирующими с рабочей средой, из стали 304/316L, внутренней поверхностью Ra ≤ 0,8 мкм и полной сертификацией материалов по стандарту EN 10204 3.1B. Узнайте больше о нашем процессе контроля качества и отраслевых решениях.
Гигиеничный дизайн: внутренняя обработка поверхности Ra ≤ 0,8 мкм исключает места обитания бактерий. Соответствует стандартам FDA 177.2600, DIN, SMS, 3A и IDF — подходит для очистки CIP/SIP.
Детали, контактирующие с рабочей средой, из нержавеющей стали 316L: полная коррозионная стойкость в агрессивных средах, включая молочные кислоты, чистящие средства и CO₂.
Гибкое управление: пневматическое (НО/НЗ/АА) и ручное управление на одной платформе. Доступны конфигурации одностороннего и двойного действия для обеспечения отказоустойчивой системы.
Широкая совместимость соединений: приварные, трехзажимные, резьбовые и фланцевые концы соответствуют практически всем стандартам санитарно-гигиенических трубопроводов во всем мире.
Готовность к автоматизации: интеллектуальный контроллер 24 В постоянного тока, интеграция соленоидных клапанов и датчики обратной связи по положению NPN/PNP обеспечивают бесшовную интеграцию ПЛК/SCADA.
Прослеживаемость материалов: сертификаты EN 10204 3.1B обеспечивают полное соответствие цепочке поставок.
Широкий температурный диапазон: от -20°C до +135°C, непрерывная работа; Стерилизация при 150°C (максимум 20 минут) поддерживает высокотемпературные процессы SIP.
Двухпозиционная ручка
Трехпозиционная ручка
Четырехпозиционная ручка-тяга
Многопозиционная пластиковая ручка.
Многопозиционная ручка из нержавеющей стали.
Пневматический привод из нержавеющей стали
Пневматический алюминиевый привод
Электрический привод
▶ Этот серии клапан бабочки либо удаленного управляемого с помощью привода, либо вручную, управляемой с помощью ручки.
▶ Привод выполняется в трех стандартных версиях, обычно закрытых (NC), обычно открытый (NO) и Air/Air Actived (A/A).
▶ Привод разработан таким образом, чтобы осевое движение поршня преобразовано в вращение вала A90 °. Крутящий момент привода увеличивается, когда диск клапана контактирует с кольцом уплотнения
Бабочка клапан. Valve закрыт.

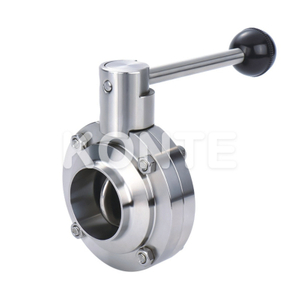

▶ Выбрал ручку для ручной работы Механически может заблокировать клапан в открытом, закрытом, среднем или других положениях для управления скоростью потока.
Эксплуатационный крутящий момент [NM] | 15-3/4 | 25-1 ' | 40-1 1/2 '' | 50-2 | 21/2 ' | 65 | 3 ' | 80 | 100-4 '' | 125 | 150 |
| 5 | 8 | 10 | 14 | 15 | 18 | 18 | 20 | 35 | 55 | 70 |
Обнаружение под давлением 10 кгр/см
| Спецификация | параметров |
|---|---|
| Модельный диапазон | Ду15 ~ Ду200 |
| Применимое давление | 0 ~ 1,0 МПа (0 ~ 10 бар) |
| Клапан материал тела | CF8, CF8M, CF3M |
| Герметичный материал | ПТФЭ, ЭПДМ |
| Средняя температура | -20 ~ 150°С |
| Температура окружающей среды | -20 ~ 80°С |
| Стандартный | DIN, СМС |
| Режим управления | Одностороннего действия (НО/НЗ), Двойного действия (НО/НЗ), Ручного |
| Метод соединения | Сварной, тройной зажим, наружная резьба, фланцевый |
| Применимая среда | Вода, нефть, газ |
| Прикладные отрасли | Продукты питания, пивоварение, молочные продукты, напитки, фармацевтика |
| Материал | Продукт смачиваемые стальные детали | 304/316L | |||
| Другие стальные детали | 304 | ||||
| Предоставить EN 10204 3.1Bcertificate | |||||
| Уплотнение материал | стандартный | Epdm | |||
| вариант | FPM ， силиконовый ， nbr | ||||
| Все материалы уплотнения соответствуют FDA 177.2600 | |||||
| Температура | Рабочая температура | -20 ~+135 ℃ (EPDM) | |||
| Температура стерилизации | 150 ℃ (максимум 20 минут) | ||||
| Давление | Рабочее давление | 0 ~ 10BAR | |||
| Контролировать давление воздуха | 5 ~ 8BAR | ||||
| Поверхностная обработка | Внутренняя поверхность | RA ≤ 0,8 мкм | |||
| Внешняя поверхность | RA ≤ 1,6 мкм | ||||
| Связь | Стандарт соединения | DIN, SMS, RJT, ISO, IDF, 3A | |||
| Метод подключения: Сварка 、 Поток 、 Три-залив 、 фланец | |||||
| Эксплуатировать режимы | Ручка | Ручка: ручка с двумя позициями, ручка с тремя позициями, ручка стержня в положении Fou, многопозиционная пластиковая ручка и многопозиционная ручка из нержавеющей стали | |||
| Привод | Пневматический привод из нержавеющей стали, пневматический алюминиевый привод, электрический привод | ||||
| Вариант | Интеллектуальный контроллер | 24 В. | |||
| 1/2 электромагнетизм клапан | |||||
| Датчик положения | 24 В. | ||||
| 2 датчик положения NPN/PNP | |||||
Эта серия санитарных дисковых затворов предназначена для трубопроводных систем из нержавеющей стали, требующих гигиенического контроля жидкости. Основные приложения включают в себя:
Производство продуктов питания и напитков: контроль расхода на линиях розлива, в смесительных резервуарах и контурах CIP/SIP.
Молочная промышленность: перекачка молока, сливок и сыворотки, где требуется отсутствие загрязнения.
Пивоварение и ферментация: трубопроводы для производства пива, вина и спиртных напитков с точной регулировкой потока.
Фармацевтическое производство: процессы, соответствующие требованиям GMP, требуют очищаемых и отслеживаемых компонентов клапана.
Биотехнология: Реакторы ферментации и работа с биореакторными жидкостями со строгими требованиями стерильности.
Вопрос 1: В чем разница между пневматическими приводами одностороннего и двойного действия?
Привод одностороннего действия (с пружинным возвратом) использует давление воздуха для открытия или закрытия клапана и пружину для возврата его в безопасное положение в случае сбоя подачи воздуха. Привод двойного действия использует давление воздуха для обоих ходов. Одностороннего действия (НО или НЗ) предпочтительнее для отказоустойчивых приложений.
Вопрос 2. Совместимы ли уплотнения с пищевой средой?
Да. Стандартные уплотнения из EPDM и дополнительные уплотнения из FPM, силикона и NBR соответствуют стандарту FDA 177.2600. Обработка поверхности корпуса клапана (Ra ≤ 0,8 мкм) соответствует санитарным нормам 3А.
В3: Может ли этот клапан выполнять очистку CIP и SIP?
Да. Конструкция поддерживает поточную CIP-мойку. Номинальная температура стерилизации составляет 150°C в течение 20 минут, что делает ее совместимой со стандартными циклами SIP.
В4: Какой управляющий сигнал принимает электромагнитный клапан?
Встроенный 1/2-дюймовый электромагнитный клапан работает от напряжения 24 В постоянного тока. Интеллектуальный контроллер и датчики положения NPN/PNP также работают от напряжения 24 В постоянного тока и совместимы с большинством систем ПЛК.
В5: Предоставляете ли вы документацию по отслеживанию материалов?
Да. Сертификаты материалов EN 10204 3.1B в стандартной комплектации предоставляются для всех стальных компонентов, контактирующих с рабочей средой.
В6: Каков гарантийный срок?
12 месяцев с даты отгрузки или 18 месяцев с даты установки, в зависимости от того, что наступит раньше.
