Изготовленная из пищевой нержавеющей стали 304/316L, эта серия сантехнических дроссельных заслонок из нержавеющей стали совместима с электрическим, пневматическим и ручным режимами работы, соответствует DIN, SMS, 3A, ISO и другим международным санитарным стандартам, а материалы уплотнений полностью соответствуют требованиям FDA 177.2600. Благодаря диапазону калибров от DN15 до DN200 он обеспечивает герметизацию с нулевой утечкой и точный контроль потока в стерильных и гигиенических трубопроводных системах, помогая пищевой, фармацевтической и другим отраслям промышленности соблюдать строгие производственные требования.
Все смачиваемые детали изготовлены из нержавеющей стали 304/316L, с шероховатостью внутренней поверхности Ra ≤ 0,8 мкм, без мертвых углов, легко чистятся и стерилизуются. Материалы уплотнений соответствуют стандарту FDA 177.2600, имеется сертификат на материал EN 10204 3.1B. Эта конструкция полностью соответствует гигиеническим требованиям пищевой и фармацевтической промышленности, позволяет избежать остатков остатков и роста бактерий, снижает риски при проверке качества и помогает пользователям пройти глобальную сертификацию безопасности пищевых продуктов и GMP.
В клапане используется высокоэластичное стандартное уплотнение из EPDM с дополнительными уплотнениями из PTFE, FPM, силикона и NBR, что обеспечивает надежную работу с нулевой утечкой при рабочем давлении 0–10 бар. Оптимизированная конструкция тарелки клапана увеличивает крутящий момент уплотнения в закрытом состоянии, обеспечивая долговременное стабильное уплотнение, сокращая отходы среды, избегая перерывов в производстве, вызванных выходом из строя уплотнения, и снижая долгосрочные затраты на замену для бизнес-пользователей.
Он поддерживает методы тройного зажима, сварки, наружной резьбы и фланцевого соединения, совместимые со всеми основными санитарными стандартами, и предлагает варианты электрического, пневматического и ручного управления с версиями привода одностороннего и двойного действия. Такая широкая совместимость позволяет осуществлять непосредственную установку на существующие канализационные трубопроводы без необходимости дополнительных преобразований, сокращая период строительства проекта и снижая затраты на проектирование для системных интеграторов и конечных пользователей.
Клапан адаптируется к средней температуре от -20℃135℃ (EPDM), с максимальной кратковременной стерилизацией 150℃ (в течение 20 минут) и температуре окружающей среды от -20℃80℃. Он подходит для воды, масла, газа и других сред, удовлетворяет потребности в высокотемпературной стерилизации, низкотемпературной транспортировке и других рабочих условиях, реализует один клапан для нескольких сценариев, снижает нагрузку на складские запасы для бизнес-покупателей.
Параметр | Детали спецификации |
Модельный диапазон | Ду15~Ду200 |
Клапан материал тела | CF8 (304), CF8M (316L), CF3M |
Герметичный материал | EPDM (стандарт), ПТФЭ, FPM, силикон, NBR (опция) |
Применимое давление | 01,0 МПа (010 бар) |
Средняя температура | -20℃~135℃ (ЭПДМ); Макс. 150 ℃ (предел стерилизации 20 минут) |
Температура окружающей среды | -20℃~80℃ |
Стандарты подключения | DIN, СМС, РДЖТ, ИСО, ИДФ, 3А |
Методы соединения | Трехзажимной, сварной, с наружной резьбой, фланцевый |
Режимы управления | Электрический привод, пневматический привод, ручное управление |
Поверхностная обработка | Внутренний Ra ≤ 0,8 мкм, Внешний Ra ≤ 1,6 мкм |
Применимый крутящий момент | 5~70 Н·м |
Согласие | Доступен сертификат FDA 177.2600, EN 10204 3.1B. |

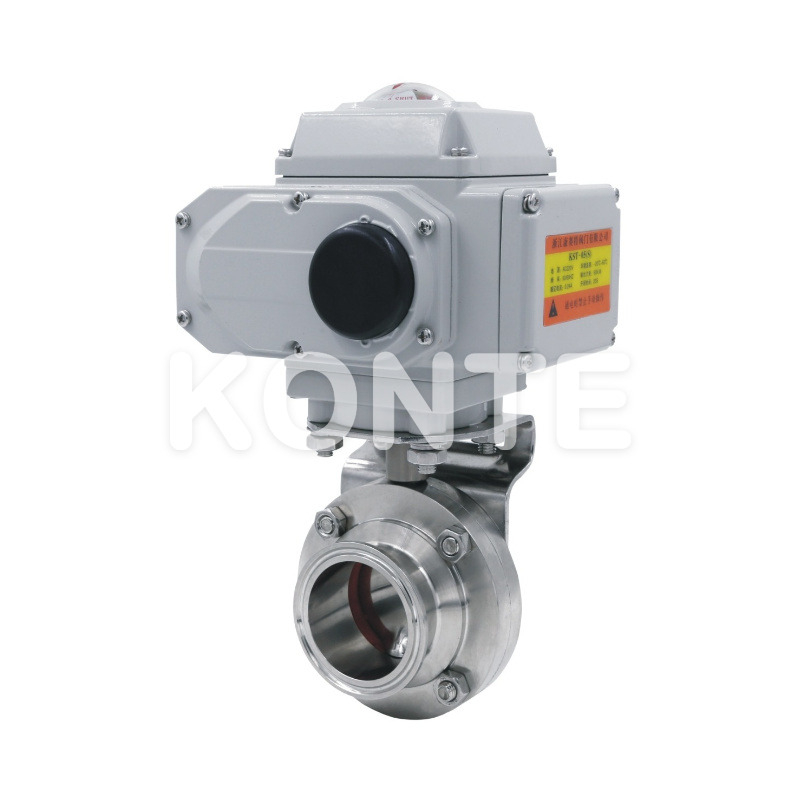

Санитарный электрический дроссельный клапан поворачивает шток клапана на 90° с помощью электрического привода, который преобразует управляющий сигнал в осевое движение поршня, а затем во вращательное движение штока клапана. Диск клапана, закрепленный на штоке клапана, вращается синхронно со штоком, а площадь потока между диском клапана и корпусом клапана изменяется для реализации двухпозиционного, дросселирования и регулирования расхода среды в санитарном трубопроводе. Когда клапан закрыт, диск клапана находится в тесном контакте с уплотнительным кольцом, что обеспечивает герметичность без утечек; Ручная ручка может заблокировать клапан при любом открытии, чтобы удовлетворить потребности ручного управления на месте и аварийного управления.
Эта серия электрических дисковых затворов для пищевых продуктов специально разработана для гигиенических отраслей промышленности, в том числе: обработка пищевых продуктов и напитков (молочные продукты, пивоварение, напитки, пищевое масло), фармацевтическое и биотехнологическое производство, производство косметики и средств личной гигиены, тонкая химическая обработка с соблюдением гигиенических требований, питьевая вода и системы очистки сверхчистой воды. Это идеальное решение для контроля потока в стерильных и гигиенических трубопроводных системах.
Интеллектуальный контроллер 24 В постоянного тока, электромагнитный клапан, датчик положения 24 В постоянного тока (NPN/PNP), многопозиционная ручка из нержавеющей стали, коробка концевого выключателя, блок обратной связи
Мы предоставляем комплексные услуги OEM/ODM для деловых партнеров по всему миру, включая индивидуальные варианты материалов и уплотнений, настройку брендинга и маркировки, индивидуальные стандарты и калибр соединений, индивидуальные решения по приводу, настройку документации по обеспечению соответствия и настройку упаковки, чтобы полностью удовлетворить ваш индивидуальный бренд и потребности проекта.
Да, все смачиваемые части наших санитарно-гигиенических дроссельных заслонок изготовлены из пищевой нержавеющей стали 304/316L, а все материалы уплотнений полностью соответствуют стандарту FDA 177.2600. Мы можем предоставить сертификат материала EN 10204 3.1B, который поможет вам соответствовать требованиям мировой пищевой промышленности, производства напитков и фармацевтической промышленности.
Мы предлагаем четыре основных метода соединения: трехзажимное, сварное, с наружной резьбой и фланцевое, которые совместимы с DIN, SMS, 3A, ISO, IDF и другими международными санитарными стандартами и могут быть установлены непосредственно на существующую систему санитарно-гигиенических трубопроводов без дополнительной трансформации.
