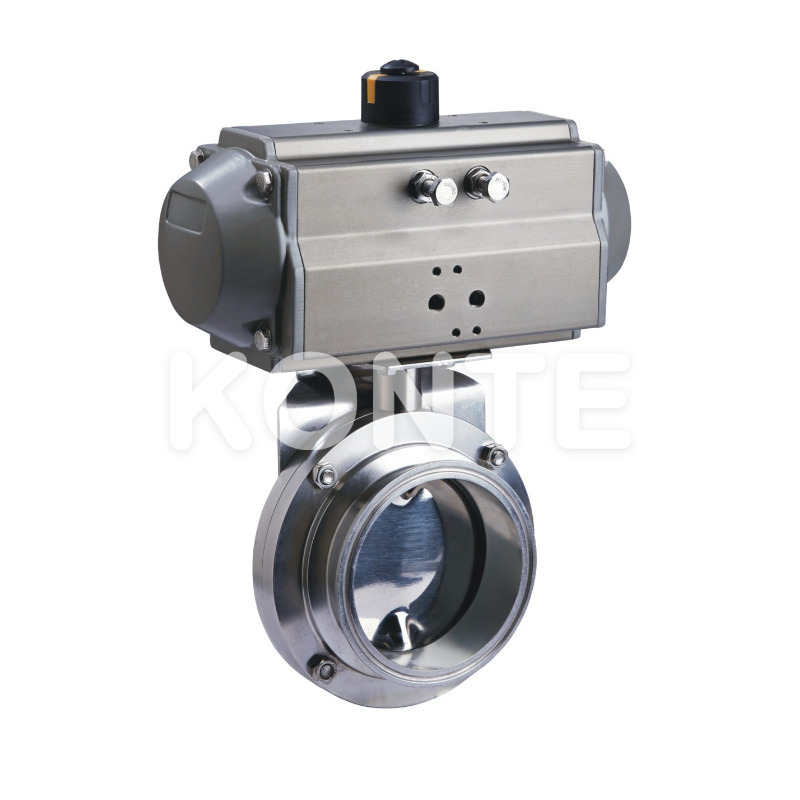

Пневматический санитарный дроссельный клапан разработан для трубопроводных систем из нержавеющей стали, требующих строгого гигиенического контроля. Он поддерживает как пневматический привод, так и ручное управление, что делает его универсальным для автоматизированных производственных линий и ручного управления процессом. Материал корпуса клапана — нержавеющая сталь 304 или 316L с шероховатостью внутренней поверхности Ra ≤ 0,8 мкм в соответствии с санитарными требованиями.
Все материалы уплотнений соответствуют стандартам FDA 177.2600 . Клапан доступен в нескольких стандартах подключения — DIN, SMS, RJT, ISO, IDF и 3A — и может быть сконфигурирован с пневматическими приводами из нержавеющей стали, пневматическими алюминиевыми приводами или электрическими приводами.
Будучи надежным экспортером клапанов в более чем 60 стран, KONTE обеспечивает оптовые поставки, индивидуальные конфигурации и услуги по производству OEM/ODM для дистрибьюторов и подрядчиков проектов по всему миру.
Типы ручек:
Двухпозиционная ручка
Трехпозиционная ручка
Четырехпозиционная ручка-тяга
Многопозиционная пластиковая ручка.
Многопозиционная ручка из нержавеющей стали.
Типы приводов:
Пневматический привод из нержавеющей стали
Пневматический алюминиевый привод
Электрический привод
▶ Этот серии клапан бабочки либо удаленного управляемого с помощью привода, либо вручную, управляемой с помощью ручки.
▶ Привод выполняется в трех стандартных версиях, обычно закрытых (NC), обычно открытый (NO) и Air/Air Actived (A/A).
▶ Привод разработан таким образом, чтобы осевое движение поршня преобразовано в вращение вала на 90 °. Крутящий момент привода увеличивается, когда диск клапана контактирует с кольцом уплотнения
Бабочка клапан. Valve закрыт.
▶ Выбрал ручку для ручной работы Механически может заблокировать клапан в открытом, закрытом, среднем или других положениях для управления скоростью потока.
Эксплуатационный крутящий момент [NM] | 15-3/4 | 25-1 ' | 40-1 1/2 '' | 50-2 | 21/2 ' | 65 | 3 ' | 80 | 100-4 '' | 125 | 150 |
| 5 | 8 | 10 | 14 | 15 | 18 | 18 | 20 | 35 | 55 | 70 |
Обнаружение под давлением 10 кгр/см
| Спецификация | параметров |
|---|---|
| Модельный диапазон | Ду15 ~ Ду200 |
| Рабочее давление | 0 ~ 10 бар (0 ~ 1,0 МПа) |
| Контроль давления воздуха | 5 ~ 8 бар |
| Клапан материал тела | CF8, CF8M, CF3M (304/316Л) |
| Другие стальные детали | нержавеющая сталь 304 |
| Материал уплотнения (стандарт) | Epdm |
| Материал уплотнения (опции) | FPM, силикон, NBR |
| Соответствие уплотнениям | FDA 177.2600 |
| Рабочая температура | -20°C ~ +135°C (ЭПДМ) |
| Температура стерилизации | 150°C (МАКСИМАЛЬНО 20 мин) |
| Температура окружающей среды | -20 ° C ~ +80 ° C. |
| Отделка внутренней поверхности | Ra ≤ 0,8 мкм |
| Отделка внешней поверхности | Ra ≤ 1,6 мкм |
| Стандарты подключения | DIN, СМС, РДЖТ, ИСО, ИДФ, 3А |
| Методы соединения | Сварка, резьба, тройной зажим, фланец |
| Режимы управления | Одностороннего действия (НО/НЗ), Двойного действия (НО/НЗ), Ручного |
| Сертификат | Сертификат материала EN 10204 3.1B |
| Стандартный | DIN, СМС |
Уплотнения, соответствующие требованиям FDA: Все материалы уплотнений, контактирующих с рабочей средой, соответствуют требованиям FDA 177.2600 и подходят для контакта с пищевыми продуктами и фармацевтическими средами.
Детали, контактирующие с рабочей средой, полностью из 316L: Корпус клапана и диск из нержавеющей стали 304/316L для обеспечения коррозионной стойкости и совместимости с CIP/SIP.
Полированная внутренняя поверхность: внутренняя отделка Ra ≤ 0,8 мкм предотвращает накопление бактерий и упрощает очистку.
Гибкое приведение в действие: доступны пневматические (нержавеющая сталь или алюминий) и электрические приводы; Поддерживаются конфигурации одностороннего или двойного действия.
Стандарты мультисоединений: совместимость с трубопроводными системами DIN, SMS, RJT, ISO, IDF и 3A для применения в глобальных проектах.
Широкий температурный диапазон: работает от -20°C до +135°C; поддерживает циклы стерилизации до 150°C.
Возможности интеллектуального управления: Совместимость с электромагнитным клапаном 24 В постоянного тока, датчиками положения (NPN/PNP) и интеллектуальными контроллерами для автоматизированных технологических линий.
Сертификация третьей стороны: сертификат прослеживаемости материалов EN 10204 3.1B предоставляется по запросу.
| Материал | Продукт смачиваемые стальные детали | 304/316L | |||
| Другие стальные детали | 304 | ||||
| Предоставить EN 10204 3.1Bcertificate | |||||
| Уплотнение материал | стандартный | Epdm | |||
| вариант | FPM ， силиконовый ， nbr | ||||
| Все материалы уплотнения соответствуют FDA 177.2600 | |||||
| Температура | Рабочая температура | -20 ~+135 ℃ (EPDM) | |||
| Температура стерилизации | 150 ℃ (максимум 20 минут) | ||||
| Давление | Рабочее давление | 0 ~ 10BAR | |||
| Контролировать давление воздуха | 5 ~ 8BAR | ||||
| Поверхностная обработка | Внутренняя поверхность | RA ≤ 0,8 мкм | |||
| Внешняя поверхность | RA ≤ 1,6 мкм | ||||
| Связь | Стандарт соединения | DIN, SMS, RJT, ISO, IDF, 3A | |||
| Метод подключения: Сварка 、 Поток 、 Три-залив 、 фланец | |||||
| Эксплуатировать режимы | Ручка | Ручка: ручка с двумя позициями, ручка с тремя позициями, ручка стержня в положении Fou, многопозиционная пластиковая ручка и многопозиционная ручка из нержавеющей стали | |||
| Привод | Пневматический привод из нержавеющей стали, пневматический алюминиевый привод, электрический привод | ||||
| Вариант | Интеллектуальный контроллер | 24 В. | |||
| 1/2 электромагнетизм клапан | |||||
| Датчик положения | 24 В. | ||||
| 2 датчик положения NPN/PNP | |||||
Этот пневматический санитарный дроссельный клапан предназначен для систем санитарных трубопроводов из нержавеющей стали. Он широко используется в:
Производство продуктов питания и напитков — пивоварение, соки, безалкогольные напитки, молочные продукты.
Молочная промышленность — переработка молока, производство сыра, переработка сыворотки.
Фармацевтическое производство — производственные линии, соответствующие требованиям GMP, обработка API
Биотехнология — контроль ферментации, биореакторные системы.
Косметика и средства личной гигиены — гигиенический контроль жидкости на линиях розлива
Дополнительные ссылки на приложения можно найти на нашей странице отраслевых решений ..
Каждый санитарный дроссельный клапан KONTE перед отправкой проходит многоступенчатую проверку:
Испытание материалов спектрометром для проверки соответствия
Визуальный контроль дефектов поверхности, заусенцев и точности размеров.
Испытание давлением и испытание на герметичность
Проверка твердости
100% осмотр с записью фотографий
Данные испытаний хранятся более 10 лет.
KONTE имеет сертификаты ISO 9001, CE, FDA и SIL. Узнайте больше на нашей странице контроля качества..
В1: Какие материалы уплотнений доступны для пневматического санитарного дроссельного клапана?
В стандартной конфигурации используется EPDM. В качестве опции доступны FPM (витон), силикон и NBR. Все материалы уплотнений соответствуют стандарту FDA 177.2600.
В2: Подходит ли этот клапан для процессов очистки CIP/SIP?
Да. Обработка внутренней поверхности Ra ≤ 0,8 мкм и уплотнения, соответствующие требованиям FDA, делают его пригодным для применения с очисткой на месте и пропариванием на месте. Максимальная температура стерилизации составляет 150°C в течение 20 минут.
Вопрос 3. Какие типы соединений поддерживаются?
Доступны сварные, резьбовые, Tri-Clamp и фланцевые соединения. Совместимые стандарты включают DIN, SMS, RJT, ISO, IDF и 3A.
Вопрос 4: Можно ли интегрировать привод с ПЛК или системой автоматизации?
Да. Клапан поддерживает интеллектуальные контроллеры постоянного тока 24 В, электромагнитные клапаны и датчики положения NPN/PNP для полной интеграции с ПЛК и автоматического управления процессом.
В5: Предлагаете ли вы OEM или индивидуальные конфигурации?
Да. KONTE обеспечивает OEM/ODM-производство, материалы по индивидуальному заказу и варианты под частной торговой маркой. Свяжитесь с нашей командой через страницу обслуживания , чтобы узнать требования к проекту.
В6: какое время выполнения заказа и есть ли у вас на складе?
Стандартные конфигурации часто доступны на наших 15 зарубежных складах для немедленной отправки. Индивидуальные заказы рассматриваются в течение 24 часов. Ежегодный показатель своевременности поставок превышает 98%.
