Что такое санитарный дроссельный клапан и как он работает?

Оглавление

1. Введение

2. Понимание санитарных дисковых затворов

3. Как работают санитарные дроссельные заслонки

4. Типы санитарных дисковых затворов

5. Ключевые компоненты и материалы

6. Применение в гигиенической промышленности

7. Преимущества и ограничения

8. Критерии выбора

9. Установка и обслуживание

10. Отраслевые стандарты и соответствие

11. Часто задаваемые вопросы

Управляющее резюме

Санитарные дисковые затворы — это важные устройства регулирования потока, разработанные специально для гигиенических применений в пищевой промышленности, производстве напитков, фармацевтической и биотехнологической промышленности. Эти санитарно-гигиенические дроссельные заслонки из нержавеющей стали имеют гладкую конструкцию без щелей, которая предотвращает рост бактерий и облегчает тщательную очистку. В этом подробном руководстве рассматриваются конструкция, эксплуатация, типы и применение сантехнических дроссельных заслонок , предоставляя специалистам отрасли знания, необходимые для выбора и обслуживания этих важнейших компонентов. Независимо от того, рассматриваете ли вы санитарный ручной дроссельный клапан или санитарный пневматический дроссельный клапан , понимание их функциональности обеспечивает оптимальную производительность в стерильных технологических средах.

Введение

В гигиенических перерабатывающих отраслях поддержание чистоты продукции и предотвращение загрязнения являются первостепенными задачами. Санитарный дроссельный клапан стал предпочтительным решением для регулирования расхода в приложениях, требующих строгих санитарных стандартов. В отличие от обычных промышленных клапанов, санитарно-гигиенические дисковые затворы специально разработаны с учетом строгих гигиенических требований, имеют гладкие поверхности, минимальное количество мертвых зон и материалы, соответствующие пищевым и фармацевтическим нормам.

Будучи ведущим производителем санитарно-гигиенических дроссельных заслонок , в отрасли наблюдаются значительные успехи в проектировании клапанов, автоматизации и производственных процессах. Современные санитарные дроссельные заслонки сочетают в себе эффективное управление потоком и простоту очистки, что делает их незаменимыми на производственных линиях, где целостность продукта не может быть нарушена.

В этой статье представлен углубленный анализ санитарно-гигиенических дроссельных заслонок, охватывающий принципы их конструкции, механизмы работы, различные типы, доступные на рынке, а также лучшие практики выбора и обслуживания в гигиенических целях.

Понимание санитарных дисковых затворов

Что делает поворотный клапан «санитарным»?

Санитарный дроссельный клапан отличается от стандартных промышленных дроссельных клапанов несколькими важными конструктивными особенностями:

Гигиенические элементы конструкции:

• Гладкие, полированные поверхности со значениями Ra обычно ≤0,8 мкм для предотвращения адгезии бактерий.

• Минимальное количество мертвых пространств , в которых могут содержаться загрязняющие вещества.

• Конструкция без щелей исключает места, где могут скапливаться остатки продукта.

• Дренажная конструкция обеспечивает полное удаление продукта во время циклов очистки.

• Уплотнения из пищевого эластомера , устойчивые к химическому разложению и соответствующие требованиям FDA.

Характеристики материалов: Наиболее распространенным материалом для изготовления сантехнических дроссельных заслонок является нержавеющая сталь 316L , которая обеспечивает превосходную коррозионную стойкость, долговечность и соответствие пищевым и фармацевтическим стандартам. Альтернативные материалы, такие как нержавеющая сталь 304, могут использоваться для менее требовательных применений.

Философия дизайна

Фундаментальным принципом проектирования санитарной арматуры является концепция «Санитарных стандартов 3-А», в которой подчеркивается:

1. Возможность очистки: все поверхности, контактирующие с продуктом, должны быть легко доступны для очистки.

2. Бактериологические характеристики: конструкция должна предотвращать рост бактерий и образование биопленок.

3. Совместимость материалов: компоненты должны быть совместимы с чистящими средствами и технологическими жидкостями.

Такие производители, как Konte, применяют эти принципы во всех своих продуктовых линейках , обеспечивая соответствие международным гигиеническим стандартам.

Как работают санитарные дроссельные заслонки

Основной принцип работы

Санитарный дроссельный клапан работает с помощью простого, но эффективного механизма, включающего круглый диск («бабочка»), установленный на вращающемся валу. Диск вращается внутри корпуса клапана для управления потоком:

Открытое положение (поворот на 90°):

• Диск располагается параллельно направлению потока.

• Жидкость проходит вокруг диска с минимальными ограничениями.

• Полная пропускная способность достигается

Закрытое положение (поворот 0°):

• Диск вращается перпендикулярно потоку.

• Диск прижимается к седлу клапана, создавая уплотнение.

• Поток полностью остановлен

Положение дросселирования (частичное вращение):

• Диск можно расположить под любым углом от 0° до 90°.

• Скорость потока модулируется в зависимости от угла диска.

• Обеспечивает переменное управление потоком

Уплотнительный механизм

Эффективность герметизации санитарного дроссельного клапана зависит от нескольких факторов:

Варианты конструкции сиденья:

Конфигурация	типа седла .	Наилучшие характеристики	уплотнения.
Одноместное сиденье	Эластомерное кольцо на корпусе клапана	Стандартное управление потоком	Хорошо подходит для применений с низким давлением
Двойное сиденье	Уплотнения на диске и корпусе	Процессы высокой чистоты	Превосходная герметичность
Металлическое сиденье	Контактные поверхности из нержавеющей стали	Высокотемпературные применения	Подходит для стерилизации паром.
Сиденье с тройным зажимом	Захваченная конструкция прокладки	Частая необходимость разборки	Легкий доступ для обслуживания

Методы срабатывания

Ручное управление: Санитарный ручной дроссельный клапан оснащен рычагом или маховиком, соединенным непосредственно со штоком клапана. Операторы физически поворачивают диск в нужное положение. Этот простой и надежный метод не требует внешнего источника питания и идеально подходит для приложений, в которых требуется нечастая регулировка.

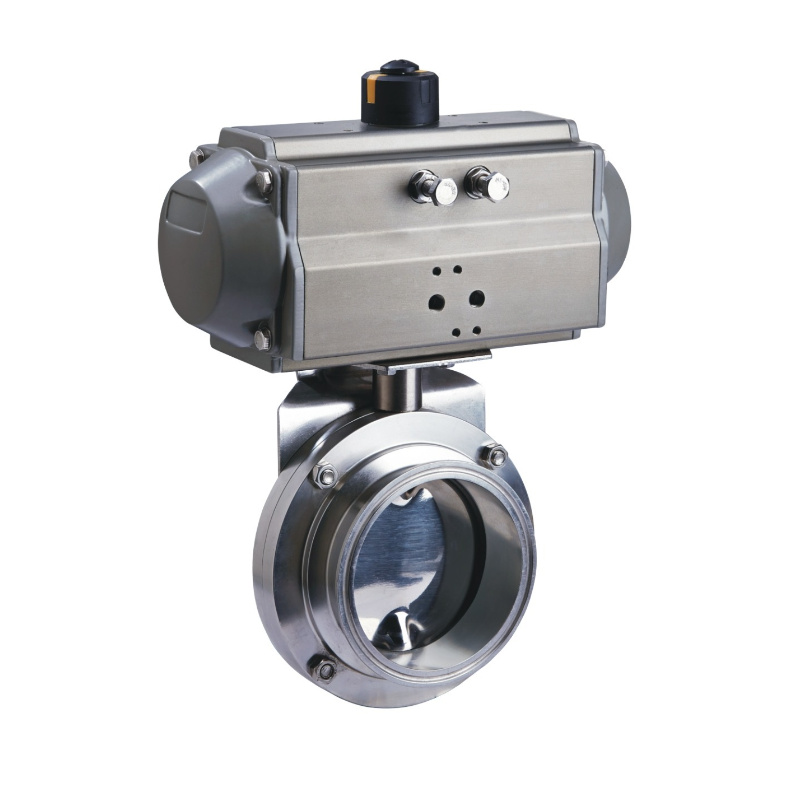

Пневматический привод: Санитарный пневматический дроссельный клапан использует сжатый воздух для привода приводного механизма, который вращает диск. Пневматический привод обеспечивает:

• Быстрые циклы открытия и закрытия

• Возможность удаленного управления

• Интеграция с автоматизированными системами управления

• Постоянное, повторяемое позиционирование

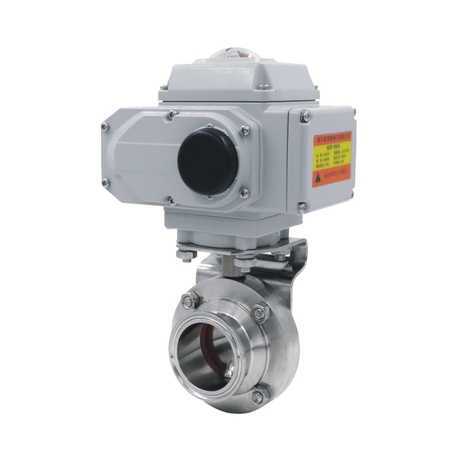

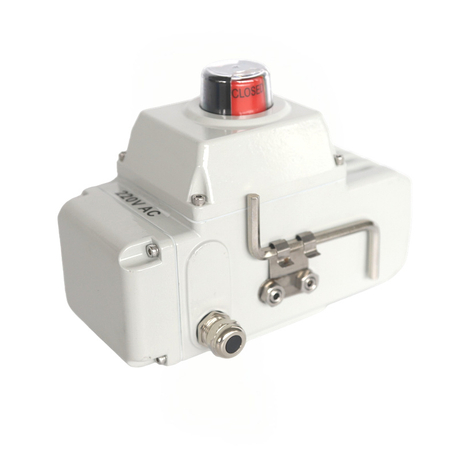

Электрический привод: электрические приводы обеспечивают точное позиционирование и обычно используются в автоматизированных системах обработки, требующих точного управления потоком и возможности регистрации данных.

Типы санитарных дисковых затворов

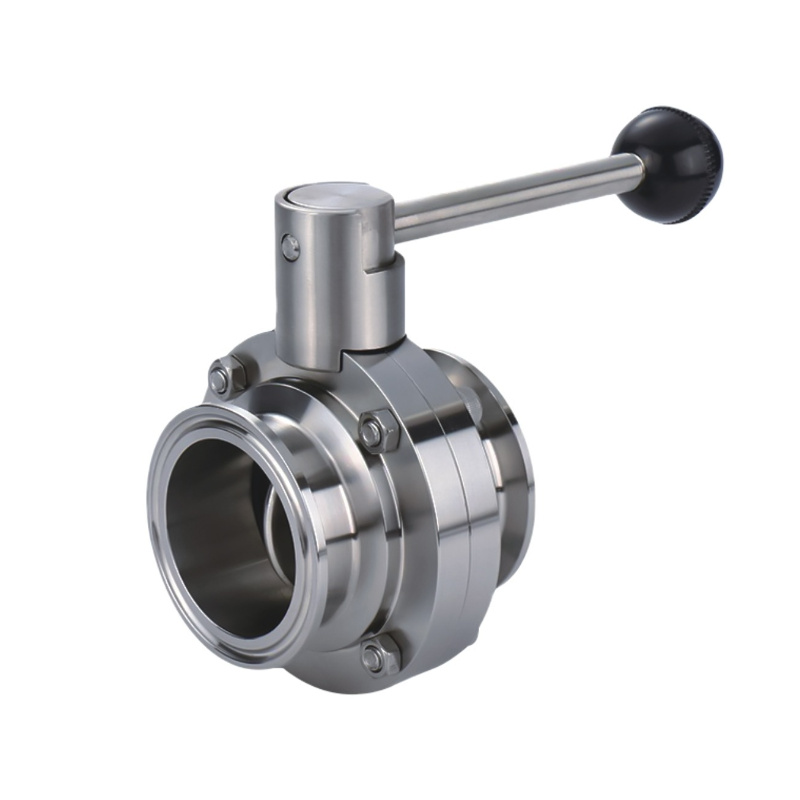

1. Санитарный двухстворчатый клапан с тройным зажимом

Санитарные двухстворчатые клапаны с тройным зажимом являются наиболее распространенной конфигурацией в гигиенических применениях. Он имеет:

Характеристики дизайна:

• Соединения с тройным зажимом на входе и выходе

• Быстрая сборка и разборка без инструментов.

• Захватывающая конструкция прокладки, предотвращающая загрязнение

• Легкий доступ для осмотра и обслуживания

Типичные применения:

• Линии по переработке молочных продуктов

• Системы производства напитков

• Операции по транспортировке фармацевтических препаратов

• Косметическое производство

Эта конструкция отлично подходит для применений, требующих частой очистки, проверки или замены продукта.

2. Фланцевый санитарный дроссельный клапан

В пневматических фланцевых санитарных дисковых затворах используются болтовые фланцевые соединения вместо тройных зажимов. Эта конфигурация предлагает:

Преимущества:

• Возможность более высокого номинального давления

• Пригодность для постоянной установки

• Уменьшение количества точек подключения в приложениях большого диаметра.

• Совместимость со стандартами фланцев ASME/ANSI и DIN.

Лучшие варианты использования:

• Крупномасштабные производственные мощности

• Системы обработки высокого давления

• Требования к постоянной установке

• Основные области применения технологической линии

3. Клапан-бабочка со сварным концом

В большинстве стационарных установок санитарно-гигиенические дроссельные заслонки с приварными концами интегрируются непосредственно в технологический трубопровод посредством орбитальной сварки:

Преимущества:

• Устраняет потенциальные точки утечки

• Максимально плавный путь потока

• Максимальная гигиеническая целостность

• Нет прокладок для замены

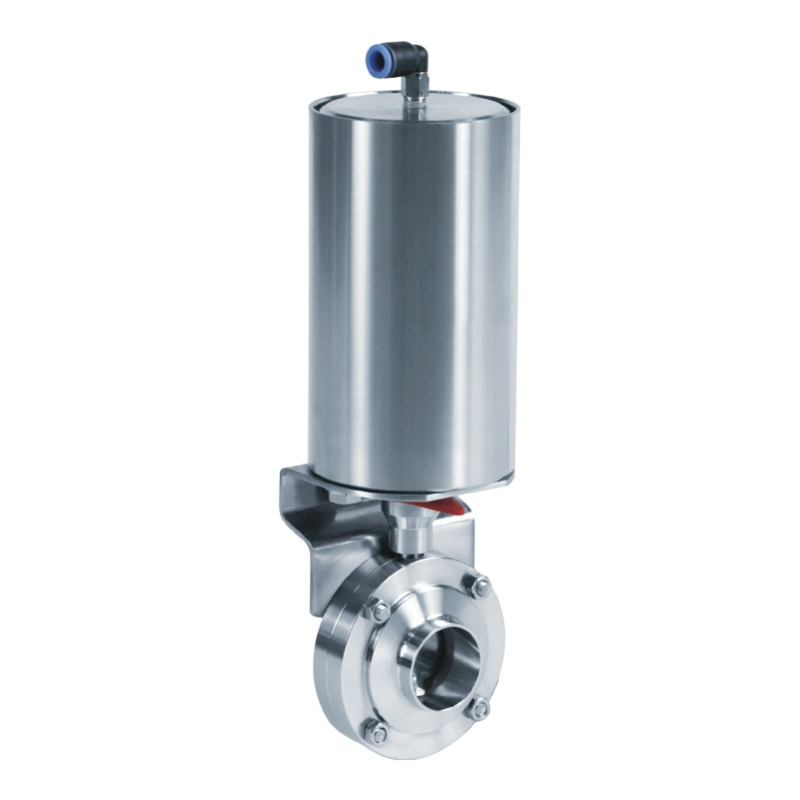

4. Вертикальный санитарный дроссельный клапан с дистанционным управлением

Вертикальный санитарный дроссельный клапан с дистанционным управлением имеет специальную конструкцию для применений, где:

Уникальные особенности:

• Вертикальная ориентация установки

• Удлиненный шток для установки приводов вдали от технологических зон.

• Дистанционное управление с панели управления

• Идеально подходит для применения на дне резервуара

Специализированные варианты

Позиционирующие дисковые затворы: оснащены позиционерами и системами обратной связи для точного регулирования расхода.

Многоходовые дисковые затворы: предназначены для отклонения или смешивания потоков в сложных технологических конфигурациях.

Ключевые компоненты и материалы

Основные компоненты

Полный комплект дроссельной заслонки из санитарной нержавеющей стали состоит из:

Основные компоненты:

Функция	компонента .	Варианты материалов.	Основные соображения.
Корпус клапана	Вмещает диск и обеспечивает путь потока	нержавеющая сталь 316L, нержавеющая сталь 304	Чистота поверхности Ra ≤0,8 мкм
Диск-бабочка	Управляет потоком посредством вращения	316Л СС	Сбалансированная конструкция для снижения крутящего момента
Клапан стебель	Передает усилие срабатывания на диск	316Л СС	Герметичный для предотвращения загрязнения
Седло/Уплотнение	Обеспечивает запорное уплотнение	ЭПДМ, силикон, витон, ПТФЭ	Требуется соответствие FDA/USP
Привод	Обеспечивает рабочую силу	Пневматический цилиндр, Электродвигатель	Размер соответствует требованиям к крутящему моменту клапана
Соединение заканчивается	Интерфейсы с трубопроводами	Три-зажим, фланец, сварка	Соответствие существующим системным стандартам

Критерии выбора материала

Марки нержавеющей стали:

Нержавеющая сталь 316L:

• Самое низкое содержание углерода сводит к минимуму осаждение карбидов.

• Превосходная коррозионная стойкость в кислых средах

• Предпочтителен для контакта с фармацевтическими препаратами и пищевыми продуктами.

• Соответствует FDA 21 CFR 177.2600.

Нержавеющая сталь 304:

• Экономически эффективная альтернатива для применений с нейтральным pH.

• Адекватная коррозионная стойкость для многих пищевых процессов.

• Не рекомендуется для сред с высоким содержанием хлора.

Выбор эластомера:

EPDM (мономер этиленпропилендиена):

• Отличная устойчивость к воде и пару

• Диапазон температур: от -40°C до +140°C.

• Идеально подходит для молочных продуктов и напитков.

• Соответствует FDA

Силикон:

• Широкий температурный диапазон: от -60°C до +180°C.

• Отличная гибкость и герметизирующие свойства.

• Распространен в фармацевтических приложениях

• Сертификат USP класса VI

Витон (ФКМ):

• Превосходная химическая стойкость

• Подходит для агрессивных чистящих средств.

• Диапазон температур: от -20°C до +200°C.

• Более высокая стоимость, но увеличенный срок службы.

Применение в гигиенической промышленности

Производство продуктов питания и напитков

Санитарные дисковые затворы играют решающую роль в производстве продуктов питания и напитков:

Молочная промышленность:

• Системы приема и передачи молока

• Процессы разделения сливок

• Линии по производству сыра и йогурта

• Управление контуром CIP (очистка на месте)

Производство напитков:

• Переработка и смешивание соков

• Линии по производству безалкогольных напитков

• Пивоваренное брожение и трансфер

• Винодельческие операции

Пищевая промышленность:

• Производство соусов и приправ

• Переработка пищевого масла

• Кондитерское производство

• Производство готовых продуктов питания

Фармацевтика и биотехнология

Фармацевтический сектор требует самых высоких стандартов чистоты, поэтому санитарная арматура необходима:

Приложения:

• Производство активных фармацевтических ингредиентов (API)

• Стерильные операции наполнения и отделки

• Биореакторные системы

• Системы WFI (вода для инъекций)

• Подготовка и перенос буфера

Требования соответствия:

• Сертификация эластомера USP класса VI

• FDA 21 CFR часть 11 для автоматизированных систем

• Соответствие cGMP (действующей надлежащей производственной практике)

• Документация по валидации и отслеживание материалов

Косметика и уход за собой

Косметическое производство требует соблюдения санитарных условий, аналогичных пищевой промышленности:

• Производство лосьонов и кремов

• Производство шампуней и кондиционеров

• Системы составления макияжа

• Операции по смешиванию ароматов

Биотехнологические приложения

Современные биотехнологические предприятия используют санитарные дроссельные заслонки в:

• Приготовление сред для клеточных культур

• Процессы ферментации

• Последующая очистка

• Системы буферного обмена

Преимущества и ограничения

Ключевые преимущества

Эксплуатационные преимущества:

1. Компактная конструкция: более короткие габаритные размеры по сравнению с задвижками или шаровыми кранами сокращают требования к пространству для установки.

2. Быстрая работа: быстрый поворот на четверть оборота обеспечивает быстрое изменение технологического процесса и аварийное отключение.

3. Экономическая эффективность: более низкие первоначальные затраты по сравнению с другими типами санитарно-гигиенических клапанов, особенно больших размеров.

4. Характеристики потока: в полностью открытом состоянии диск обтекаемой формы создает минимальный перепад давления.

5. Доступность для обслуживания: простая конструкция с меньшим количеством движущихся частей снижает сложность обслуживания.

6. Возможность очистки: гладкие внутренние поверхности и минимальное количество щелей облегчают тщательную очистку безразборной мойки.

7. Универсальность: Доступны ручные, пневматические и электрические конфигурации для удовлетворения различных требований автоматизации.

Ограничения, которые следует учитывать

Ограничения приложения:

1. Характеристики дросселирования: не идеальны для точной модуляции потока из-за нелинейных характеристик потока.

2. Падение давления при дросселировании: частично открытые положения создают значительную турбулентность и потерю давления.

3. Двунаправленное уплотнение: стандартные конструкции могут не обеспечивать одинаковую эффективность уплотнения в обоих направлениях потока.

4. Риск кавитации: работа на высоких скоростях может вызвать кавитационные повреждения при частичных отверстиях.

5. Износ седла: седла из эластомера могут со временем изнашиваться, особенно при абразивной работе или при частой езде на велосипеде.

Критерии выбора

Определение требований к клапану

При выборе санитарного дроссельного клапана учитывайте следующие важные факторы:

Параметры процесса:

Характеристики потока:

• Требования к расходу (как нормальному, так и максимальному)

• Вязкость и плотность жидкости

• Наличие взвешенных твердых веществ или частиц

• Диапазон температур во время работы и очистки

Соображения по давлению:

• Максимальное рабочее давление

• Допуск перепада давления на клапане

• Требования к вакуумному обслуживанию

• Скачки давления при запуске насоса

Совместимость материалов:

Оцените совместимость материалов клапана и:

• Технологические жидкости (продукты)

• Чистящие химикаты (каустик, кислота, дезинфицирующие средства)

• Методы стерилизации (паровая, химическая, радиационная)

• Экстремальные рабочие температуры

Стандарты подключения:

Подберите торцевые соединения клапана к существующей трубопроводной инфраструктуре:

• Tri-clamp: наиболее гибкий, идеально подходит для диаметров от 0,5 до 6 дюймов.

• Фланец: лучше для больших диаметров (6 дюймов и выше).

• Приварные концы: Стационарные установки, требующие максимальной гигиены.

Требования к активации:

Выбирайте способ срабатывания исходя из:

• Частота переключения клапанов

• Необходимость интеграции систем автоматизации

• Доступные коммуникации (сжатый воздух, электроэнергия)

• Требования безопасности (безопасное позиционирование)

Рекомендации по выбору размера

Правильный размер клапана обеспечивает оптимальную производительность:

Рекомендации по скорости потока:

• Типичная скорость: 5–10 футов в секунду для жидкостей.

• Максимальная скорость: 15 футов в секунду, чтобы избежать эрозии.

• Системы CIP: минимум 5 футов в секунду для эффективной очистки.

Расчет Cv: используйте коэффициент расхода клапана (Cv) для определения подходящего размера с учетом требований к расходу и приемлемого перепада давления.

Установка и обслуживание

Рекомендации по установке

Монтажная ориентация:

Горизонтальный трубопровод:

• Шток должен быть горизонтальным или под углом 45°.

• Избегайте вертикального положения штока, чтобы предотвратить загрязнение уплотнения.

• Убедитесь, что диск открывается против нормального направления потока для сбалансированного крутящего момента.

Вертикальный трубопровод:

• Используйте вертикальные варианты с дистанционным управлением

• Привод должен быть доступен для обслуживания.

• Рассмотрите возможность защиты уплотнения штока от капель продукта.

Процедуры подключения:

Установка тройного зажима:

1. Осмотрите прокладку на наличие повреждений или загрязнений.

2. Центральная прокладка между втулками

3. Расположите зажимную ленту равномерно

4. Затягивайте равномерно с рекомендованным моментом затяжки (обычно 15–25 футо-фунтов).

5. Проверьте правильность уплотнения и выравнивания.

Фланцевая установка:

1. Проверьте чистоту поверхности фланца и состояние прокладки.

2. Нанесите прокладку в соответствии со спецификациями производителя.

3. Вставьте болты и затяните вручную

4. Затяните болты звездочкой до указанных значений.

5. Повторная затяжка после первоначального повышения давления

Профилактическое обслуживание

График регулярных проверок:

Ежедневные проверки:

• Визуальный осмотр на предмет утечек

• Проверьте правильность работы привода

• Проверьте точность индикации положения

Ежемесячные процедуры:

• Смазка привода (при необходимости)

• Проверка состояния уплотнений

• Проверка плавности работы

Ежеквартальное обслуживание:

• Полное циклическое испытание клапанов

• Измерение требуемого крутящего момента

• Проверка седла на предмет износа или повреждений

Ежегодный капитальный ремонт:

• Полная разборка и чистка

• Замена эластомерного уплотнителя

• Обновление уплотнения штока

• Обслуживание и калибровка привода

Очистка и стерилизация

Протоколы CIP (очистка на месте):

Эффективная CIP требует:

• Скорость потока минимум 5 футов в секунду

• Полное открытие клапана во время циклов очистки

• Температура и химическая концентрация в соответствии с требованиями процесса

• Адекватное время контакта (обычно 10-20 минут за цикл)

Пример последовательности CIP:

1. Предварительное полоскание: промывка водой для удаления сильного загрязнения.

2. Едкая стирка: Щелочное моющее средство при температуре 70–80°C.

3. Промежуточное полоскание: Удалить остатки химикатов.

4. Кислотная промывка: удаление минеральных отложений (при необходимости).

5. Окончательное полоскание: Очищенная вода до нейтрального pH.

6. Санитарная обработка: паровое или химическое дезинфицирующее средство.

SIP (стерилизация на месте):

Для фармацевтических применений SIP с использованием насыщенного пара:

• Температура пара: 121-134°С.

• Время воздействия: минимум 20-30 минут.

• Убедитесь, что материалы клапана выдерживают термоциклирование.

• Используйте металлические сиденья для многократного воздействия пара.

Ручная очистка:

При разборке необходима чистка:

1. Снимите клапан из системы в соответствии с процедурами.

2. Аккуратно разберите компоненты

3. Очистите все поверхности соответствующими моющими средствами.

4. Осмотрите на наличие повреждений или износа

5. Продезинфицировать перед сборкой

6. Очистка и проверка документов

Отраслевые стандарты и соответствие

Нормативная база

Производители сантехнических дроссельных заслонок должны соблюдать несколько отраслевых стандартов:

Международные стандарты:

Санитарные нормы 3-А:

• Определяет критерии гигиенического проектирования молочного оборудования.

• Охватывает материалы, качество поверхности и дренируемость.

• Широко применяется в пищевой промышленности.

EHEDG (Европейская группа гигиенической инженерии и дизайна):

• Устанавливает гигиенические рекомендации по проектированию.

• Программа сертификации оборудования

• Подчеркивает легкость очистки и устойчивость к бактериям.

Стандарты ИСО:

• ISO 14159: Гигиенические требования к конструкции оборудования.

• ISO 2852: Размеры фитингов из нержавеющей стали.

• ISO 1127: Соединения труб из нержавеющей стали.

Региональные правила:

FDA (США):

• 21 CFR, часть 177: Материалы, контактирующие с пищевыми продуктами.

• Правила cGMP для фармацевтического оборудования

• Требования к валидации и документации

Регламенты ЕС (Европейский Союз):

• EC 1935/2004: Материалы, контактирующие с пищевыми продуктами.

• EC 2023/2006: Надлежащая производственная практика

• Требования к отслеживанию материалов

Гарантия качества

Ведущие производители, такие как Konte, реализуют комплексные меры контроля качества :

Качество изготовления:

• Сертификация и отслеживание сырья

• Проверка качества поверхности (измерение значения Ra)

• Проверка размеров в соответствии со спецификациями

• Испытание под давлением и обнаружение утечек

• Проверка состава материала

Документация:

• Сертификаты материалов (3.1 или 3.2 по EN 10204)

• Сертификаты испытаний под давлением

• Отчеты о состоянии поверхности

• Протоколы сборки и калибровки

Программы сертификации. Производители должны иметь соответствующие сертификаты, в том числе:

• ISO 9001: Системы менеджмента качества.

• ISO 14001: Экологический менеджмент.

• OHSAS 18001: Охрана труда и безопасность.

• Отраслевые сертификаты (3-A, EHEDG)

Заключение

Санитарный дроссельный клапан представляет собой важнейший компонент гигиенических технологических процессов в пищевой промышленности, производстве напитков, фармацевтической и биотехнологической промышленности. Понимание принципов проектирования, эксплуатационных характеристик и правильных критериев выбора позволяет инженерам и операторам определить оптимальную конфигурацию клапана для их конкретных применений.

Независимо от того, выбираете ли вы санитарный ручной дроссельный клапан для простого двухпозиционного управления или санитарный пневматический дроссельный клапан для автоматизированных технологических систем, тщательный учет технологических требований, совместимость материалов и доступность для обслуживания гарантируют долгосрочную работу и соответствие строгим гигиеническим стандартам.

Для успешного внедрения необходимо Поскольку технологии обработки продолжают развиваться, санитарные дисковые затворы будут оставаться основополагающими для поддержания чистоты продукта и эффективности процессов в гигиенических применениях. сотрудничество с авторитетными производителями санитарно-гигиенических дроссельных заслонок , которые поддерживают строгие стандарты качества и предоставляют комплексную сервисную поддержку.

Для отраслей, которым необходимы надежные решения, поддерживаемые опытными производителями, партнерство с признанными дистрибьюторами обеспечивает доступ к качественной продукции и техническим знаниям, необходимым для оптимальной работы системы.

Часто задаваемые вопросы

1. В чем разница между санитарной дроссельной заслонкой и стандартной дроссельной заслонкой?

Санитарные дисковые затворы имеют полированную поверхность (Ra ≤0,8 мкм), конструкцию без щелей, материалы, соответствующие требованиям FDA, а также дренируемую конструкцию, специально предназначенную для гигиенических применений. Стандартные промышленные дроссельные заслонки лишены этих специальных функций и непригодны для использования в пищевой или фармацевтической промышленности.

2. Можно ли использовать санитарные дроссельные заслонки для регулирования расхода или только для двухпозиционного управления?

Хотя санитарно-гигиенические дроссельные заслонки могут дросселировать поток, они не идеальны для точного регулирования из-за нелинейных характеристик потока. Они лучше всего подходят для двухпозиционного управления или базовой регулировки расхода. Для точного регулирования рассмотрите возможность использования регулирующих клапанов с позиционерами.

3. Как часто следует заменять уплотнения санитарно-гигиенических дроссельных заслонок?

Частота замены зависит от условий эксплуатации, но обычно эластомерные уплотнения следует проверять ежеквартально и заменять ежегодно или при обнаружении износа, деформации при сжатии или снижения эффективности уплотнения. Высокоцикличная или агрессивная химическая работа может потребовать более частой замены.

4. Какую максимальную температуру выдерживает санитарный дроссельный клапан?

Температурные пределы зависят от типа эластомера: EPDM выдерживает до 140°C, силикон - до 180°C, а Viton - до 200°C. Для более высоких температур или стерилизации паром выше 140°C рекомендуется использовать металлические конструкции седла.

5. Какие соединения лучше использовать для сантехнических дроссельных заслонок: трехзажимные или фланцевые?

Соединения Tri-clamp отличаются меньшими размерами (0,5–6 дюймов), что обеспечивает быструю разборку для проверки и очистки. Фланцевые соединения предпочтительнее для больших диаметров (6 дюймов и выше), стационарной установки и приложений с более высоким давлением. Выбирайте в зависимости от требований вашей системы и потребностей в доступе для обслуживания.
