Выбор правильного пневматического углового седельного клапана зависит от жидкости, которую вы контролируете, а не только от размера трубы. Независимо от того, работаете ли вы с водой, паром, газом, маслом, кислотой или щелочью, важно выбрать правильный материал корпуса, уплотнение и тип соединения. В этом руководстве описывается работа клапана, советы по выбору различных сред, ключевые факторы, типичные области применения и ошибки, которых следует избегать. Это поможет вам повысить надежность системы, продлить срок службы клапана и сократить время простоя.
Что такое пневматический клапан с угловым седлом?
Почему тип жидкости важен при выборе пневматического клапана с угловым седлом?
Как выбрать пневматический угловой седельный клапан для воды, пара, газа, масла, кислоты и щелочи
Ключевые факторы, которые следует учитывать при выборе пневматического клапана с наклонным седлом
Распространенное применение пневматических угловых седельных клапанов
Распространенные ошибки выбора, которых следует избегать
Часто задаваемые вопросы
Ключевое слово: Пневматический угловой седельный клапан , Санитарные клапаны , Угловой седельный клапан из нержавеющей стали Угловой седельный клапан , с пневматическим приводом , Угловой седельный клапан с резьбой , Фланцевый угловой седельный клапан

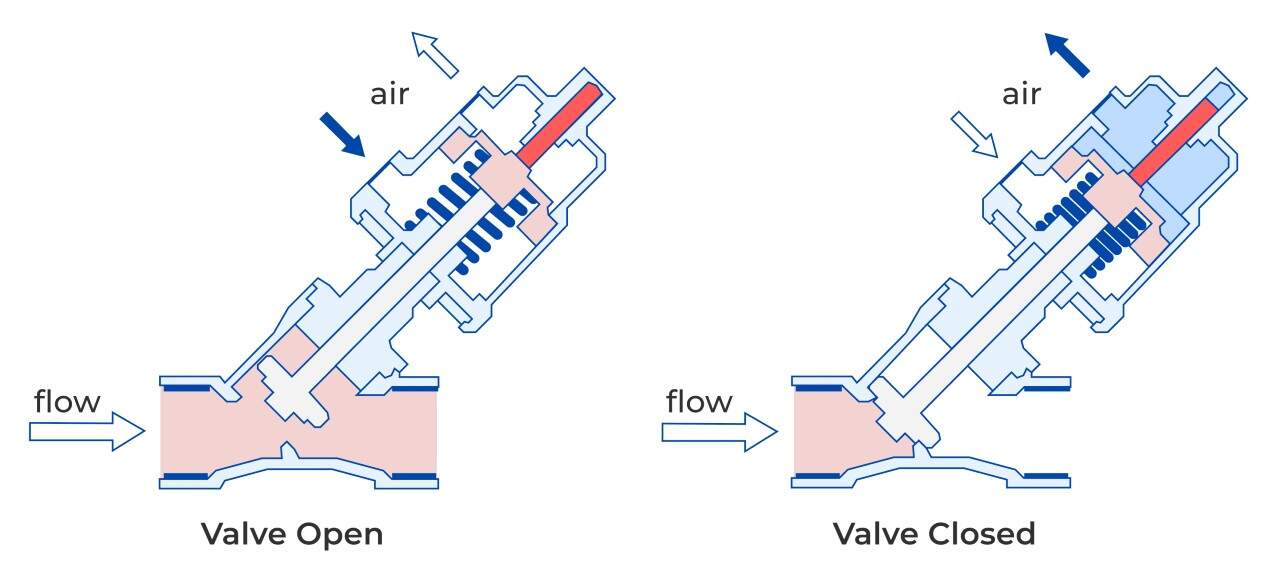

Пневматический клапан с наклонным седлом представляет собой 2/2-ходовой поршневой клапан, который использует сжатый воздух для подъема плунжера с наклонного седла , позволяя жидкости проходить через него с минимальным сопротивлением. Клапан с угловым седлом представляет собой 2/2-ходовой поршневой клапан с пневматическим приводом для жидкостей, газов, пара и некоторых агрессивных жидкостей, включая вакуум.
Угловой Y-образный корпус является определяющей особенностью , поскольку седло расположено под углом, поэтому в открытом положении поток воздуха минимально затруднен, что приводит к отличной скорости потока и низким потерям давления. Такая конструкция также придает клапану исключительную долговечность — эти клапаны могут выполнять миллионы циклов в сложных условиях, таких как пар, вода и агрессивные среды, и могут выполнять до 1000 циклов в час с ожидаемым сроком службы более 10 миллионов циклов..
Тип жидкости определяет материал корпуса, состав уплотнения и номинальное давление, а не наоборот. Выбор уплотнений и материалов корпуса, не соответствующих рабочей среде, является основной причиной преждевременного выхода клапана из строя.
Материал корпуса определяет базовый уровень коррозии и температуры: латунь подходит для воды, воздуха и мягких химикатов, а нержавеющая сталь идеально подходит для агрессивных сред и высокотемпературных применений, обеспечивая превосходную коррозионную стойкость для процессов производства продуктов питания, напитков, фармацевтических и нефтехимических продуктов.
Материал уплотнения определяет реальные эксплуатационные пределы, поскольку выбор подходящих материалов корпуса и уплотнений имеет решающее значение для совместимости с контролируемыми средами и долгосрочной надежности . Например, EPDM хорошо подходит для питьевой воды, поскольку не влияет на вкус воды, тогда как уплотнения на основе ПТФЭ выдерживают гораздо более агрессивные химические среды.
Для каждой категории жидкости требуется различная комбинация материалов и уплотнений. Подбор химического состава седел и уплотнений в соответствии с технологической жидкостью продлевает срок службы и предотвращает утечки.
| Жидкость/Применение | Рекомендуемый орган | Рекомендуемое уплотнение | Примечания |
Очистка воды | Нержавеющая сталь или латунь | ЭПДМ, НБР | EPDM обладает превосходной стойкостью к горячей воде, пару и слабым химическим веществам, обычно используемым в системах отопления и охлаждения. |
Паропроводы | Нержавеющая сталь (CF8/CF8M) | ПТФЭ | Клапаны с угловым седлом обрабатывают пар под высоким давлением с минимальным износом, обеспечивая надежную стерилизацию. |
Системы сжатого воздуха | Нержавеющая сталь или пластик | НБР | NBR маслостойкий и обладает хорошей эластичностью, идеально подходит для сжатого воздуха и гидравлического масла. |
Перекачка нефти и топлива | Нержавеющая сталь | ФКМ/ПТФЭ | Устойчив к средам на основе нефти и умеренным температурам. |
Химическая обработка (кислота и щелочь) | Нержавеющая сталь (316) | ПТФЭ/ППЛ | ПТФЭ обеспечивает высокую температурную и коррозионную стойкость с низким коэффициентом трения, подходит для сильных кислот, щелочей и высокотемпературных сред. |

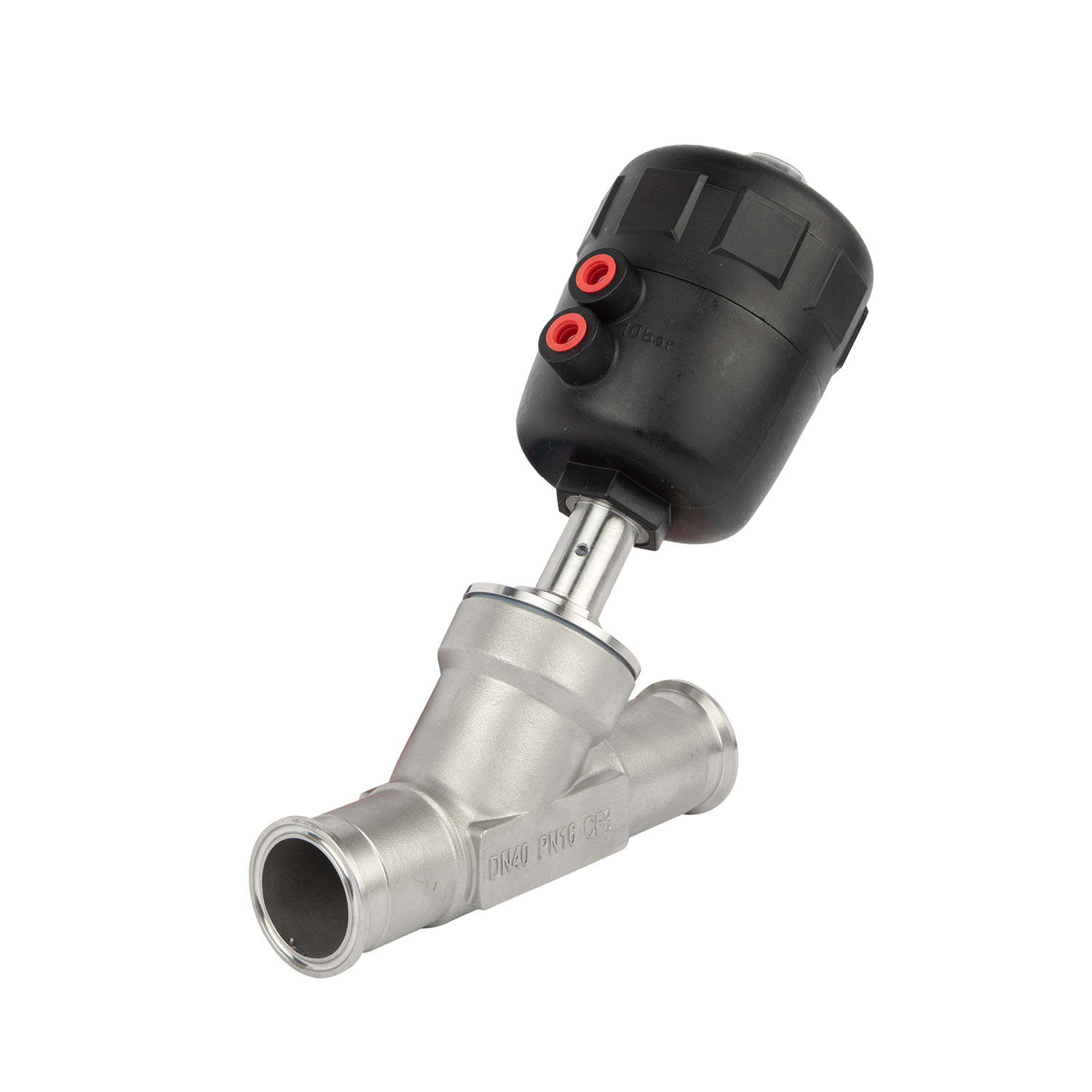

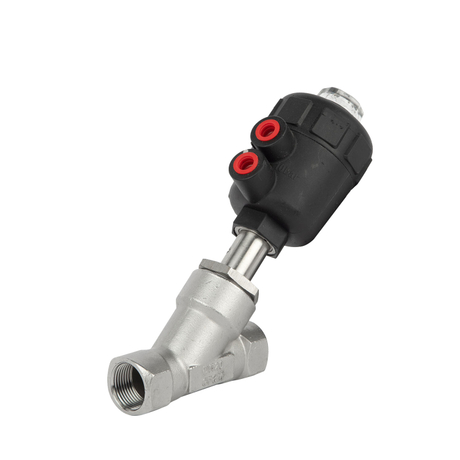

Информацию о резьбовых соединениях для общего обслуживания см. в разделе «Регулировка пневматического углового седельного клапана с резьбой» . Для сварных стационарных трубопроводных установок обычно выбирают пневматический сварной угловой седельный клапан из нержавеющей стали , поскольку его сварное соединение подходит для стационарных установок на трубопроводах малого и среднего размера.
Помимо совместимости жидкостей, четыре механических фактора определяют долгосрочную производительность.
4.1 Материал корпуса.
Нержавеющая сталь устойчива к коррозии и высоким температурам, а версии с пластиковым приводом подходят для использования внутри помещений с низкой агрессивной средой. Пластиковый пневматический фланцевый угловой седельный клапан представляет собой экономичный вариант для воды, воздуха и мягких химикатов.
4.2 Тип подключения.
Тип и размер соединения имеют решающее значение для правильной интеграции с вашей системой трубопроводов. Клапаны доступны в резьбовом, фланцевом и вставном вариантах, каждый из которых предлагает различные преимущества при установке. Резьбовые типы подходят для труб малого диаметра, а фланцевые типы подходят для линий высокого давления или большего диаметра.
4.3 Функция привода (НЗ/НО).
Клапаны NC остаются закрытыми при отсутствии давления воздуха и открываются при активации пневматического сигнала, в то время как клапаны NO остаются открытыми без активации и закрываются при подаче давления.
4.4 Номинальные значения давления и температуры.
Учитывайте условия эксплуатации, включая максимальное давление в системе, тип среды и температуру, поскольку применение при высоких температурах может снизить способность клапана выдерживать давление.
4.5 Санитарные требования.
Для систем, поддерживающих CIP, выберите пневматический санитарный клапан с наклонным седлом и полированным самодренирующимся корпусом — см. полный ассортимент санитарных клапанов .
Эти клапаны лучше всего работают в многоцикловых, высокотемпературных или критических с точки зрения гигиены процессах. Они используются в пищевой, химической, нефтегазовой, а также в сфере водоснабжения и канализации.
Водоочистка – надежное перекрытие линий чистой и сточной воды
Системы сжатого воздуха – быстродействующее управление с низким потреблением воздуха
Паропроводы – герметичное уплотнение при высоких температурах и давлениях
Перекачка нефти и топлива – коррозионностойкая обработка углеводородов
Химическая обработка (кислота и щелочь) – клапаны с уплотнением из ПТФЭ для агрессивных сред
Подробную информацию об отраслевых характеристиках можно найти в разделе «Решения» .
Использование клапанов с пластиковым корпусом на паровых или высокотемпературных линиях — термическое напряжение приведет к растрескиванию корпуса привода.
Не обращая внимания на химический состав уплотнений : уплотнения из Buna-N при работе с сильными кислотами быстро разрушаются, тогда как нейлон имеет ограниченную стойкость к щелочам и кислотам и может работать только при более низких температурах.
Занижение размера привода для линий высокого давления, что препятствует полному закрытию и вызывает утечки.
Несоответствие типа соединения существующим трубопроводам, что приводит к дорогостоящим доработкам.
В случае сомнений проконсультируйтесь напрямую с производителем, а не гадайте о спецификациях — для получения технической поддержки ознакомьтесь с профилем компании KONTE .
1. Какие материалы используются в пневматических угловых седельных клапанах?
Обычными материалами корпуса являются латунь для мягких сред и нержавеющая сталь для агрессивных или высокотемпературных сред.
2. Может ли пневматический клапан с наклонным седлом работать с паром?
Да. Клапаны с угловым седлом могут работать с паром под высоким давлением с минимальным износом, обеспечивая надежную стерилизацию.
3. В чем разница между резьбовыми и фланцевыми угловыми седельными клапанами?
Резьбовые клапаны подходят для труб меньшего размера и требуют более простой установки, тогда как фланцевые клапаны рассчитаны на большие диаметры и более высокие давления благодаря болтовым герметичным соединениям.
4. Подходят ли пневматические клапаны с угловым седлом для работы с кислотами или щелочами?
Да, если они оснащены седлами из ПТФЭ или ППЛ и корпусом из нержавеющей стали 316, устойчивым к химическому воздействию при повышенных температурах.
5. В чем разница между клапанами NC и NO?
Клапаны NC остаются закрытыми без воздуха и открываются по сигналу; НИКАКИЕ клапаны не остаются открытыми без воздуха и закрываются по сигналу.
6. Какое уплотнение лучше всего подходит для питьевой воды?
EPDM рекомендуется для питьевой воды, поскольку он не влияет на вкус воды.
