| Количество: | |
|---|---|

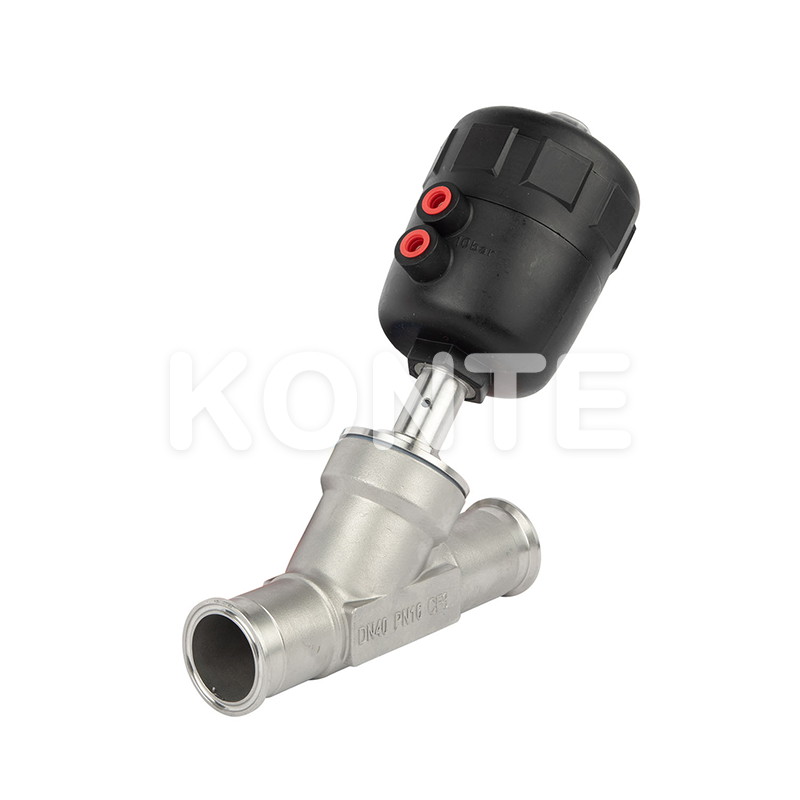

Особенности продукта
▶ Клапан предлагает большую скорость потока, низкое сопротивление и без воды.
▶ Y-образная конструкция увеличивает скорость потока на 30%.
▶ Разработано для чрезвычайно долгого срока службы.
▶ Сиденье клапана автоматически выровнено, само смазывание и без технического обслуживания.
▶ Цилиндр привода изготовлен из полиамида, нержавеющей стали и алюминиевого сплава, обеспечивая стабильные характеристики в суровых условиях.
Технические параметры
| Элемент | Спецификация |
| Давление трубопровода | 0–1,6 МПа |
| Контрольное давление | 0,3–0,8 МПа |
| Контроль среда | Нейтральный газ или воздух |
| Клапан материал тела | CF8, CF8M |
| Герметичный материал | PTFE, RPTFE, PPL |
| Цилиндрический материал | Полиамид, CF8, алюминиевый сплав |
| Средняя температура | 20 ° C до 180 ° C. |
| Температура окружающей среды | -20 ° C до 80 ° C. |
| Режим управления | Обычно закрытый (NC), Односимужный Обычно открытый (NO), одноразовое, одноразовое, одноразовое, ручное, ручное, ручное |
| Методы соединения | Резьбовые, сварные, быстро-установленные (зажим), фланцевой |
| Применимая среда | Вода, нефть, газ |
Размер модели
| Модель | L | d | D | D1 | A | Привод |
| DN10 | 120 | 9.4 | 12.7 | 25 | 64 | φ50 |
| DN15 | 120 | 15 | 21 | 25/34/50,5 | 64 | φ50 |
| DN20 | 140 | 21 | 28.5 | 50.5 | 64 | φ50 |
| DN25 | 160 | 28 | 35 | 50.5 | 80 | φ63 |
| DN25 | 160 | 28 | 35 | 50.5 | 100 | φ80 |
| DN32 | 175 | 33 | 41 | 50.5 | 100 | φ80 |
| DN40 | 190 | 38 | 43 | 50.5 | 100 | φ80 |
| DN50 | 210 | 48 | 54 | 64 | 126 | φ100 |
| φ63 | 210 | 58 | 63.5 | 77.5 | 126 | φ100 |
| DN65 | 225 | 68 | 77 | 91 | 126 | φ100 |
| DN65 | 225 | 68 | 77 | 91 | 156 | φ125 |
| DN80 | 260 | 85 | 89 | 106 | 156 | φ125 |
Диапазон приложений
Системы заполнения пива и напитков
Фармацевтическое и медицинское оборудование
Очистка воды и сточных вод
Печать, окрашивание и пенообразование
Химическая промышленность и высокотемпературная стерилизация
Газовая промышленность
