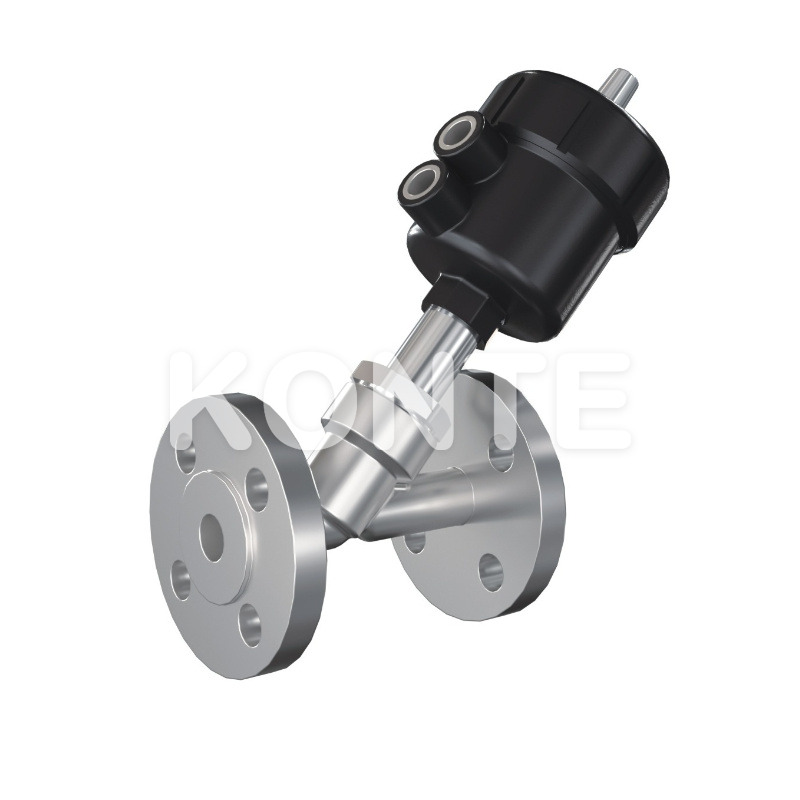

Особенности продукта
▶ Пневматическое действие, быстрый ответ
Использует пневматическую поршню для быстрого применения - открытие и закрытие в миллисекундах.
▶ Конструкция угла на угловой серии, низкая сопротивление потока / высокая скорость потока
Угловое расположение ствола к сиденью позволяет прямо через поток, давая низкий коэффициент потока и высокое использование номинального диаметра.
▶ Тело из нержавеющей стали, устойчивое к коррозии и высокотехнологичным
Стандартная конструкция из нержавеющей стали 304 или 316L противоречит широкому ассортименту химических веществ; может обрабатывать паровое обслуживание до 180 ° C.
▶ Самосборное место для предотвращения наращивания депозита
Интерфейс сиденья подъемного типа создает самостоятельное действие при закрытии, эффективно предотвращая блокировку частицами или отложениями.
▶ Фланцевое соединение, легкая установка / надежное уплотнение
Стандартные фланцы ANSI/DIN обеспечивают быструю интеграцию с системами трубопроводов; Прокладки O -Tring или PTFE обеспечивают отличную герметику.
▶ Широкий диапазон совместимых носителей
Подходит для воды, масла, воздуха/газов, а также насыщенные пары и слегка коррозионные химические вещества.
▶ Широкие оценки температуры / давления
Доступные классы давления PN16 и PN25; Рабочая температура от -10 ° C до +180 ° C (вариант в зависимости от материала уплотнения).
▶ Долгий срок службы, простое обслуживание
Устойчивые к износому стеблу и материалы для тела, а также высококачественные уплотнения доставляют сотни тысяч циклов; Капот быстро снимается для замены износов.
▶ Гладкая , санитарная качества / CIP -способная
гладкая внутренняя полость, беззанаточная, отвечает потребностям пищевых, фармацевтических и других процессов, требующих чистого места.
Технические параметры
| Параметр | Спецификация |
| Рабочая температура | -20 ° C ~ 180 ° C. |
| Номинальное давление | PN16 |
| Контроль среда | Нейтральные газы, воздух |
| Давление подачи воздуха | 0,4 ~ 0,8 МПа |
| Клапан материал тела | CF8, CF8M |
| Герметичный материал | Нитрил резина |
| Материал сиденья клапана | PTFE, RPTFE, PPL |
| Материал штока клапана | 304, 316 |
| Стандарт фланца | HG/T 20592, GB/T 9113 |

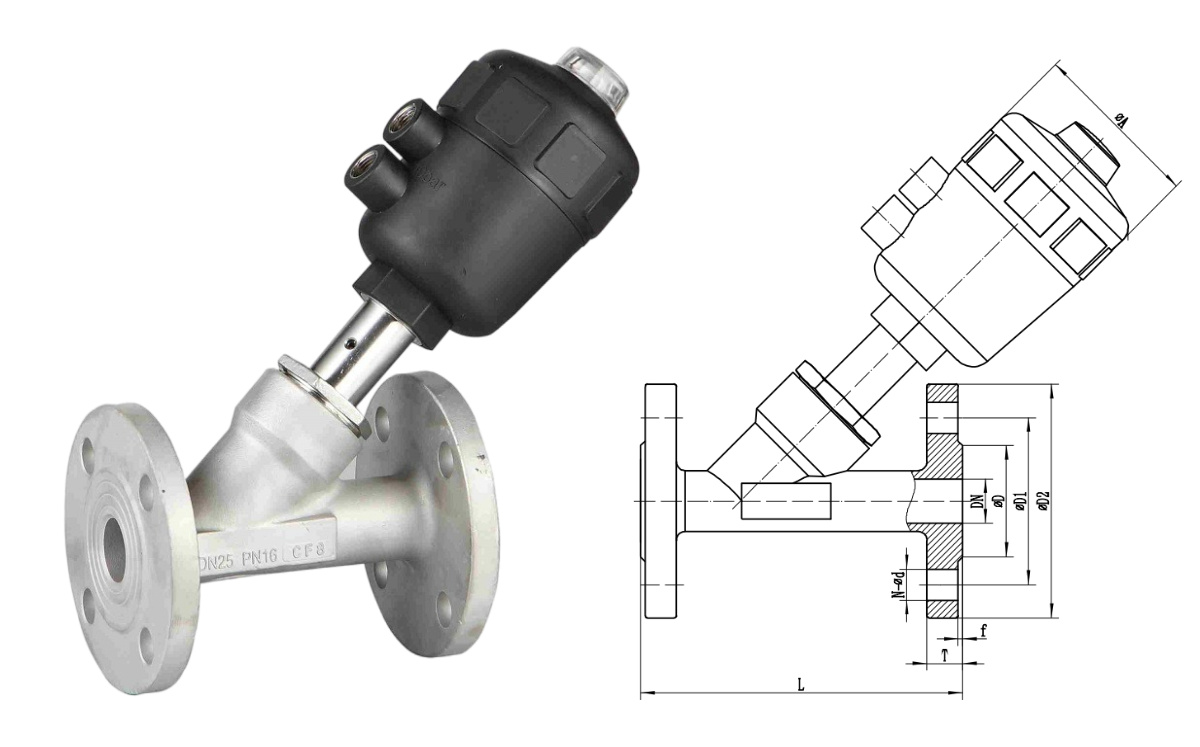

Подробный размер
| DN | L | D | D₁. | D₂. | T | f | N - φd | A | Привод Ø |
| 15 | 120 | 45 | 65 | 95 | 14 | 2 | 4 φ14 | 64 | φ50 |
| 20 | 130 | 50 | 75 | 105 | 14 | 2 | 4 φ14 | 64 | φ50 |
| 25 | 140 | 61 | 85 | 115 | 14 | 2 | 4 φ14 | 64 | φ50 |
| 25 | 140 | 61 | 85 | 115 | 14 | 2 | 4 φ14 | 80 | φ63 |
| 32 | 150 | 70 | 100 | 135 | 16 | 2 | 4 - φ18 | 80 | φ63 |
| 40 | 180 | 80 | 110 | 145 | 16 | 2 | 4 - φ18 | 80 | φ63 |
| 50 | 195 | 93 | 125 | 160 | 16 | 2 | 4 - φ18 | 100 | φ80 |
| 65 | 230 | 115 | 145 | 180 | 18 | 2 | 4 - φ18 | 100 | φ80 |
| 65 | 230 | 115 | 145 | 180 | 18 | 2 | 4 - φ18 | 126 | φ100 |
| 80 | 250 | 130 | 160 | 195 | 18 | 2 | 4 - φ18 | 126 | φ100 |
| 100 | 280 | 150 | 180 | 215 | 18 | 2 | 4 - φ18 | 156 | φ125 |
Приложение
▶ Продовольственные, напитки и фармацевтическая промышленность: из -за своих функций гигиенического проектирования клапаны угловых сидений очень подходят для применений, требующих строгих санитарных условий.
▶ Химическая и нефтяная промышленность: он может обрабатывать коррозионные или высокотемпературные жидкости, что делает его идеальным для химического оборудования и транспортных систем.
▶ Системы очистки воды: угловые клапаны сиденья используются для контроля воды и других жидкостей, обычно встречающихся на водоочистных сооружениях, насосных станциях и т. Д.
▶ Паровые и воздушные системы: подходящие для систем Steam, сжатых воздушных систем и аналогичных применений.
