Особенности продукта
▶ Материал из нержавеющей стали: корпус клапана изготовлен из нержавеющей стали, устойчивой к коррозии и высоким температурам, подходящим для обработки пар, сжатого воздуха и жидкостей.
▶ Пневматический привод: пневматический привод работает с сжатым воздухом, предлагая быстрый отклик и идеально подходит для автоматизации и частых операций.
▶ Сварное соединение: клапан использует сварное соединение, установленное для фиксированных установок в малых и средних трубопроводах.
▶ Управляющая конструкция сиденья: угловое сиденье снижает сопротивление жидкости, увеличивает поток и обеспечивает плавную работу с минимальной потерей давления.
▶ Высокий поток и самоопасный: дизайн повышает поток и предотвращает удержание жидкости, идеально подходящее для промышленности, требующих высокой гигиены, таких как пища и фармацевтические препараты.
▶ Сопротивление высокого давления: подходит для управления жидкостями высокого давления, например, в паровых системах.
Технические параметры
| Параметр | Спецификация |
| Рабочая температура | -20 ° C ~ 150 ° C. |
| Номинальное давление | PN10 |
| Контроль среда | Нейтральные газы, воздух |
| Давление подачи воздуха | 0,4 ~ 0,8 МПа |
| Клапан материал тела | CF8, CF8M |
| Материал привода | CF8 |
| Материал сиденья клапана | PTFE |
| Материал штока клапана | 304, 316 |

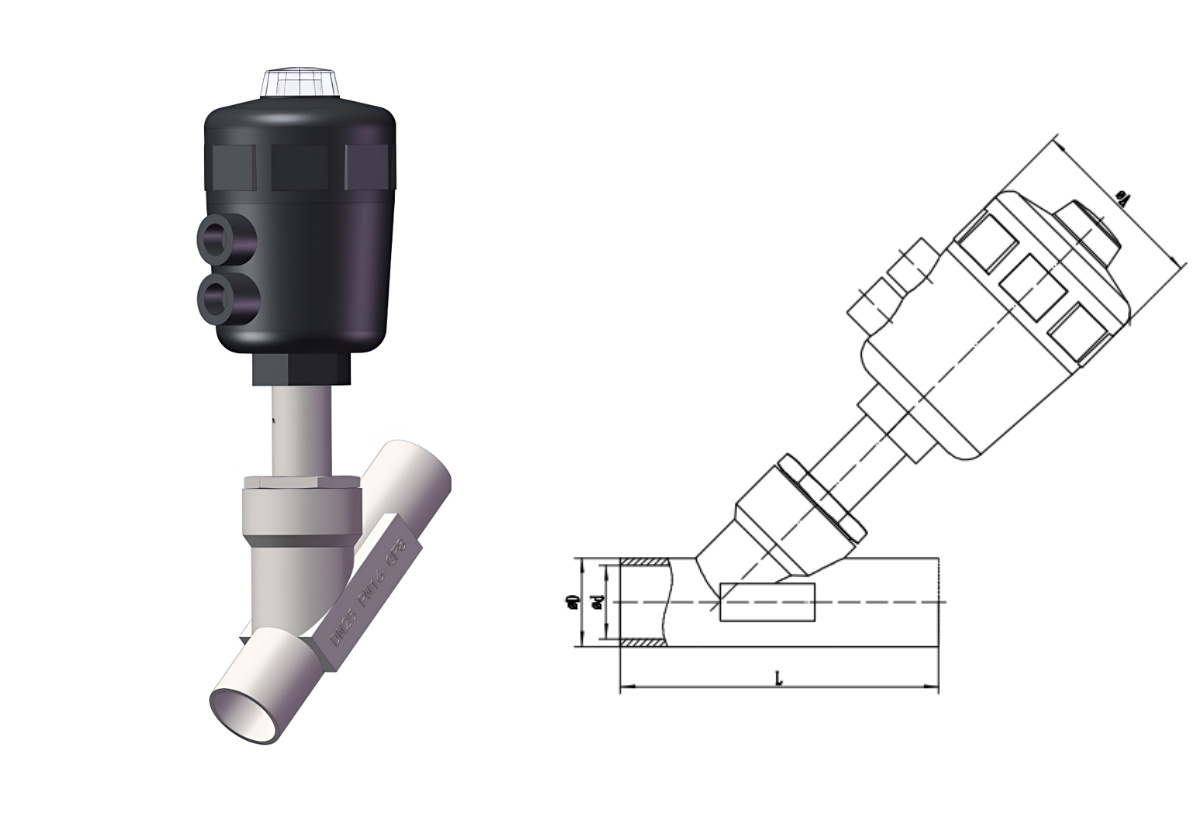

| Модель | L | d | D | A | Привод |
| DN10 | 100 | 10 | 15 | 64 | φ50 |
| DN15 | 100 | 15.5 | 19.5 | 64 | φ50 |
| DN20 | 120 | 21.5 | 26.5 | 64 | φ50 |
| DN25 | 140 | 28 | 32.5 | 64 | φ50 |
| DN25 | 140 | 28 | 32.5 | 80 | φ63 |
| DN32 | 155 | 33 | 38.5 | 80 | φ63 |
| DN40 | 178 | 38 | 45 | 80 | φ63 |
| DN50 | 190 | 48 | 56 | 100 | φ80 |
| DN65 | 230 | 65 | 73 | 100 | φ80 |
| DN65 | 230 | 65 | 73 | 126 | φ100 |
| DN80 | 220 | 82 | 92 | 126 | φ100 |
| DN100 | 280 | 98 | 108 | 156 | φ125 |
| Модель | L | d | D | A | Привод |
| DN10 | 100 | 10 | 15 | 64 | φ50 |
| DN15 | 100 | 15.5 | 19.5 | 64 | φ50 |
| DN20 | 120 | 21.5 | 26.5 | 64 | φ50 |
| DN25 | 140 | 28 | 32.5 | 80 | φ63 |
| DN25 | 140 | 28 | 32.5 | 100 | φ80 |
| DN32 | 155 | 33 | 38.5 | 100 | φ80 |
| DN40 | 178 | 38 | 45 | 100 | φ80 |
| DN50 | 190 | 48 | 56 | 126 | φ100 |
| DN65 | 230 | 65 | 73 | 126 | φ100 |
| DN65 | 230 | 65 | 73 | 156 | φ125 |
| DN80 | 220 | 82 | 92 | 156 | φ125 |
Приложения
▶ Производство продуктов питания и напитков
▶ Фармацевтическая промышленность
▶ Химическая промышленность
▶ Системы очистки воды
▶ Системы управления паровами и сжатым воздухом
Эти пневматические угловые клапаны сиденья широко используются в автоматизированных производственных линиях, чтобы обеспечить эффективное управление жидкостью и надежность системы.
