Санитарные дисковые затворы предназначены для гигиенического регулирования расхода в отраслях, требующих высокой чистоты и надежной работы, таких как пищевая промышленность, производство напитков, молочная и фармацевтическая промышленность . Благодаря компактной конструкции, отличным герметизирующим свойствам и простоте очистки он широко используется в системах санитарно-технического водоснабжения.
В этом руководстве вы узнаете, что такое санитарный дроссельный клапан, как он работает, его основные компоненты, основные преимущества, типичные области применения и как выбрать правильный клапан для ваших конкретных технологических требований.
Что такое санитарный дроссельный клапан?
Основные компоненты санитарного дроссельного клапана
Как работает санитарный дроссельный клапан?
Основные преимущества санитарно-поворотных дисковых затворов
Типичные области применения сантехнических поворотных дисковых затворов
Как правильно выбрать санитарный дроссельный клапан
Часто задаваемые вопросы
Ключевое слово: Санитарный клапан , Санитарный клапан-бабочка ,Санитарный клапан-бабочка с электроприводом , Электрический санитарный клапан-бабочка , Гигиенический клапан-бабочка , Пищевой клапан-бабочка
Санитарный дроссельный клапан представляет собой четвертьоборотное устройство регулирования расхода, изготовленное из полированной нержавеющей стали для гигиенических трубопроводов. В отличие от стандартных промышленных клапанов, дроссельная заслонка пищевого назначения не имеет мертвых углов, поэтому бактериям и остаткам негде скапливаться.
При оснащении электрическим приводом он становится электрическим санитарным дроссельным клапаном , который часто называют санитарным дроссельным клапаном с электроприводом или гигиеническим дроссельным клапаном. Он заменяет ручные ручки автоматизированными операциями с сигнальным управлением, что делает его пригодным для производственных линий, интегрированных с CIP/SIP.
Все санитарные дисковые затворы имеют общую конструкцию, независимо от типа срабатывания:
| Компонент | Типичный материал | Функция |
Корпус клапана | Нержавеющая сталь 304/316L | Вмещает диск; контактирует с технологической жидкостью |
Диск | Нержавеющая сталь 304/316L | Поворачивается на 90° для открытия/закрытия потока |
Тюлень | ПТФЭ, ЭПДМ, ФПМ, силикон | Обеспечивает герметичное перекрытие |
Корень | Нержавеющая сталь | Подключает привод к диску |
Привод | Электрическая, пневматическая или ручная ручка | Приводит вращение диска |
Смачиваемые детали обычно обрабатываются до Ra ≤ 0,8 мкм, что исключает точки накопления микробов и обеспечивает соответствие требованиям FDA, 3A и DIN. Ознакомьтесь с полным ассортиментом сантехнических дроссельных заслонок с различными торцевыми соединениями и комбинациями приводов.
Дроссельный клапан контролирует поток жидкостей или газов с помощью круглого диска на стержне, который поворачивается на 90 градусов для открытия или закрытия . В полностью открытом состоянии диск располагается параллельно потоку с минимальным сопротивлением; в закрытом состоянии он плотно прилегает к сиденью.

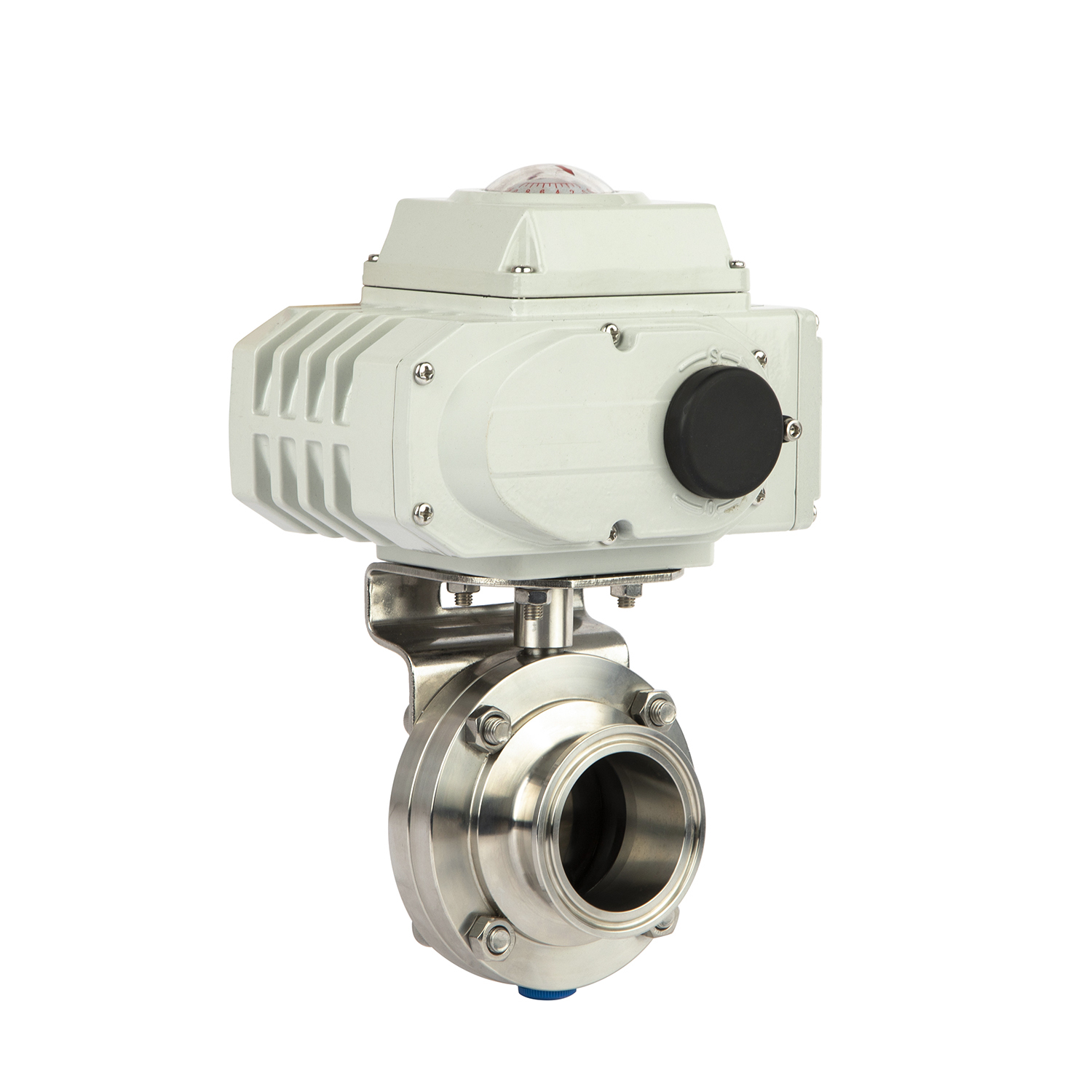

Дроссельная заслонка с электроприводом работает с использованием электрического привода (двигателя) для вращения диска клапана. Привод получает электрический сигнал, двигатель поворачивает вал, поворачивая диск на 0–90 градусов, а концевые выключатели или датчики останавливают двигатель в желаемом положении. Это делает возможным дистанционное и интегрированное с ПЛК управление автоматизированными гигиеническими линиями.

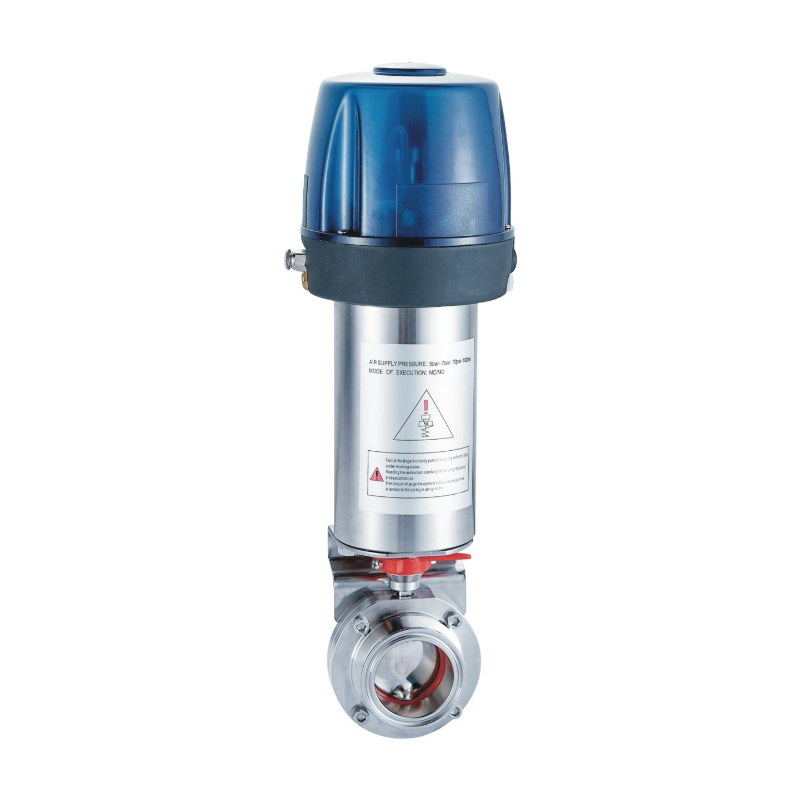

В ручных версиях используется блокирующая ручка для регулировки расхода на месте, а в пневматических приводах используется сжатый воздух в конфигурациях NO/NC/AA. Пневматический вертикальный санитарный дроссельный клапан с дистанционным управлением от KONTE поддерживает как пневматическое, так и ручное управление на одной платформе, что обеспечивает гибкую конструкцию системы.
Гигиеничность и готовность к CIP/SIP: гладкая внутренняя отделка предотвращает скопление продукта и поддерживает циклы непрерывной очистки.
Коррозионная стойкость: детали, контактирующие с рабочей средой, из 316L выдерживают чистящие средства, кислоты и воздействие CO₂, обычное в пищевой и фармацевтической промышленности.
Удобство для автоматизации: Санитарные дроссельные заслонки с электроприводом известны своей превосходной производительностью, простотой автоматизации и минимальным обслуживанием.
Компактность и экономичность: легкая конструкция упрощает установку по сравнению с задвижками или проходными клапанами, снижая долгосрочные эксплуатационные расходы.
Растущее освоение рынка. Объем мирового рынка санитарно-гигиенических дроссельных заслонок с электроприводом оценивался в 2,8 миллиарда долларов США в 2023 году с прогнозируемым среднегодовым темпом роста 5,3% в период с 2024 по 2032 год. Это отражает растущий спрос на надежное автоматизированное гигиеническое управление потоком во всем мире.
| Промышленность | Пример применения |
Системы для производства продуктов питания, напитков и пивоварения | Линии розлива, смесительные баки, контуры CIP |
Молочная промышленность | Перекачивание молока, сливок и сыворотки |
Фармацевтическое производство | Прослеживаемые технологические линии, соответствующие требованиям GMP |
Биотехнология | Работа с жидкостями ферментации и биореактора |
Производство косметики и средств личной гигиены | Периодическое смешивание и передача ингредиентов |
В пищевой промышленности и производстве напитков эти клапаны используются в перерабатывающей, пивоваренной и молочной промышленности, а в фармацевтической промышленности они используются для изготовления лекарств и биопереработки, где необходимо свести к минимуму риски загрязнения. Ознакомьтесь с полными KONTE отраслевыми решениями для получения индивидуальных конфигураций клапанов.
Прежде чем выбирать модель, подберите клапан к условиям вашего технологического процесса:
Диапазон рабочих сред и температур — проверьте совместимость материалов уплотнений (EPDM, FPM, силикон) в зависимости от рабочих температур и температур стерилизации.
Тип соединения . Концы с тройным зажимом, приварные, резьбовые или фланцевые должны соответствовать существующим стандартам трубопроводов.
Способ срабатывания — ручной для нерегулярного использования, пневматический для быстродействующих систем, электрический для дистанционного управления ПЛК/SCADA.
Сертификаты — проверьте требования FDA, 3A, DIN или EN 10204 3.1B к прослеживаемости для вашей отрасли.
Выбор правильного типа привода и марки материала предотвращает простои и обеспечивает долгосрочные гигиенические характеристики. Для вариантов с ручным управлением ознакомьтесь с санитарной дроссельной заслонкой из нержавеющей стали с ручкой, , санитарной дроссельной заслонкой с ручной резьбой или ручной сварной санитарной дроссельной заслонкой..
Компания KONTE, опираясь на многолетний опыт производства клапанов , поддерживает индивидуальные конфигурации платформ пневматических, электрических и ручных санитарно-гигиенических клапанов.
В1: В чем разница между моторизованным и пневматическим санитарным дроссельным клапаном?
Клапан с электроприводом использует электрический привод и двигатель для вращения диска, что идеально подходит для точного дистанционного управления. Пневматический клапан использует сжатый воздух и обычно работает быстрее в условиях большого цикла.
В2: Подходит ли санитарный дроссельный клапан с электроприводом для очистки CIP/SIP?
Да. Правильно спроектированные гигиенические дроссельные заслонки с отделкой Ra ≤ 0,8 мкм и уплотнениями, соответствующими требованиям FDA, поддерживают стандартные циклы очистки CIP и SIP.
В3: Какие материалы используются в дроссельных заслонках для пищевых продуктов?
Детали, контактирующие с рабочей средой, обычно изготавливаются из нержавеющей стали 304 или 316L с уплотнениями из ПТФЭ, EPDM, FPM, силикона или NBR в зависимости от совместимости сред.
Вопрос 4: Какие типы подключения доступны?
Распространенные варианты включают тройные зажимы, приварные, резьбовые и фланцевые концы, соответствующие различным стандартам санитарно-гигиенических трубопроводов.
Вопрос 5: Могут ли эти клапаны интегрироваться с системами ПЛК или SCADA?
Да. Электрические приводы с управлением напряжением 24 В постоянного тока, датчиками положения и интеграцией соленоидов обеспечивают плавную автоматизацию с системами управления предприятием.
В6: Каков типичный диапазон рабочих температур?
Большинство санитарно-гигиенических дроссельных заслонок работают при температуре от -20°C до +135°C с кратковременными циклами стерилизации до 150°C.
