Электрический клапан из ПВХ автоматизирует регулирование расхода в коррозионно-активных системах или системах на водной основе без увеличения веса и обслуживания металлических клапанов. В этом руководстве сравниваются два наиболее распространенных типа — шаровой кран и дроссельная заслонка — объясняются принципы работы, преимущества, ограничения и области применения электрических клапанов из ПВХ, а также помогает вам выбрать правильный электрический клапан из ПВХ для ваших конкретных промышленных нужд.
Что такое электрический клапан из ПВХ?
Типы электрических клапанов из ПВХ
Принцип работы
Электрический шаровой клапан из ПВХ и электрический клапан-бабочка из ПВХ
Преимущества и ограничения электрических клапанов из ПВХ
Типичные применения
Как правильно выбрать электрический клапан из ПВХ
Часто задаваемые вопросы
Ключевое слово: Электрический клапан из ПВХ , Электрический шаровой клапан из ПВХ , Электрический привод Шаровой клапан из ПВХ , Электрический клапан-бабочка из ПВХ , Электрический клапан из ПВХ Типичные области применения
Электрический клапан из ПВХ сочетает в себе пластиковый корпус клапана (обычно из ПВХ, ХПВХ, ПП или ПВДФ ) с электрическим приводом, который автоматически открывает, закрывает или модулирует клапан. Пластиковый корпус устойчив к коррозии, вызываемой кислотами, щелочами и солями, которые со временем могут повредить металлические клапаны , что делает его предпочтительным выбором для работы с агрессивными жидкостями.
Вместо ручной ручки привод получает сигнал от панели управления, ПЛК или системы управления зданием и приводит шток клапана в необходимое положение . Это устраняет необходимость ручного управления на месте, что наиболее важно при удаленных, опасных или многоцикловых установках.
Ассортимент клапанов KONTE из ПВХ включает как шаровые, так и дроссельные конструкции, предназначенные для дозирования химикатов, водоочистки и кислотно-щелочных применений..

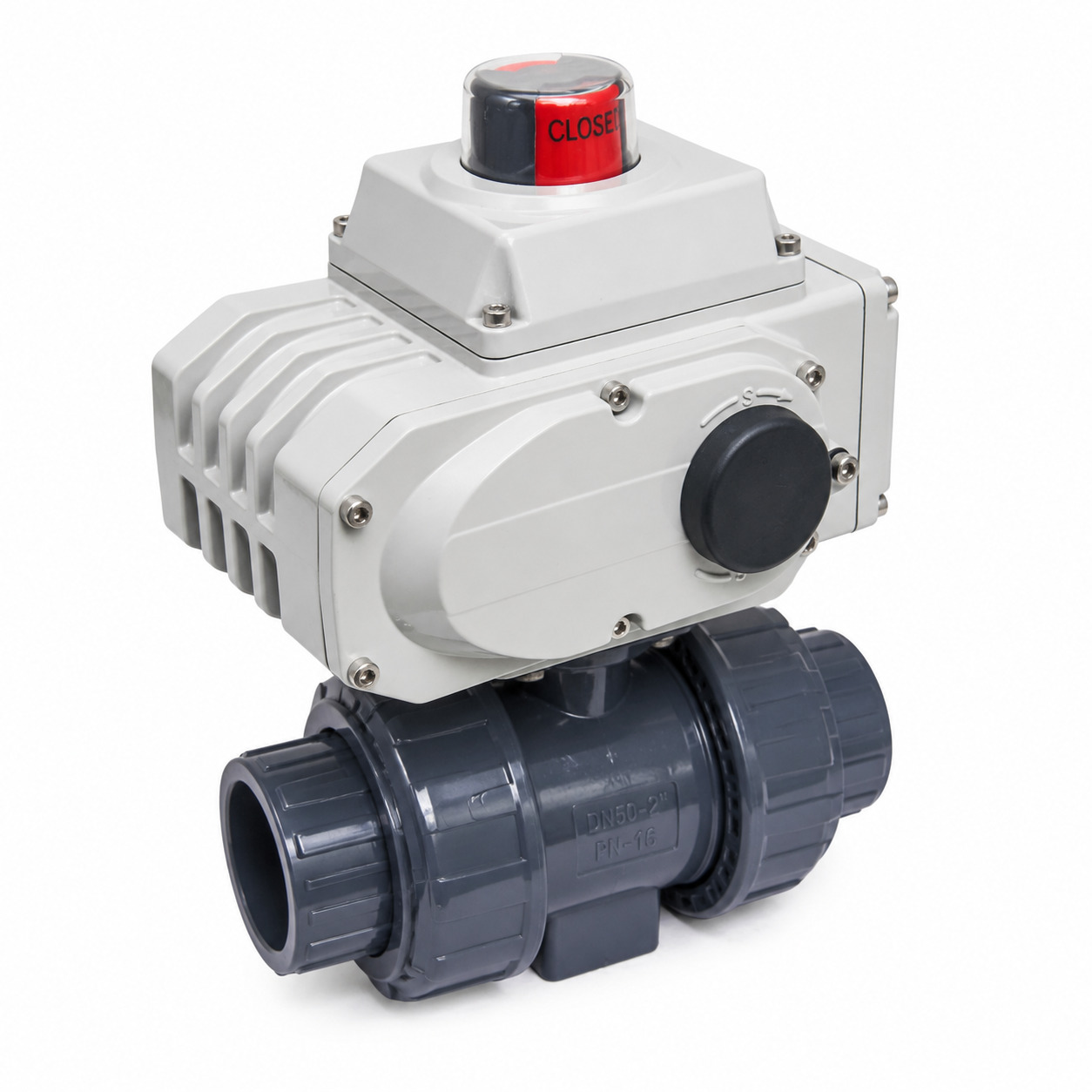

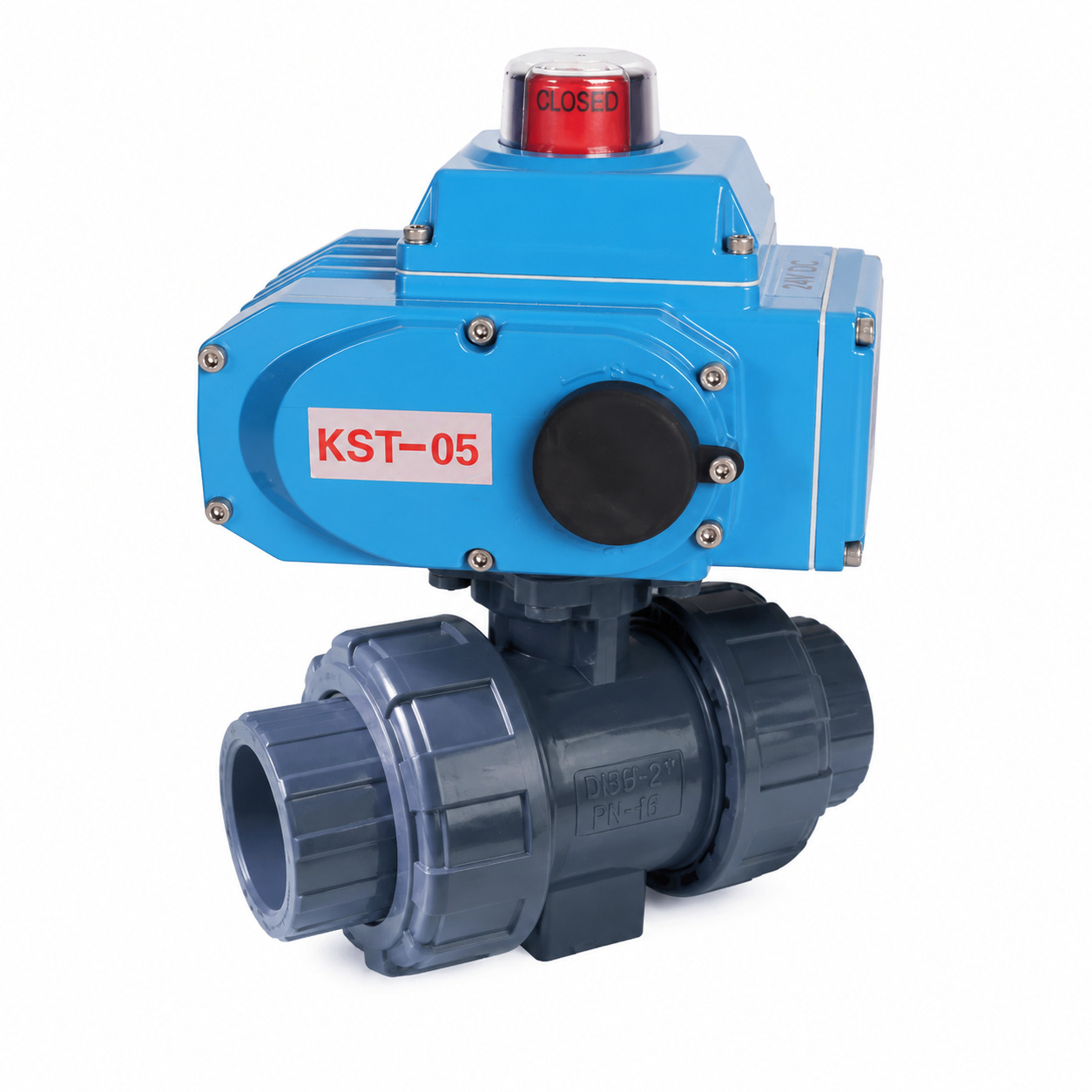

В электрическом шаровом кране из ПВХ используется полый перфорированный шар, который вращается на 90° внутри корпуса клапана. Когда отверстие совпадает с трубой, поток проходит свободно; при повороте на четверть оборота твердая часть шара полностью блокируется.
Эта конструкция обеспечивает герметичное уплотнение с практически нулевой утечкой и выдерживает более высокое давление, чем большинство пластиковых конструкций «бабочка» , поэтому она подходит для точного дозирования и отключения. Шар опирается на седла, изготовленные из прочных эластомеров, а сам диск или шар могут быть изготовлены из ПВХ или нержавеющей стали с пластиковым покрытием для дополнительной прочности.
Полную спецификацию см. на странице продукта шаровой клапан из ПВХ (или ПВХ) с пневматическим приводом — по запросу доступна такая же архитектура корпуса с электрическим приводом.

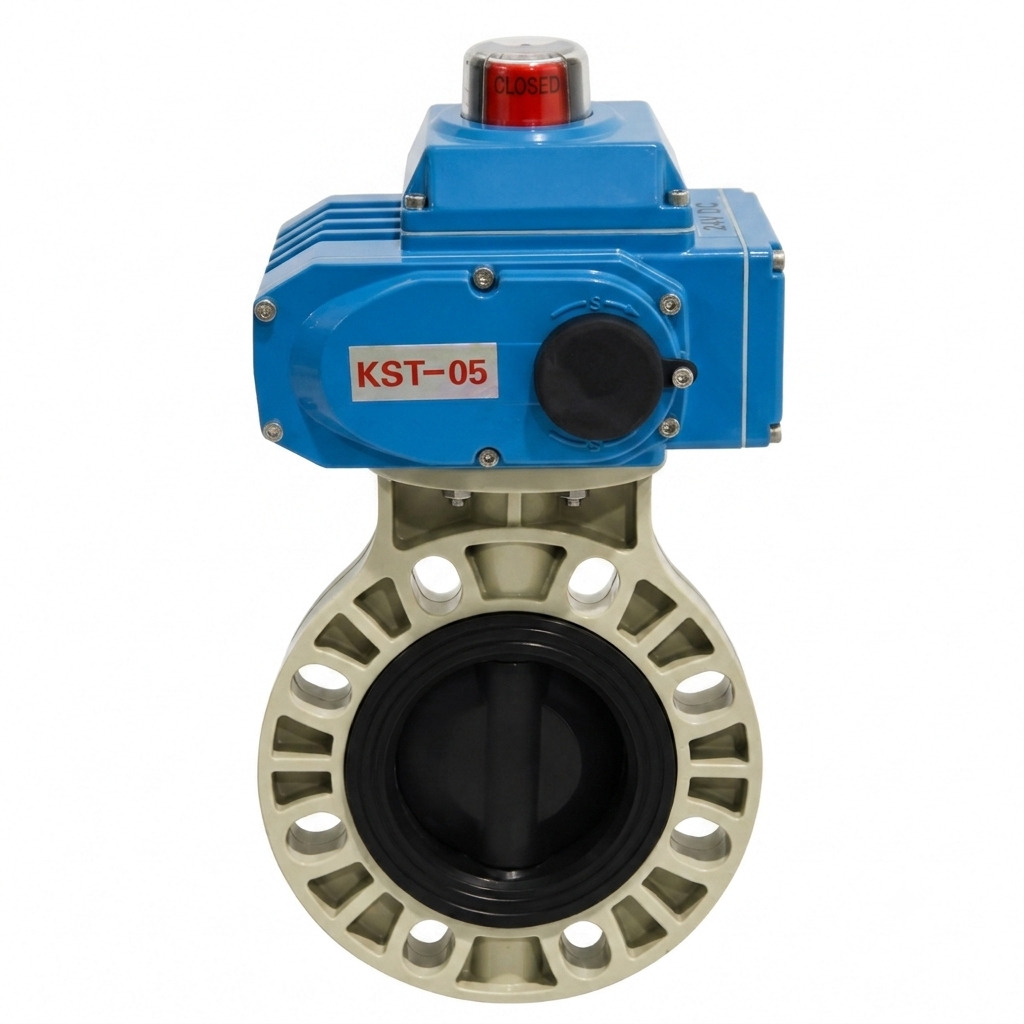

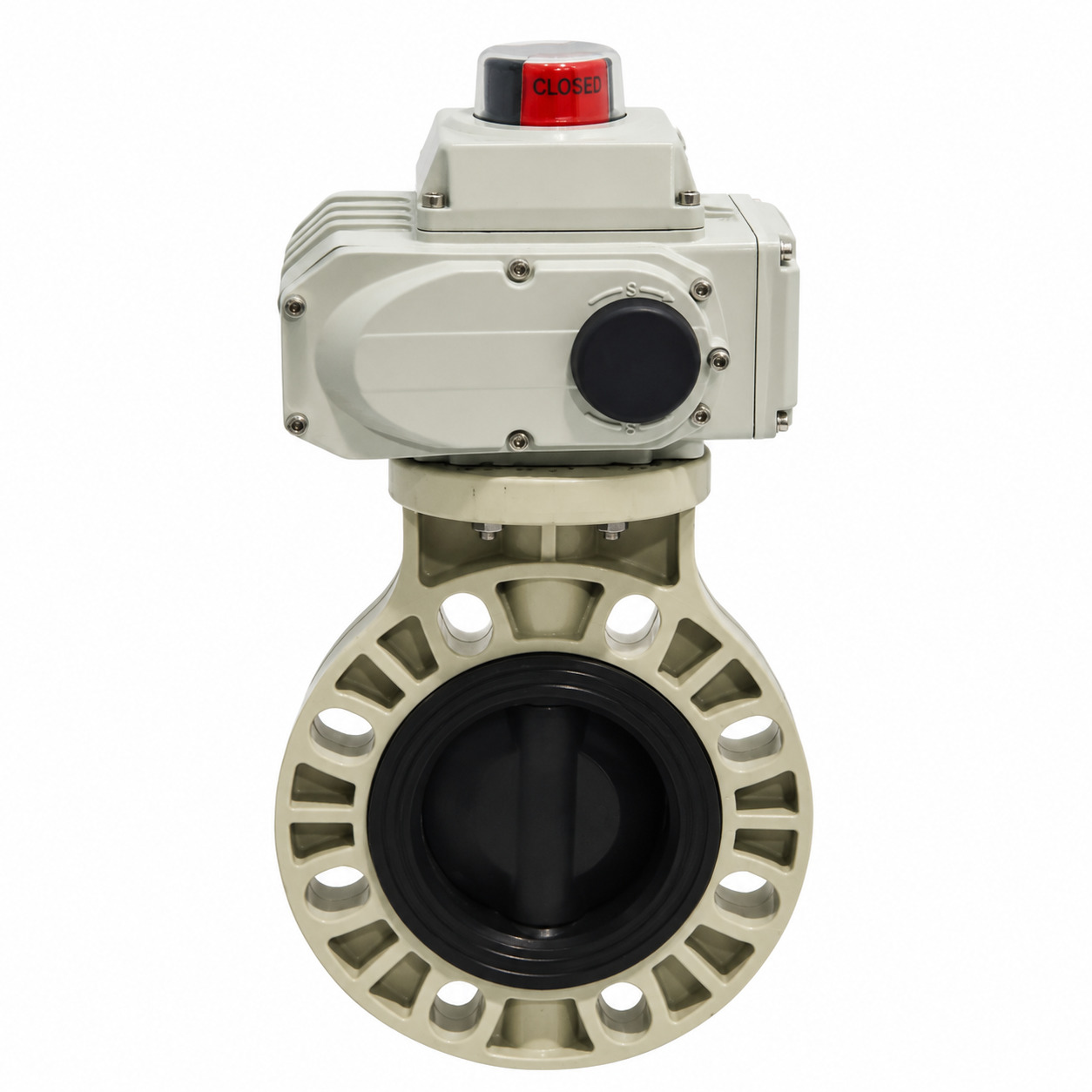

В электрическом дроссельном клапане из ПВХ используется плоский диск, установленный на центральном валу. Диск поворачивается на 90° из положения параллельного потоку (открытого) в перпендикулярное (закрытое).
Поскольку для диска и корпуса используется меньше материала, чем для шарового крана аналогичного размера, этот клапан остается легким и компактным даже при больших диаметрах , что снижает требования к опорам для труб и стоимость установки. Соединения бесфланцевого типа делают его совместимым с фланцами ANSI, JIS и DIN.
Полную техническую информацию можно найти на странице «Пневматический вафельный дроссельный клапан из ПВХ» с теми же вариантами корпуса из ПВХ/ХПВХ, что и в вариантах с электрическим приводом.
Каждый электрический клапан из ПВХ следует одной и той же базовой последовательности управления, независимо от того, шаровая ли это конструкция или конструкция «бабочка».
Входной сигнал – привод получает команду от контроллера, либо цифровой сигнал включения/выключения, либо аналоговый сигнал (обычно 4–20 мА) для модулирующего управления.
Вращение двигателя . Внутренний электродвигатель вращается с высокой скоростью, создавая вращательную силу.
Редуктор коробки передач . Зубчатая передача снижает скорость двигателя, одновременно увеличивая крутящий момент, поскольку одной только мощности двигателя не хватает силы для поворота штока клапана под давлением.
Вращение штока . Выходной сигнал коробки передач поворачивает шток клапана на 90°, перемещая шар или диск в заданное положение.
Обратная связь по положению — концевые выключатели или датчики положения подтверждают, что клапан достиг полностью открытого, полностью закрытого или определенного регулирующего положения, и сообщают о состоянии обратно в систему управления.
Именно эта последовательность обратной связи двигатель-редуктор позволяет электрическому клапану из ПВХ обеспечивать повторяемое позиционирование с дистанционным управлением без ручного вмешательства. Варианты источника питания обычно включают 110 В переменного тока, 220 В переменного тока, 24 В постоянного тока и 380 В переменного тока, поэтому клапан можно интегрировать практически в любую существующую сеть управления.
| Сравнение | Электрический шаровой кран из ПВХ | Электрический клапан-бабочка из ПВХ |
Герметизирующие характеристики | Герметичность, почти нулевая утечка | Подходит для включения/выключения, менее надежен при высоком давлении. |
Место для установки | Большая площадь | Компактный, экономит место |
Стоимость при больших диаметрах | Выше | Более экономичный |
Лучший диапазон давления | Подходит для работы с более высоким давлением | Лучше всего при низком и умеренном давлении |
Тип управления потоком | Включение/выключение и модуляция | В основном вкл/выкл, ограниченное регулирование |
Требуемый крутящий момент привода | Выше для больших размеров | Возможен нижний и меньший привод |
Типичная зона наилучшего диаметра | Линии малого и среднего размера | Линии среднего и большого диаметра |
Короче говоря, выбирайте шаровой кран, когда наиболее важны герметичность перекрытия и точное дозирование, и выбирайте дроссельный клапан, когда размер, вес и бюджет трубы являются приоритетом.
Преимущества:
Коррозионная стойкость к кислотам, щелочам и соляным средам без покрытия или футеровки, требуемой для металлических клапанов.
Легкая конструкция, которая упрощает установку и снижает потребность в опорах для труб.
Удаленное и автоматизированное управление, совместимое с системами PLC и SCADA.
Низкие эксплуатационные расходы по сравнению с ручными клапанами при многоцикловой работе.
Гибкие типы управления — включение/выключение, модулирование и управление с помощью соленоида.
Ограничения:
Рабочий диапазон обычно ограничен от -20°C до +80°C и до 10 бар, поэтому он не подходит для высокотемпературных паровых линий или линий нефти и газа под высоким давлением.
Перед установкой дроссельных затворов большого диаметра необходимо рассчитать крутящий момент и перепад давления.
Пластиковые корпуса, несмотря на химическую стойкость, имеют меньшую механическую прочность, чем сталь, при ударах или тяжелых внешних нагрузках.
Понимание этих ограничений заранее предотвращает завышение размеров привода или настройку клапана за пределами безопасного рабочего окна.
Системы очистки воды
Электрические шаровые и дроссельные клапаны из ПВХ регулируют поток в линиях фильтрации, дозирования и распределения, где важны устойчивость к коррозии и надежная автоматизация.
Химическая обработка
Коррозионностойкий корпус из ПВХ/ХПВХ выдерживает воздействие кислот, щелочей и других агрессивных химикатов во время транспортировки и дозирования, что снижает риск утечек или разрушения материала.
Системы ирригации и сельского хозяйства
Автоматические клапаны контролируют распределение воды по оросительным сетям, сокращая необходимость ручного управления клапанами на больших площадях полей.
Электрические клапаны из ПВХ в системах HVAC
регулируют поток воды в контурах охлаждения и отопления, поддерживая системы автоматизации зданий, которым требуется дистанционное и точное управление.
Контроль промышленных агрессивных жидкостей
В процессах, работающих с кислотно-щелочными жидкостями или морской водой, клапаны из ПВХ защищают оборудование, расположенное ниже по потоку , сохраняя при этом постоянный контроль потока.
Эти пять секторов объединяет одно требование: надежный автоматизированный контроль расхода жидкостей, которые со временем могут вызвать коррозию стандартных металлических клапанов. Дополнительные примеры для конкретных отраслей можно найти на странице Решения KONTE .
Выбор правильного клапана сводится к пяти практическим проверкам:
Совместимость с средами . Убедитесь, что материалы корпуса и уплотнений (UPVC, CPVC, EPDM, FPM) устойчивы к воздействию определенных химикатов или жидкостей.
Давление и температура . Сопоставьте рабочий диапазон вашей системы с номинальными пределами клапана (обычно 0–10 бар, от -20°C до +80°C).
Диаметр трубы . Шаровые краны подходят для небольших линий, требующих плотного уплотнения; дисковые затворы подходят для крупных линий, где вес и стоимость имеют значение.
Точность управления – выберите модулирующее управление для точности дозирования или простое включение/выключение для базовой изоляции.
Электропитание . Убедитесь, что напряжение привода соответствует доступной мощности на вашем объекте (24 В постоянного тока, 110 В, 220 В или 380 В переменного тока).
Согласование этих пяти факторов с условиями вашего процесса позволяет избежать преждевременного выхода из строя клапана и ненужных простоев. Имея более чем 30-летний опыт производства, KONTE поддерживает индивидуальные конфигурации как шаровых, так и поворотных клапанов из ПВХ — узнайте больше на странице профиля компании или посетите домашнюю страницу KONTE , чтобы запросить ценовое предложение.
1. В чем разница между электрическим шаровым краном из ПВХ и пневматическим шаровым краном из ПВХ?
Оба используют один и тот же корпус клапана, но электрический клапан приводится в движение электродвигателем и редуктором, а пневматический клапан работает от сжатого воздуха. Электрические версии подходят для объектов без подачи воздуха.
2. Могут ли электрические клапаны из ПВХ работать в системах высокого давления?
Большинство электрических клапанов из ПВХ рассчитаны на давление примерно до 10 бар. Для работы с более высоким давлением вместо этого обычно рекомендуется использовать клапан с металлическим корпусом.
3. Какую максимальную температуру выдерживает электрический клапан из ПВХ?
Типичные номинальные значения варьируются от -20°C до +80°C, в зависимости от используемого материала уплотнения. Уплотнения из EPDM и FPM влияют на верхний предел.
4. Подходит ли электрический дроссельный клапан из ПВХ для дозирования химикатов?
Он работает для базовой изоляции включения/выключения в линиях дозирования, но шаровой клапан обеспечивает более плотное закрытие и лучшую точность регулирования для точного дозирования.
5. Какие варианты электропитания доступны для электрических клапанов из ПВХ?
Общие варианты включают 110 В переменного тока, 220 В переменного тока, 24 В постоянного тока и 380 В переменного тока, что позволяет интегрировать их в большинство существующих электрических систем.
