Промышленные паропроводы работают в экстремальных условиях эксплуатации, характеризующихся высокой температурой, высоким давлением, колебаниями перепада давления и двухфазным нестабильным потоком, что выдвигает двойные требования к трубопроводной арматуре: точное и повторяемое регулирование расхода и абсолютная изоляция с нулевой утечкой. В этой статье подробно рассматриваются технические преимущества шаровых клапанов как оптимального решения для промышленных паропроводных систем, включая механизм дросселирования, характеристики металлического уплотнения, адаптацию к перепаду давления и адаптируемость материалов.
1.Техническое обоснование использования шаровых клапанов в паропроводах.
2. Критические характеристики парового клапана.
3.Автоматизация и интеграция процессов
4. Оценка проходных клапанов по сравнению с альтернативными типами клапанов.
5. Общая стоимость владения (TCO) и факторы рентабельности инвестиций
6. Риски реализации и вопросы определения размера
7. Заключение
8. Часто задаваемые вопросы
Для паропроводов требуется клапан, который одновременно обеспечивает точную модуляцию потока и абсолютную герметичную изоляцию — при экстремальных температурах, высоких перепадах давления и в условиях двухфазного потока. Задвижки разрушаются при дросселировании; шаровые краны с мягким седлом деформируются под воздействием пара под высоким давлением. Проходные клапаны устраняют оба вида отказа благодаря Z-образному пути потока и перпендикулярному механизму уплотнения , который исключает эрозию волочения проволоки и сохраняет целостность посадки в условиях суровых температурных циклов.
Четыре атрибута определяют их инженерное преимущество в работе с паром:
Превосходное управление дросселированием — перпендикулярное перемещение диска предотвращает локальную высокоскоростную эрозию, которая разрушает задвижки и шаровые краны во время частично открытой работы.
Целостность посадки металл по металлу — закаленная отделка (например, из стеллита) выдерживает классы отключения ANSI/FCI 70-2 класса IV–VI даже после длительного термоциклирования.
Гибкость технических характеристик — варианты материалов и соединений, от фланцевых корпусов из углеродистой стали до фланцевых клапанов из нержавеющей стали , подходят для работы с паром различных классов, включая насыщенный и перегретый.
Снижение стоимости жизненного цикла — более высокое начальное падение давления и затраты на приобретение компенсируются увеличением среднего времени безотказной работы, возможностью ремонта в процессе эксплуатации и интеграцией привода.
Ход штока клапана напрямую определяет доступную площадь потока внутри корпуса клапана. Для точного управления тепловыми системами необходима предсказуемая реакция. Проходные клапаны обеспечивают исключительную корреляцию между положением штока и пропускной способностью. В отличие от четвертьоборотных клапанов, которые открываются быстро и неравномерно, они обеспечивают детальный контроль над средой. Вы можете менять конструкцию внутренней пробки для достижения конкретных характеристик потока в зависимости от технологических требований. Понимание того, как выбрать правильную отделку, включает в себя определенные технические шаги:
Проанализируйте давление на входе и максимально необходимую паровую нагрузку.
Определите требуемую характеристику расхода (линейную или равнопроцентную), определяемую оборудованием, расположенным ниже по потоку.
Укажите точную твердость материала трима, необходимую для выдерживания расчетного перепада давления.
Дизайн вилки
Характеристика потока
Первичное промышленное применение
Параболическая пробка | Линейный | Простой контроль уровня и стабильное распределение пара. |
Заглушка V-порта | Равный процент | Теплообменники, требующие высокоточного регулирования низкого расхода для предотвращения теплового удара. |
Плоская вилка | Быстрое открытие | Быстрая изоляция и минимальное регулирование приложений. |
Если ваша система требует линейных характеристик потока, укажите параболическую заглушку. Такая конструкция обеспечивает линейное увеличение пропускной способности по мере перемещения штока, что делает ее идеальной для непрерывного распределения пара. В качестве альтернативы используйте заглушку V-образного порта для равнопроцентного управления. Конструкция V-образного отверстия сильно ограничивает поток на начальных этапах открытия. Это позволяет с высокой точностью регулировать давление и температуру пара, подаваемого в чувствительные последующие теплообменники. Этот механизм управления предотвращает внезапные термические удары и обеспечивает очень стабильную скорость теплопередачи.
Перпендикулярный механизм закрытия представляет собой главное механическое преимущество при контроле жидкости. В этой конструкции диск движется параллельно направлению потока по мере приближения к седлу. Он вступает в физический контакт только в момент закрытия. Такая прямая посадка сверху вниз позволяет избежать агрессивного трения скольжения, которое быстро разрушает уплотнительные поверхности задвижек.
Дроссельное регулирование пара по своей сути создает высокоскоростной локализованный поток. Когда клапан частично открыт, влажный пар ускоряется по седлу, вызывая разрушительное явление, известное как волочение проволоки . Эта кинетическая эрозия прорезает глубокие, не поддающиеся ремонту каналы в мягких металлах. Производители уменьшают волочение проволоки, используя закаленные материалы отделки. Наплавление стеллита или аналогичных кобальт-хромовых сплавов на посадочные поверхности резко увеличивает твердость. Сочетание этой передовой металлургии с оптимизированными углами посадки гарантирует, что клапан сохраняет герметичность даже после многих лет непрерывной модуляции потока.
Инженеры часто указывают на высокий перепад давления или более низкий коэффициент расхода (Cv) как на недостаток. Сложный внутренний Z-образный путь потока заставляет пар несколько раз менять направление. Эта внутренняя турбулентность поглощает кинетическую энергию и снижает давление на выходе. В регулировании пара мы не рассматриваем это как отрицательный признак.
Это падение давления служит необходимым физическим компромиссом для достижения точного снижения давления. Поглощая энергию внутри своего прочного корпуса, клапан безопасно управляет физическими фазовыми изменениями. Вспышка и кавитация возникают, когда давление падает ниже давления паров жидкости. Большая толщина стенок и прочная внутренняя отделка сдерживают эти разрушительные силы, предотвращая передачу акустической вибрации и механической усталости на окружающую тонкостенную трубопроводную инфраструктуру.
Тип соединения определяет безопасность установки и эффективность долгосрочного обслуживания. Вам следует выбрать фланцевый проходной клапан для паропроводов среднего и большого диаметра, а не варианты с резьбой или сваркой в раструб. Резьбовые соединения становится крайне сложно разобрать после тысяч термических циклов. Зачастую они захватываются целиком, что требует деструктивных методов удаления.
Фланцевые соединения, в частности фланцы с классом ASME B16.5, обеспечивают предсказуемые характеристики крутящего момента. Бригады технического обслуживания могут затягивать болты с точными допусками, обеспечивая равномерное герметичное уплотнение прокладки. Фланцевые соединения эффективно справляются с сильным тепловым расширением паропроводов. Когда техническим специалистам необходимо выполнить обслуживание устройства, они следуют строгим протоколам технического обслуживания без разрешения на проведение огневых работ:
Проверьте полную разгерметизацию системы через запорные и стравливающие клапаны.
Постепенно ослабляйте болты фланца, чередуя звездочку.
Осмотрите поверхности фланцев на предмет каких-либо признаков порезов паром или точечной коррозии.
Установите новую спирально-навитую прокладку и закрепите корпус клапана обратно в линию.
Применение пара в коммунальных предприятиях обычно работает в пределах четко определенных параметров. Для стандартного распределения котлов корпуса из углеродистой стали, такие как ASTM A216 WCB или WCC, работают исключительно хорошо. Они обеспечивают высокую прочность на разрыв и безопасно и экономично выдерживают температуру до 425°C (800°F).

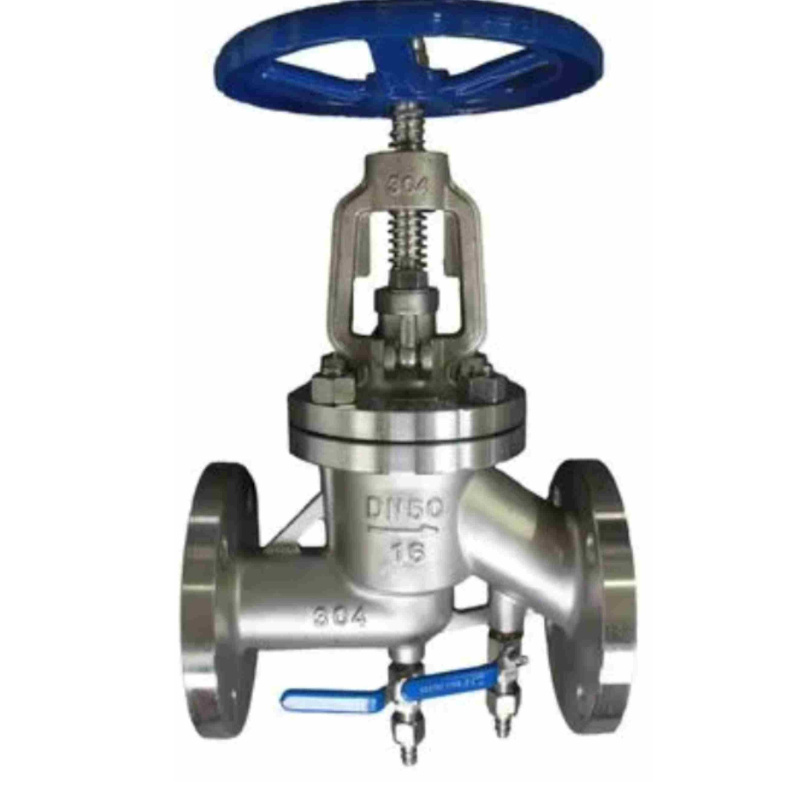

Особые технологические требования требуют перехода на фланцевый проходной клапан из нержавеющей стали. . Применение чистого пара в фармацевтическом производстве, пищевой промышленности или производстве полупроводников требует ASTM A351 CF8M (нержавеющая сталь 316) для предотвращения загрязнения железом. Вы также должны указать нержавеющую сталь в зонах с высоким содержанием конденсата. Углекислый газ, растворенный в охлаждающем конденсате, образует угольную кислоту. Эта кислая смесь быстро разъедает стандартную углеродистую сталь. Нержавеющая сталь обеспечивает необходимую коррозионную стойкость, гарантируя долговечность на плохо дренируемых участках трубопроводной сети.
Стандартные крышки с болтовым креплением становятся серьезной угрозой безопасности по мере увеличения давления пара. Внутреннее давление давит на крышку, растягивая болты и потенциально вызывая утечку прокладки. Для применений с высоким давлением и перегревом, превышающим класс 600 по ASME, необходимо перейти на крышки с герметичным уплотнением. Выбор подходящего шарового клапана высокого давления является непреложным требованием безопасности для энергетических и тяжелых промышленных котлов.
Конструкция герметичного уплотнения меняет механическую физику клапана. Они используют внутреннее давление системы для увеличения силы уплотнения. Когда давление пара повышается, он активно толкает внутреннюю крышку в сборе вверх к металлической прокладке. Чем выше давление, тем плотнее становится уплотнение. Такая конструкция предотвращает выбросы в перегретых распределительных сетях, обеспечивая строгое соответствие стандартам ASME B16.34 и защищая последующее оборудование.
Неорганизованные выбросы представляют собой скрытые финансовые затраты и серьезную угрозу безопасности. Стандартное графитовое уплотнение основано на физическом сжатии сальниковой гайки для уплотнения вокруг движущегося штока. Со временем термоциклирование и трение приводят к уплотнению и износу этой набивки. Острый пар неизбежно выходит наружу, что обходится предприятию в виде потерянной тепловой энергии и создает немедленную опасность ожога для операторов на этаже.
Конструкция сильфонного уплотнения обеспечивает абсолютную нулевую утечку. Эта технология приваривает гибкий металлический цилиндр, похожий на гармошку, непосредственно между стержнем клапана и крышкой, создавая непроницаемый физический барьер. Они полностью исключают необходимость периодической подтяжки сальниковой набивки и защищают персонал от воздействия острого пара в опасных или труднодоступных местах.

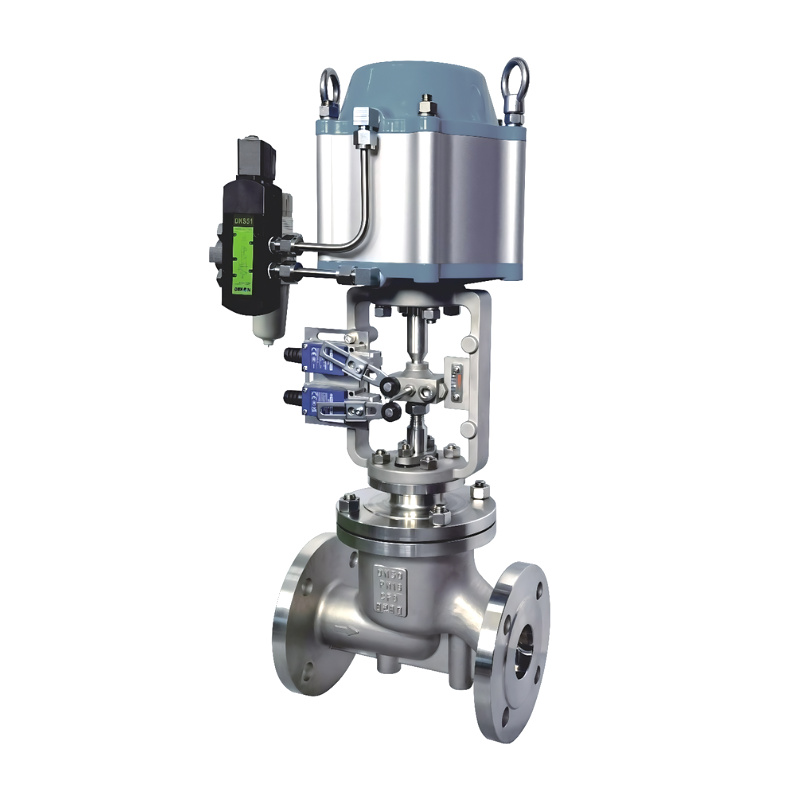

Современное управление технологическими процессами требует перехода от ручного управления с помощью маховика к автоматизированным системам. Пневматические или электрические приводы берут на себя управление контурами установки, обеспечивая мгновенную реакцию на изменение переменных процесса. Однако приведение в действие парового клапана требует тщательного проектирования.
Необходимо указать приводы с большой тягой. Динамические силы пара под высоким давлением постоянно давят на внутреннюю пробку. Привод должен обладать достаточным резервом тяги, чтобы преодолевать давление жидкости, трение уплотнения штока и механическое сопротивление посадочных поверхностей. Пневматические мембранные приводы остаются отраслевым стандартом благодаря надежным пружинным механизмам. Если приборный воздух выходит из строя, тяжелая внутренняя пружина механически переводит клапан в заданное безопасное положение, обычно закрывающееся при отказе для изоляции пара.

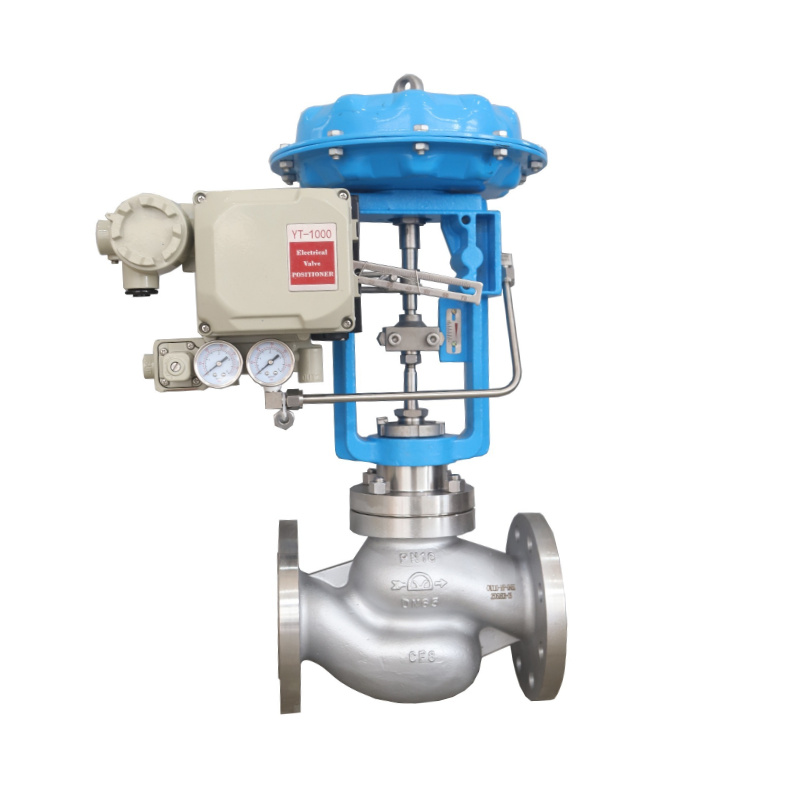

Для современных объектов установки простого привода уже недостаточно. Интеграция цифровых контроллеров клапанов (DVC) или интеллектуальных позиционеров с дроссельными клапанами открывает возможности диагностики. Интеллектуальный позиционер постоянно контролирует точное положение штока и сравнивает его с управляющим сигналом 4–20 мА.
Эти устройства отслеживают критически важные телеметрические данные, включая трение штока, момент отрыва и задержку хода. По мере износа внутренней отделки или затягивания уплотнения трение штока увеличивается. DVC регистрирует эти незначительные изменения и предупреждает операторов о снижении производительности задолго до того, как произойдет фактическая механическая неисправность. Такой подход к профилактическому техническому обслуживанию позволяет техническим специалистам планировать ремонт во время плановых простоев, полностью избегая дорогостоящих незапланированных остановок паропровода.
Выбор правильного клапана требует точного понимания того, как различные механические конструкции реагируют на пар. В таблице ниже показаны реалии различных типов клапанов в условиях промышленного пара.
Тип клапана
Основная функция
Возможность регулирования в Steam
Износостойкость и режимы отказа
Шаровой клапан | Модуляция и изоляция | Отлично (линейно или равнопроцентно) | Высокий. Устойчив к волочению проволоки. Уплотнения металл-металл эффективно выдерживают температурные циклы. |
Задвижка | Только изоляция (вкл/выкл) | Крайне плохой | Низкий, если дросселируется. Страдает от сильной эрозии седла, вибрации и усталости штока. |
Шаровой кран (мягкое седло) | Быстрая изоляция | Бедный | Очень низкий. Седла из ПТФЭ/эластомер плавятся или выдавливаются из места под высоким давлением. |
Поворотный клапан (металлическое седло) | Изоляция большого диаметра | Умеренный | Склонен к термосвязыванию. Дорогое производство с нулевыми допусками утечек. |
Операторы часто пытаются использовать задвижки для модуляции потока, чтобы снизить затраты на закупки. Это серьезная инженерная ошибка. В задвижках используется плоский клин, который движется перпендикулярно потоку. В частично открытом состоянии высокоскоростной пар агрессивно ударяет по нижнему краю клина.
Непосредственным результатом является быстрая эрозия седла и сильная механическая вибрация. Клин отскакивает от внутренних направляющих, что в конечном итоге приводит к утомлению соединения штока. Окончательный вердикт остается однозначным: задвижки предназначены исключительно для изоляции «вкл./выкл.». Вы должны использовать шаровые клапаны всякий раз, когда требуется модуляция технологического потока или снижение давления.
Соблазн использовать четвертьоборотные шаровые или дроссельные клапаны велик. Они срабатывают быстрее и, как правило, требуют меньших первоначальных капитальных затрат. Пар быстро разрушает типичные четвертьоборотные материалы. В стандартных шаровых кранах используются седла из ПТФЭ или эластомера. Пар под высоким давлением разрушает, плавит или выдавливает эти мягкие материалы, что приводит к массивной внутренней утечке и полному выходу из строя.
Переход на поворотные клапаны с металлическим седлом решает проблему плавления, но создает новые проблемы. Шаровые и дроссельные клапаны с металлическим седлом чрезвычайно дороги и очень склонны к термическому заклиниванию. Термическое заедание происходит, когда быстрое расширение внутреннего шара прижимается к металлическому седлу, делая клапан полностью неподвижным. Когда вы выбираете правильный паровой шаровой клапан, , вы полностью обходите эти механические уязвимости. Они обеспечивают надежное уплотнение «металл-металл» с превосходным линейным контролем и абсолютной устойчивостью к термическому схватыванию.
Просматривая предложения, вы замечаете более высокие первоначальные капитальные затраты по сравнению с задвижками или дроссельными клапанами аналогичного размера. Сложная внутренняя отливка и большая толщина стенок требуют больше сырья и времени обработки. Когда мы оцениваем компонент пара исключительно по закупочной цене, мы игнорируем финансовую реальность операций.
Вы сопоставляете рентабельность инвестиций за счет снижения рисков. Единственное незапланированное отключение пара, вызванное выходом из строя задвижки, обходится в десятки тысяч долларов в виде потерь производства. Кроме того, эти конструкции требуют значительно меньше замен в течение двадцатилетнего жизненного цикла установки. Предварительные инвестиции в надежные механизмы контроля напрямую снижают долгосрочные эксплуатационные расходы.
Негерметичный паровой клапан буквально выбрасывает деньги в атмосферу. Прохождение пара через поврежденный, закрытый клапан приводит к потере огромного количества тепловой энергии. Энергоаудит предприятий регулярно выявляет неисправности запорных клапанов, из-за которых котлы потребляют избыточное количество природного газа только для поддержания давления в коллекторе. Вы количественно определяете эти финансовые затраты посредством строгого процесса аудита:
Измерьте внутреннее давление в паропроводе, питающем негерметичный клапан.
Оцените размер отверстия внутреннего пути утечки, вызванного волочением проволоки.
Примените уравнение Нейпира для расхода пара, чтобы рассчитать потери пара в фунтах в час.
Умножьте общий объем потерянного пара на стоимость единицы котельного топлива, чтобы определить истинную стоимость утечки.
Надежное и герметичное запорное устройство, обеспечиваемое шаровым клапаном, останавливает этот невидимый слив. Переход на высококачественные компоненты напрямую повышает тепловую эффективность установки и приводит к заметному снижению расхода топлива в котлах.
Доступность обслуживания является основным фактором совокупной стоимости владения. При выходе агрегата из строя для его вырезания из крупногабаритных трубопроводов требуются сварщики, рентгеновский контроль и продолжительные простои. Конструкция с верхним доступом обеспечивает явное преимущество в обслуживании.
Бригады технического обслуживания могут изолировать магистраль, открутить капот и вытащить весь узел обшивки через верхнюю часть. Корпус остается полностью приваренным или прифланцованным к трубопроводу. Технические специалисты заменяют набивку штока, обрабатывают посадочные поверхности или заменяют поврежденную заглушку прямо на подиуме. Такая возможность оперативного ремонта значительно сокращает время межремонтного ремонта во время остановок предприятия.
Наиболее распространенная ошибка при реализации связана с выбором клапана исключительно на основе номинального размера трубопровода, а не фактического расхода пара. Для 8-дюймовой трубы автоматически не требуется 8-дюймовый регулирующий клапан. Негабаритный блок работает слишком близко к сиденью, зависая при открытии на 5–10%.
Это вызывает «хантинг», когда вилка быстро подпрыгивает возле седла, пытаясь обрести устойчивость. Охота вызывает преждевременный износ, плохой контроль температуры и механическую усталость. Вы можете смягчить это, используя строгие расчеты размеров:
Рассчитайте максимальную, нормальную и минимальную требуемую паровую нагрузку для процесса.
Определите удельное входное давление и требуемый перепад давления на клапане.
Используйте формулы коэффициента расхода, чтобы определить точное требование Cv.
Выберите размер клапана, при котором нормальный расход составляет от 50% до 70% общего хода штока.
Эти клапаны узконаправленные. Установка их задом наперед серьезно снижает безопасность и управляемость. Вы выбираете между ориентацией «Поток под седлом» (F-to-O) и «Поток над седлом» (O-to-F) в зависимости от конкретного применения.
Flow Under the Seat является стандартом регулирования пара. Давление жидкости давит на пробку, что облегчает открытие приводов против давления и действует как отказоустойчивый механизм: если шток ломается, давление жидкости толкает клапан в открытое положение. Поток над седлом предназначен для строгой изоляции под высоким давлением. Давление пара давит на верхнюю часть пробки, используя технологическое давление, чтобы плотно закрыть уплотнение и обеспечить полное перекрытие.
В паропроводах постоянно образуется конденсат в результате передачи тепла в окружающую среду. Если клапан остается закрытым, за ним скапливается большое количество конденсата. Когда он внезапно открывается, пар с высокой скоростью подхватывает эту стену воды и ударяет ею по внутренним органам или коленям трубопроводов.
Это явление, известное как гидравлический удар, физически разрушает отливки и разрушает внутреннюю отделку. Это можно смягчить за счет правильной конструкции трубопроводов. Располагайте термодинамические конденсатоотводчики непосредственно перед потоком, чтобы сливать скапливающуюся воду. Используйте небольшие байпасные линии вокруг основного блока, чтобы обеспечить постепенный прогрев трубопровода и выравнивание давления перед открытием основной линии.
Обслуживание паропроводов под напряжением сопряжено с серьезными опасностями, опасными для жизни. Попытка качественного обслуживания без абсолютной уверенности в изоляции чрезвычайно опасна.
Опишите строгую реализацию конфигураций двойной блокировки и кровотечения (DBB) в восходящем направлении. Этот протокол включает последовательное закрытие двух запорных клапанов и открытие выпускного клапана между ними для безопасного выпуска проходящего пара. Гарантируйте полную разгерметизацию и дайте достаточно времени на охлаждение, прежде чем технические специалисты ослабят один болт крышки.
Проходные клапаны служат окончательным стандартом регулирования расхода и давления в современных паровых сетях. Ни одна другая конструкция не обеспечивает баланса между требованием высокоточного регулирования и надежным герметичным затвором. Используя их механические преимущества, вы защищаете свою инфраструктуру от преждевременного выхода из строя и потерь тепловой энергии.
Примите следующие меры для обеспечения оптимальной производительности и безопасности на вашем предприятии:
Проведите аудит вашей существующей парораспределительной сети, чтобы выявить любые задвижки или шаровые краны, неправильно установленные для дросселирования.
Перед приобретением запасных компонентов рассчитайте точные требования к коэффициенту расхода (Cv) на основе максимальной и минимальной паровой нагрузки.
Просмотрите журналы технического обслуживания, чтобы изолировать проблемные области, в которых часто требуется замена уплотнений, и модернизируйте эти места до конструкции сильфонного уплотнения.
Проконсультируйтесь с квалифицированной инженерной фирмой, чтобы проверить точную совместимость материалов и классы давления для ваших конкретных параметров пара.
А: Да. Они специально разработаны для надежного выполнения обеих функций. Внутренняя геометрия обеспечивает точную модуляцию потока без быстрой эрозии седла, типичной для задвижек. Их механизм крепления сверху вниз металл-металл также гарантирует возможность строгого отключения при полном закрытии, надежно изолируя трубопровод.
Ответ: Фланцевые соединения обеспечивают быстрое и безопасное техническое обслуживание в режиме реального времени. Технические специалисты могут снять корпус клапана, не разрезая трубы и не получая разрешения на огневые работы. Фланцы лучше выдерживают сильное тепловое расширение, чем жесткие резьбовые соединения, и позволяют точно затягивать болты, что значительно снижает риск опасных утечек пара.
О: Тяга проволоки — это сильная эрозия металла, вызванная высокоскоростным прохождением влажного пара через частично открытое седло клапана. Производители предотвращают такое разрушительное прорезание каналов, применяя закаленные металлические сплавы, такие как стеллит, к внутренней отделке и оптимизируя геометрию заглушки для направления кинетической энергии от уплотняющих поверхностей.
A: Выбор класса давления полностью зависит от максимального рабочего давления и пиковой температуры паровой системы. Стандартные крышки с болтовым креплением безопасны для класса 600 по ASME. Для перегретых линий высокого давления (классы 900, 1500, 2500) стандарты ASME B16.34 требуют использования крышек с герметичным уплотнением для предотвращения катастрофических отказов в результате выброса.
Ответ: Нет. Стандартные корпуса из углеродистой стали (WCB/WCC) высокоэффективны и экономичны для распределения пара в основных энергосистемах. Вам необходимо выбрать нержавеющую сталь (CF8M) только для процессов с чистым паром, санитарной среды или участков трубопровода, склонных к коррозионному накоплению углекислоты из-за высокого уровня конденсата.
Ответ: Стандартная ориентация — «Поток под седлом» (F-to-O) для дросселирования. Давление жидкости давит на заглушку, что облегчает срабатывание при давлении в линии и служит защитой от открывания в случае поломки штока. «Поток над седлом» предназначен исключительно для строгой изоляции под высоким давлением.
О: Вам необходимо использовать сильфонное уплотнение, если нулевые выбросы в атмосферу являются обязательными для соблюдения требований безопасности или охраны окружающей среды. Вместо сжатых графитовых колец в них используется сварной металлический барьер-гармошка, что полностью исключает внешнюю утечку пара и навсегда устраняет необходимость регулярного обслуживания сальника.
