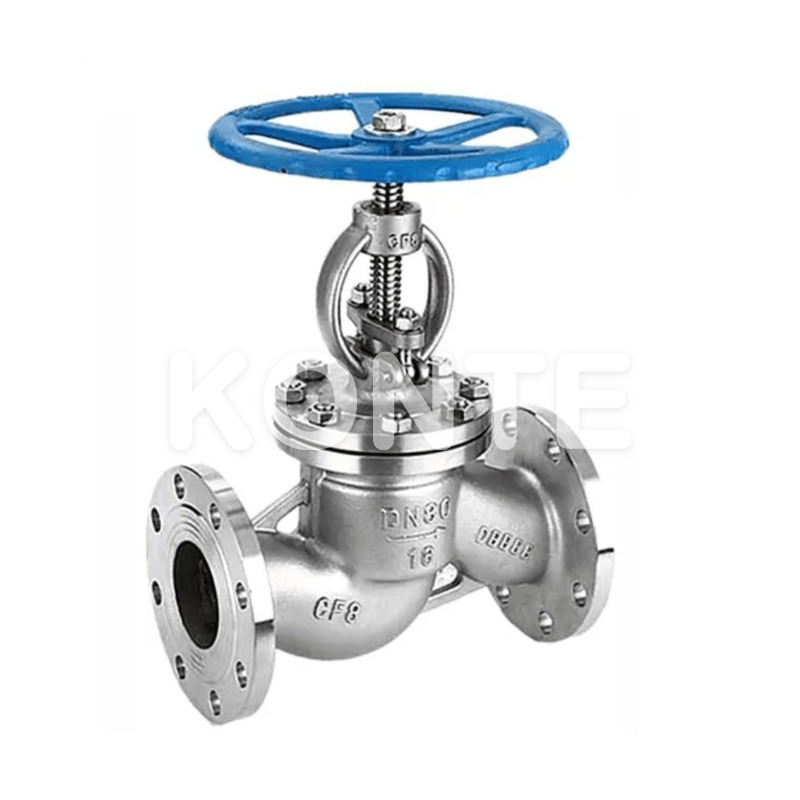

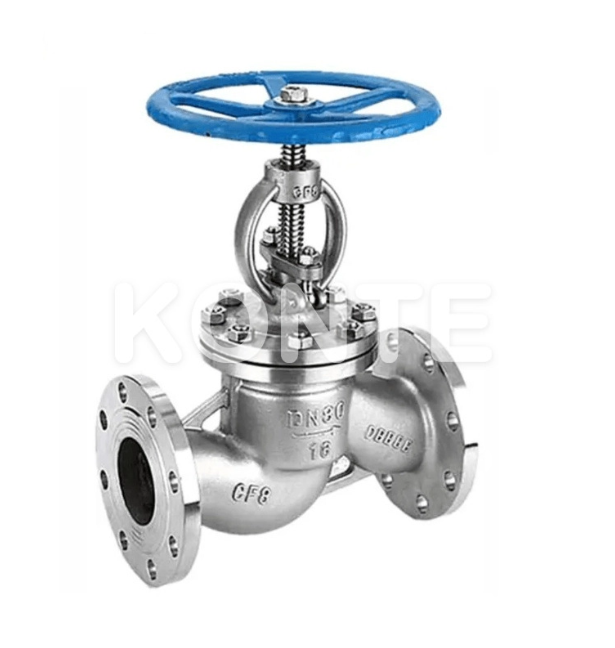

Фланцевый вентиль из нержавеющей стали — это прочный промышленный клапан, предназначенный для точного регулирования расхода и надежного перекрытия в сложных условиях эксплуатации на трубопроводах. Этот ручной клапан с поднимающимся штоком и фланцевым соединением обеспечивает превосходные характеристики уплотнения и устойчивость к коррозии, что делает его идеальным для регулирования потока жидкостей, газов и пара. Как надежный производитель промышленных клапанов, мы поставляем высококачественные решения, отвечающие строгим требованиям критически важных перерабатывающих отраслей по всему миру.
Материал корпуса: Доступен из нержавеющей стали 304, 316 и 316L для превосходной коррозионной стойкости.
Конструкция с выдвижным штоком: обеспечивает четкую визуальную индикацию положения клапана.
Фланцевые концы: Обеспечьте надежное, герметичное соединение со стандартными фланцами трубопровода.
Прочная отливка: устраняет слабые места и обеспечивает долгосрочную структурную целостность.
Дополнительные типы уплотнений: мягкое уплотнение для герметичного закрытия или жесткое уплотнение для высокотемпературных и абразивных применений.
Точная регулировка расхода: линейная характеристика расхода обеспечивает точный контроль дросселирования.
Низкий рабочий крутящий момент: простота ручного управления даже при высоком давлении.
Отличные характеристики уплотнения: предотвращает утечки и снижает затраты на техническое обслуживание.
Прямоточная конструкция T- или Y-типа: варианты, соответствующие различным требованиям к потоку.
Нижний порт: оснащен шаровым клапаном для удобного дренажа или промывки.
Простота обслуживания: модульная конструкция позволяет быстро разбирать и ремонтировать.
Управление с помощью маховика: простое и надежное ручное управление без необходимости внешнего источника питания.
Параметр | Спецификация |
Материал тела | нержавеющая сталь 304, 316, 316L (опция) |
Размер диапазона | от Ду15 до Ду200 |
Тип соединения | Фланцевые соединения (доступны стандарты ANSI, DIN, JIS) |
Тип уплотнения | Мягкое или жесткое уплотнение (опционально) |
Операция | Ручной (маховик) |
Структура | T-тип или Y-тип, проходной |
Рейтинг давления | Класс от 150 до класса 300 (от PN10 до PN40) |
Температурная диапазон | От -20°C до 200°C (в зависимости от материала уплотнения) |
Дополнительная функция | Нижний порт с шаровым клапаном для дренажа/промывки. |
Фланцевый клапан из нержавеющей стали широко используется в отраслях, где важны надежный контроль расхода и устойчивость к коррозии:
Нефть и нефтехимия: регулирование сырой нефти, продуктов нефтепереработки и химических технологических жидкостей.
Тонкие химикаты: контроль потока агрессивных химикатов и растворителей.
Электроэнергетика: управление системами пара, конденсата и охлаждающей воды.
Водоочистка: регулирование расхода воды на муниципальных и промышленных очистных сооружениях.
Пищевая промышленность: контроль несанитарных технологических жидкостей и инженерных сетей
Морское применение: обеспечение надежного контроля потока в судовых трубопроводных системах.
Мы предоставляем комплексные решения в области клапанов по индивидуальному заказу для удовлетворения конкретных потребностей промышленных клиентов:
Специальные спецификации материалов для обеспечения особой коррозионной стойкости
Измененные номинальные значения давления и температуры для экстремальных условий эксплуатации.
Специальные торцевые соединения, соответствующие существующим трубопроводным системам.
Специальные варианты покрытия для повышения долговечности в суровых условиях.
Индивидуальные варианты срабатывания, включая пневматические и электрические приводы.
Частная маркировка и упаковка для партнеров-дистрибьюторов
Наши промышленные фланцевые клапаны производятся в соответствии с высочайшими стандартами качества:
Строгий контроль сырья и отслеживание
Точная обработка на современном оборудовании с ЧПУ.
Гидростатическое испытание каждого клапана
Испытание седла на герметичность для обеспечения нулевых утечек
Проверка размеров и функциональные испытания перед отправкой
Наши производственные процессы соответствуют международным системам управления качеством, и мы можем предоставить все необходимые сертификационные документы для требований вашего проекта.
Шаровые клапаны Т-типа имеют путь потока под углом 90 градусов, что обеспечивает лучший контроль дросселирования, но более высокий перепад давления. Шаровые клапаны Y-типа имеют путь потока под углом 45 градусов, что обеспечивает меньший перепад давления и более высокую пропускную способность, что делает их подходящими для применений с высоким расходом.
Да, седельные клапаны специально разработаны как для точного дросселирования, так и для принудительного закрытия, что делает их универсальными для широкого спектра технологических применений.
При использовании стандартных мягких уплотнений максимальная температура составляет 150°C. Для применения при более высоких температурах до 200°C мы рекомендуем использовать жесткие уплотнения или мягкие, устойчивые к высоким температурам уплотнения.
Да, мы можем предоставить пневматические или электрические приводы для автоматизированной работы. Наша команда инженеров может помочь с выбором подходящего привода для ваших конкретных требований.
