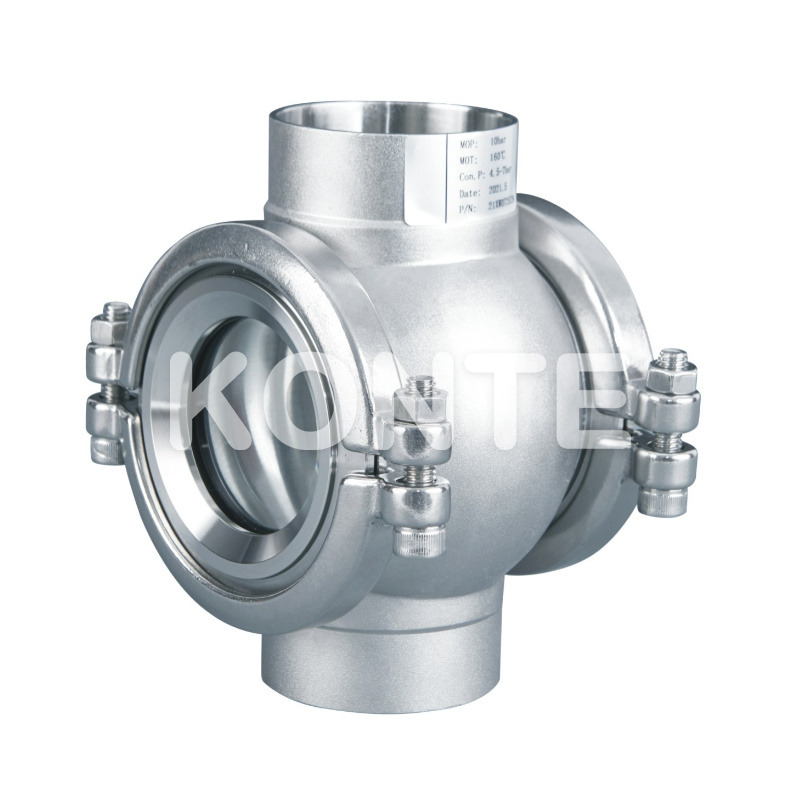

Четырехходовое смотровое стекло шарового типа является важным компонентом санитарного контроля процесса, предназначенным для точного наблюдения за потоком, уровнем и состоянием реакции жидкости в закрытых трубопроводах. Изготовленное из высококачественной нержавеющей стали и оптического стекла премиум-класса, это санитарное смотровое стекло обеспечивает беспрепятственный обзор при соблюдении строгих гигиенических стандартов. Его уникальная конструкция с четырехсторонним шаром позволяет наблюдать на 360 градусов под разными углами, устраняя слепые зоны, которые мешают традиционным смотровым очкам. Являясь ведущим поставщиком смотровых стекол из нержавеющей стали, мы предлагаем надежные решения, которые повышают безопасность процессов и эффективность работы в важнейших отраслях промышленности.
Детали, контактирующие с рабочей средой: доступны из нержавеющей стали 304 или 316L для обеспечения исключительной коррозионной стойкости и соответствия санитарным требованиям.
Оптическое стекло: высокопрочное стекло из борида кремния или закаленное стекло для максимальной прозрачности и ударопрочности.
Уплотнительные элементы: стандартные уплотнения из EPDM с дополнительными уплотнениями из NBR и PTFE для удовлетворения различных потребностей в совместимости жидкостей.
Четырехсторонняя шаровая конструкция обеспечивает разнонаправленное наблюдение без модификации трубопровода.
Гладкие внутренние поверхности предотвращают скопление жидкости и рост бактерий.
Устойчивая к давлению конструкция обеспечивает надежную работу в различных условиях эксплуатации.
Простой визуальный осмотр снижает необходимость ненужной разборки трубопровода.
Компактные размеры для легкой установки в ограниченном пространстве
Стандартизированные соединения, совместимые с большинством сантехнических трубопроводных систем.
Простое обслуживание благодаря легкодоступным запасным частям.
Длительный срок службы с минимальными простоями в работе
Размер | D (мм) | DN (мм) | Хм) | L (мм) |
DN25 | 28 | 25 | 64 | 100 |
DN32 | 34 | 31 | 78 | 100 |
DN40 | 40 | 37 | 83 | 130 |
DN50 | 52 | 49 | 99 | 164 |
DN65 | 70 | 66 | 125 | 190 |
DN80 | 85 | 81 | 138 | 210 |
DN100 | 104 | 100 | 140 | 230 |
Размер | D (мм) | DN (мм) | Хм) | L (мм) |
1 " | 25.4 | 22.4 | 64 | 100 |
1 1/4 " | 31.8 | 28.8 | 78 | 100 |
1 1/2 " | 38.1 | 35.1 | 83 | 130 |
2 " | 50.8 | 47.8 | 99 | 164 |
2 1/2 " | 63.5 | 59.5 | 125 | 190 |
3 " | 76.2 | 72.2 | 138 | 210 |
4 " | 101.6 | 97.6 | 140 | 230 |
Санитарное четырехстороннее смотровое стекло находит широкое применение в отраслях, где прозрачность процесса и гигиена имеют первостепенное значение:
Продукты питания и напитки: мониторинг потока жидкости, процессов смешивания и операций CIP (очистка на месте).
Фармацевтическое производство: наблюдение за реакционными сосудами, системами фильтрации и линиями передачи продуктов.
Производство косметики: обеспечение стабильного качества продукции на этапах ее приготовления и фасовки.
Тонкие химикаты: отслеживание химических реакций и предотвращение перекрестного загрязнения
Биотехнология: мониторинг процессов культивирования клеток и перенос стерильных жидкостей.
Мы предлагаем комплексные решения по индивидуальному заказу смотровых стекол, адаптированные к вашим конкретным технологическим требованиям. Наша опытная команда инженеров тесно сотрудничает с промышленными клиентами для разработки продуктов, отвечающих уникальным потребностям применения:
Специальные спецификации материалов для совместимости со специальными жидкостями
Измененные размеры для соответствия существующим конфигурациям трубопроводов.
Пользовательские типы соединений, включая резьбовые, фланцевые и сварные варианты.
Брендинг и настройка упаковки для целей перепродажи
Разработка прототипа и быстрое начало производства
Все наши промышленные смотровые стекла проходят строгий контроль качества, чтобы гарантировать стабильную производительность и надежность:
Проверка и сертификация сырья
Проверка точности размеров с использованием прецизионного измерительного оборудования
Испытание под давлением для проверки структурной целостности
Испытание на герметичность в рабочих условиях
Окончательный визуальный осмотр перед отправкой
Наше производство соответствует международным стандартам качества, и по запросу мы можем предоставить соответствующую сертификационную документацию.
Стандартное номинальное давление составляет 10 бар (145 фунтов на квадратный дюйм). Более высокие номинальные значения давления доступны для индивидуальных заказов.
Со стандартными уплотнениями из EPDM диапазон рабочих температур составляет от -20°C до 135°C. Для применений с более высокими температурами мы рекомендуем использовать уплотнения из ПТФЭ, которые выдерживают температуру до 200°C.
При нормальных условиях эксплуатации срок службы стекла составляет 2-3 года. Мы рекомендуем регулярный осмотр на наличие царапин, трещин или помутнений и немедленную замену при обнаружении каких-либо повреждений.
Да, у нас имеется полный ассортимент запасных частей, включая стеклянные элементы, уплотнения и прокладки для всех стандартных размеров.
