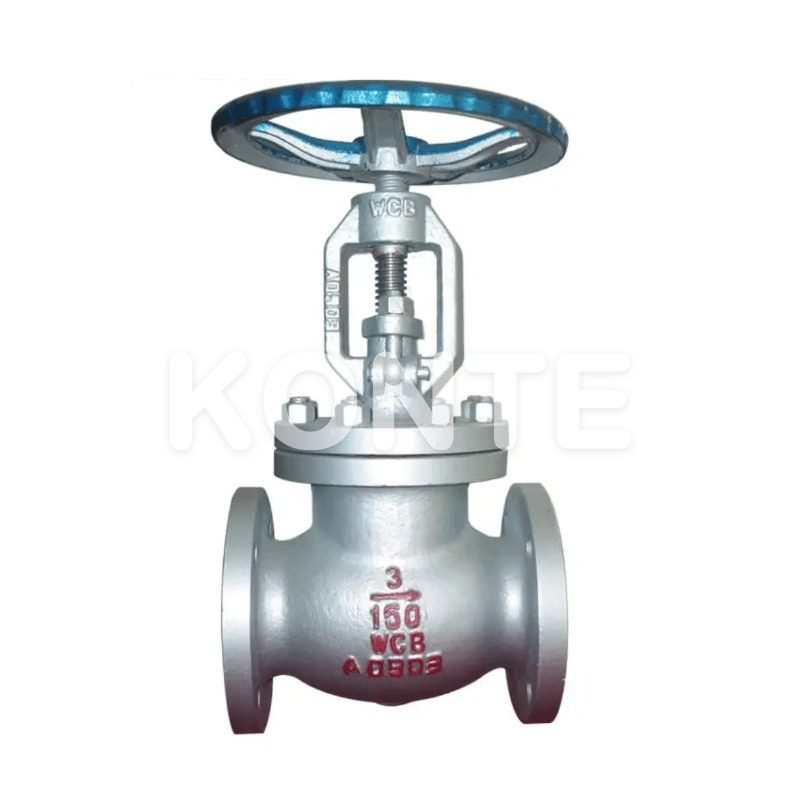

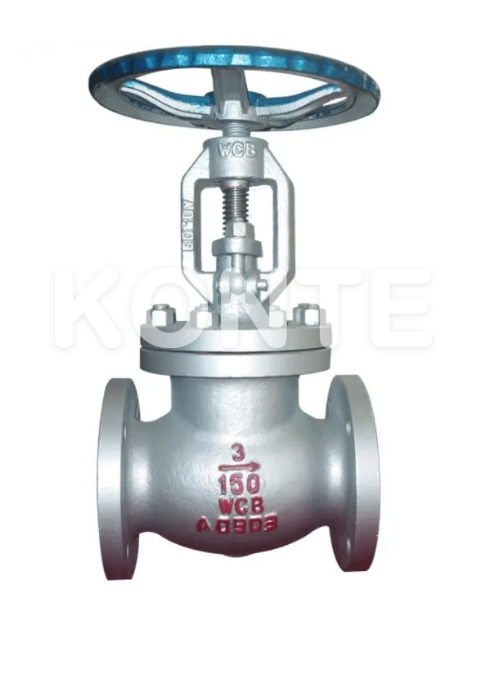

Фланцевый проходной клапан WCB представляет собой высокопроизводительный клапан из литой углеродистой стали, предназначенный для точного перекрытия и дросселирования потока в промышленных трубопроводных системах. Благодаря прочной конструкции выдвижного штока и фланцевым соединениям этот промышленный проходной клапан обеспечивает исключительную долговечность и надежную работу в сложных условиях. Наши клапаны из литой углеродистой стали производятся в соответствии с международными стандартами, что обеспечивает совместимость с существующей трубопроводной инфраструктурой в различных отраслях промышленности. Прямоточные конфигурации T-типа и Y-типа обеспечивают гибкие варианты установки в соответствии с конкретными требованиями проекта, что делает их идеальным выбором как для нового строительства, так и для проектов модернизации.
Конструкция корпуса премиум-класса: доступны варианты из нержавеющей стали 304, нержавеющей стали 316 и нержавеющей стали 316L, а также стандартная литая углеродистая сталь WCB, обеспечивающая превосходную коррозионную стойкость для различных применений с жидкостями.
Универсальные решения для уплотнений: дополнительные системы мягкого или жесткого уплотнения обеспечивают герметичное закрытие и длительный срок службы даже в условиях эксплуатации под высоким давлением.
Конструкция с выдвижным штоком: обеспечивает четкую визуальную индикацию положения клапана и предотвращает вращение штока, обеспечивая точный контроль потока.
Интегрированная дренажная система: оснащена нижним отверстием и шаровым клапаном для удобного дренажа и промывки, что упрощает процедуры технического обслуживания.
Фланцевые торцевые соединения: стандартная фланцевая конструкция обеспечивает простоту установки и снятия, совместима с большинством промышленных трубопроводных систем.
Ручное управление: механизм с маховиком обеспечивает точную регулировку расхода и надежную возможность аварийного отключения.
Параметр | Спецификация |
Материал тела | Литая углеродистая сталь WCB, SS304, SS316, SS316L (опция) |
Размер диапазона | От Ду15 до Ду200 (от 1/2 дюйма до 8 дюймов) |
Тип соединения | Фланцевые концы |
Тип уплотнения | Мягкое уплотнение, жесткое уплотнение (опционально) |
Режим работы | Ручной (маховик) |
Тип структуры | Прямой Т-тип, Прямой Y-тип |
Номинальное давление | Ру16, Ру25, Ру40 |
Стандарт дизайна | ГБ, ANSI, DIN, JIS |
Температурная диапазон | От -29°C до 425°C (углеродистая сталь) |
Дополнительные возможности | Нижнее дренажное отверстие с шаровым краном |
Фланцевый проходной клапан WCB широко используется в отраслях, требующих надежного контроля потока неагрессивных жидкостей. Прочная конструкция и универсальный дизайн делают его пригодным для:
Нефтяная и нефтехимическая промышленность: контроль потока сырой нефти, нефтепродуктов и технологических жидкостей на нефтеперерабатывающих и перерабатывающих заводах.
Производство электроэнергии: управление линиями воды, пара и топлива на теплоэлектростанциях и когенерационных установках.
Очистка воды: регулирование расхода в муниципальных системах водоснабжения, очистных сооружениях и опреснительных установках.
Тонкая химия: контроль технологических жидкостей в химическом и фармацевтическом производстве.
Транспортировка нефти и газа: Управление трубопроводными системами распределительных сетей нефти и газа.
Мы предлагаем комплексные услуги по изготовлению клапанов по индивидуальному заказу в соответствии с требованиями вашего конкретного проекта. Наша опытная команда инженеров может изменить существующие конструкции или разработать полностью индивидуальные решения, адаптированные к потребностям вашего применения. Мы обеспечиваем:
Специальные спецификации материалов для работы с уникальными составами жидкостей
Специализированные уплотнительные решения для экстремальных температур и давлений.
Концевые соединения, изготовленные по индивидуальному заказу, соответствующие существующим системам трубопроводов.
Варианты индивидуальной маркировки и упаковки
Инженерная поддержка от проектирования до производства и испытаний
Наши гибкие производственные возможности позволяют нам обрабатывать как небольшие партии заказов, так и крупномасштабные производственные циклы, обеспечивая своевременную доставку и стабильное качество для каждого проекта.
Все наши фланцевые клапаны WCB проходят строгие процедуры контроля качества на протяжении всего производственного процесса. Каждый клапан проходит испытания под давлением для обеспечения герметичности и соответствия международным стандартам. Наши производственные мощности сертифицированы по стандартам системы управления качеством ISO 9001, а наша продукция соответствует спецификациям API, ANSI, DIN и JIS. Мы предоставляем подробные отчеты об испытаниях материалов и сертификаты испытаний под давлением к каждой поставке, что дает вам полную уверенность в качестве и надежности нашей продукции.
Шаровые клапаны Т-типа обеспечивают более высокое сопротивление потоку и идеально подходят для дросселирования, тогда как шаровые клапаны Y-типа обеспечивают более низкое сопротивление потоку и лучше подходят для применений, требующих минимального перепада давления.
Стандартные клапаны WCB из углеродистой стали подходят для неагрессивных жидкостей. Для коррозийных применений мы рекомендуем варианты из нержавеющей стали 304, 316 или 316L.
Шаровые клапаны WCB из углеродистой стали могут работать при температуре до 425°C, что делает их пригодными для большинства применений в паровых и высокотемпературных процессах.
Да, мы можем изготовить клапаны с индивидуальным номинальным давлением в соответствии с конкретными требованиями проекта. Свяжитесь с нашей командой инженеров для получения дополнительной информации.
