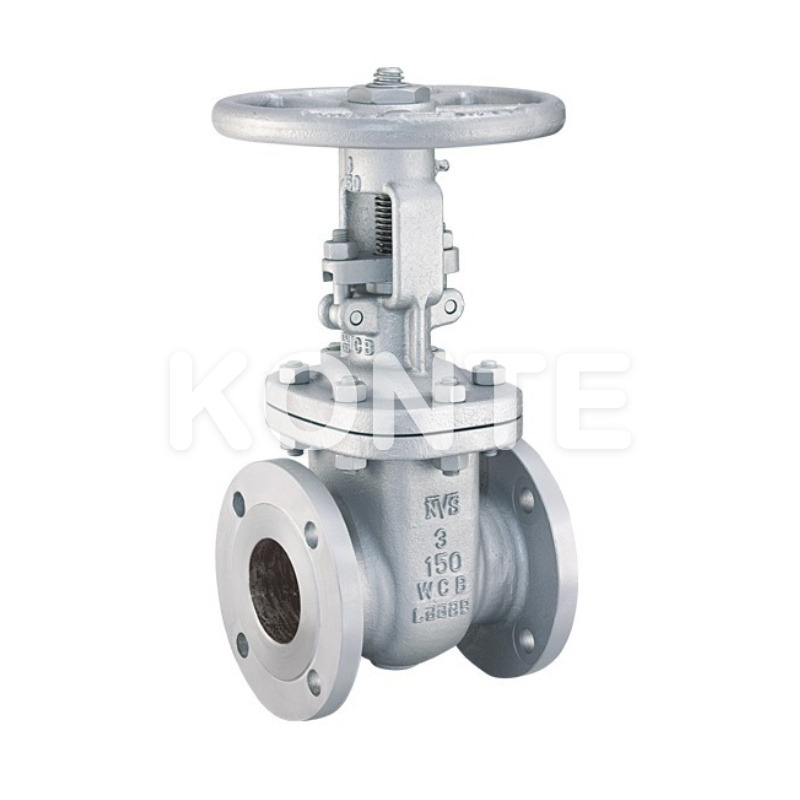

Фланцевая задвижка WCB является краеугольным камнем трубопроводной инфраструктуры для тяжелых условий эксплуатации и разработана для обеспечения бескомпромиссной изоляции жидкости. При физическом осмотре клапан представляет собой прочную, прочную внешнюю поверхность из литой углеродистой стали, характеризующуюся гладкой, однородной металлической отделкой, которая красноречиво говорит о точном процессе литья. Тактильная обратная связь ручного маховика тяжелая, но удивительно плавная, его вращение происходит с продуманным и бесшумным скольжением, что указывает на безупречную внутреннюю обработку и превосходную резьбу на штоке. В полностью установленном положении сверхпрочный клин создает непроницаемый барьер для высокоскоростных сред, эффективно подавляя поток жидкостей или газов под давлением.
Помимо своего внушительного внешнего вида, этот клапан предназначен для устранения критических эксплуатационных узких мест. Предприятия, борющиеся с неорганизованными выбросами или частыми остановками на техническое обслуживание, сразу же найдут облегчение благодаря прочной конструкции крышки с болтовым креплением и глубокой конструкции сальника. Металлический звон фланцевых соединений, идеально совпадающих во время установки, подчеркивает строгое соблюдение размеров ASME B16.5, обеспечивая интеграцию без напряжений в существующие трубопроводы. Будь то суровый соленый воздух прибрежного нефтеперерабатывающего завода или интенсивные температурные циклы электростанции, плотный корпус WCB ASTM A216 противостоит деформации и коррозии, предоставляя руководителям предприятий абсолютную уверенность в целостности и безопасности своей системы.
Название продукта | Фланцевый клапан WCB Flanged |
Материал тела | ASTM A216 WCB (Литая углеродистая сталь) |
Связь | Фланцевые соединения, стандарт ASME B16.5 |
Размер диапазона | от 2 дюймов до 24 дюймов (DN50–DN600 или по индивидуальному заказу) |
Рейтинг давления | Доступен класс 150/300/600 |
Дизайн | Выдвижной шток, внешний винт и траверса (OS&Y) |
Тип уплотнения | Металл-металл или мягкое сиденье. |
Материал отделки | 13Cr/Стеллит (дополнено в соответствии с отраслевыми стандартами) |
Капот | Конструкция крышки на болтах |
Операция | Ручной маховик (может быть автоматизирован/с приводом от редуктора) |
Стандартное соответствие | API 600/АСМЕ Б16.34 |
Лицевой стандарт Стандарт | ASME B16.10 (дополненный) |
Стандарт тестирования | API 598 |
Приложение | Нефтяная, нефтехимическая, тонкая химия, электроэнергетика и водоочистка |
Этот клапан, спроектированный для максимальной устойчивости, сочетает в себе передовые механические функции, предназначенные для оптимизации управления потоком и устранения неэффективности эксплуатации. Каждый компонент специально разработан для увеличения срока службы системы и снижения частоты ручного вмешательства.
Неограниченная динамика потока: полнопроходная конструкция гарантирует, что при полностью открытом клапане внутренний канал соответствует внутреннему диаметру трубы, что приводит к нулевому перепаду давления и предотвращает турбулентные вибрации потока.
Визуальная индикация положения: конфигурация внешнего винта и траверсы (OS&Y) удерживает резьбу штока вне текучей среды, предотвращая коррозию и одновременно предоставляя операторам немедленное визуальное подтверждение открытого или закрытого состояния клапана.
Предотвращение термического заедания: гибкая конструкция клина компенсирует небольшие деформации седла и напряжения в трубопроводе, гарантируя, что клапан не заклинит в закрытом состоянии при резких колебаниях температуры.
Легкое обслуживание в линии: крышка с болтовым креплением позволяет обслуживающему персоналу получить доступ к внутренним тримам, не снимая весь корпус клапана с трубопровода, что значительно сокращает время простоя оборудования.
Контроль неорганизованных выбросов: точно обработанное уплотнение штока и глубокая сальниковая коробка создают герметичное атмосферное уплотнение, строго удерживая опасные или ценные среды внутри системы.
Наш производственный подход оценивает каждый структурный и функциональный аспект, чтобы создать продукт, который превосходит стандартные промышленные ожидания. Ниже приводится подробное описание технических размеров, определяющих превосходные характеристики этого клапана.
Этот клапан, изготовленный из высокопрочной литой углеродистой стали ASTM A216 WCB, обеспечивает непревзойденную долговечность в тяжелых промышленных условиях. Он строго соответствует проектным спецификациям API 600 и ASME B16.34, обеспечивая полное международное инженерное соответствие и бескомпромиссную безопасность.
Архитектура ориентирована на надежность и простоту использования. Подъемный шток OS&Y (внешний винт и хомут) в сочетании с крышкой, прикрепленной болтами, обеспечивает быстрый визуальный осмотр и простое обслуживание. Полнопроходная конструкция минимизирует сопротивление потоку, а клиновой механизм предотвращает заклинивание, вызванное тепловым расширением.
Чтобы гарантировать отсутствие утечек под высоким давлением, клапан предлагает универсальные варианты уплотнений. Покупатели могут выбирать между седлом «металл по металлу» с накладками из твердого сплава 13Cr или стеллита, обеспечивающими исключительную износостойкость и коррозионную стойкость, или мягким седлом для конкретных сред, обеспечивающим длительный срок службы.
Масштабируемость лежит в основе этой линейки продуктов. Доступны в широком диапазоне размеров от 2 до 24 дюймов (от DN50 до DN600), а по запросу доступны более крупные диаметры. Он полностью охватывает классы давления 150, 300 и 600, идеально сочетаясь с трубопроводами различных диаметров и сетями управления жидкостями высокого давления.
Несмотря на то, что клапан в стандартной комплектации поставляется с эргономичным ручным маховиком, он рассчитан на будущее. Верхняя монтажная площадка обеспечивает бесшовную интеграцию с приводами, пневматическими приводами или электроприводами, удовлетворяя потребности в удаленном управлении модернизированными автоматизированными объектами.
Этот клапан демонстрирует замечательную универсальность в различных средах, включая воду, нефть, природный газ, пар и кислотные/щелочные жидкости. Он служит незаменимым устройством изоляции и контроля потока в основных трубопроводах в нефтяной, нефтехимической, тонкой химической промышленности, энергетике и водоочистке.
Снижение рисков гарантируется строгими заводскими протоколами. Перед отправкой каждое устройство подвергается строгим испытаниям корпуса и седла API 598 под давлением. Предоставляются комплексные отчеты об испытаниях материалов (MTR), обеспечивающие доставку без дефектов и значительно снижающие долгосрочные затраты на техническое обслуживание и угрозы безопасности при закупках в рамках проекта.
Обеспечение безопасности промышленной арматуры требует большего, чем просто покупка оборудования; для этого требуется надежный партнер-производитель, способный обеспечить стабильное качество в больших масштабах. Мы устраняем разрыв между первоклассным проектированием и экономически эффективными закупками, гарантируя, что ваши проекты будут соответствовать графику и бюджету.
Экономика прямых поставок: устраняя посредников, мы предоставляем прямой доступ к производственным мощностям премиум-класса, что позволяет вам оптимизировать бюджет закупок без ущерба для металлургического качества.
Строгая отслеживаемость: от начальной плавки до финального испытания под давлением, каждый клапан имеет серийный номер и полностью отслеживается. Мы предоставляем комплексную документацию для поддержки аудита соответствия вашего предприятия.
Индивидуальные инженерные решения. Мы понимаем, что стандартные спецификации подходят не для каждого трубопровода. Наша команда инженеров модифицирует облицовку фланцев, материалы отделки и настройки привода в точном соответствии с чертежами вашего проекта.
Надежная стабильность цепочки поставок. Благодаря обширному управлению запасами и оптимизированным производственным линиям мы обеспечиваем своевременное выполнение как срочных потребностей в замене, так и крупномасштабных проектов строительства объектов.
Чтобы помочь вам в технической оценке, мы собрали ответы на наиболее важные вопросы, касающиеся установки, эксплуатации и возможностей наших задвижек из литой стали.
ASTM A216 WCB является отраслевым стандартом для применения в условиях высоких температур и высокого давления из углеродистой стали. Он предлагает превосходный баланс прочности на разрыв, пластичности и свариваемости. Это гарантирует, что корпус клапана выдержит интенсивные механические нагрузки и термические удары без разрушения, что делает его очень надежным в неагрессивных и слабоагрессивных средах при температуре до 425°C (800°F).
Нет. Задвижки предназначены исключительно для двухпозиционной изоляции. Использование задвижки в частично открытом положении для дросселирования приведет к тому, что высокоскоростная жидкость будет вибрировать клин, что приведет к быстрой эрозии посадочных поверхностей, вытягиванию проволоки и возможному выходу из строя уплотнения. Для регулирования расхода следует использовать проходной или регулирующий клапан.
Стеллит — это кобальт-хромовый сплав, известный своей исключительной твердостью и устойчивостью к истиранию, кавитации и износу. При нанесении на посадочные поверхности (уплотнение металл-металл) он предотвращает абразивное разрушение, вызванное твердыми частицами в среде, а также высокое трение, возникающее во время циклов открытия и закрытия под высоким перепадом давления.
Конструкция с внешним винтом и хомутом требует периодической смазки открытой резьбы штока для обеспечения плавной работы маховика. Кроме того, операторы предприятия должны регулярно проверять сальник штока. Если вокруг штока обнаружены незначительные утечки, гайки сальника можно равномерно затянуть, чтобы повторно сжать материал уплотнения и восстановить атмосферное уплотнение.
Абсолютно. Хотя они стандартно поставляются с ручным маховиком, траверса рассчитана на различные способы приведения в действие. Сняв маховик и используя существующую монтажную конструкцию, клапан можно легко дооснастить многооборотными электрическими приводами, пневматическими цилиндрами или коническими приводами для интеграции в современные системы DCS или SCADA.
