Промышленные пневматические мембранные клапаны представляют собой важнейший компонент современных систем управления жидкостями, особенно там, где предотвращение загрязнения, коррозионная стойкость и надежная работа имеют первостепенное значение. В этом подробном руководстве рассматриваются отличительные особенности, которые делают пневматические мембранные клапаны незаменимыми на предприятиях биофармацевтической промышленности, обработки пищевых продуктов и напитков, химического производства и производства пара. Понимание этих ключевых характеристик позволяет инженерам и специалистам по закупкам принимать обоснованные решения при выборе клапанов для сложных промышленных условий — от выбора материалов и механизмов срабатывания до требований к техническому обслуживанию и технических характеристик.
Введение
Что такое пневматические мембранные клапаны?
Основные компоненты конструкции
Ключевые особенности и преимущества
Варианты изготовления материалов
Системы приведения в действие и управления
Промышленные приложения
Критерии выбора
Техническое обслуживание и срок службы
Заключение
Часто задаваемые вопросы
Развитие технологий управления жидкостями вывело мембранные клапаны на передний план управления промышленными процессами, особенно в тех случаях, когда требуется абсолютная чистота, химическая стойкость и эксплуатационная надежность. В отличие от традиционных задвижек или шаровых кранов, промышленные мембранные клапаны используют уникальную концепцию конструкции, которая физически отделяет текучую среду от рабочего механизма клапана посредством гибкого мембранного барьера.
В сочетании с пневматическим приводом эти клапаны обеспечивают возможности автоматического управления, которые повышают эффективность процесса, сохраняя при этом санитарные и коррозионностойкие свойства, которые определяют категорию мембранных клапанов. Являясь ведущим производителем мембранных клапанов , отрасль продолжает внедрять инновации, используя передовые материалы, прецизионное проектирование и специальные конструкции, отвечающие строгим требованиям современных промышленных процессов.
В этой статье рассматриваются технические характеристики, эксплуатационные преимущества и практические соображения, которые делают пневматические мембранные клапаны предпочтительным решением для критически важных задач по перекачке жидкостей в различных отраслях.
Пневматические мембранные клапаны — это автоматизированные устройства управления жидкостью, которые сочетают в себе незагрязняющую конструкцию мембранных клапанов с эффективностью и точностью систем пневматического привода. Фундаментальный принцип работы заключается в использовании сжатого воздуха для привода привода, который прижимает гибкую диафрагму к переливу или седлу, тем самым контролируя поток через корпус клапана.
Клапан работает посредством простого, но эффективного механизма: сжатый воздух поступает в камеру пневматического привода, создавая силу, которая толкает шток, соединенный с пластиной компрессора. Эта пластина прижимает гибкую диафрагму к переливу клапана, создавая уплотнение, останавливающее поток жидкости. Когда давление воздуха сбрасывается, возвратная пружина поднимает диафрагму, позволяя жидкости проходить через отверстие клапана.
Эта конструкция предлагает несколько преимуществ по сравнению с обычными типами клапанов. Диафрагма создает полный барьер между технологической жидкостью и всеми металлообрабатывающими компонентами, включая шток, привод и узел крышки. Эта изоляция предотвращает загрязнение в санитарно-гигиенических целях и защищает металлические компоненты от агрессивных химикатов в промышленных процессах.
Система пневмопривода превращает ручные мембранные клапаны в элементы автоматического управления, способные интегрироваться с современными системами управления технологическими процессами. Пневматическое управление обеспечивает быстрое время отклика, отказоустойчивость благодаря механизмам пружинного возврата и совместимость с классификациями опасных зон, где электрические приводы могут представлять опасность взрыва.
Понимание отдельных компонентов, из которых состоит пневматический мембранный клапан, позволяет понять, как эти клапаны достигают своих уникальных рабочих характеристик.
Корпус клапана служит основным компонентом, находящимся под давлением, и определяет характеристики потока. Производители мембранных клапанов предлагают корпуса различных типов, в том числе:
Прямоточные корпуса, обеспечивающие минимальный перепад давления.
Корпуса водосливного типа, оптимизирующие эффективность перекрытия
Полнопроходная конструкция , обеспечивающая неограниченный поток вязких сред.

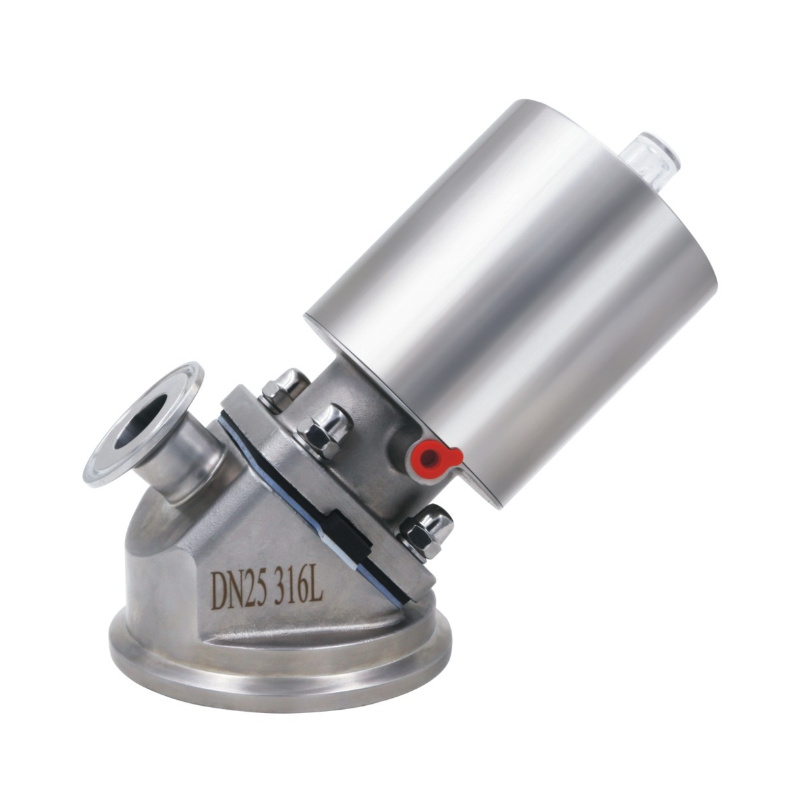

Конфигурации днища резервуара для комплексного дренажа
Материалы корпуса варьируются от нержавеющей стали для фармацевтического и пищевого применения до алюминиевых сплавов для чувствительных к весу установок и пластиковых материалов, включая ПП, ПВДФ и ПВХ, для работы в агрессивных химических средах.
Диафрагма представляет собой наиболее критический изнашиваемый компонент, непосредственно контактирующий с технологической средой и одновременно являющийся уплотнительным элементом. В современных промышленных мембранных клапанах используются современные эластомеры и композитные материалы, разработанные для особых условий эксплуатации:
ПТФЭ (тефлон) для универсальной химической стойкости и температуры до 230°C.
Резина EPDM для применения с паром, горячей водой и мягкими химическими веществами.
ФКМ (Витон) для нефтепродуктов и агрессивных растворителей
Силикон для пищевых продуктов, требующих соответствия FDA
Конструкция диафрагмы включает в себя армирующие ткани, которые уравновешивают гибкость и структурную целостность, предотвращая преждевременный выход из строя и сохраняя при этом характеристики реагирования на срабатывание.
Пневмопривод преобразует давление сжатого воздуха в механическую силу. Ключевые особенности привода включают в себя:
Воздушные камеры поршневого или диафрагменного типа создают линейную силу, пропорциональную давлению питания. Механизмы с пружинным возвратом, обеспечивающие работу в режиме открытия или закрытия при потере подачи воздуха. Регулируемые ограничители хода, обеспечивающие точное позиционирование и контроль дросселирования. Визуальные индикаторы положения, подтверждающие состояние клапана на расстоянии.
Высококачественные приводы оснащены пружинами из нержавеющей стали , коррозионностойкими корпусами и прецизионно обработанными компонентами, обеспечивающими надежную работу в течение миллионов циклов.
В сантехнических клапанах используются специальные методы подключения, оптимизирующие очистку и интеграцию в процесс:
Трехзажимные соединения для быстрой разборки и проверки очистки

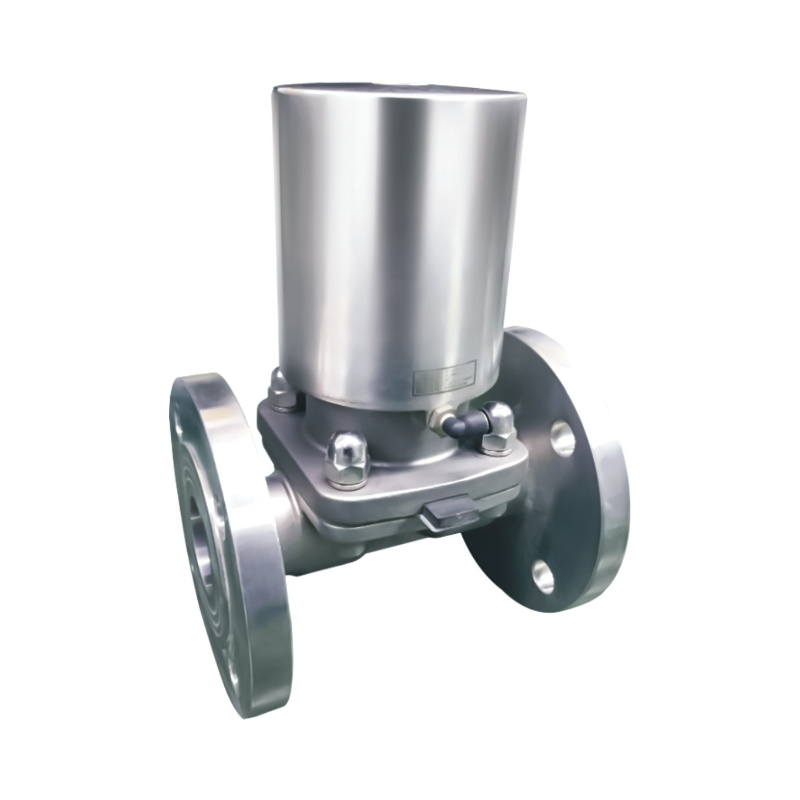

Фланцевые конструкции для стационарной установки и трубопроводов большего диаметра
Резьбовые концы для применений меньшего диаметра.
Конфигурации со стыковой сваркой для систем сверхвысокой чистоты
Пневматические мембранные клапаны обладают отличительными преимуществами, позволяющими решать конкретные промышленные задачи в различных областях применения.
Полная изоляция технологической среды от внешних механических компонентов исключает потенциальные пути загрязнения. Никакие сальники, уплотнения штока или смазочные материалы не контактируют с потоком жидкости, что делает эти клапаны идеальными для применения в мембранных клапанах в биофармацевтической промышленности, где чистота продукта не подлежит обсуждению.
Эта философия дизайна распространяется и на характеристики отделки поверхности: электрополированные внутренние детали достигают значений Ra ниже 0,4 микрона, предотвращая бактериальную адгезию и обеспечивая эффективные протоколы очистки CIP/SIP.
Коррозионно-мембранные клапаны превосходно работают в агрессивных химических средах, устраняя смачиваемые металлические поверхности. Материалы мембраны и обшивки корпуса устойчивы к широкому спектру химических веществ, включая:
Сильные кислоты (соляная, серная, азотная)
Едкие растворы (гидроксид натрия, гидроксид калия)
Органические растворители (ацетон, метанол, толуол)
Окислители (перекись водорода, соединения хлора)
Такая коррозионная стойкость продлевает срок службы клапанов в химической промышленности, где обычные клапаны быстро выходят из строя из-за разрушения материала.
Гибкая диафрагма соответствует посадочным поверхностям, компенсируя незначительные неровности и обеспечивая герметичное закрытие. Эта герметизирующая способность сохраняет эффективность даже при износе диафрагмы, при этом многие установки работают годами без утечек, прежде чем потребуется замена диафрагмы.
В отличие от многих типов двухпозиционных клапанов, промышленные мембранные клапаны обеспечивают эффективную модуляцию потока во всем рабочем диапазоне. Прогрессивное отклонение диафрагмы создает предсказуемые характеристики потока, подходящие для приложений автоматического управления технологическими процессами, требующих пропорционального позиционирования клапана.
Простая механическая конструкция с минимальным количеством движущихся частей снижает требования к техническому обслуживанию. Регулярное обслуживание обычно включает только периодический осмотр и замену диафрагмы, при этом компоненты привода требуют минимального внимания, за исключением периодической смазки движущихся поверхностей.
Пневматический привод обеспечивает интеграцию с распределенными системами управления (РСУ), программируемыми логическими контроллерами (ПЛК) и платформами автоматизации процессов. Позиционеры и устройства обратной связи обеспечивают точное позиционирование клапана и подтверждение состояния, поддерживая расширенные стратегии управления, включая каскадное управление, управление соотношением и последовательность аварийного отключения.
Выбор материала критически влияет на производительность, совместимость и срок службы пневматического мембранного клапана в различных технологических условиях.
| Материал | Температурный диапазон | Химическая стойкость | Области применения | Основные преимущества |
|---|---|---|---|---|
| Нержавеющая сталь 316L | от -20°С до 200°С | Отлично подходит для большинства кислот, оснований и растворителей. | Фармацевтика, пищевая промышленность, биотехнологии | Превосходная прочность, гигиеническая обработка поверхности, автоклавируемость. |
| Алюминиевый сплав | от -40°С до 150°С | Ограничено мягкими химикатами и нейтральными средами. | Системы сжатого воздуха, водоочистка | Легкий, экономичный, отличное рассеивание тепла. |
| Полипропилен (ПП) | от -10°С до 100°С | Выдающаяся кислотостойкость, хорошая устойчивость к основаниям | Химическая обработка, очистка сточных вод | Отличная химическая стойкость, экономичность. |
| ПВДФ | от -20°С до 140°С | Исключительная устойчивость к большинству химикатов. | Агрессивное обращение с химическими веществами, производство полупроводников | Превосходная химическая стойкость, высокая чистота |
| Чугун (с подкладкой) | от -10°С до 120°С | Зависит от материала подкладки | Общепромышленные, водные системы | Экономичный для больших размеров, прочная конструкция |
Выбор подходящих материалов диафрагмы обеспечивает совместимость с технологической средой и температурными условиями:
Мембраны с тефлоновой подложкой обеспечивают универсальную химическую стойкость практически к любой технологической жидкости, выдерживая постоянную температуру до 230°C. Инертная поверхность из ПТФЭ предотвращает химическое воздействие, а армирование тканью обеспечивает механическую прочность.
Мембраны из каучука EPDM превосходно подходят для мембранных клапанов для систем производства пара и горячего водоснабжения, обеспечивая превосходную термостойкость и устойчивость к повторяющимся термическим циклам.
Эластомеры FKM устойчивы к нефтепродуктам, растворителям и агрессивным химическим веществам, в которых EPDM может разлагаться, что делает их пригодными для работы с топливом, восстановления растворителей и операций химического синтеза.
Система пневматического привода определяет характеристики срабатывания клапана, возможности автоматизации и отказоустойчивость.
Правильный размер привода обеспечивает создание адекватного усилия во всем диапазоне рабочих давлений. Приводы меньшего размера могут не обеспечить полного закрытия при максимальном перепаде давления, в то время как приводы слишком большого размера тратят впустую сжатый воздух и увеличивают затраты на систему.
Инженеры рассчитывают необходимую силу привода, учитывая:
Максимальный рабочий перепад давления
Размер клапана и коэффициент расхода
Жесткость материала диафрагмы
Коэффициент безопасности в отношении старения и износа
Пневматические мембранные клапаны принимают различные сигналы управления, что обеспечивает интеграцию с различными архитектурами автоматизации:
Электромагнитное управление двухпозиционным управлением обеспечивает простое двухпозиционное управление, подходящее для периодических процессов и приложений аварийного отключения. Трехходовые электромагнитные клапаны направляют подачу воздуха для достижения быстрого срабатывания клапана.
Аналоговое управление с помощью позиционеров обеспечивает пропорциональное позиционирование клапана на основе управляющих сигналов 4–20 мА. Электронные позиционеры преобразуют электрические сигналы в точную пневматическую регулировку давления, поддерживая точность положения клапана в пределах ± 1% от полного хода.
Цифровая связь по полевой шине поддерживает протоколы HART, Foundation Fieldbus и Profibus для расширенной диагностики, профилактического обслуживания и оптимизации процессов.
Приводы с пружинным возвратом обеспечивают собственную отказоустойчивость при прерывании подачи воздуха или потере питания. Варианты дизайна включают в себя:
Конфигурация с аварийным закрытием (FC) , в которой сила пружины закрывает клапан при сбросе давления воздуха, защищая оборудование, расположенное ниже по потоку, или предотвращая потерю продукта.
Конструкция с функцией открытия при отказе (FO) позволяет усилием пружины открывать клапан при отключении питания, поддерживая поток охлаждающей воды или предотвращая замерзание технологического процесса.
Приводы с функцией Fail-in-place (FIP) сохраняют последнее заданное положение с помощью механических замков или захваченного объема воздуха, сохраняя условия процесса во время кратковременных перебоев в подаче электроэнергии.
Пневматические мембранные клапаны играют важную роль в различных отраслях промышленности, где их уникальные характеристики соответствуют конкретным технологическим требованиям.
Мембранный клапан для биофармацевтики представляет собой золотой стандарт для работы со стерильными жидкостями в фармацевтическом производстве. Эти приложения требуют абсолютного предотвращения загрязнения, удобной для валидации конструкции и соответствия нормативным стандартам, включая FDA 21 CFR Part 11 и EU GMP Приложение 1.
Конкретные биофармацевтические применения включают:
Системы переноса сред для клеточных культур
Сети распределения стерильных буферов
Переключение хроматографических колонок
Управление контуром мойки на месте (CIP)
Системы стерилизации паром на месте (SIP)
Линии асептического розлива и упаковки
Гладкие внутренние поверхности и конструкция без щелей предотвращают колонизацию бактерий и одновременно обеспечивают эффективную очистку. Мембранные клапаны Tri-clamp облегчают регулярную разборку для осмотра и проверки физической очистки.
Мембранные клапаны для пищевой промышленности и напитков основаны на принципах санитарного проектирования, обеспечивающих безопасность и качество продукции. Соответствие санитарным стандартам 3-A и материалы, одобренные FDA, обеспечивают уверенность в приложениях, контактирующих с пищевыми продуктами, включая:
Переработка молока (производство молока, сливок, йогурта, сыра)
Производство напитков (безалкогольные напитки, соки, пиво, вино)
Обращение с ингредиентами (сиропы, ароматизаторы, красители)
Системы CIP для резервуаров и технологического оборудования
Применение впрыска пара и нагрева
Мягкий контроль потока предотвращает повреждение продукта, сохраняя при этом вкус, внешний вид и питательные свойства чувствительных пищевых продуктов.
Коррозионно-мембранные клапаны безопасно и экономично работают с агрессивными химическими веществами в химической промышленности. Область применения:
Производство и дистрибуция кислоты и щелочи
Системы регенерации и очистки растворителей
Системы дозирования и впрыска химикатов
Управление подачей реактора
Процессы нейтрализации сточных вод
Гальванические и отделочные работы по металлу
Химическая стойкость современных материалов диафрагмы распространяется на хлорированные углеводороды, сильные окислители и смешанные химические потоки, которые могут быстро разрушить обычные материалы клапанов.
Муниципальные и промышленные водоочистные сооружения используют промышленные мембранные клапаны для систем подачи химикатов, обработки осадка и управления технологическими процессами. Устойчивость к жидкостям с твердыми частицами и химическим добавкам обеспечивает надежную долгосрочную работу в сложных условиях окружающей среды.
Системы доставки химикатов сверхвысокой чистоты (UHP) при производстве полупроводников требуют конструкции клапанов, свободной от загрязнений, предотвращающей попадание ионов металлов, которые могут поставить под угрозу качество пластин. электрополированной нержавеющей стали Пневматические мембранные клапаны из с мембранами из ПТФЭ отвечают этим строгим требованиям к чистоте.
Выбор подходящих пневматических мембранных клапанов требует систематической оценки условий технологического процесса, требований к производительности и ограничений при установке.
| Факторы выбора | Влияние | на производительность |
|---|---|---|
| Коэффициент расхода (Cv) | Скорость технологического потока, допустимое падение давления | Клапаны меньшего размера создают чрезмерную потерю давления; Клапаны слишком большого размера снижают точность управления. |
| Рейтинг давления | Максимальное рабочее давление, условия пульсации | Должно превышать максимальное давление в системе с запасом безопасности. |
| Температурная диапазон | Температура процесса, условия окружающей среды | Определяет выбор материала диафрагмы и совместимость материалов корпуса. |
| Химическая совместимость | Состав технологических сред, концентрация | Определяет выбор материала корпуса и диафрагмы |
| Размер и тип соединения | Размеры трубопровода, способ монтажа | Влияет на характеристики потока и требования к монтажу. |
| Скорость срабатывания | Требования к управлению процессом | Определяет размер привода и характеристики подачи воздуха. |
| Безопасный режим | Требования безопасности, технологические последствия отказа | Определяет конфигурацию пружинного возврата (FC, FO или FIP). |
Для санитарно-гигиенических применений требуются конструкции, сертифицированные по стандарту 3-A, с электрополированными поверхностями, трехзажимными соединениями и дренируемыми конфигурациями, предотвращающими скопление жидкости. Документация, включая сертификаты на материалы и проверку качества поверхности, подтверждает соответствие нормативным требованиям.
Работа в условиях коррозии требует тщательного выбора материала с учетом концентрации, температуры и потенциального загрязнения. Таблицы совместимости от известных производителей мембранных клапанов служат ориентиром, а лабораторные испытания реальных технологических жидкостей обеспечивают долгосрочную надежность.
Приложения с большим циклом работы выигрывают от мощных приводов с пружинами с увеличенным сроком службы и усиленными диафрагмами. Использование материалов более высокого качества увеличивает интервалы обслуживания в автоматизированных системах, выполняющих тысячи ежедневных циклов.
Правильные методы технического обслуживания максимизируют производительность пневматического мембранного клапана и продлевают срок его службы, снижая общую стоимость владения.
Графики визуального осмотра должны включать:
Проверка состояния внешнего привода на наличие коррозии или повреждений
Проверка индикатора положения, подтверждающая правильный ход
Проверка соединений подачи воздуха на герметичность
Визуальная оценка диафрагмы через прозрачные колпачки (при наличии)
Проверка момента затяжки крепежных болтов для предотвращения ослабления
Функциональное тестирование подтверждает производительность посредством измерения времени хода, проверки отключения и проверки точности позиционирования для приложений регулирования.
Гибкая диафрагма представляет собой основной изнашиваемый компонент, требующий периодической замены. Интервалы обслуживания зависят от:
Перепад рабочего давления
Частота цикла
Температура процесса
Химическая агрессивность
Выбор материала диафрагмы
Типичный срок службы составляет от 500 000 до 2 000 000 циклов в умеренных условиях, при этом в некоторых приложениях до замены достигается более 5 лет непрерывной работы.
Процедуры замены включают простое снятие крышки, замену диафрагмы и повторную сборку в соответствии с инструкциями производителя . Многие конструкции допускают замену клапана на месте, не снимая клапан с трубопровода, что сводит к минимуму время простоя.
Усовершенствованные установки включают в себя технологии мониторинга состояния:
Анализ сигнатуры клапана, выявляющий аномальные закономерности трения
Акустико-эмиссионный мониторинг для выявления трещин диафрагмы
Сравнение обратной связи по положению, выявляющее механический износ
Тенденции потребления воздуха, указывающие на деградацию уплотнений
Эти методы позволяют заранее планировать техническое обслуживание до возникновения сбоев, поддерживая программы обслуживания, ориентированного на надежность (RCM).
Сотрудничество с производителями, поддерживающими строгие программы контроля качества и соответствующие сертификаты, обеспечивает стабильное качество и производительность продукции. Ключевые сертификаты включают управление качеством ISO 9001, директивы по оборудованию, работающему под давлением (PED), а также отраслевые стандарты, такие как санитарные стандарты 3-A.
Промышленные пневматические мембранные клапаны представляют собой сложные решения для управления жидкостью, сочетающие в себе работу без загрязнений, исключительную химическую стойкость и возможности автоматического срабатывания. Их уникальная философия проектирования, направленная на решение конкретных промышленных задач, делает их незаменимыми в биофармацевтическом производстве, пищевой промышленности, химическом производстве и во многих других областях, где обычные клапаны не могут удовлетворить требования к производительности.
Понимание ключевых особенностей, рассмотренных в этом руководстве — от выбора материала и конфигурации привода до особенностей применения и требований к техническому обслуживанию — позволяет принимать обоснованные решения по спецификациям, которые оптимизируют производительность процесса, обеспечивают соответствие нормативным требованиям и минимизируют затраты в течение жизненного цикла.
Поскольку перерабатывающие отрасли продолжают двигаться в сторону большей автоматизации, ужесточения контроля качества и повышения эксплуатационной эффективности, пневматические мембранные клапаны останутся важными компонентами, обеспечивающими эти улучшения, сохраняя при этом фундаментальные рабочие характеристики, которые зарекомендовали себя как надежные в требовательном обслуживании.
Партнерство с опытными производителями мембранных клапанов, обеспечивающими комплексную техническую поддержку, обширный ассортимент продукции и проверенные системы качества, обеспечивает успешный выбор клапанов и долгосрочный успех в эксплуатации в различных отраслях промышленности.
Вопрос 1: В чем основное преимущество пневматического привода мембранных клапанов перед ручным управлением?
Пневматический привод обеспечивает автоматическое дистанционное управление, интеграцию с системами управления технологическими процессами и бесперебойную работу при отключении электроэнергии. Он также обеспечивает более быстрое время отклика и постоянную силу срабатывания по сравнению с ручным управлением, что делает его необходимым для автоматизированных процессов и систем аварийного отключения.
Вопрос 2: Как определить правильный материал диафрагмы для моего химического применения?
Ознакомьтесь с таблицами химической совместимости производителей клапанов, учитывая конкретный химический состав, концентрацию и рабочую температуру. Для критически важных применений или смешанных химикатов запросите тестирование материала или обратитесь в службу технической поддержки производителя для получения рекомендаций по наиболее подходящему материалу диафрагмы.
В3: Можно ли использовать пневматические мембранные клапаны для регулирования дросселирования или только для двухпозиционного управления?
Пневматические мембранные клапаны эффективно обеспечивают дросселирование, если оснащены пневматическими позиционерами, которые преобразуют управляющие сигналы 4–20 мА в точные положения клапана. Прогрессивное отклонение диафрагмы создает предсказуемые характеристики потока, подходящие для приложений автоматического управления технологическими процессами, требующих модулирующего действия клапана.
Вопрос 4: Каков типичный срок службы диафрагмы в промышленном применении?
Срок службы мембраны значительно варьируется в зависимости от условий эксплуатации, но обычно составляет от 500 000 до 2 000 000 циклов. Факторы, влияющие на долговечность, включают перепад давления, частоту циклов, температуру, химическую агрессивность и выбор материала диафрагмы. Некоторые приложения работают более 5 лет, прежде чем потребуется замена.
Вопрос 5: Как указать безопасный режим (открытый или закрытый) для пневматического мембранного клапана?
Укажите отказоустойчивый режим на основе требований безопасности процесса. Выберите режим закрытия при отказе (FC), когда закрытие клапана при отключении питания предотвращает потерю продукта или защищает оборудование, расположенное ниже по потоку. Выберите режим открытия при отказе (FO), когда поддержание потока во время чрезвычайных ситуаций имеет решающее значение, например, в системах охлаждающей воды или в системах защиты от замерзания. Рекомендации см. в документации по анализу технологических опасностей (PHA).
