В биофармацевтическом производстве процесс определяет конечный продукт. Единственная нарушенная точка управления потоком быстро приводит к загрязнению партии. Это приводит к огромным финансовым потерям и провалам регулятивного аудита. Стандартные санитарные клапаны обычно выходят из строя из-за строгих требований производства антибиотиков. Предприятия обрабатывают агрессивные среды и требуют стерильных барьеров, которые не разрушаются со временем. Инженеры сталкиваются с явной двойной проблемой. Они должны полностью устранять слепые зоны загрязнения, обеспечивая при этом целостность компонентов при повторяющихся агрессивных циклах стерилизации. Оценка и определение проходного клапана с антибиотиком требует выхода далеко за рамки базовых санитарных норм. Разработчики технологических процессов должны анализировать внутреннюю геометрию, усовершенствованные механизмы уплотнения и долговечность жизненного цикла в условиях непрерывной очистки на месте (CIP) и стерилизации на месте (SIP).
Роль шаровых клапанов с антибиотиками в жизненном цикле биопереработки
Структурная оценка: выбор асептического клапана из нержавеющей стали
Оценка интеграции CIP/SIP с использованием V-FACT Framework
Проходной клапан ферментера в сравнении с альтернативными технологиями управления потоком
Общая стоимость владения и риски внедрения
Заключение
Часто задаваемые вопросы
Геометрия диктует стерильность: конструкция настоящего безмерного шарового клапана обязательна для предотвращения покоя патогенов и устранения слепых зон загрязнения.
Устойчивость материала: Асептические клапаны из высококачественной нержавеющей стали в сочетании с уплотнением из ПТФЭ должны выдерживать стандартную промышленную стерилизацию (130°C в течение 30 минут при давлении до 3 бар) без разрушения материала.
Оптимизация CIP: выбор клапана напрямую влияет на эффективность V-FACT (объем, расход, действие, концентрация, температура) протоколов CIP вашего предприятия.
Масштабируемость процесса. Для крупномасштабного производства сложных биологических препаратов прецизионные клапаны из нержавеющей стали обеспечивают превосходную выдержку давления и общую стоимость владения (TCO) по сравнению со стандартными или одноразовыми альтернативами.
Компоненты управления потоком определяют гигиенический успех всей производственной линии. В биопереработке клапаны действуют как точки первичной изоляции и регулирования потока. Вы обнаружите, что они тесно интегрированы в сложные биореакторы и ферментеры. Они напрямую влияют на стерильность процесса от первоначальной инокуляции среды до окончательного сбора биологического продукта. Эта рабочая среда характеризуется резкими колебаниями температуры. Требуется стабильность высокого давления. Это также требует устойчивости к химически агрессивным чистящим средствам.
Первоначальная обработка предполагает выращивание живых организмов при строго контролируемых параметрах. В ферментационных установках используются тяжелые системы перемешивания. Им требуются газовые диффузоры для оксигенации и мониторинг мутности с обратной связью для отслеживания роста биомассы. Клапаны должны безупречно взаимодействовать с этими подсистемами. Если клапан вызывает сильные перепады давления или создает неровные пути потока, он создает сильное напряжение сдвига. Это напряжение сдвига разрывает живые микроорганизмы и чувствительные клетки млекопитающих. Клетки яичника китайского хомячка (CHO) особенно уязвимы к этим механическим повреждениям. Повреждение этих ячеек мгновенно снижает выход вашей партии. Высокопроизводительные шаровые клапаны поддерживают ламинарные профили потока. Они дозируют питательные вещества и контролируют интеграцию газов, не повреждая деликатные клеточные структуры.
Расширение семенного механизма: клапаны дозируют точные объемы стартовых культур в первичные резервуары.
Инокуляция главного биореактора: Компоненты потока переносят разросшуюся биомассу в производственный резервуар.
Непрерывный контроль подачи: дроссельные клапаны дозируют точное количество глюкозы и аминокислот в течение нескольких недель.

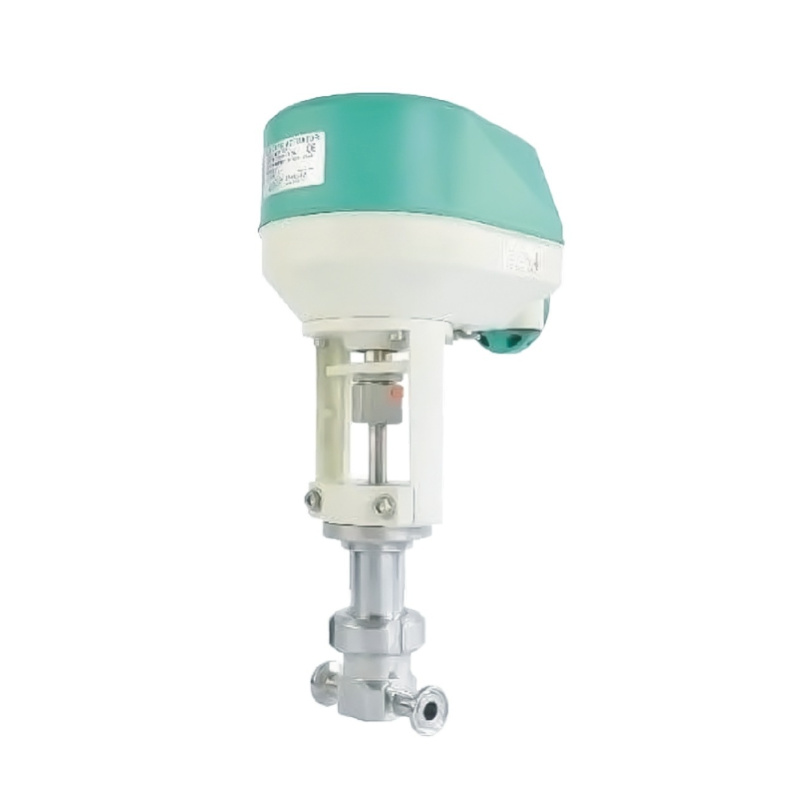

Барботирование газа: специализированные микроклапаны вводят кислород и продувают газы для поддержания оптимального уровня растворенного кислорода.
Как только клеточные культуры достигают максимальной плотности, процесс переходит к сбору. Интеграция вниз по течению требует особой осторожности. Специализированные запорные клапаны играют обязательную роль при фильтрации тангенциального потока (TFF). На этих этапах восстановления оборудование отделяет биологический продукт от клеточного мусора. Минимизация напряжения сдвига остается абсолютным приоритетом для защиты сложных биологических структур. Моноклональные антитела (мАт) и рекомбинантные белки очень чувствительны к механической деградации. Прецизионные шаровые клапаны плавно модулируют поток. Они предотвращают внезапные скачки давления, которые могут развернуть или разрушить ценные терапевтические белки во время разделения. Чтобы сохранить белковые структуры нетронутыми, необходимо избегать внезапной кавитации на пути потока.
Производство антибиотиков по своей сути требует больших затрат на внутреннее оборудование. В процессе производства используются высоковязкие питательные среды. Он включает в себя сильно концентрированные биологические твердые вещества. Операторы также используют этапы экстракции агрессивными растворителями. Эта сложная гидродинамика легко разрушает стандартные эластомеры, такие как EPDM или коммерческий силикон. Более того, концентрированные суспензии быстро засоряют обычные пути потока, встречающиеся в устаревших шаровых кранах. Инженеры биофармацевтики должны использовать специализированные клапаны. Эти клапаны легко справляются с густыми биологическими суспензиями. Они также остаются невосприимчивыми к набуханию, вызванному растворителями, или к серьезному химическому разложению в течение тысяч часов работы.

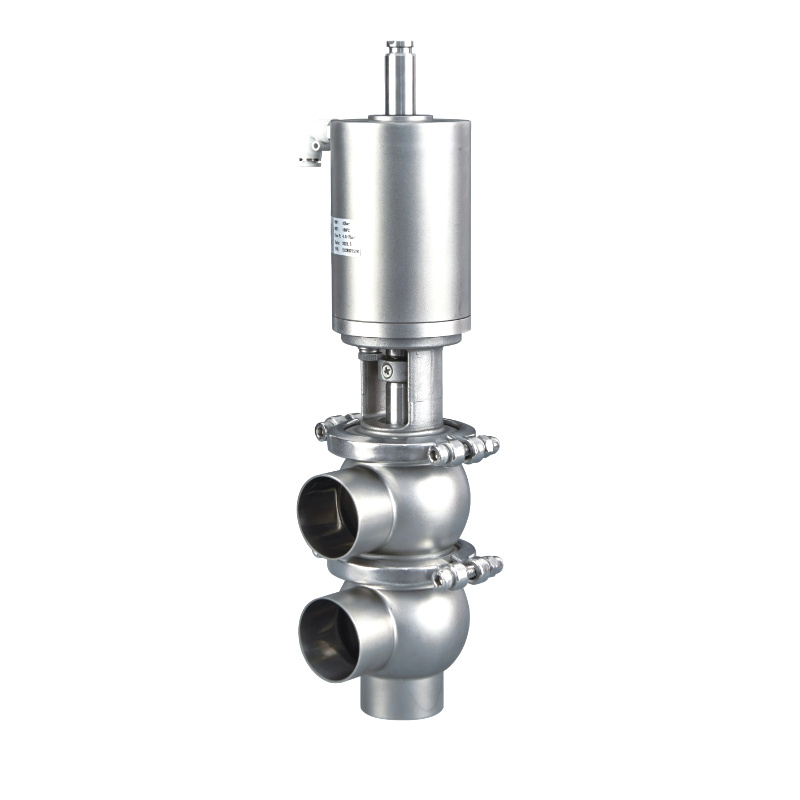

Приобретение асептического клапана из нержавеющей стали требует тщательной структурной оценки. Санитарные классы поверхностного уровня не гарантируют долговременную работу в условиях экстремальных эксплуатационных нагрузок. Инженеры должны анализировать динамику внутреннего потока. Необходимо проверить химическую стойкость уплотнения. Также необходимо проанализировать металлургические свойства корпуса клапана.
Покой патогена представляет собой скрытую, повторяющуюся угрозу для фармацевтических водопроводов. Слепые зоны и тупики в устаревших клапанах позволяют болезнетворным микроорганизмам ускользать от стерилизующих химикатов. Микроорганизмы переходят в состояние покоя, выживая при интенсивном дозировании химикатов. Через несколько дней или недель они снова активируются. Это вызывает повторяющееся загрязнение и неприятные ложноположительные нарушения стерильности. Настоящая конструкция бесконтактного шарового клапана полностью исключает эти микроскопические безопасные убежища.
Оценка внутренних путей потока гарантирует, что соотношение L/D (длина/диаметр) приближается строго к нулю. Геометрия нулевого застоя гарантирует полный самодренаж корпуса клапана. Сила тяжести опорожняет клапан независимо от ориентации трубопровода. Контурные внутренние полости также поддерживают турбулентный поток, особенно на этапах очистки. Эта искусственно созданная турбулентность агрессивно удаляет накопившуюся липкую биопленку. В то же время оптимизированная динамика потока предотвращает засорение путей прохождения жидкости. Это оказывается необходимым, когда операторы обрабатывают высококонцентрированные клеточные культуры, превышающие 0,5 миллиона клеток/мл.
Технология герметизации определяет жизненный цикл асептического клапана. Политетрафторэтилен (ПТФЭ) значительно превосходит стандартные эластомеры при непрерывной обработке антибиотиками. ПТФЭ обеспечивает почти универсальную химическую совместимость. Он устойчив к агрессивным кислотам, сильным щелочам и агрессивным органическим растворителям, используемым при окончательной экстракции. Проходной клапан с тефлоновым уплотнением сохраняет свою структурную целостность, не допуская выщелачивания пластификаторов в поток продукта. Он также отказывается поглощать технологические жидкости, предотвращая перекрестное загрязнение.
| Свойство материала | ПТФЭ (политетрафторэтилен) | EPDM (этилен-пропилен-диеновый мономер) | Силикон (отверждаемый платиной) |
|---|---|---|---|
| Предел температуры | До 200°C (392°F) | До 135°C (275°F) | До 150°C (302°F) |
| Химическая стойкость | Универсальный (кроме расплавленных щелочных металлов) | Хорошо для баз; Плох для углеводородных растворителей. | Умеренный; Плохая защита от сильных кислот/растворителей. |
| Паровое старение (циклы SIP) | Отличный; Нет охрупчивания | Умеренный; затвердевает в течение повторяющихся циклов | Бедный; теряет эластичность и легко рвется |
| Экстрагируемые/выщелачиваемые вещества | Практически ноль | Умеренный риск выщелачивания пластификатора | Низкий риск, но уязвим к поломке |
Механическая целостность в условиях стерилизации на месте (SIP) не менее важна. Оцените риски деформации уплотнения, когда клапан подвергается стандартным параметрам промышленной стерилизации. Правильно спроектированное уплотнение из ПТФЭ выдерживает непрерывные циклы воздействия пара при температуре 130°C в течение 30 минут при давлении до 3 бар. Он делает это без искажений или сбоев. Кроме того, методы уплотнения штока требуют тщательного выбора. Обычные уплотнительные кольца создают частицы трения и износа. Обязательны сварные сильфоны из нержавеющей стали или мембраны из высокогибкого ПТФЭ. Они герметично изолируют подвижный шток клапана от пути стерильной жидкости. Такая изоляция гарантирует нулевое попадание атмосферных загрязнений.
Образование румян действует как синдром кипящей лягушки фармацевтического производства. Руж — это особая форма коррозии оксида железа. Он поражает системы воды для инъекций (WFI) и чистого пара. Поскольку он развивается медленно, он часто остается незамеченным до тех пор, пока не произойдет критическое загрязнение. Высокие температуры ускоряют это окисление. Поверхности из нержавеющей стали становятся красновато-коричневыми и сбрасывают твердые частицы в стерильные технологические линии.
Предотвращение появления румян начинается со строгого выбора материала. Инженеры должны указать нержавеющую сталь 316L или 1.4435. Вы должны требовать строго контролируемого содержания феррита, чтобы ограничить потенциал коррозии. Шероховатость поверхности также влияет на возможность очистки. Электрополировка корпуса клапана снижает среднюю шероховатость поверхности (Ra) до уровня ниже 0,4 мкм. Этот электрохимический процесс избирательно растворяет микроскопические пики на поверхности металла. Обогащает защитный слой хрома. Это значительно снижает воздействие железа и предотвращает образование румян в горячих, высокореактивных полостях клапанов.
Асептические клапаны должны быть интегрированы в автоматизированные протоколы очистки. Оценка совместимости клапана с вашей системой очистки на месте основана на системе V-FACT. Эта методология обеспечивает эффективную работу циклов очистки, соблюдение требований и снижение затрат на коммунальные услуги.
Объем и расход. Коэффициент внутреннего расхода (Cv) напрямую влияет на требуемый объем и скорость жидкости. Конструкции с высоким расходом гарантируют, что чистящие средства достигают необходимой скорости (обычно > 1,5 м/с) для интенсивной механической очистки. Это предотвращает чрезмерные потери воды.
Действие (время грязного удержания): геометрия клапана сильно влияет на время грязного удержания. Гладкие контурные внутренние корпуса минимизируют время, необходимое для очистки липких и вязких суспензий антибиотиков. Более быстрое механическое воздействие сокращает общую продолжительность цикла очистки и увеличивает время безотказной работы производства.
Концентрация: Смачиваемые материалы не должны разлагаться под воздействием высококонцентрированных химикатов. В типичных циклах используется 1–3% гидроксида натрия (NaOH), а затем 1% фосфорной кислоты. Уплотнения из ПТФЭ выдерживают такие концентрации, не образуя вздутий.
Температура: каустическая промывка часто проводится при температуре от 80°C до 85°C, чтобы максимизировать растворимость. Стерилизация паром осуществляется при температуре 130°C. Корпус клапана и уплотнения должны ежедневно выдерживать такие термические удары без структурного охрупчивания или точечной коррозии поверхности.
Теоретическая очищаемость требует физического подтверждения. Инженеры полагаются на флуоресцентное тестирование рибофлавина (витамина B2), чтобы доказать гигиеничность клапана. Техники покрывают внутренние полости клапана липким раствором рибофлавина. Затем клапан подвергается стандартному сокращенному циклу CIP. После этого технические специалисты проверяют внутреннюю геометрию с помощью ультрафиолетового (УФ) света высокой интенсивности. Любой оставшийся рибофлавин ярко светится под УФ-светом, обнажая скрытые «мертвые ноги» или плохую динамику кровотока. Успешный тест показывает абсолютно нулевую флуоресценцию. Это подтверждает, что внутренняя геометрия активно способствует механической очистке и полному дренажу.
Чтобы выбрать правильный шаровой клапан ферментера, необходимо сравнить его с альтернативными технологиями управления потоком. Каждая система представляет собой отдельные эксплуатационные компромиссы в отношении капитальных затрат, интервалов технического обслуживания и долгосрочной надежности процесса.
| Тип технологии | Основные преимущества | Критические ограничения | Оптимальный вариант использования |
|---|---|---|---|
| Стандартные санитарные клапаны (бабочка/шар) | Снижение первоначальных капиталовложений; очень компактный физический размер; широко доступен во всем мире. | Высокий риск износа уплотнений, приводящего к загрязнению твердыми частицами; присущие мертвые зоны внутри полостей шаров; непригоден для регулирования потока. | Основные инженерные коммуникации, передача сред с низким уровнем риска и отвод нестерильных сточных вод. |
| Пережимные клапаны одноразовой технологии (SUT) | Полностью устраняет требования CIP/SIP; устраняет риски перекрестного загрязнения; обеспечивает очень быструю смену партий. | Ограниченные номинальные значения давления; высокие текущие затраты на расходные материалы; уязвимы к сбоям в цепочке поставок; непригоден для фаз с экстремальными температурами. | Производство клинических испытаний, быстрое прототипирование и мелкосерийная персонализация лекарственных средств. |
| Шаровые клапаны с антибиотиками (твердые трубы из нержавеющей стали) | Абсолютная герметичность закрытия; точный пропорциональный контроль для точного дозирования среды; естественно дренируемый и асептический по конструкции. | Более высокая первоначальная стоимость закупок; больший физический размер; требует точной ориентации при установке для оптимального дренажа под действием силы тяжести. | Крупномасштабные коммерческие биологические препараты, непрерывная ферментация антибиотиков и петли SIP под высоким давлением. |
Стандартные санитарные клапаны обеспечивают первоначальную экономию средств, но создают неприемлемые риски для стерильной сердцевины. Шаровые краны удерживают жидкость между шаром и полостью корпуса. Во время высокотемпературной стерилизации эта захваченная жидкость быстро расширяется. Это потенциально повреждает внутреннее уплотнение или защищает спящие бактерии от тепла. Одноразовые пережимные клапаны обеспечивают отличную защиту от перекрестного загрязнения при небольших партиях. Однако им не хватает механической прочности, чтобы безопасно выдерживать постоянное давление пара 3 бара. Шаровые клапаны из нержавеющей стали с жесткими трубками представляют собой надежный отраслевой стандарт для коммерческого масштабирования. Они обеспечивают механическую выносливость и точное дросселирование, необходимые для сложного дозирования больших объемов ферментации.
Команды по закупкам часто строго сосредотачиваются на первоначальных капитальных затратах (Capex) на сантехническую арматуру. Моделирование истинной совокупной стоимости владения (TCO) требует более широкой перспективы. Вы должны учитывать операционные расходы (OPEX). Эти расходы включают интервалы замены уплотнений, простои производства для планового технического обслуживания и массовое потребление коммунальных услуг CIP. Неэффективная геометрия клапана приводит к потере тысяч галлонов чистой воды и пара ежегодно. Высокотехнологичный проходной клапан компенсирует более высокие первоначальные затраты в течение первого года за счет значительного сокращения использования коммунальных услуг и предотвращения потерь партий.
Реализация несет в себе определенные механические риски. Пневматические приводы меньшего размера создают серьезные эксплуатационные опасности. Если пневматическому приводу не хватает достаточной силы пружины или достаточного давления подачи воздуха, он не сможет полностью закрыться. Линии ферментеров работают под высоким давлением. Неполное закрытие позволяет нарушить стерильные границы, разрушая целые партии ценного продукта. Приводы должны иметь надежный пружинный возврат, гарантированно закрывающийся при максимальном сопротивлении трубопровода.
Риски объединения остаются серьезной угрозой, если установка осуществляется ненадлежащим образом. Инженеры по трубопроводам должны строго соблюдать углы установки. Клапаны требуют точной ориентации, чтобы обеспечить полный слив под действием силы тяжести. Отклонение даже на два градуса может вызвать микроскопическое скопление жидкости. Эта остаточная жидкость содержит бактерии после завершения этапов CIP.
Проверка документов: перед распаковкой проверьте все сертификаты материалов EN 10204 3.1, чтобы убедиться в правильности металлургии.
Соответствие эластомерам: проверьте декларации соответствия FDA и USP класса VI для каждого полимерного уплотнения и диафрагмы.
Проверка ориентации: просмотрите изометрические чертежи трубопроводов, чтобы убедиться, что корпус клапана расположен под точным углом, необходимым для дренажа под действием силы тяжести.
Стендовое испытание привода: подайте сжатый воздух на пневматический привод, чтобы проверить полный ход и убедиться в скорости безопасного закрытия пружины.
Испытание на шероховатость поверхности: с помощью профилометра убедитесь, что внутреннее значение Ra строго соответствует спецификации 0,4 мкм.
Проведите аудит существующих диаграмм P&ID ферментера, чтобы выявить тупики с высоким риском и устаревшие устаревшие клапаны.
Запросите физические пробные клапаны у своего поставщика для проведения внутренней проверки цикла SIP и тестирования рибофлавина.
Сверяйте все входящие сертификаты на материалы EN 10204 3.1 и декларации USP класса VI по строгим внутренним контрольным спискам качества.
Установите график профилактического технического обслуживания на основе документированных данных о жизненном цикле уплотнений из ПТФЭ.
Выполните повторную калибровку давления подачи воздуха во все пневматические приводы, чтобы обеспечить надежное закрытие при максимальном сопротивлении сосуда ферментера.
Ответ: Шаровые клапаны с антибиотиком имеют строго гигиеничную внутреннюю конструкцию без щелей. Они предлагают полную возможность самодренирования для устранения скопления жидкости. В стандартных промышленных клапанах используются пористые уплотнительные материалы, улавливающие бактерии. В этих специализированных клапанах используются механизмы уплотнения, одобренные USP Class VI. Мембраны из ПТФЭ или сварные сильфоны из нержавеющей стали изолируют подвижный шток. Это гарантирует абсолютную стерильность процесса.
Ответ: Конструкция с нулевыми застойными зонами предотвращает застой питательной среды в скрытых щелях. Устраняя эти слепые пятна, клапан останавливает спячку патогена и останавливает образование биопленки. Стандартные распылительные шары CIP не могут механически очищать глубокие застойные зоны. Бесконечная геометрия остается единственной надежной защитой от повторяющегося загрязнения партий и ошибок при проверке со стороны регулирующих органов.
Ответ: В этих клапанах используются высокотехнологичные внутренние контуры и специальные параболические плунжеры. Такая конструкция сводит к минимуму резкие перепады давления и турбулентность жидкости. Гладкий ламинарный профиль потока защищает хрупкие биологические структуры. Он предотвращает механическое разрывание живых вакцин, клеток CHO и моноклональных антител во время дозирования чувствительных сред и на финальных этапах сбора урожая.
Ответ: Уплотнения из ПТФЭ обеспечивают исключительную долговечность в условиях биотехнологий. Они часто служат несколько лет даже при ежедневном циклическом изменении температуры SIP до 130°C и давлении 3 бар. В отличие от стандартных EPDM или силиконовых эластомеров, PTFE структурно устойчив к высокотемпературному охрупчиванию. Это позволяет избежать термического разложения и набухания, вызванного агрессивными химикатами CIP.
А: Да. Специализированные параболические плунжеры этих клапанов обеспечивают превосходную двойную функциональность. Они позволяют операторам выполнять высокоточную пропорциональную модуляцию потока для дозирования густых питательных сред. В то же время они обеспечивают надежные, герметичные перекрытия для надежной изоляции стерильных границ под высоким давлением на критических этапах производства.
О: Для предотвращения появления пятен необходимо использовать нержавеющую сталь 316L или 1.4435 с низким содержанием феррита. Для достижения шероховатости внутренней поверхности менее 0,4 мкм Ra необходимо использовать электрополировку. Это обогащает защитный слой хрома. Предприятия также должны строго контролировать уровень хлоридов в химикатах CIP, чтобы предотвратить образование микроскопических язв на поверхности.
Ответ: Приобретение клапанов для условий GMP требует комплексного отслеживания материалов. Вы должны получить сертификаты материалов EN 10204 3.1 для всех металлов, контактирующих с рабочей средой. Вам нужны сертифицированные отчеты о состоянии поверхности. Вы также должны получить декларации FDA и USP класса VI для всех пластиков. Наконец, потребуйте полные данные заводских приемочных испытаний (FAT).
