Санитарные поворотные заслонки и стандартные поворотные заслонки: различия в конструкции, материалах, уплотнениях и применении

Ключевое слово: Санитарный дроссельный клапан ,Пневматический санитарный дроссельный клапан ,Санитарный дроссельный клапан из нержавеющей стали ,Высокопроизводительные дроссельные клапаны ,Электрический санитарный дроссельный клапан e

1. Что такое санитарный дроссельный клапан?

Санитарный дроссельный клапан представляет собой компактный четвертьоборотный клапан, предназначенный для гигиенического обращения с жидкостями и трубопроводов, контактирующих с продуктом . В нем используется круглый диск, который вращается вокруг вала для запуска, остановки или изоляции потока. В отличие от обычного промышленного клапана, санитарная модель предназначена для уменьшения площадей, где могут накапливаться продукты, чистящая жидкость или микроорганизмы.

Санитарные дроссельные заслонки обычно используются в пищевой, молочной, косметической, биотехнологической и фармацевтической промышленности . В этих отраслях клапан может вступать в прямой контакт с молоком, соком, пивом, сиропом, жидкими лекарствами или другими чувствительными продуктами. Поэтому для смачиваемых частей необходимы подходящие материалы, очищаемая внутренняя конструкция и совместимые эластомерные уплотнения..

Типичный санитарный дроссельный клапан может включать в себя следующие функции:

• Детали, контактирующие с рабочей средой, из нержавеющей стали 304 или 316L для обеспечения коррозионной стойкости и совместимости с продуктами..

• Гладкая, полированная внутренняя поверхность , которая ограничивает прилипание продукта и способствует эффективной очистке.

• Самодренирующаяся геометрия с уменьшенными щелями для минимизации удержания жидкости ..

• Эластомеры, соответствующие требованиям FDA или иным указанным требованиям, пищевые эластомеры, в зависимости от применения.

• Гигиенические соединения, такие как фитинги Tri-clamp, фитинги под сварку, DIN или SMS.

• Ручное, пневматическое или электрическое управление в соответствии с требованиями процесса.

Гигиеническое исполнение не означает, что клапан изготовлен из нержавеющей стали. Весь путь потока, конструкция седла, обработка поверхности, прокладка, соединение и документация должны соответствовать гигиеническим требованиям технологического процесса. Для применений с высокой чистотой покупатели также могут указать электрополировку, пределы шероховатости поверхности, требования к орбитальной сварке и материалы уплотнений класса VI USP..

2. Что такое стандартный дроссельный клапан?

Стандартный дроссельный клапан — это универсальный регулирующий или запорный клапан, используемый в коммунальных, промышленных, муниципальных и негигиенических трубопроводных системах . Он также работает с вращающимся диском, но приоритетами его конструкции обычно являются выдержка под давлением, долговечность, доступность, гибкость размера линии и экономическая эффективность, а не максимальная очистка.

Стандартные дисковые затворы доступны в бесфланцевой, проушиновой и фланцевой конфигурациях . В зависимости от давления, температуры и среды корпус может быть изготовлен из ковкого чугуна, углеродистой стали, нержавеющей стали или других сплавов . Диск и вал могут быть изготовлены из нержавеющей стали, стали с покрытием или специальных материалов , а седло может быть изготовлено из EPDM, Buna-N, PTFE или конструкции с металлическим седлом..

Эти клапаны часто устанавливаются в системах охлаждающей воды, трубопроводах HVAC, системах очистки сточных вод, противопожарных системах, линиях сжатого воздуха, химических предприятиях и службах поддержки технологических процессов. Они могут быть экономичным и надежным решением , когда среда не требует гигиенической обработки или частой очистки продукта.

Однако стандартный клапан не подходит автоматически для линии, контактирующей с продуктом, просто потому, что он имеет корпус из нержавеющей стали . Его внутренние полости, расположение вала, обработка поверхности, профиль прокладки или сертификация эластомера могут не соответствовать требованиям процесса производства продуктов питания, напитков или фармацевтических препаратов. Правильный выбор зависит от полной спецификации, а не только от материала корпуса.

3. Санитарный дроссельный клапан и стандартный дроссельный клапан: основные различия

Санитарные и стандартные дроссельные заслонки имеют один и тот же основной принцип работы , но они различаются деталями, которые влияют на контроль загрязнения, техническое обслуживание и стоимость жизненного цикла . В следующей таблице представлено практическое сравнение.

1) Структурный проект и мертвое пространство

Внутреннее строение – одно из важнейших отличий. Стандартные промышленные конструкции могут содержать интерфейсы валов, штифты дисков или карманы , которые приемлемы для коммунальных служб, но могут удерживать продукт или промывочную воду. Если среда останется в этих местах, это может затруднить очистку или увеличить риск роста микробов.

Гигиеническая конструкция направлена ​​на то, чтобы смачиваемый путь оставался гладким и доступным для чистящих жидкостей. Диск, вал, седло и корпус расположены таким образом, чтобы уменьшить ненужное мертвое пространство . Это не исключает необходимости правильной установки или проверенных процедур очистки, но делает клапан более пригодным для гигиенической обработки.

2) Материалы и обработка поверхности

В стандартных клапанах можно использовать экономичные материалы, поскольку они часто устанавливаются в бесконтактных сервисных центрах. В санитарном дроссельном клапане из нержавеющей стали обычно используется нержавеющая сталь 304 для многих продуктов питания и напитков, а также нержавеющая сталь 316L, где требуется более высокая коррозионная стойкость или фармацевтическая совместимость..

Обработка поверхности не менее важна. Полированную поверхность с заданной шероховатостью, например Ra ≤ 0,8 мкм, для многих санитарных применений легче очищать, чем шероховатую литой поверхность. Некоторые процессы высокой чистоты требуют более жесткой отделки , но точные требования должны исходить из применимого стандарта процесса и спецификаций заказчика.

3) Методы герметизации и подключения

В санитарном клапане обычно используется система седла и прокладок, выбранная с учетом безопасности продукта, температуры и чистящих химикатов . Эластомер должен противостоять набуханию, затвердеванию, растрескиванию и осыпанию во время многократного использования. Стандартные промышленные уплотнения могут хорошо работать в водных, воздушных или масляных системах, но могут не иметь сертификатов, необходимых для контакта с пищевыми продуктами или фармацевтическими препаратами.

Соединение также влияет на гигиену. . Фитинги Tri-clamp и санитарные сварные швы создают более чистые переходы, чем многие фланцевые соединения общего назначения или соединения с проушинами. Тем не менее, необходимо также контролировать выбор прокладок, качество сварки, выравнивание труб и дренаж.

4. Различия в применении между санитарными и стандартными дроссельными клапанами

Лучший способ выбора между этими типами клапанов — разделить установку на линии, контактирующие с продуктом, и инженерные линии, не контактирующие с продуктом . Для одного учреждения могут потребоваться оба типа, но их не следует рассматривать как взаимозаменяемые.

1) Переработка продуктов питания, напитков и молочных продуктов

Санитарные дисковые затворы подходят для перекачки продукта, наполнения, смешивания, пастеризации и гигиенических соединений с резервуарами . Молоко, сок, пиво, соусы и жидкие ингредиенты могут быть чувствительны к загрязнению и переносу вкуса. Для этих систем обычно требуется полированная нержавеющая сталь, гигиенические фитинги, уплотнения для пищевых продуктов и повторяемые характеристики очистки.

Гигиенический клапан особенно важен там, где линия часто очищается с использованием химикатов CIP или где процесс включает горячую воду или пар . Спецификация клапана должна соответствовать температуре очистки, концентрации химикатов, давлению и частоте циклов.

2) Фармацевтическая и биотехнологическая обработка

Фармацевтические и биотехнологические линии часто требуют более высокого уровня контроля. Для оборудования, контактирующего с продуктом, может потребоваться нержавеющая сталь 316L, низкая шероховатость поверхности, возможность отслеживания, проверенная очистка и сертифицированные эластомеры . Некоторые системы также требуют возможности SIP, труб с орбитальной сваркой, асептических мембранных клапанов или специальной обработки поверхности.

Санитарный дроссельный клапан можно использовать для подходящей изоляции, но его следует выбирать только после подтверждения того, что его конструкция и документация соответствуют технологическим требованиям. Для работы в условиях чрезвычайно высокой чистоты или асептики , может оказаться более подходящей другая конструкция гигиенического клапана .

3) Косметика и средства личной гигиены

Кремы, лосьоны, гели, шампуни и другие средства личной гигиены могут оставлять следы на внутренних поверхностях. Очищаемый санитарный клапан помогает уменьшить задержку остатков и способствует более быстрой смене продукта. Совместимость уплотнений важна, поскольку масла, ароматизаторы, растворители и чистящие средства могут повлиять на характеристики эластомера.

4) Водоочистка, ОВКВ и сточные воды

Стандартные поворотные затворы часто являются практичным выбором для охлаждающей воды, контуров охлажденной воды, систем вентиляции, канализации, систем пожаротушения и линий общей канализации. В этих услугах приоритет обычно отдается доступности крупных линий, выдержке давления, стойкости к истиранию и более низкой стоимости приобретения..

Для коррозионно-активных или сложных промышленных задач покупатели могут выбрать высокопроизводительные дроссельные заслонки или задвижки со специальными материалами диска и седла. Гигиеническая сертификация обычно не является основным фактором выбора, если линия не имеет функции прямого контакта с продуктом.

5.Преимущества санитарных дисковых затворов

Санитарные дисковые затворы обеспечивают ряд преимуществ при установке в правильной технологической среде.

1) Улучшенная очищаемость

Гладкий, полированный путь потока с низким уровнем удерживания облегчает попадание чистящих растворов на смачиваемые поверхности. Это способствует повышению эффективности безразборной мойки и сокращению требований к ручной очистке , хотя эффективность очистки все равно должна быть подтверждена в ходе процедуры валидации на предприятии.

2) Лучшая защита продукта

Уплотнительные материалы пищевого или фармацевтического качества помогают предотвратить загрязнение, перенос вкуса и попадание нежелательных частиц в продукт. Правильное уплотнение также снижает риск преждевременного выхода из строя, вызванного повторяющимся воздействием тепла и чистящих химикатов.

3) Коррозионная стойкость

Нержавеющая сталь 304 и 316L обеспечивает высокую устойчивость к влаге и многим технологическим химикатам. Это ценно в средах с частыми промывками, кислотными ингредиентами, щелочными чистящими средствами или высокой влажностью.

4) Более простая смена продуктов

Когда клапан легче слить и очистить, операторы могут переключаться между продуктами с меньшим риском переноса. Это может улучшить гибкость производства, стабильность партий и эффективность использования оборудования..

5) Гибкая автоматизация

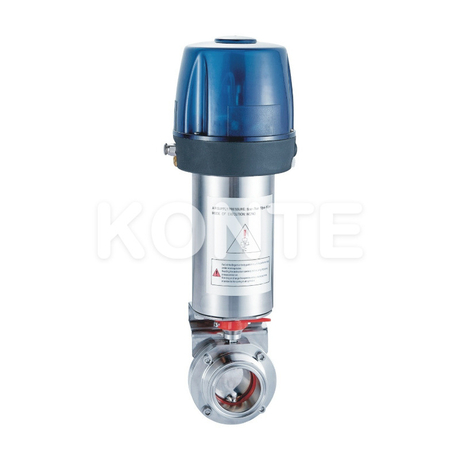

Санитарные дроссельные заслонки могут быть оснащены пневматическими или электрическими приводами. Пневматический санитарный дроссельный клапан подходит для быстрой, многоцикловой работы при наполнении, розливе и коллекторах CIP. Электрический санитарный поворотный поворотный клапан может быть предпочтителен там, где сжатый воздух недоступен или где важны дистанционное позиционирование и обратная связь управления.

6.Как выбрать санитарный дроссельный клапан?

Перед заказом оцените все эксплуатационные и гигиенические характеристики, а не выбирайте клапан только по диаметру или цене.

• Убедитесь, что среда контактирует с продуктом: линии, контактирующие с продуктом, обычно должны иметь санитарное исполнение, тогда как на вспомогательных и инженерных линиях могут использоваться стандартные промышленные клапаны.




• Определите среду и ее свойства: запишите вязкость, содержание твердых частиц, абразивность, коррозионную активность, температуру, давление и требуемую скорость потока.

• Укажите материал корпуса и диска: выберите нержавеющую сталь 304 или 316L в зависимости от продукта и условий очистки. Убедитесь, что все смачиваемые детали соответствуют требованиям. Санитарный дисковый затвор из нержавеющей стали может подойти, когда требуется устойчивость к коррозии и гигиеничность смачиваемых поверхностей.

• Определите качество поверхности: укажите требуемое значение Ra и укажите, требуется ли механическая полировка или электрополировка.

• Проверьте совместимость седла и прокладки: сравните эластомер с продуктом, химикатами CIP, температурой SIP и ожидаемым сроком службы. При необходимости запросите FDA, USP Class VI или другую соответствующую документацию.

• Выберите тип соединения: соединения Tri-clamp, санитарно-сварные соединения, DIN и SMS должны соответствовать существующим трубопроводным и гигиеническим стандартам проектирования.

• Выберите ручное или автоматическое приведение в действие: пневматические приводы хорошо подходят для быстрых повторяющихся циклов. Электрические приводы полезны там, где предпочтительно электрическое управление, дистанционная обратная связь или пропорциональное позиционирование. Сравните пневматический санитарный дроссельный клапан с электрическим санитарным дроссельным клапаном в соответствии с доступными коммуникациями и требованиями к управлению.

• Проверьте условия очистки и дренажа. Убедитесь, что ориентация установки, наклон трубы, положение клапана и поток очистки обеспечивают эффективный дренаж и очистку.

• Просмотрите документацию и испытания: запросите сертификаты на материалы, информацию об испытаниях под давлением, сертификаты пломб, габаритные чертежи и инструкции по техническому обслуживанию, если проект требует прослеживаемости.

7. Санитарный дроссельный клапан или стандартный дроссельный клапан: какой выбрать?

Выбирайте санитарный дроссельный клапан, когда клапан установлен в линии, контактирующей с продуктом, или когда процесс требует гигиенических соединений, полированных смачиваемых поверхностей, сертифицированных уплотнений, частого использования CIP или SIP . Более высокие первоначальные затраты могут быть оправданы лучшим контролем загрязнения, более простой очисткой, сокращением потерь продукта и улучшенной поддержкой соблюдения требований.

Выбирайте стандартный дроссельный клапан или высокопроизводительный дроссельный клапан, если клапан обслуживает бесконтактную коммунальную или промышленную линию и основными требованиями являются надежная изоляция, характеристики давления и температуры, доступность больших размеров, стойкость к истиранию и контроль затрат . Распространенными примерами являются системы охлаждения воды, систем отопления, вентиляции и кондиционирования, сточных вод, противопожарной воды и систем подачи воздуха.

Наиболее экономически эффективная конструкция установки не обязательно предполагает повсеместное использование санитарной арматуры. Вместо этого классифицируйте каждый трубопровод в соответствии с его функцией и риском. Используйте гигиеническое оборудование там, где оно защищает продукт, и используйте промышленное оборудование соответствующего номинала там, где гигиеническая сертификация не требуется.

Этот подход позволяет избежать как недостаточной спецификации, которая создает риск загрязнения , так и завышенной спецификации, которая увеличивает капитальные затраты, не добавляя практической ценности..

8. Часто задаваемые вопросы

В1: Подходит ли стандартный дроссельный клапан из нержавеющей стали для пищевой промышленности?

Не обязательно. Сама по себе нержавеющая сталь не является подтверждением гигиенической пригодности. Перед использованием любого клапана в линии, контактирующей с пищевыми продуктами, проверьте внутреннюю геометрию, шероховатость поверхности, материал седла, сертификацию прокладки, тип соединения, возможность очистки и документацию.

В2: Можно ли использовать санитарные дроссельные заслонки для CIP-мойки?

Многие санитарные дроссельные заслонки предназначены для CIP-мойки, но конкретную модель необходимо проверить по температуре очистки, концентрации химикатов, давлению, скорости потока и частоте циклов. Совместимость с CIP должна быть подтверждена техническими данными производителя и требованиями валидации предприятия.

В3: Подходят ли санитарно-гигиенические дроссельные заслонки для работы в условиях высокого давления?

Они могут подходить в пределах своего номинального давления и диапазона температур, но гигиенические дроссельные заслонки не являются автоматически эквивалентами высокопроизводительных промышленных дроссельных заслонок. Прежде чем выбирать модель, всегда сравнивайте номинальное давление, конструкцию седла, конструкцию диска и условия эксплуатации.

В4: Что лучше: пневматический или электрический санитарный дроссельный клапан?

Пневматический привод обычно предпочтителен для быстрого, частого цикла и безотказной работы с пружинным возвратом. Электрический привод может быть более удобным там, где сжатый воздух недоступен или где требуется дистанционное управление, обратная связь по положению или более медленное и точное движение. Оптимальный вариант зависит от инженерных сетей и системы управления завода.

В5: В чем разница между нержавеющей сталью 304 и 316L?

Обе широко используемые марки нержавеющей стали. 316L содержит молибден и обычно обеспечивает лучшую устойчивость к локальной коррозии, чем 304, особенно в более агрессивных химических или фармацевтических средах. Правильный сорт зависит от продукта, чистящих химикатов, температуры и применимых спецификаций.

Вопрос 6: Почему шероховатость поверхности важна для санитарного клапана?

На шероховатых поверхностях могут оставаться остатки продукта, что затрудняет очистку. Контролируемая полированная поверхность снижает адгезию и обеспечивает повторяемость очистки. Требуемое значение Ra следует выбирать в соответствии с отраслью, продуктом, методом очистки и стандартом валидации.
