Поддержание строгой гигиены в фармацевтическом производстве требует изоляции жидкости от загрязнений и надежного запора. . Мембранные клапаны достигают этого благодаря конструкции без карманов, которая предотвращает перекрестное загрязнение и обеспечивает бесшовную CIP/SIP. В этой статье объясняется их пригодность, основные области применения, пневматические преимущества, критерии выбора и требования к техническому обслуживанию , помогая группам инженеров и закупщиков выбирать более безопасные и надежные решения в области клапанов.
Почему мембранные клапаны подходят для фармацевтической промышленности?
Основные области применения мембранных клапанов в фармацевтической промышленности
Преимущества пневматических мембранных клапанов в фармацевтическом производстве
Как выбрать мембранный клапан для фармацевтического применения?
Установка и обслуживание фармацевтических мембранных клапанов
Часто задаваемые вопросы
Основные ключевые слова: мембранные клапаны, , фармацевтический мембранный клапан, , санитарный мембранный клапан, , пневматический мембранный клапан, , гигиенический мембранный клапан.
Фармацевтическое производство требует точного контроля очищенной воды, активных ингредиентов, буферных растворов, чистящих средств, пара и других чувствительных жидкостей. Любая застойная зона, внешний путь утечки или трудноочищаемая поверхность могут увеличить риск перекрестного загрязнения. Мембранные клапаны решают эти проблемы, отделяя технологическую среду от приводного механизма клапана с помощью гибкой мембраны. В отличие от многих обычных клапанов, жидкость не контактирует со штоком, пружиной привода или резьбовыми рабочими компонентами. Диафрагма образует герметичный барьер между технологической линией и внешней средой, помогая снизить риски утечек, образования частиц и загрязнения в гигиенических технологических системах.
Фармацевтический мембранный клапан переливного типа также имеет гладкий внутренний путь потока с меньшим количеством полостей, в которых может оставаться жидкость после слива. Когда клапан установлен в правильной ориентации и под правильным углом слива, он может поддерживать конструкцию самодренируемого трубопровода и минимизировать застойные зоны. Это особенно важно в системах, спроектированных на основе принципов ASME BPE и строгих гигиенических производственных требований. Корпус клапана обычно изготавливается из нержавеющей стали, а внутренняя смачиваемая поверхность может быть подвергнута механической или электрополировке. Контролируемая шероховатость поверхности уменьшает микроскопические неровности, на которых могут скапливаться остатки и микроорганизмы. Для применений с высокой степенью чистоты гладкая, прослеживаемая и очищаемая смачиваемая поверхность так же важна, как и запорная способность клапана.
Мембранные клапаны также хорошо подходят для процедур очистки на месте (CIP) и стерилизации на месте (SIP) . Растворы CIP могут течь через перелив и через корпус клапана, не требуя регулярной разборки, а подходящие материалы диафрагмы могут выдерживать многократное воздействие повышенных температур SIP. Однако фактическая производительность зависит от материала диафрагмы, температуры пара, времени воздействия, рабочего давления и частоты термического цикла. Еще одним преимуществом является отсутствие традиционного сальника вокруг штока, что исключает возможность дополнительного износа и места утечки. Сочетание изоляции процесса, дренируемой геометрии, возможности очистки и отслеживания материалов делает мембранные клапаны особенно подходящими для работы с фармацевтическими жидкостями.
Мембранные клапаны можно устанавливать на фармацевтических и биоперерабатывающих предприятиях. Их точная конфигурация варьируется в зависимости от среды, уровня чистоты, давления, температуры, требуемой скорости потока и стратегии автоматизации.
В очищенной воды и воды для инъекций распределительных контурах требуются гигиенические компоненты, которые не вносят загрязнений и не создают застойных зон. Санитарный мембранный клапан можно использовать для изоляции контура, контроля точки использования, ответвлений для отбора проб, возвратных линий и соединений оборудования. . Правильная ориентация клапана и установка с малым зазором помогают поддерживать непрерывную циркуляцию и эффективный дренаж.
В биореакторах используются клапаны для управления питательными средами, питательными веществами, газами, чистящими растворами, потоками сбора урожая и сбросом отходов . Эти операции часто требуют повторяемости последовательности и надежного разделения стадий процесса..
Многоходовые блоки мембранных клапанов могут уменьшить объем трубопроводов и количество сварных швов вокруг резервуара. Компактное расположение клапанов также может сократить зоны задержки и упростить автоматическую очистку . Это делает их особенно ценными в биофармацевтических системах, где крайне важно минимизировать риск удержания продукта и загрязнения..
Системы подготовки буферных сред и сред требуют точной маршрутизации между смесительными емкостями, резервуарами для хранения, фильтрами, а также оборудованием для наполнения или обработки . Мембранные клапаны обычно используются для изоляции и отвода, поскольку смачиваемый путь может быть спроектирован для гигиенической очистки.

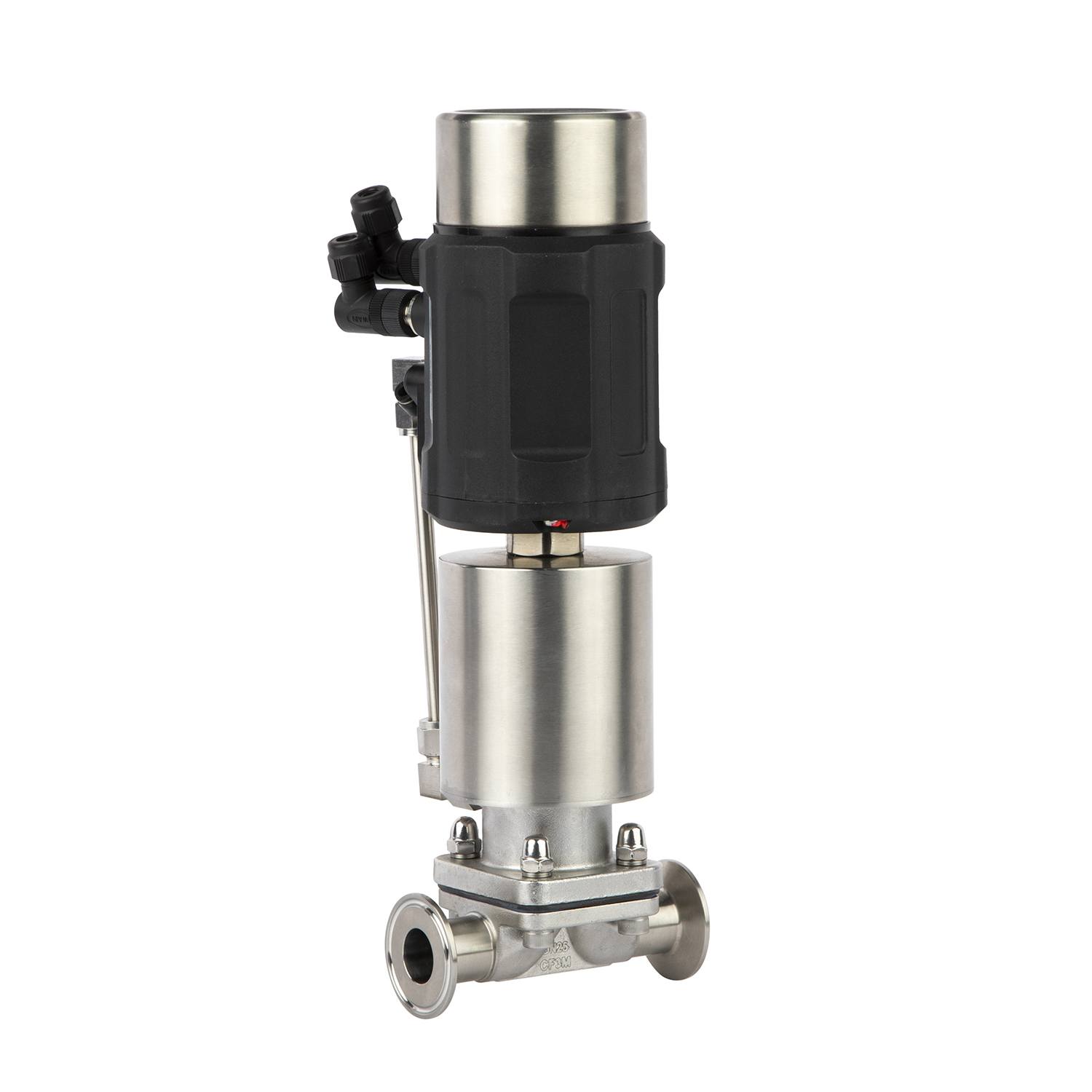

Там, где требуется плавная регулировка расхода, клапан правильного размера с соответствующим позиционером также может обеспечить плавное регулирование расхода. . Правильный размер имеет важное значение, поскольку клапан слишком большого размера может затруднить точное регулирование низкого расхода.
В процессах API могут использоваться агрессивные химикаты, растворители или дорогостоящие жидкости , поэтому совместимость материалов является критическим фактором выбора . Мембраны с покрытием из ПТФЭ часто используются в химически требовательных средах, а подходящие конструкции с эластомерной основой обеспечивают механическую поддержку.
Диафрагму и все смачиваемые материалы необходимо оценивать по фактической химической концентрации, температуре, давлению и продолжительности воздействия. Материал, который хорошо работает в условиях окружающей среды, может вести себя по-разному во время очистки или стерилизации при повышенной температуре..
Системы фильтрации и хроматографии требуют контролируемой маршрутизации и минимального удержания продукта . Мембранные клапаны могут изолировать фильтры, направлять очищающие жидкости, управлять буферным потоком и поддерживать контролируемую передачу между этапами процесса..
В системах наполнения их можно использовать на предшествующих производственных линиях, где важны гигиеническое отключение и эффективная очистка. . Пневматическое управление также может помочь координировать последовательность наполнения, очистки и смены продукта.
В системах CIP и SIP используются мембранные клапаны для направления чистящих средств, промывочной воды, горячей воды и чистого пара в различные технологические контуры. Клапаны, используемые в этих целях, должны выдерживать многократное химическое и термическое воздействие..
Клапан, подходящий для технологической жидкости, не автоматически подходит для каждого цикла очистки химикатов или стерилизации. как условия производства, так и условия очистки. Поэтому в спецификацию клапана должны быть включены .
| Фармацевтическое применение | Типичная среда | Требования к первичному клапану | Общая конфигурация |
|---|---|---|---|
| Распределение PW и WFI | Вода высокой степени очистки | Дренируемость и низкий риск загрязнения | Санитарный клапан водосливного типа |
| Биореакторная обработка | Среды, питательные вещества, жидкости для сбора урожая | Автоматизированное секвенирование и гигиеническая изоляция | Пневматический или многоходовой клапан |
| Подготовка буфера | Буферы и технологические решения | Надежная маршрутизация и возможность очистки | Двухходовой или перепускной клапан |
| Производство АФИ | Химикаты, растворители, жидкости API | Химическая совместимость | Мембранный клапан с тефлоновым покрытием |
| Фильтрация и хроматография | Потоки продуктов и буферов | Низкий удерживаемый объем и контроль потока | Расположенный пневматический клапан |
| CIP и SIP системы | Моющее средство, вода для полоскания, чистый пар. | Термическая и химическая стойкость | Гигиенический пневматический клапан |

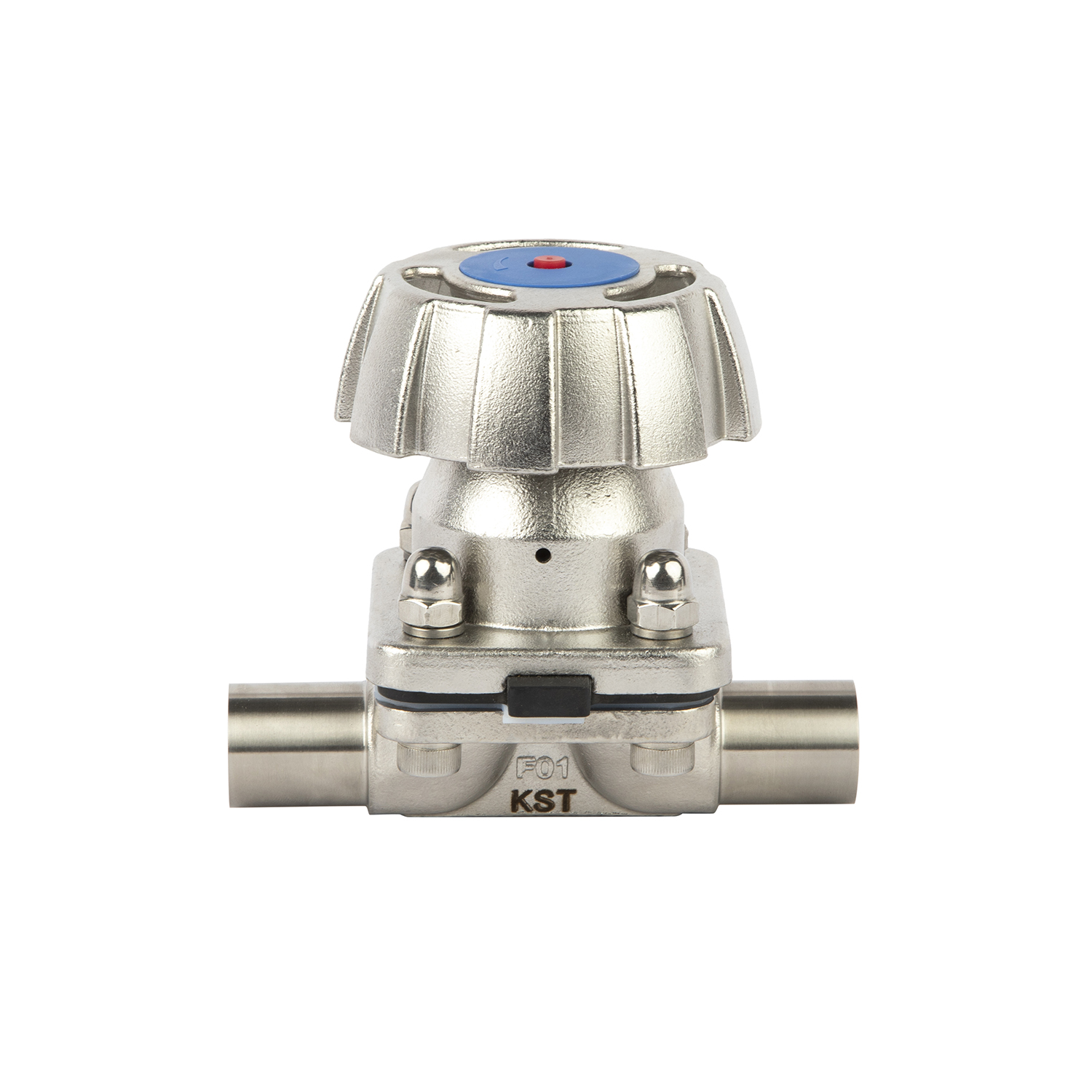

Ручные клапаны остаются практичными для лабораторного оборудования, точек отбора проб и редко используемых инженерных сетей. Однако крупным фармацевтическим предприятиям могут потребоваться сотни клапанов для работы в проверенной последовательности. Пневматический санитарный мембранный клапан можно подключить к архитектуре ПЛК или РСУ через электромагнитные клапаны, индикаторы положения, концевые выключатели или интеллектуальные позиционеры. Автоматизация повышает повторяемость, гарантируя, что каждая проверенная последовательность производства, очистки и стерилизации соответствует запрограммированному порядку. Это также снижает зависимость от ручного вмешательства и помогает предотвратить такие ошибки, как открытие неправильного пути потока или неспособность изолировать сосуд.

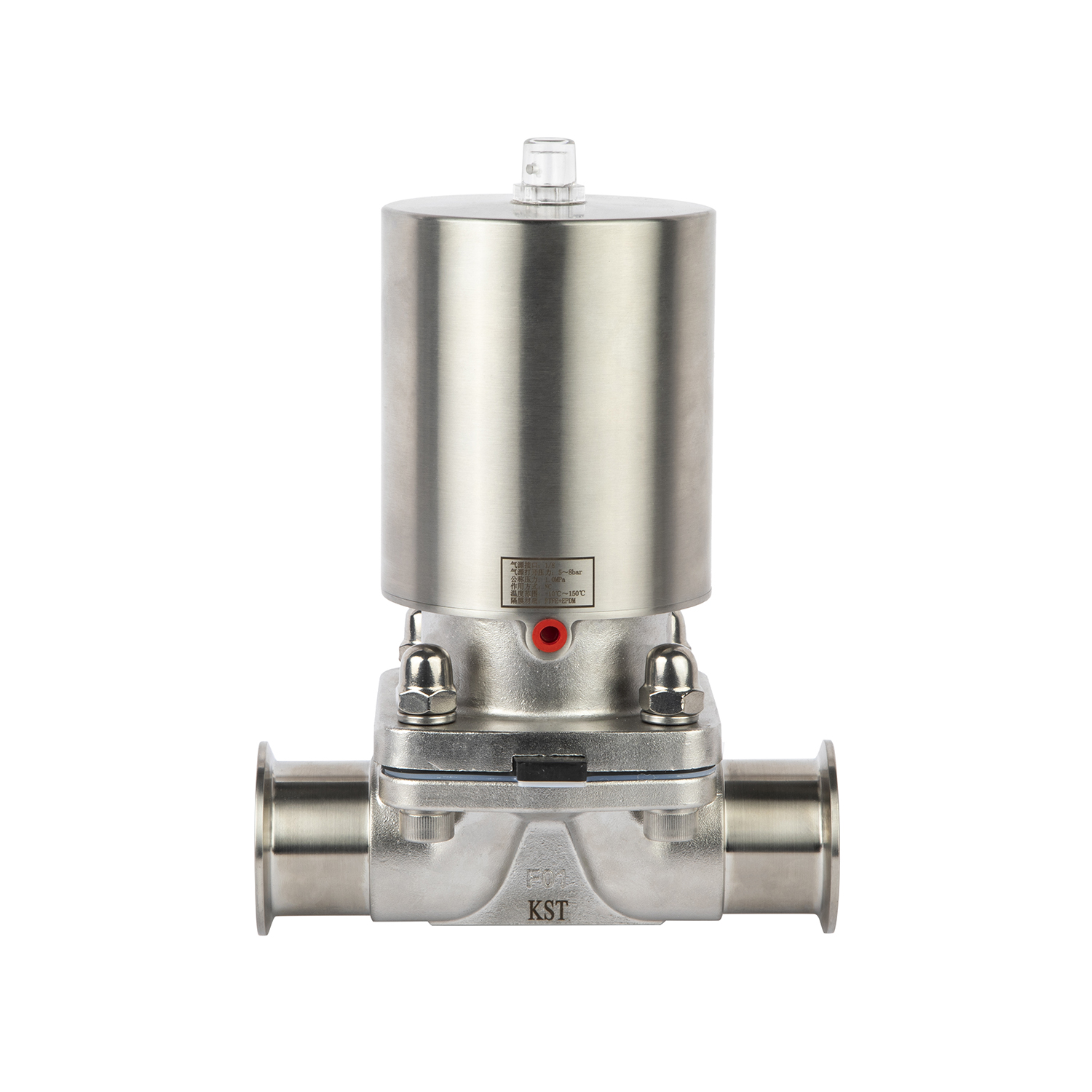

Пневматические приводы могут быть обозначены как «нормально закрытые», «нормально открытые» или «двойного действия» , а правильное безопасное состояние должно зависеть от оценки рисков процесса. Клапан подачи чистого пара, возможно, придется закрыть, если приборный воздух выйдет из строя, в то время как путь охлаждения или сброса давления может потребовать другой реакции. Выбор отказоустойчивости должен основываться на наиболее безопасных условиях технологического процесса, а не просто на наличии привода или цене покупки. Пневматический мембранный клапан также обеспечивает более стабильное усилие закрытия, чем маховик с ручным управлением. Операторы могут перетянуть ручные клапаны, пытаясь остановить небольшую утечку, что может привести к чрезмерному сжатию или повреждению диафрагмы. Привод правильного размера с калиброванными ограничителями хода прикладывает повторяемую силу и может продлить срок службы мембраны , уменьшая отклонения, связанные с действиями оператора, и обеспечивая более стабильную работу клапана.
Обратная связь по положению дает системе управления проверяемую информацию о состоянии клапана. Базовые переключатели подтверждают открытое или закрытое положение, а электропневматический позиционер может поддерживать пропорциональное управление потоком для таких приложений, как балансировка водяного контура, хроматография, контролируемое дозирование и фильтрация, где требуются промежуточные положения клапана. Автоматизация также делает обслуживание по состоянию более практичным, поскольку система управления может регистрировать рабочие циклы, аварийные события, время хода и отклонения положения. Постепенное увеличение времени хода может указывать на проблемы с подачей воздуха, износ привода или сопротивление диафрагмы. Цифровые эксплуатационные данные помогают бригадам технического обслуживания перейти от оперативного ремонта к плановому обслуживанию клапанов.
| Коэффициент сравнения | Ручной мембранный клапан | Пневматический мембранный клапан |
| Операция | Местное управление маховиком | Дистанционное или автоматическое управление |
| Повторяемость | Зависит от оператора | Равномерное движение привода |
| Безопасная функция | Обычно недоступен | Варианты НЗ, НО или двойного действия |
| Обратная связь по позиции | Визуальный осмотр | Переключатели или интеллектуальные позиционеры |
| Интеграция процессов | Ограниченный | Совместимость с ПЛК и РСУ |
| Оптимальное использование | Отбор проб или нечастая изоляция | Автоматизированное производство, CIP и SIP |
 |  |
Выбор клапана следует начинать с условий процесса, а не с общей модели из каталога . инженерные группы должны определить Прежде чем запрашивать ценовое предложение, среду, требования к потоку, размер линии, давление, температуру, метод очистки, профиль стерилизации и необходимую автоматизацию .
Корпуса переливного типа широко используются, поскольку они обеспечивают короткий ход диафрагмы, надежное закрытие и хорошую дренируемость при правильной установке. Прямоточные конструкции могут обеспечить менее ограниченный путь потока для вязких сред или жидкостей, содержащих твердые частицы . Однако они могут потребовать большего перемещения диафрагмы и могут быть менее подходящими для определенных схем с высокой степенью чистоты.
Многоходовые и нулевые корпуса клапанов позволяют уменьшить количество фитингов, сварных швов и застойных зон в сложных коллекторах. Их часто устанавливают вокруг технологических емкостей, точек отбора проб и распределительных контуров, где необходимо контролировать несколько путей потока в компактном пространстве. Конструкция корпуса должна соответствовать как производительности процесса, так и требованиям гигиенической компоновки.
Ни один материал диафрагмы не является идеальным для любого применения. EPDM ценится за эластичность и цикличность во многих сферах применения на водной основе , тогда как PTFE обеспечивает высокую химическую инертность и более высокую термостойкость..
FKM может подходить для масел и некоторых растворителей , но плохо работает при многократной работе с чистым паром. Таблицы совместимости поставщиков являются полезными инструментами проверки, но они не заменяют тестирование в реальных условиях технологического процесса.
| Материал диафрагмы | Основные сильные стороны | Важные ограничения | Типичные применения |
| ЭПДМ | Эластичность, хороший срок службы, подходит для многих водных сред. | Повторное воздействие высокотемпературного пара может сократить срок службы. | PW, WFI, буферы и среды на водной основе |
| с ПТФЭ-покрытием | Широкая химическая стойкость и термическая стабильность. | Более высокая закрывающая сила и потенциальная холодная текучесть. | API, растворители, агрессивные химикаты, SIP-линии |
| ФКМ | Устойчивость к маслам и некоторым растворителям | Ограниченная пригодность для чистого пара | Специализированные химические и коммунальные услуги |
Условия эксплуатации следует оценивать на протяжении всего технологического цикла. Это включает в себя нормальное производство, очистку, стерилизацию, остановку, вакуумирование и условия хранения. Выбранная диафрагма должна оставаться совместимой как с фармацевтической средой, так и со всеми чистящими и стерилизующими средствами, используемыми в системе..
Шероховатость внутренней поверхности должна определяться в соответствии с гигиеническими требованиями системы . Можно выбрать механически полированную или электрополированную нержавеющую сталь с более жесткими пределами Ra, используемыми для критически важных задач с высокой чистотой..
Электрополировка позволяет сделать поверхность нержавеющей стали более гладкой и пассивной за счет удаления части механически поврежденного наружного слоя. Однако указанная отделка должна быть подтверждена протоколами проверок и документацией по отделке поверхности..
Документация по закупкам может включать сертификаты на материалы согласно EN 10204 3.1, отслеживание номера плавки, отчеты об обработке поверхности и информацию о партии эластомера..
Для смачиваемых полимеров могут потребоваться соответствующие требования FDA и документация USP класса VI в зависимости от рынка и применения. Сертификаты следует проверять на точный сорт материала и производственную партию, а не принимать как общие маркетинговые заявления.
Клапан слишком большого размера может обеспечить плохую управляемость, а клапан меньшего размера может создать чрезмерную скорость, потерю давления или кавитацию. Инженеры должны рассчитывать требования Cv или Kv, используя нормальные и пиковые рабочие условия..
Для вязких жидкостей или жидкостей, содержащих твердые частицы, модель потока должна отражать фактические свойства продукта, а не только воду . Также следует учитывать давление во время скачков CIP и максимальные условия стерилизации. Правильный размер клапана помогает сбалансировать пропускную способность, потерю давления, управляемость и эффективность очистки.
К распространенным гигиеническим соединениям относятся концы с орбитальной сваркой и концы с санитарными зажимами . Сварные соединения уменьшают количество съемных соединений, а хомутовые соединения упрощают разборку там, где требуется регулярный доступ.
Спецификация привода должна охватывать давление воздуха в приборе, состояние безопасности, управляющее напряжение, защиту корпуса, устройства обратной связи и протокол связи . Предприятия также должны определить, требуется ли простое подтверждение открытия и закрытия или непрерывная обратная связь по положению .
Прежде чем размещать оптовый заказ, оцените систему качества поставщика , отслеживаемость материалов, процедуры заводских приемочных испытаний, пакет документации и наличие запасных частей..
Для критических применений пилотная установка и проверка очистки могут подтвердить правильную работу выбранного клапана в реальной системе.
Даже хорошо спроектированный гигиенический мембранный клапан может работать плохо, если он установлен под неправильным углом, неправильно приварен или обслуживается без определенных процедур. При планировании установки следует учитывать дренируемость, доступность, зазор привода, напряжение в трубе и направление технологического потока.
Для режима самодренирования клапан должен быть расположен в соответствии с углом слива, указанным производителем . Прилегающие трубопроводы также должны сохранять необходимый уклон. Дренажный клапан не может компенсировать плохой наклон трубопровода или карман на входе. Неправильная ориентация может привести к тому, что остатки продукта или чистящего раствора останутся внутри корпуса клапана. Ориентация клапана и окружающие трубопроводы должны оцениваться как одна гигиеническая система.
Приваривая корпуса клапанов к линии, защищайте уплотнительные поверхности и внутренние компоненты от тепловых повреждений и загрязнения . может потребоваться снять диафрагму и привод Перед орбитальной сваркой , в зависимости от процедуры производителя.
Записи о сварке , результаты контроля и документация по обработке поверхности должны стать частью пакета оборота оборудования. Установленный клапан также следует проверить на предмет обесцвечивания, деформации, загрязнения сварных швов или повреждений внутренней поверхности.
Крепления кузова должны быть затянуты равномерно и с рекомендуемым моментом затяжки. Неравномерное или чрезмерное сжатие может деформировать диафрагму, создать неправильное уплотнение или сократить срок службы. После начальных термических циклов некоторые конструкции могут потребовать проверки или контролируемой повторной затяжки, поскольку компоненты из нержавеющей стали и полимеров расширяются и сжимаются с разной скоростью.
Диафрагма является компонентом запланированного износа . Интервал замены зависит от количества ходов, температуры, давления, химического воздействия, условий вакуума и частоты CIP/SIP. Одной замены на основе календаря может быть недостаточно. Клапан, используемый тысячи раз в месяц, может потребовать более частого обслуживания, чем клапан того же возраста, который срабатывает лишь изредка.
Техническое обслуживание с учетом количества циклов в сочетании с периодическим визуальным осмотром обеспечивает более оправданную стратегию технического обслуживания.
Общие предупреждающие знаки включают в себя:
Внешняя утечка
Неполное закрытие клапана
Увеличение времени хода привода
Сниженный или нестабильный поток
Растрескивание поверхности
Изменение цвета диафрагмы
Необъяснимая потеря давления
Непоследовательная обратная связь по положению
Бригады технического обслуживания также должны проверять корпуса приводов на предмет проникновения влаги и коррозии после агрессивной промывки в чистых помещениях.
К типичным причинам неисправности относятся:
Чрезмерное сжатие , которое может привести к повреждению диафрагмы или уплотнительного валика.
Химическая несовместимость , которая может вызвать набухание, охрупчивание или растрескивание.
Чрезмерное воздействие SIP , ускоряющее термическое старение.
Инверсия вакуума , которая может оторвать неподходящую диафрагму от ее опоры.
Несоосность или напряжение в трубе , которые могут деформировать корпус клапана и поверхность уплотнения.
Влага внутри привода , которая может вызвать коррозию пружин и внутреннего оборудования.
Неправильная ориентация установки , которая может помешать полному дренажу.
Неправильный размер привода , который может привести к недостаточному или чрезмерному закрывающему усилию.
Каждая сменная диафрагма должна быть прослежена до партии материала и установлена в соответствии с документированной процедурой. После технического обслуживания клапан следует проверить на правильность сборки, ход, утечку и обратную связь управления, прежде чем линия вернется в производство. Критически важные системы также могут потребовать проверки очистки или повторной квалификации в рамках процесса контроля изменений на предприятии. Записи о техническом обслуживании должны включать идентификационный номер клапана , материал диафрагмы, дату замены, количество рабочих циклов, состояние неисправности, информацию технического специалиста и номер партии заменяемых компонентов.
Надежная работа фармацевтического клапана зависит от трех взаимосвязанных решений: выбора гигиенической конструкции, ее установки для полного дренажа и замены диафрагмы до того, как предсказуемый износ станет технологическим риском. Применение этих принципов помогает защитить качество продукции, поддерживать проверенные условия эксплуатации и сократить количество незапланированных остановов..
Промышленный мембранный клапан обычно предназначен для обеспечения устойчивости к коррозии , изоляции или работы со шламами без детального гигиенического контроля, необходимого в фармацевтическом производстве. В фармацевтическом клапане обычно используется дренируемая геометрия водослива, контролируемая обработка внутренней поверхности, отслеживаемые смачиваемые материалы и документально подтвержденное соответствие эластомерам. Основное отличие заключается не просто в конструкции из нержавеющей стали; это полный пакет гигиенического проектирования и документации.
Универсального интервала замены не существует. Срок службы зависит от циклов срабатывания, совместимости сред, рабочего давления, температуры, воздействия пара и частоты очистки. Группы технического обслуживания должны сочетать рекомендации производителя с историей проверок и фактическими данными цикла. Замену следует производить до ухудшения характеристик, исходя из проверенного опыта эксплуатации, а не после появления утечки.
Да. Хотя мембранные клапаны обычно используются для двухпозиционной изоляции , они могут обеспечить плавное управление, если оснащены подходящим пневматическим приводом и электропневматическим позиционером. Правильный размер клапана имеет важное значение, поскольку клапан слишком большого размера может обеспечить низкую разрешающую способность управления при низких скоростях потока.
Клапаны водосливного типа обеспечивают короткий ход мембраны, эффективное закрытие и хорошую способность к самодренированию при установке под указанным углом. Их гладкая внутренняя геометрия также поддерживает процедуры CIP и SIP. Эти характеристики помогают уменьшить задержку продукта и упростить конструкцию гигиенической системы.
Да, при условии, что корпус клапана, мембрана, уплотнения, расположение привода и ориентация установки совместимы с чистящими химикатами и условиями стерилизации. Спецификация должна включать максимальную температуру пара, время выдержки, давление, количество циклов и метод охлаждения . При выборе необходимо учитывать как нормальные производственные условия, так и более требовательный цикл очистки.
Выбор лучшего материала зависит от процесса. EPDM может подходить для воды высокой чистоты и многих водных растворов , тогда как диафрагмы с покрытием из PTFE часто предпочтительнее для агрессивных химикатов и работы при высоких температурах. FKM может подходить для некоторых масел или растворителей. Окончательное решение должно определяться документацией о совместимости и тестированием приложения.
В зависимости от требований проекта поставщику может потребоваться предоставить сертификаты на материалы, данные отслеживания номера плавки, отчеты об отделке поверхности, записи размеров, результаты испытаний под давлением, документы о соответствии эластомеров, информацию о сварке и протоколы заводских приемочных испытаний. Документация должна соответствовать поставляемому клапану и партии материала, а не просто общему семейству продукции.
