Уплотнительное седло является одной из наиболее важных частей дискового затвора , поскольку оно определяет, насколько надежно клапан изолирует среду. Поворотные затворы с мягким и металлическим седлом предназначены для различных сочетаний температуры, давления, среды, требований к утечкам и условий эксплуатации. Выбор неправильной конструкции уплотнения может привести к преждевременному износу, утечкам или ненужному обслуживанию.
В этом руководстве объясняются различия между мягкими и металлическими седлами, их преимущества, ограничения, области применения и критерии выбора, чтобы покупатели и инженеры могли выбрать уплотнение дроссельной заслонки, соответствующее реальному процессу.
Что такое дисковый затвор с мягким седлом?
Что такое дроссельный клапан с металлическим седлом?
Клапан-бабочка с мягким и металлическим седлом: основные различия
Преимущества и недостатки поворотных дисковых затворов с мягким и металлическим седлом
Типичные области применения дисковых затворов с мягким и металлическим седлом
Как правильно выбрать уплотнение дроссельной заслонки?
Часто задаваемые вопросы
Основные ключевые слова: Дроссельный клапан Дроссельный ,клапан с мягким седлом , Дроссельный клапан с металлическим седлом , Высокопроизводительный дроссельный клапан , конструкция уплотнения дроссельного клапана, пневматический дроссельный клапан, электрический дроссельный клапан.
В дроссельной заслонке с мягким седлом используется эластомерное или полимерное седло для создания уплотнения между диском клапана и корпусом клапана. Распространенные материалы седел включают EPDM, NBR, PTFE и RTFE . Когда диск закрывается, гибкое седло соответствует краю диска и заполняет небольшие неровности поверхности. Это позволяет клапану обеспечить очень плотное закрытие при относительно низком крутящем моменте запирания.
Мягкие седла часто выбирают, когда герметичная изоляция важнее, чем устойчивость к экстремальным температурам или абразивным частицам. EPDM обычно используется для сред на водной основе, тогда как NBR может подойти для некоторых нефтесодержащих применений. ПТФЭ и RTFE обладают более высокой химической стойкостью и могут рассматриваться в качестве совместимых химических сред. Однако точный материал всегда необходимо проверять на соответствие среде, температуре, давлению и концентрации.
Основное ограничение заключается в том, что мягкие материалы могут потерять свои герметизирующие свойства при воздействии условий, выходящих за рамки расчетного диапазона. Чрезмерная температура может привести к затвердеванию, разбуханию, деформации или разрушению мягкого седла. Абразивные твердые частицы могут порезать или изнашивать седло, а высокий перепад давления или вакуум могут вызвать выдавливание, если клапан не предназначен для них.
По этой причине дисковый затвор с мягким седлом обычно является хорошим выбором для систем водоочистки, трубопроводов HVAC, общих промышленных жидкостей и систем с низкими и умеренными температурами . Его не следует выбирать только потому, что его первоначальная цена ниже. Совместимость седел и условия эксплуатации имеют важное значение для долгосрочной надежности.

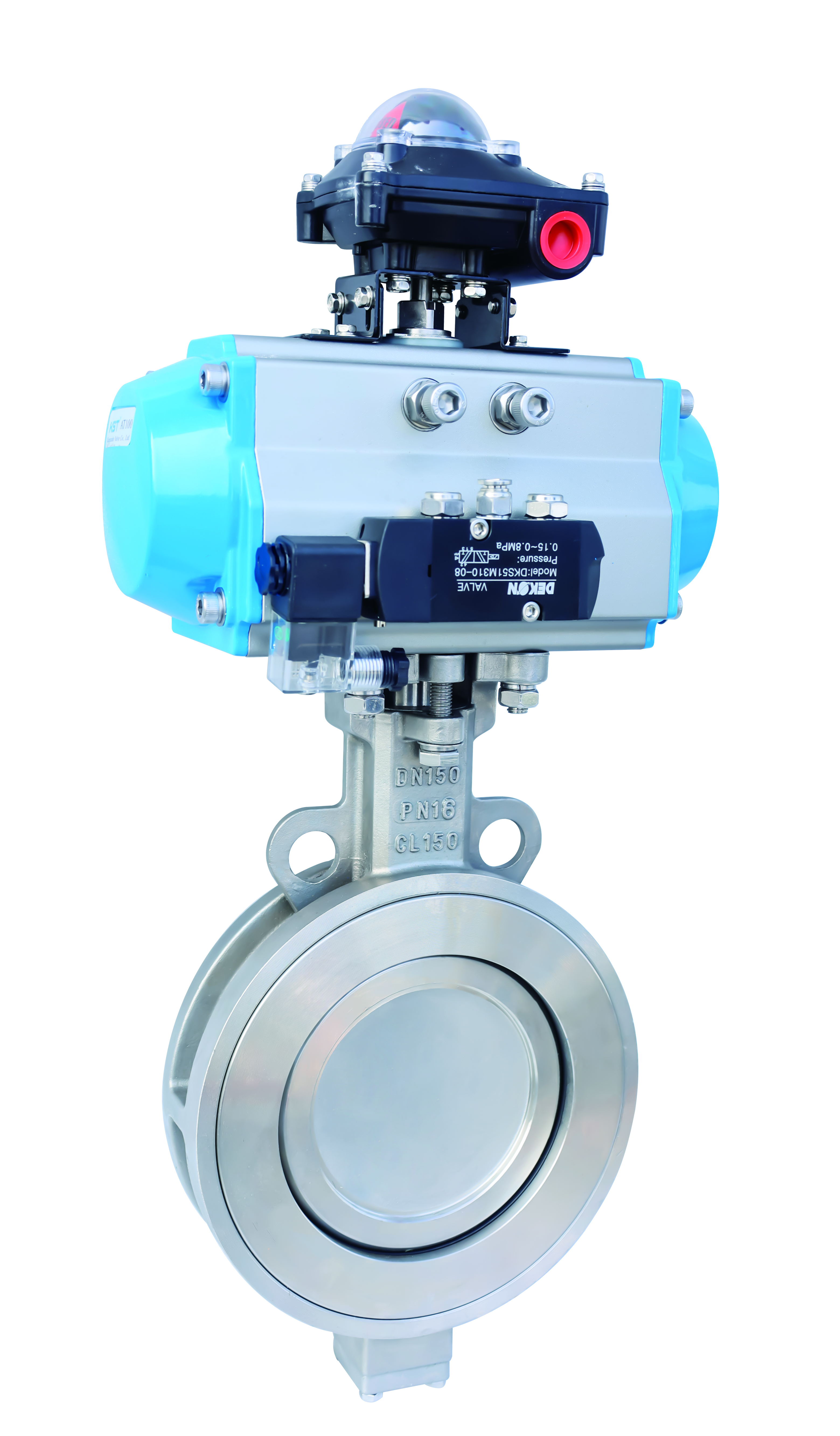

В дроссельной заслонке с металлическим седлом используются металлические уплотнительные поверхности, часто изготовленные из нержавеющей стали, закаленных сплавов или специальных износостойких материалов. В зависимости от конструкции посадочные поверхности могут быть изготовлены из таких материалов, как нержавеющая сталь 316, стеллит или другие закаленные сплавы . Эти седла предназначены для работы в тяжелых условиях эксплуатации, которые могут повредить эластомерное или полимерное седло.
Металлические седла подходят для применений, связанных с высокими температурами, высокими перепадами давления, абразивными средами, частыми термическими циклами или требованиями пожарной безопасности . Они не размягчаются и не плавятся так, как многие мягкие материалы. Они также могут обеспечить лучшую устойчивость к частицам, золе, окалине и другим твердым веществам, которые могут переноситься технологической жидкостью.
Компромисс заключается в том, что уплотнение металл-металл обычно требует более точной механической обработки и более высокого запирающего момента. Стандартный дроссельный клапан с металлическим седлом может иметь более высокую допустимую скорость утечки, чем клапан с мягким седлом. Металлические седла рассчитаны на долговечность в тяжелых условиях эксплуатации, но они не обеспечивают автоматического отсутствия утечек. Поэтому требуемый класс утечки должен быть подтвержден перед заказом.

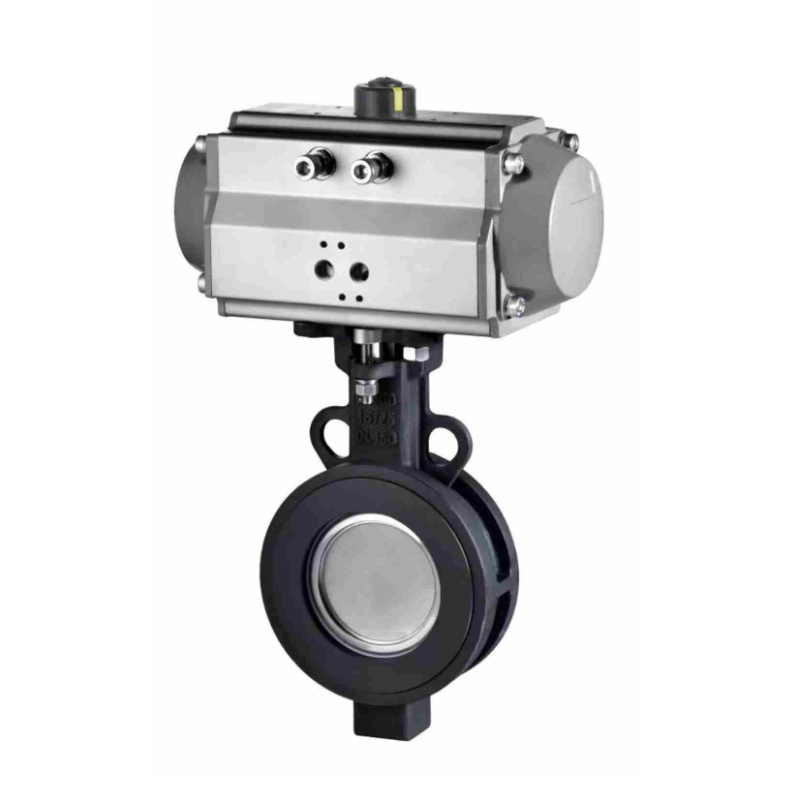

Высокопроизводительные дисковые затворы , особенно конструкции с двойным и тройным эксцентриситетом, могут улучшить характеристики металлических седел. Смещенная геометрия уменьшает трение между диском и седлом во время открытия и закрытия. Конструкция с тройным смещением может создавать кулачковое действие с крутящим моментом, которое помогает снизить трение и износ, одновременно улучшая характеристики отключения.
Наилучшая структура уплотнения зависит от всего процесса, а не только от одной спецификации. Температуру, характеристики среды, требуемую скорость утечки, давление, рабочую частоту и требования пожарной безопасности следует оценивать вместе.
| Коэффициент производительности | Дисковый затвор с мягким седлом | Дисковый затвор с металлическим седлом |
|---|---|---|
| Уплотнительный материал | EPDM, NBR, PTFE, RTFE или другие эластомеры и полимеры. | Нержавеющая сталь, закаленные сплавы, стеллит или другие металлические материалы. |
| Производительность отключения | Обычно подходит для очень плотной или герметичной перекрытия. | Утечка зависит от конструкции и обработки; обычно более высокий класс, чем мягкие сиденья, если не используется усовершенствованная конструкция. |
| Температурная устойчивость | Ограничено выбранным эластомером или полимером | Лучше подходит для работы при высоких температурах с учетом ограничений сплава и конструкции. |
| Абразивные материалы | Уязвимы для порезов, эрозии и экструзии. | Повышенная устойчивость к частицам, шламу, золе и износу |
| Химическая стойкость | ПТФЭ и родственные материалы могут хорошо работать с совместимыми химикатами. | Сильно зависит от выбранного сплава и химического процесса. |
| Рабочий крутящий момент | Обычно ниже, что может уменьшить размер привода. | Обычно выше из-за трения металлической посадки и контактных сил. |
| Пожаробезопасное исполнение | Может потребоваться резервное металлическое сиденье или пожаробезопасная конструкция. | Более естественно подходит для пожаробезопасных применений, но сертификация по-прежнему зависит от конструкции клапана в целом. |
| Первоначальная стоимость | Часто ниже | Часто выше из-за требований к материалам, механической обработке и дизайну. |
| Схема обслуживания | Замена седла может потребоваться раньше в суровых условиях эксплуатации. | Может обеспечить более длительный срок службы, но осмотр и контроль против заедания остаются важными. |
Мягкие седла обычно обеспечивают максимально плотное закрытие при меньших затратах, а металлические седла обеспечивают большую долговечность в суровых условиях. Мягкое седло не является автоматически непригодным для промышленного использования, а металлическое седло автоматически не является лучшим вариантом. Правильный выбор должен соответствовать условиям процесса.
Активация — еще одно важное отличие. Мягкое седло обычно требует меньшего крутящего момента при отрыве и посадке. Это может сделать пневматический дроссельный клапан или электрический дроссельный клапан более компактным и экономичным. Для металлического седла может потребоваться пневматический привод большего размера, электрический привод большей мощности, более сильная передача или более подробный расчет крутящего момента. Конечный привод должен выбираться с использованием данных о крутящем моменте, предоставленных производителем, включая условия трогания, работы, посадки и аварийные условия.
Преимущества:
Отличные характеристики отключения: гибкое седло может плотно прилегать к диску и обеспечивать герметичную изоляцию при соответствующих условиях эксплуатации.
Меньший рабочий крутящий момент: уменьшение трения может упростить ручное управление и снизить требования к приводу.
Экономически эффективная конструкция: мягкие сиденья зачастую экономичны в изготовлении и замене.
Широкое применение в регулировании жидкостей: они обычно используются с водой, воздухом, жидкостями для систем отопления, вентиляции и кондиционирования воздуха и совместимыми общепромышленными средами.
Хорошие химические варианты: PTFE или RTFE могут обеспечить высокую химическую стойкость при правильном подборе к среде.
Недостатки:
Ограниченный температурный диапазон: высокая температура может привести к затвердеванию, деформации или повреждению седла.
Более низкая устойчивость к истиранию: песок, пепел, кристаллы и другие твердые частицы могут быстро изнашивать уплотнительную поверхность.
Возможна экструзия под высоким давлением: неправильный выбор условий высокого перепада давления или вакуума может привести к утечке.
Проблемы совместимости материалов. Концентрация, добавки, чистящие химикаты и состав жидкости могут повлиять на срок службы.
Преимущества:
Сильная устойчивость к высоким температурам. Металлические уплотнительные поверхности больше подходят для работы с горячими газами, паром и другими суровыми термическими условиями, если конструкция клапана их поддерживает.
Повышенная износостойкость: закаленные металлические поверхности более эффективно справляются с абразивными и содержащими частицы средами.
Повышенный потенциал пожарной безопасности: металлические компоненты могут помочь сохранить герметичность, когда мягкие материалы подвергаются воздействию огня.
Пригодность к термоциклированию: правильно спроектированные металлические седла могут выдерживать многократные изменения рабочей температуры.
Потенциал длительного срока службы: при правильном применении металлическое седло может сократить частоту его замены.
Недостатки:
Более высокий крутящий момент: контакт металла с металлом увеличивает трение и может увеличить затраты на привод и энергию.
Более требовательное производство: уплотнительные поверхности требуют точной геометрии, подходящих материалов и контролируемых зазоров.
Возможность истирания: несовместимые сплавы, загрязнения или плохая смазка могут повредить посадочные поверхности.
Утечка может быть выше, чем при мягком седле: Клапан следует выбирать в соответствии с требуемым классом утечки, а не только по материалу седла.
Более высокая стоимость приобретения. Передовые высокопроизводительные конструкции могут потребовать более специализированных материалов и производственных процессов.
Поворотные затворы используются во многих отраслях промышленности, поскольку они компактны, легки и подходят как для изоляции, так и для регулирования потока. Конструкцию сиденья следует выбирать в соответствии со средой и условиями эксплуатации каждой системы.
| Тип дискового затвора | Типичные области применения | Фокус выбора |
|---|---|---|
| Клапан-бабочка с мягким седлом | Системы водоподготовки, охлаждающая вода, системы отопления, вентиляции и кондиционирования, воздух и общепромышленные жидкости. | Плотность закрытия, совместимость седла, температура и давление |
| Клапан-бабочка с металлическим седлом | Высокотемпературный газ, абразивные технологические линии, энергетика и тяжелые промышленные услуги | Термостойкость, износостойкость, класс герметичности и требования пожаробезопасности. |

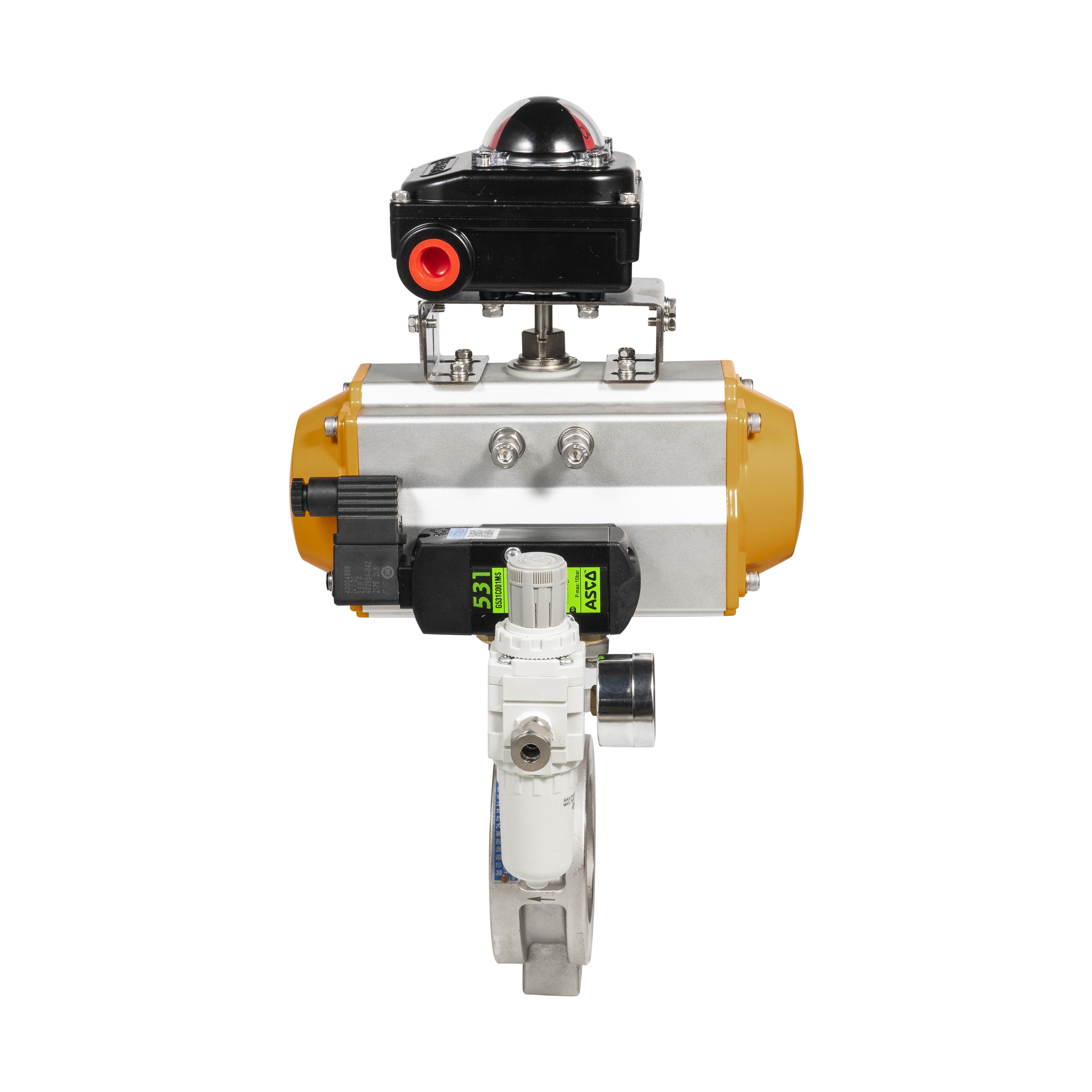

| Пневматический клапан-бабочка | Автоматизированная очистка воды, химическая обработка, системы промышленных жидкостей и технологические трубопроводы | Доступное давление воздуха, крутящий момент привода, частота управления и положение отказа. |
| Электрический дроссельный клапан | Системы водоснабжения, химическое оборудование, системы отопления, вентиляции и кондиционирования, энергетические проекты и удаленные трубопроводы | Источник питания, рабочий цикл, выходной крутящий момент, сигнал управления и защита корпуса |
| Высокопроизводительный дроссельный клапан | Нефть и газ, энергетика, химическая обработка и промышленные линии высокого давления | Конструкция со смещением, номинальное давление, термоциклирование, размер привода и требования к отключению |
В системах водоочистки клапаны с мягким седлом часто предпочтительнее для чистой воды, фильтрованной воды и совместимых систем очистки сточных вод, поскольку важны герметичность и простота эксплуатации. В химической промышленности мягкие седла на основе ПТФЭ могут подойти для совместимых химикатов, тогда как металлические седла могут потребоваться, когда в процессе используются высокие температуры или абразивные частицы.
В нефтегазовых системах выбор может зависеть от давления, требований пожарной безопасности, совместимости с углеводородами и наличия в трубопроводе твердых частиц. Высокопроизводительный дисковый затвор со смещенным металлическим седлом можно рассматривать для выполнения сложных изоляционных задач. В энергетике условия высоких температур и температурных циклов могут благоприятствовать конструкции с металлическим седлом, но необходимо пересмотреть полную номинальную мощность клапана.
Для систем с пищевыми и промышленными жидкостями седло также должно соответствовать требованиям гигиены, возможности очистки и совместимости со средами. Конфигурация с мягким седлом может быть выбрана для подходящих низкотемпературных жидкостей, в то время как конечный материал должен быть проверен на соответствие чистящим средствам и температурам процесса.
При выборе конструкции уплотнения дроссельной заслонки используйте следующий процесс:
Подтвердите носитель. Определите, подается ли по линии чистая вода, сточные воды, нефть, газ, химикаты, паровая жидкость, шлам, порошкообразный газ или другая среда. Запишите химическую концентрацию и наличие твердых веществ.
Проверьте рабочую и расчетную температуру. Используйте как нормальную рабочую температуру, так и максимальную или минимальную расчетную температуру. Не выбирайте мягкое сиденье, основываясь только на средней температуре.
Определите давление и перепад давления. Проверьте давление в линии, давление отключения, условия вакуума и возможные скачки давления. Эти факторы влияют на выдавливание седла и крутящий момент привода.
Установите требование утечки. Если процесс требует герметичной изоляции, может подойти мягкое седло, если температура и среда совместимы. Если приоритетом является долговечность эксплуатации в тяжелых условиях, укажите требуемый класс утечки для конструкции с металлическим седлом.
Оцените истирание и эрозию. Песок, зола, кристаллы, волокна и другие частицы могут сократить срок службы мягких сидений. Для работы с абразивными материалами сравните металлическое седло с подходящим высокопроизводительным седлом или конструкцией с тройным смещением.
Проверьте химическую совместимость. Выбирайте EPDM, NBR, PTFE, RTFE или металлический сплав только после проверки совместимости с реальной жидкостью и чистящими химикатами.
Правильно подберите размер привода. Пневматический дроссельный клапан и электрический дроссельный клапан должны быть согласованы с полной кривой крутящего момента клапана. Металлическим седлам обычно требуется более высокий запас крутящего момента.
Ознакомьтесь с пожаробезопасными и отраслевыми требованиями. Нефтяные и газовые проекты могут потребовать испытаний на пожаробезопасность или специальных стандартов. Убедитесь, что весь узел клапана, а не только материал седла, соответствует требованиям проекта.
Учитывайте общую стоимость владения. Сравните закупочную цену, размер привода, частоту замены, риск простоя, требования к проверке и доступ для обслуживания.
Самая безопасная спецификация основана на реальных данных процесса, а не на общем предположении, что один тип седла всегда лучше. Если условия изменяются во время запуска, очистки, сезонной эксплуатации или аварийного отключения, эти условия также следует включить в анализ выбора.
Да. В некоторых дроссельных затворах с двойным эксцентриситетом или высокопроизводительных дроссельных заслонках используются седла из ПТФЭ, RTFE или других специальных мягких седел. Эта комбинация может обеспечить более низкое трение и герметичное закрытие при подходящей температуре и условиях среды. Перед выбором необходимо подтвердить давление, температуру и конструкцию клапана, удерживающего седло.
Для многих задач по изоляции чистой воды и общей очистки воды практичным выбором является Металлические седла могут быть более подходящими, если линия содержит абразивные твердые вещества, работает при повышенной температуре или предъявляет особые требования к пожаробезопасности или суровым условиям эксплуатации. дроссельный клапан с мягким седлом, поскольку он может обеспечить плотное закрытие при умеренном крутящем моменте.
Не обязательно. Стандартные металлические седла могут допускать более высокую скорость утечки, чем мягкие седла. Характеристики нулевой утечки зависят от конструкции клапана, геометрии седла, точности изготовления и применимого стандарта испытаний. Если требуется очень плотная отсечка, укажите целевой класс утечки и подтвердите его у производителя.

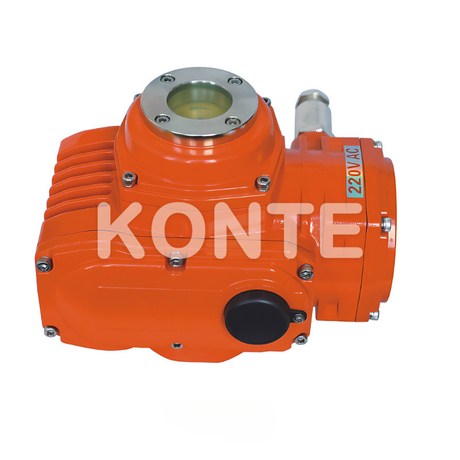

Пневматический дроссельный клапан использует сжатый воздух для управления клапаном, а электрический дроссельный клапан использует двигатель и коробку передач. Пневматический привод может быть полезен при быстрой или частой работе при наличии подачи воздуха. Электрический привод может быть удобен для дистанционного управления, где предпочтительна интеграция электропитания и управления. В обоих случаях привод должен соответствовать требуемому крутящему моменту клапана.
Как правило, это рискованно, если клапан и седло специально не предназначены для такой эксплуатации. Абразивные частицы могут порезать, разрушить или сместить мягкое седло , что приведет к преждевременной утечке. Дроссельный клапан с металлическим седлом или клапан другой устойчивой к истиранию конструкции следует оценить для работы со шламом.
Универсального интервала замены не существует. Срок службы зависит от температуры, давления, среды, рабочей частоты, качества установки и технического обслуживания. Осмотрите клапан на наличие утечек, повышенного рабочего крутящего момента, видимых повреждений или ненормального поведения привода. Правильно выбранное сиденье позволяет существенно сократить количество незапланированных замен.
