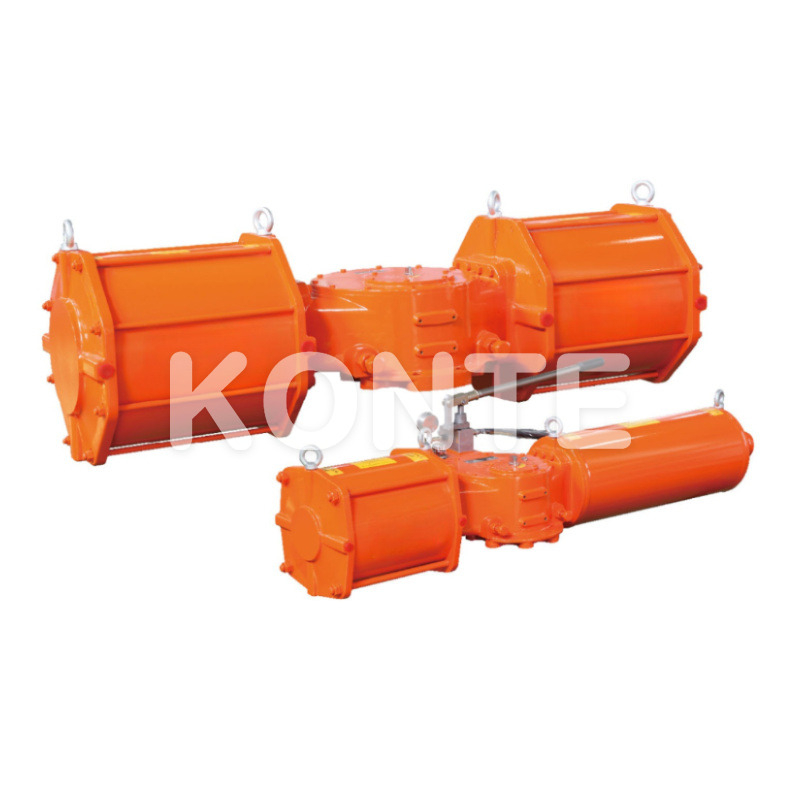

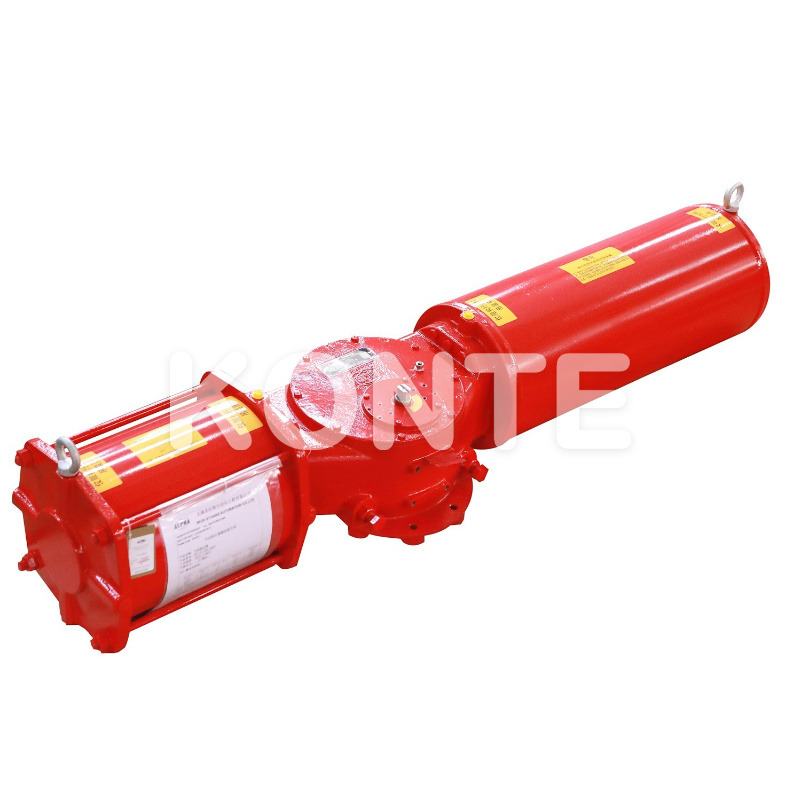

Пневматические приводы серии HPY представляют собой вершину техники управления жидкостями в тяжелых условиях, преобразуя чистую пневматическую энергию в плавную, непоколебимую механическую силу. Проведя руками по прочному корпусу из ковкого чугуна, вы сразу почувствуете мастерство промышленного уровня, созданное для того, чтобы выдерживать самые суровые условия эксплуатации. Удобный и надежный механизм кулисного механизма работает с тихим, уверенным гулом, гарантируя, что крупногабаритные шаровые, поворотные и пробковые клапаны открываются и закрываются с абсолютной точностью. Каждый ход обеспечивает равномерное движение без вибрации, что значительно снижает механический износ критически важной инфраструктуры трубопровода.
Эти приводы, разработанные для решения сложных задач современных промышленных предприятий, устраняют нестабильную работу, часто связанную с некачественными компонентами автоматизации. Благодаря усовершенствованной внутренней геометрии система максимизирует выходной крутящий момент именно там, где клапану это требуется больше всего — в начале и в конце хода. Это интеллектуальное механическое преимущество предотвращает заедание клапана и каждый раз обеспечивает герметичное уплотнение. На вашем предприятии значительно сократится время непредвиденных простоев, поскольку превосходное качество сборки и самосмазывающиеся внутренние компоненты работают в гармонии, продлевая срок службы всей вашей системы управления жидкостями.
Имя | QTY | Материал | |
1 | Фланцевая кепка | 1 | Углеродистая сталь |
2 | Весеннее сиденье | 1 | Углеродистая сталь |
3 | Весна | 1 | Весенняя сталь |
4 | Весенний корпус | 1 | Углеродистая сталь |
5 | Весенний стебель | 1 | Сплава Сталь |
6 | Индикатор | 1 | Углеродистая сталь |
7 | Центральная крышка для тела | 1 | Пластичный железо |
8 | Yoke | 1 | Пластичный железо |
9 | Центральное тело | 1 | Пластичный железо |
10 | Двигаться по мехнизму | 1 | Сплава Сталь |
11 | Сиденье цилиндра | 1 | Пластичный железо |
12 | Упплужденное кольцо | 1 | Резина |
13 | Поршень | 1 | Пластичный Ironl |
14 | Гид -кольцо | 1 | Смола |
15 | Цилиндрическая трубка | 1 | Углеродистая сталь+жесткое хромирование Углеродистая сталь+тефлон |
16 | Передняя крышка цилиндра | 1 | Пластичный железо |
17 | Двойной и Стад | N | Углеродистая сталь |
18 | Орех | N | Углеродистая сталь |
Развертывание подходящего оборудования для автоматизации повышает эффективность работы. Наши механизмы с кулисным механизмом созданы для обеспечения непревзойденной надежности, гарантируя безупречную работу ваших систем управления подачей жидкости под сильным давлением.
Оптимизированная кинематика: внутренняя геометрия кулисного механизма обеспечивает максимальный крутящий момент в критических положениях спуска и посадки, предотвращая заклинивание клапана.
Коррозионная стойкость: внешняя поверхность покрыта защитным покрытием промышленного класса, образующим прочный барьер, который отталкивает агрессивные химические брызги и сопротивляется атмосферному разложению.
Движение без трения: благодаря направляющим кольцам из высококачественной смолы и резиновым уплотнительным кольцам внутренний поршень скользит бесшумно, исключая царапины металла о металл и сохраняя целостность стенки цилиндра.
Быстрое время отклика: система, спроектированная для немедленного срабатывания, мгновенно преобразует давление воздуха в механическую силу, обеспечивая точную модуляцию для критического контроля потока.
Гашение вибраций: прочная литая конструкция естественным образом поглощает вибрации трубопровода, защищая чувствительные периферийные приборы от механических ударов.
Время простоя — враг продуктивности. Для решения этой проблемы эти приводы имеют модульную архитектуру, которая значительно упрощает конфигурацию на месте. Интеллектуальное разделение модуля цилиндра, центрального корпуса и модуля пружин означает, что ваши специалисты по техническому обслуживанию могут выполнять быструю замену непосредственно на трубопроводе.
Переходы без инструментов: плавное переключение между конфигурациями одностороннего и двойного действия без необходимости специального и труднодоступного оборудования.
Независимая замена компонентов. Если какая-то секция требует обслуживания, вы заменяете только этот конкретный модуль, что значительно сокращает запасы запасных частей и затраты на закупку.
Симметричная конфигурация: центральный корпус позволяет устанавливать цилиндры или гидравлические модули с любой стороны, обеспечивая максимальную пространственную гибкость в узких трубопроводных галереях.
Упрощенные проверки. Логическая разбивка корпуса предоставляет техническим специалистам немедленный визуальный доступ к внутренним механизмам, ускоряя плановые проверки безопасности.
При управлении крупногабаритными промышленными клапанами, такими как массивные шаровые, поворотные или пробковые клапаны, недостаточная мощность приводит к катастрофическим сбоям в процессе. Эта серия разработана для обеспечения огромной механической силы, гарантируя, что ваша самая тяжелая инфраструктура мгновенно реагирует на сигналы управления.
Огромная выходная мощность: генерирует потрясающий крутящий момент одностороннего действия до 83 650 Нм, легко преодолевая высокое трение трогания с места в клапанах большого диаметра.
Стабильное использование давления: безупречно работает в стандартном диапазоне подачи воздуха от 43,5 до 145,5 фунтов на квадратный дюйм (от 3 до 10 бар), максимизируя эффективность существующих воздушных компрессоров вашего предприятия.
Непоколебимая надежность: прочная траверса из ковкого чугуна и приводной механизм из легированной стали поглощают экстремальные скручивающие нагрузки, не прогибаясь и не деформируясь под нагрузкой.
Стабильная посадка: гарантирует герметичное, непроницаемое уплотнение при закрытии, предотвращая утечку опасной жидкости и защищая оборудование, расположенное ниже по потоку, от скачков давления.
Динамическая обработка нагрузки: идеально балансирует требования к динамическому крутящему моменту штока клапана на протяжении всего цикла вращения на 90 градусов.
Настоящее промышленное долголетие начинается на металлургическом уровне. Каждый компонент этого привода выбран с учетом его исключительной устойчивости к износу, усталости и воздействию окружающей среды, что обеспечивает десятилетия надежной службы в самых агрессивных средах.
Закаленные стенки цилиндра. Трубки цилиндров из углеродистой стали обработаны твердым хромированием или тефлоном, что создает зеркально-гладкую самосмазывающуюся поверхность, предотвращающую истирание поршня.
Неразрушимый сердечник: Благодаря центральному корпусу из ковкого чугуна и приводному стержню из легированной стали механизм сердечника выдерживает постоянные циклические нагрузки без микроразрушений.
Механика упругой пружины. Прочная пружинная сталь рассчитана на сохранение точного коэффициента натяжения в течение миллионов циклов сжатия, гарантируя, что безотказная надежность никогда не ухудшится.
Передовая технология уплотнения: резиновые уплотнительные кольца промышленного класса обеспечивают воздухонепроницаемый барьер от внутренней потери давления и проникновения внешней влаги, поддерживая максимальную объемную эффективность.
Промышленные процессы не останавливаются из-за суровых погодных условий, и ваше оборудование автоматизации тоже не должно останавливаться. Независимо от того, подвергаются ли они воздействию ледяного ветра арктической буровой платформы или обжигающей жары нефтехимического завода, эти приводы сохраняют свою структурную и эксплуатационную целостность.
Стандартная климатическая устойчивость: стандартная конфигурация безупречно работает при температуре от -20°F до 200°F (от -29°F до 93°F), охватывая подавляющее большинство применений внутри и вне помещений.
Готовность к работе в арктических условиях: низкотемпературный вариант оснащен специальными уплотнениями и смазками, которые предотвращают растрескивание и замерзание при температуре до -50,8°F (-46℃), обеспечивая непрерывную работу в полярных регионах.
Высокая термостойкость: для паропроводов и высокотемпературной обработки термостойкая конструкция выдерживает температуру окружающей среды до 350°F (177℃) без термического расширения, нарушающего внутренние допуски.
Полная интеграция в существующую архитектуру управления имеет решающее значение для автоматизации современного предприятия. Этот продукт универсален и предназначен для легкого взаимодействия с глобальными системами управления и периферийными аксессуарами.
Соответствие стандарту ISO 5211: стандартизированный нижний монтажный фланец обеспечивает идеальную и прямую установку на промышленные клапаны без необходимости использования специальных дорогостоящих монтажных кронштейнов.
Интерфейс NAMUR: монтажные площадки для аксессуаров строго соответствуют стандартам NAMUR, что позволяет мгновенно и по принципу «включай и работай» устанавливать электромагнитные клапаны и коробки концевых выключателей.
Повышенная готовность к автоматизации: легко подключается к интеллектуальным позиционерам клапанов и фильтрам-регуляторам, превращая базовый привод в высокоинтеллектуальный узел управления с самодиагностикой.
Глобальная стандартизация: придерживаясь международно признанных стандартов размеров, группы по закупкам могут с уверенностью закупать эти устройства для объектов, расположенных в любой точке мира.
Упрощенная модернизация: универсальная топология монтажа означает, что будущие обновления приборов можно прикручивать напрямую, не модифицируя корпус основного привода.
При управлении критически важными жидкостями способность сохранять контроль во время полной потери мощности или воздуха не подлежит обсуждению. Наши комплексные механизмы безопасности гарантируют безопасность вашего объекта, предотвращая опасные разливы или опасное повышение давления во время чрезвычайных ситуаций.
Безопасность пружинного возврата: Пружинный модуль одностороннего действия обеспечивает немедленную механическую реакцию закрытия или открытия в случае миллисекундного падения пневматического давления, мгновенно фиксируя трубопровод.
Гидравлическое ручное управление: при работе с большим крутящим моментом дополнительный гидравлический ручной насос позволяет операторам плавно и безопасно перемещать клапан вручную, требуя минимальных физических усилий.

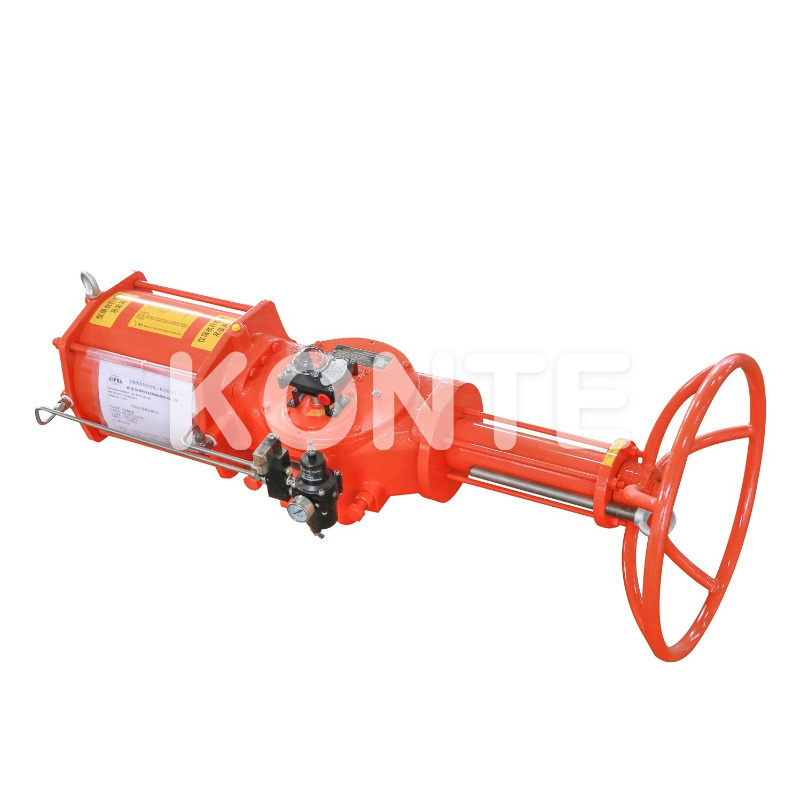

Интеграция с редуктором: отключаемый ручной дублер редуктора может быть легко интегрирован, что дает техническим специалистам точный и тактильный контроль над положением клапана во время ввода в эксплуатацию или технического обслуживания.
Блокировки с защитой от несанкционированного доступа: системы ручного дублирования можно надежно зафиксировать в нужном положении, предотвращая несанкционированную регулировку и обеспечивая строгое соблюдение заводских протоколов безопасности.
Доверие к промышленному оборудованию основано на тщательных испытаниях и неопровержимых доказательствах его эффективности. Мы подвергаем каждый привод тщательному тестированию контроля качества, прежде чем он покинет производственный цех, гарантируя абсолютное соответствие глобальным директивам безопасности.
Функциональная безопасность SIL3: сертифицирован для приложений уровня полноты безопасности 3, что доказывает его исключительную надежность для использования в наиболее критических системах аварийного отключения (ESD).
Соответствие маркировке CE: полностью соответствует строгим европейским стандартам в области здравоохранения, безопасности и защиты окружающей среды, гарантируя безопасное внедрение на международных рынках.
Производство по стандарту ISO 9001: производится на современном оборудовании в соответствии со строгими системами управления качеством ISO 9001, что гарантирует идентичность каждой единицы продукции в безупречной конструкции.
Выбор правильного партнера-производителя так же важен, как и выбор правильного оборудования. Являясь специализированным поставщиком решений для автоматизации тяжелых условий эксплуатации, мы согласовываем наше инженерное мастерство с вашими оперативными целями, обеспечивая беспрецедентную ценность и поддержку.
Непревзойденный инженерный опыт: Десятилетия целенаправленного опыта в области контроля жидкости позволяют нам предвидеть проблемы отрасли и разрабатывать упреждающие и надежные решения.
Надежная цепочка поставок. Мы поддерживаем высокооптимизированную сеть производства и сбыта, гарантируя, что ваши крупномасштабные заказы на поставку будут выполняться точно и в срок.
Выделенная техническая поддержка: Наша команда опытных инженеров предоставляет всестороннее руководство, от первоначального определения размеров и выбора до устранения неполадок после установки.
Экономически эффективное совершенство: оптимизируя наши производственные процессы, мы обеспечиваем качество премиум-класса, соответствующее международным стандартам, без завышенных затрат, обычно связанных с оборудованием для автоматизации высшего уровня.
Конструкция кулисного механизма обеспечивает нелинейный выходной крутящий момент, который идеально соответствует требованиям к крутящему моменту четвертьоборотных клапанов. Он обеспечивает максимальную мощность в начале и в конце хода, что необходимо для устранения трения при посадке больших шаровых и дроссельных клапанов, тогда как реечные конструкции обеспечивают постоянную, но зачастую недостаточную кривую крутящего момента для тяжелых условий эксплуатации.
Да. Благодаря модульной конструкции серии HPY технические специалисты могут легко прикрепить пружинный модуль к центральному корпусу двойного действия без необходимости использования специальных инструментов или снятия всего узла с клапана, что значительно сокращает время простоя.
Трубки цилиндров из углеродистой стали обработаны либо твердым хромированием, либо тефлоном. Это создает исключительно гладкую поверхность с низким коэффициентом трения, которая предотвращает преждевременный износ уплотнений поршня, исключает истирание металла и обеспечивает отличную устойчивость к внутренней коррозии, вызванной влагой в приточном воздухе.
Пружинный модуль практически не требует технического обслуживания. Прочная пружинная сталь предварительно сжата и надежно закреплена внутри корпуса из углеродистой стали. Регулярные визуальные проверки на предмет внешних повреждений и отсутствие мусора на дыхательных клапанах обычно являются всем, что требуется для поддержания оптимальной безопасности.
Абсолютно. Помимо прочного корпуса из ковкого чугуна, внешняя поверхность покрыта защитным покрытием промышленного класса. Кроме того, степень защиты IP67 гарантирует, что внутренние механизмы полностью изолированы от проникновения пыли и водяных струй высокого давления, что делает их идеальными для суровых морских и морских нефтехимических платформ.
