В таких отраслях, как химическая, энергетическая и металлургическая, клапаны часто сталкиваются с высокими температурами, высоким давлением и даже с агрессивными средами. Обычные дисковые затворы с осевой линией и дисковые затворы с двойным эксцентриситетом склонны к износу и утечкам в таких суровых условиях. Дроссельный затвор с тройным эксцентриситетом благодаря ряду оригинальных конструктивных решений эффективно решает эти проблемы.
1. Что такое тройное смещение?
2. Каковы преимущества этой конструкции?
3. Как отличить три типа поворотных заслонок?
4. Резюме
5. Часто задаваемые вопросы
Быстро разобраться можно, посмотрев следующие видео:
https://youtube.com/shorts/z8bWaF5n3WI
(Дроссельные клапаны с тройным смещением и поворотные заслонки с двойным смещением)
https://youtube.com/shorts/9T2tpDhICKw
(Как развивался эксцентрик поворотного затвора?)

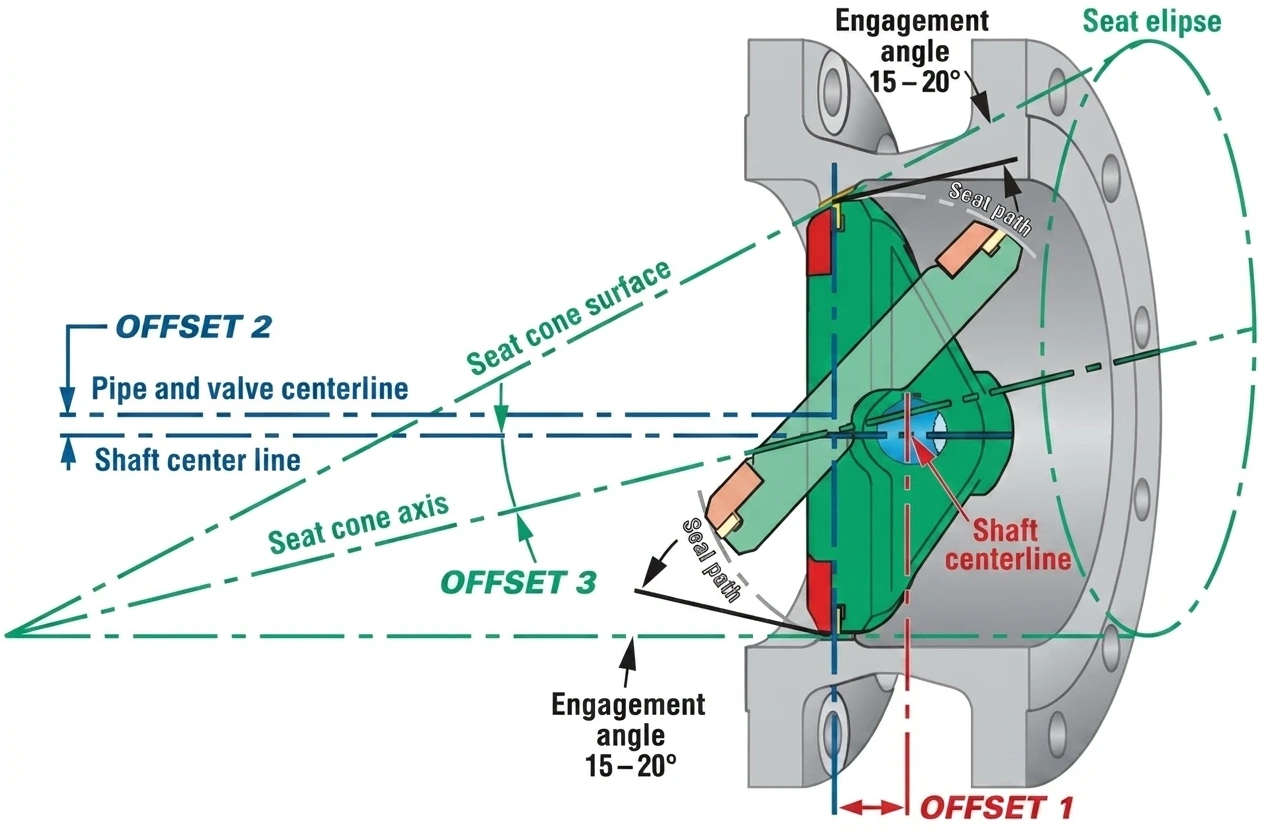

1) Шток сдвинут назад
Шток находится не в центре уплотнительной поверхности, а смещен назад. Это позволяет диску сразу «отойти» от посадочного места, как только он откроется, избегая соскальзывания.
2) Шток сдвинут в сторону
Шток также находится не точно по центру трубы, а немного в стороне. Такое смещение позволяет диску следовать более рациональной траектории во время вращения.
3) Скошенная уплотнительная поверхность
Это самая важная часть. Уплотняющая поверхность имеет не прямую цилиндрическую форму, а скошенный конус . Диск мягко контактирует только в самом конце закрытия, а не притирается до конца.
1. Более надежное уплотнение.
Герметизация достигается за счет компрессионной посадки, а не за счет деформации резины. Под высоким давлением достигается практически нулевая утечка..
2. Чрезвычайно низкий износ.
Диск контактирует с седлом только в момент полного закрытия; в противном случае он никогда не соприкасается, что обеспечивает очень долгий срок службы.
3. Широкий диапазон применения.
Уплотнительная пара металл-металл , устойчива как к высоким, так и к низким температурам, от десятков градусов ниже нуля до свыше 600°С.
Сравнительная таблица дроссельных заслонок

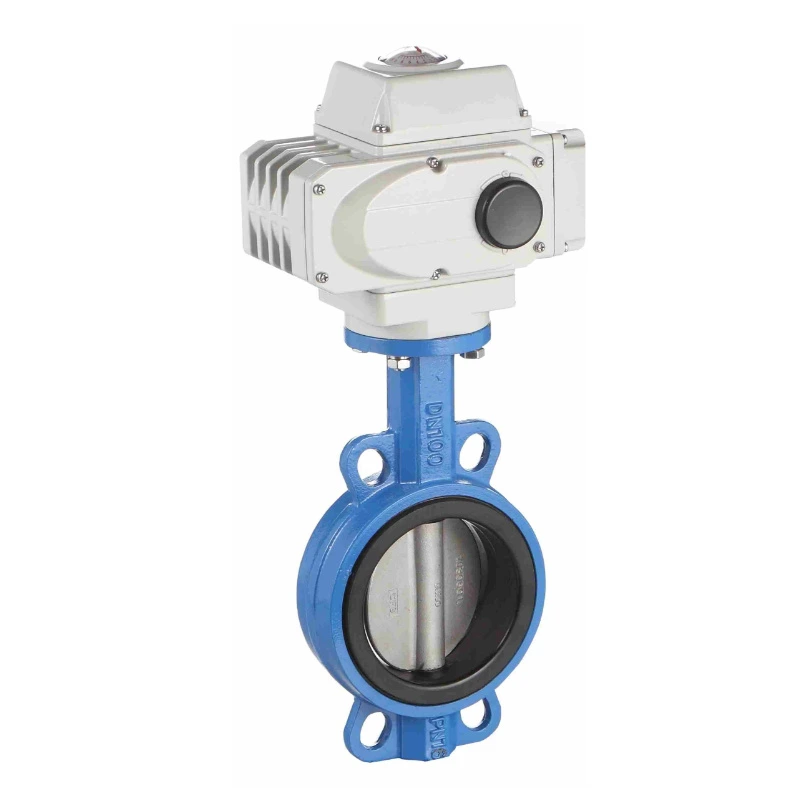

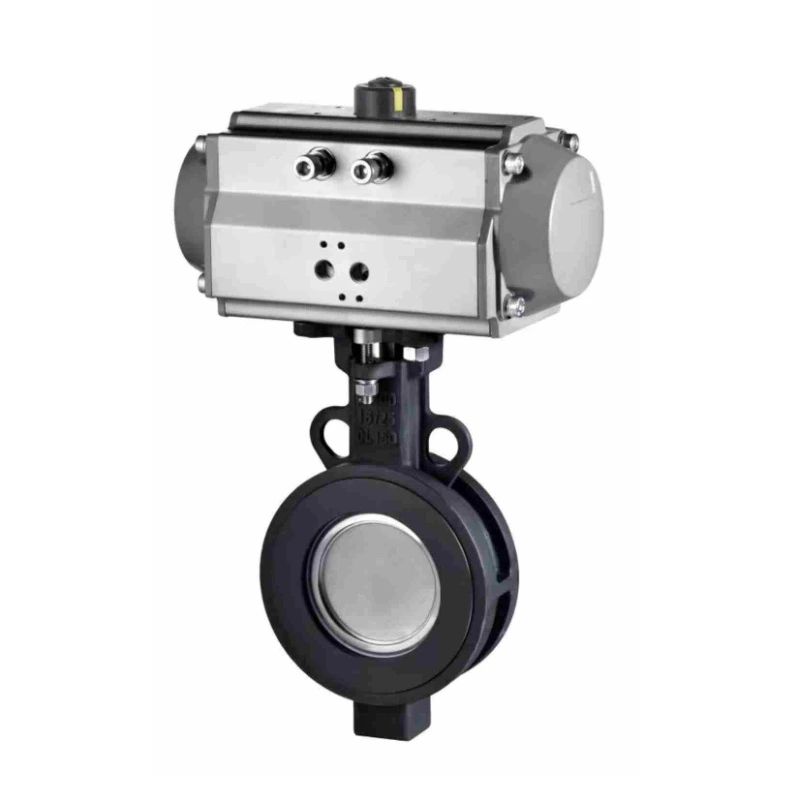

| Позиция для сравнения | Поворотная заслонка с осевой линией | Поворотная заслонка с двойным смещением | Поворотная заслонка с тройным смещением |
|---|---|---|---|
| Где установлено уплотнительное кольцо? | На корпусе клапана | На корпусе клапана (фиксируется прижимным кольцом) | На диске |
| Как выглядит диск? | Плоский симметричный диск | Металлический диск с закругленным краем. | Скошенный угол, с винтами |
| Трение при открытии/закрытии? | Полный ход трения | Отделяется после открытия | Почти нет трения |
| Подходящий температурный диапазон | Нормальная температура | Средняя температура | Высокая или низкая температура |
Причина, по которой дроссельная заслонка с тройным эксцентриситетом более долговечна и надежна, чем обычные дроссельные заслонки, заключается в ее конструкции с тройным эксцентриситетом , особенно в уплотнительной поверхности со скошенным конусом . Это позволяет диску перестать тереться на всем протяжении при открытии и закрытии, а вместо этого мягко касаться в самом конце, как при закрывании двери. Хотя цена выше, в приложениях с высокими температурами, высоким давлением и нулевыми утечками это часто является более экономичным выбором.
1. Можно ли использовать дроссельную заслонку с тройным эксцентриситетом для двустороннего уплотнения?
Да. Несмотря на предпочтительное направление давления, высококачественные продукты также могут обеспечить хорошую двунаправленную герметизацию.
2. Почему он намного дороже, чем дисковый затвор с центральной линией?
Из-за высокой сложности изготовления. Скошенная поверхность конуса требует прецизионной обработки, а материалы — более дорогие сплавы, но это обеспечивает гораздо больший срок службы.
3. Как узнать, что уплотнительное кольцо необходимо заменить?
Проверьте, плотно ли закрывается клапан и не протекает ли он, или разберите его, чтобы проверить уплотнительную поверхность диска на наличие канавок, вызванных эрозией.
