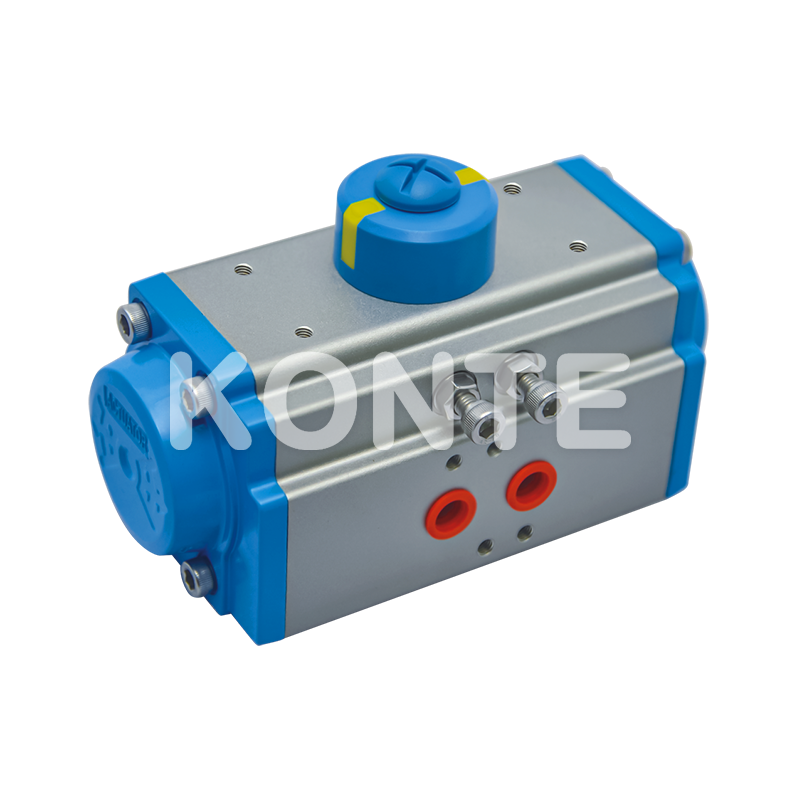

Двойной пневматический привод

Шагните в новую эру автоматизации жидкостей с нашим точно спроектированным пневматическим приводом двойного действия. Когда вы берете в руки это устройство, прохладное, твердое прикосновение к цилиндру из экструдированного алюминия с твердым анодированием сразу же говорит о прочности промышленного уровня. Гладкий окисленный корпус ALODUR не только выглядит эффектно благодаря своей безупречной металлической отделке, но и служит непробиваемым щитом от суровых и агрессивных сред. Каждый цикл работает с приятно тихим и плавным гулом, что является свидетельством композитных подшипников с низким коэффициентом трения и идеально обработанной реечной системы, расположенной внутри. Никакого скрежетания или металлической резкости — только чистый, эффективный звук оптимизированной пневматической энергии, преобразующейся в мощное механическое вращение.

Помимо надежного физического присутствия, этот привод тщательно разработан для решения самых сложных задач управления трубопроводом. Операторы объектов постоянно сталкиваются с износом оборудования и неэффективной передачей крутящего момента, что неизбежно приводит к дорогостоящим простоям и проблемам с техническим обслуживанием. Благодаря использованию усовершенствованной конструкции двухпоршневого механизма переключения передач этот привод максимизирует передачу кинетической энергии, обеспечивая огромный крутящий момент при удивительно компактных размерах. Плавное движение против вращения гарантирует, что ваши клапаны каждый раз открываются и закрываются с абсолютной точностью, сводя к минимуму гидроудар и продлевая срок службы всей вашей трубопроводной инфраструктуры. Это максимально надежный двигатель для наиболее важных операций по управлению потоком, гарантирующий бесперебойное движение ваших линий.

Технические характеристики продукта

Ключевые особенности и особенности

Наш привод создан для того, чтобы по-новому взглянуть на эксплуатационную эффективность. Отдавая приоритет высококачественным материалам и продуманной механической конструкции, мы предоставляем продукт, который активно снижает затраты на техническое обслуживание и одновременно повышает надежность системы.

• Маленькие формы, большой крутящий момент: внутренняя геометрия оптимизирована для создания лучшего в отрасли крутящего момента, не занимая при этом массивную и занимающую много места площадь.

• Работа без трения: стойки на задней стороне композитного подшипника в сочетании с направляющими кольцами поршня и подшипниками выходного вала устраняют трение металла о металл. Это резко снижает коэффициент трения и продлевает срок эксплуатации.

• Визуальная индикация состояния: оснащена многопозиционным индикатором, предлагающим визуальные инструкции на месте, что упрощает мониторинг системы для руководителей предприятий.

• Противодействие коррозии: от окисленного корпуса ALODUR до крепежа из 100% нержавеющей стали — каждый подвергающийся воздействию компонент выбран так, чтобы противостоять влаге, химикатам и суровым погодным условиям.

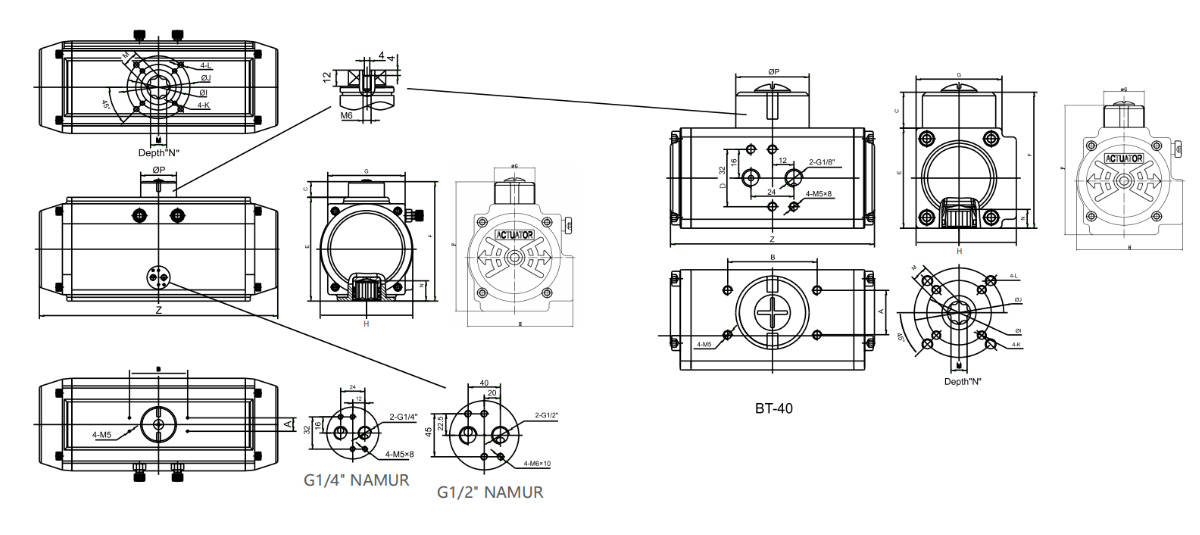

Расширенные инженерные размеры

Материал и долговечность

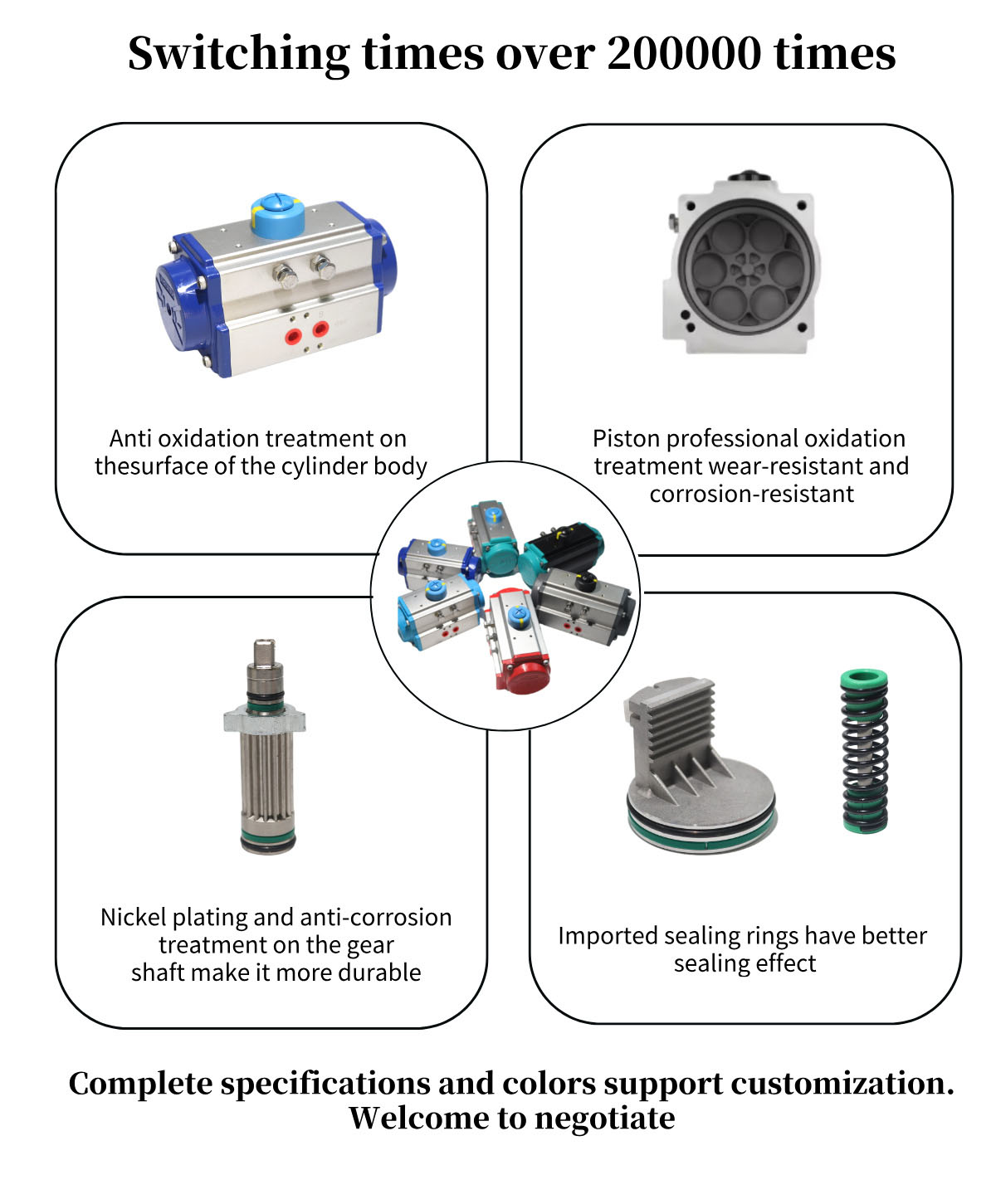

В сфере тяжелой промышленности деградация оборудования представляет собой постоянную угрозу. Мы боремся с этим, используя корпус цилиндра из высококачественного экструдированного алюминиевого сплава. Как внутреннее отверстие, так и внешняя поверхность подвергаются точной механической обработке с последующей тщательной обработкой анодным оксидированием. Для узкоспециализированных сред мы также предлагаем дополнительное тефлоновое (флуроновое) покрытие. В сочетании с крепежными деталями из нержавеющей стали этот привод демонстрирует удивительно низкий коэффициент трения и исключительную устойчивость к коррозийным элементам, гарантируя длительный срок службы даже в самых суровых промышленных условиях.

• Экструдированный алюминиевый сплав предотвращает структурную деформацию под высоким давлением.

• Жесткое анодное оксидирование создает непроницаемый барьер против ржавчины и химического износа.

• Крепежи из нержавеющей стали гарантируют сохранение структурной целостности на протяжении десятилетий использования.

Дизайн и механизм

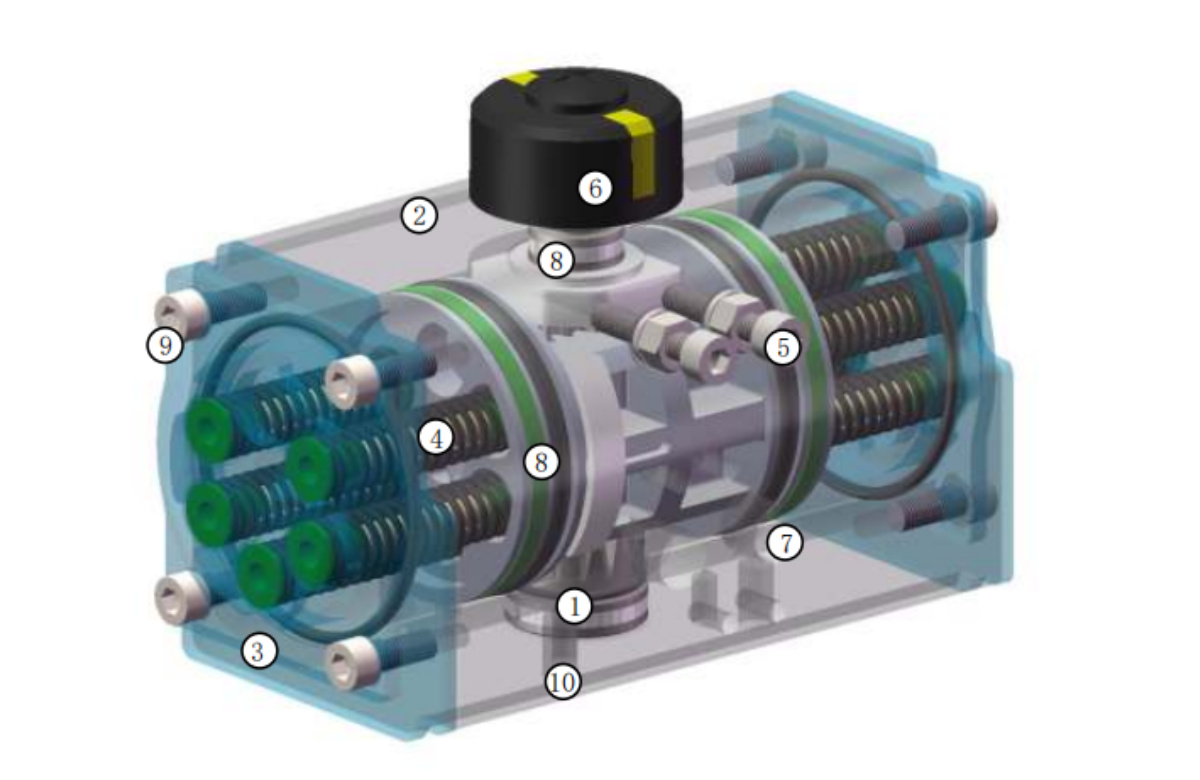

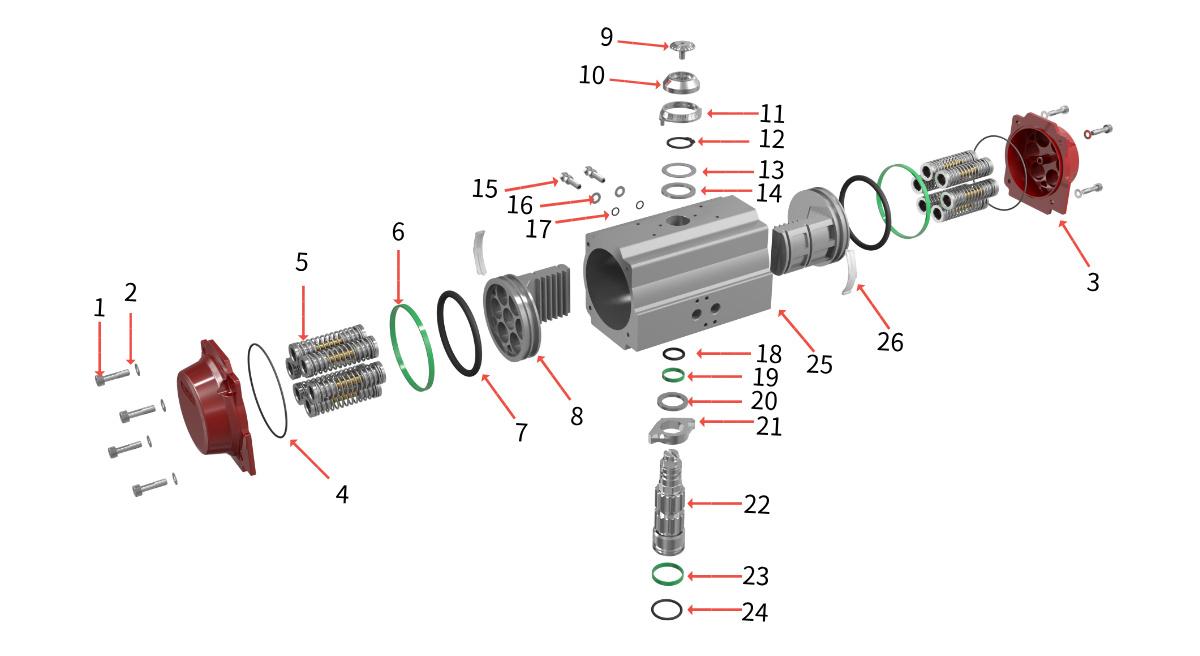

Сердцем этого устройства является конструкция с двойным поршневым механизмом переключения передач (рейка и шестерня). Такая механическая архитектура обеспечивает очень компактный форм-фактор, который намного превосходит свой весовой класс и обеспечивает огромный выходной крутящий момент. Движения плавные, быстрые и очень точные. Кроме того, использование композитных подшипников и направляющих колец поршня на рейке предотвращает разрушительное трение металла о металл. Этот принцип самосмазывающейся конструкции гарантирует, что энергия передается исключительно во вращательную силу, а не теряется из-за внутреннего сопротивления.

• Двухпоршневая архитектура максимизирует пневматическую эффективность и выходную мощность.

• Механизмы предотвращения вращения обеспечивают стабильное и предсказуемое положение клапана.

• Внутренние композитные подшипники значительно снижают износ во время высокочастотной езды на велосипеде.

Универсальность и взаимозаменяемость

Управление запасами может стать логистическим кошмаром при работе с разнообразными трубопроводными системами. Мы решаем эту проблему с помощью гениальной интегрированной конструкции. Все модели двойного и одностороннего действия (с пружинным возвратом) имеют одинаковый цилиндр и торцевые крышки. Просто установив или сняв пружинные группы, операторы могут мгновенно изменить роль и направление вращения исполнительного органа. Этот универсальный подход радикально сокращает необходимость хранения нескольких отдельных корпусов приводов, экономя складские площади и капитал на закупки.

• Идентичные корпуса цилиндров для конфигураций двойного и одностороннего действия.

• Легкое изменение режима путем простого добавления или удаления пружин.

• Оптимизирует закупки и упрощает управление запасными частями на месте.

Точность и контроль

Контроль жидкости — это игра миллиметров. Чтобы дать операторам абсолютный контроль над расходом, этот привод оснащен двумя независимыми регулировочными винтами, расположенными на внешней стороне. Они позволяют точно регулировать открытое и закрытое положения клапана, обеспечивая регулировку угла переключения 90±5°. Если вам нужно точно настроить дроссельный клапан для предотвращения утечек или откалибровать шаровой клапан для точного измерения расхода, эти независимые элементы управления сделают калибровку на месте простой и очень точной.

• Двойные внешние винты для независимой настройки открытого и закрытого положения.

• Достигните точного поворота на 90±5° для безупречной посадки клапана.

• Более длинные регулировочные винты расположены в крышке для обеспечения кондиционирования во время всего путешествия.

Стандарты и совместимость

Интеграция никогда не должна быть узким местом. Соединительная часть нашего привода строго соответствует последним международным стандартам, включая ISO5211 и DIN3337 (F03-F25). Интерфейс источника газа идеально соответствует стандарту NAMUR, что позволяет осуществлять прямую и безопасную установку электромагнитных клапанов стандарта NAMUR без необходимости использования специальных переходных пластин. Кроме того, верхний слот соответствует требованиям VDI/VDE3845, что означает, что вы можете мгновенно установить коробки концевых выключателей, электрические позиционеры и датчики положения (такие как Pepperl+Fuchs или Turck) прямо из коробки.

• Нижний фланец, соответствующий ISO5211/DIN3337, для универсального монтажа клапана.

• Стандартный газовый интерфейс NAMUR для бесшовной интеграции соленоидов.

• Верхний слот VDI/VDE3845 для мгновенного крепления аксессуаров и датчиков.

Безопасность и обслуживание

Защита вашей рабочей силы является нашим главным приоритетом. Традиционные приводы с пружинным возвратом могут представлять серьезную физическую опасность во время разборки из-за накопленной кинетической энергии. В нашем продукте используется комбинированный дизайн всей группы перед весенними каникулами. Это означает, что пружины надежно содержатся в специальной картриджной системе. Будь то во время первоначального процесса заводской сборки или в течение нескольких лет технического обслуживания на месте, операторы могут безопасно устанавливать, снимать или заменять пружины, не опасаясь взрывной декомпрессии или разлетающихся частей.

• Предварительно сжатые пружинные картриджи исключают опасность при обращении.

• Безопасная и быстрая разборка для планового обслуживания и замены уплотнений.

• Сокращает трудозатраты и ответственность при обслуживании трубопроводов.

Экологическая адаптивность

Промышленные операции не прекращаются из-за экстремальных погодных условий, и ваше оборудование тоже не должно останавливаться. Предлагая широкий выбор материалов уплотнительных колец, этот привод можно настроить для работы практически в любом месте. Стандартные уплотнения из NBR обеспечивают превосходную работу при температуре от -20℃ до +80℃. Для жарких сред, таких как паропроводы или нефтеперерабатывающие заводы в пустыне, уплотнительные кольца Viton расширяют предел до +150 ℃. И наоборот, силиконовые уплотнительные кольца обеспечивают гибкую и герметичную работу в условиях мороза до -40 ℃. Такая термическая устойчивость делает его идеальным выбором для глобального применения.

• Стандартные уплотнительные кольца из NBR для общепромышленного применения (от -20 ℃ до +80 ℃).

• Высокотемпературные уплотнения из витона для экстремально жарких условий (до +150℃).

• Низкотемпературные силиконовые уплотнения для арктических и криогенных условий (до -40℃).



Почему выбирают нас

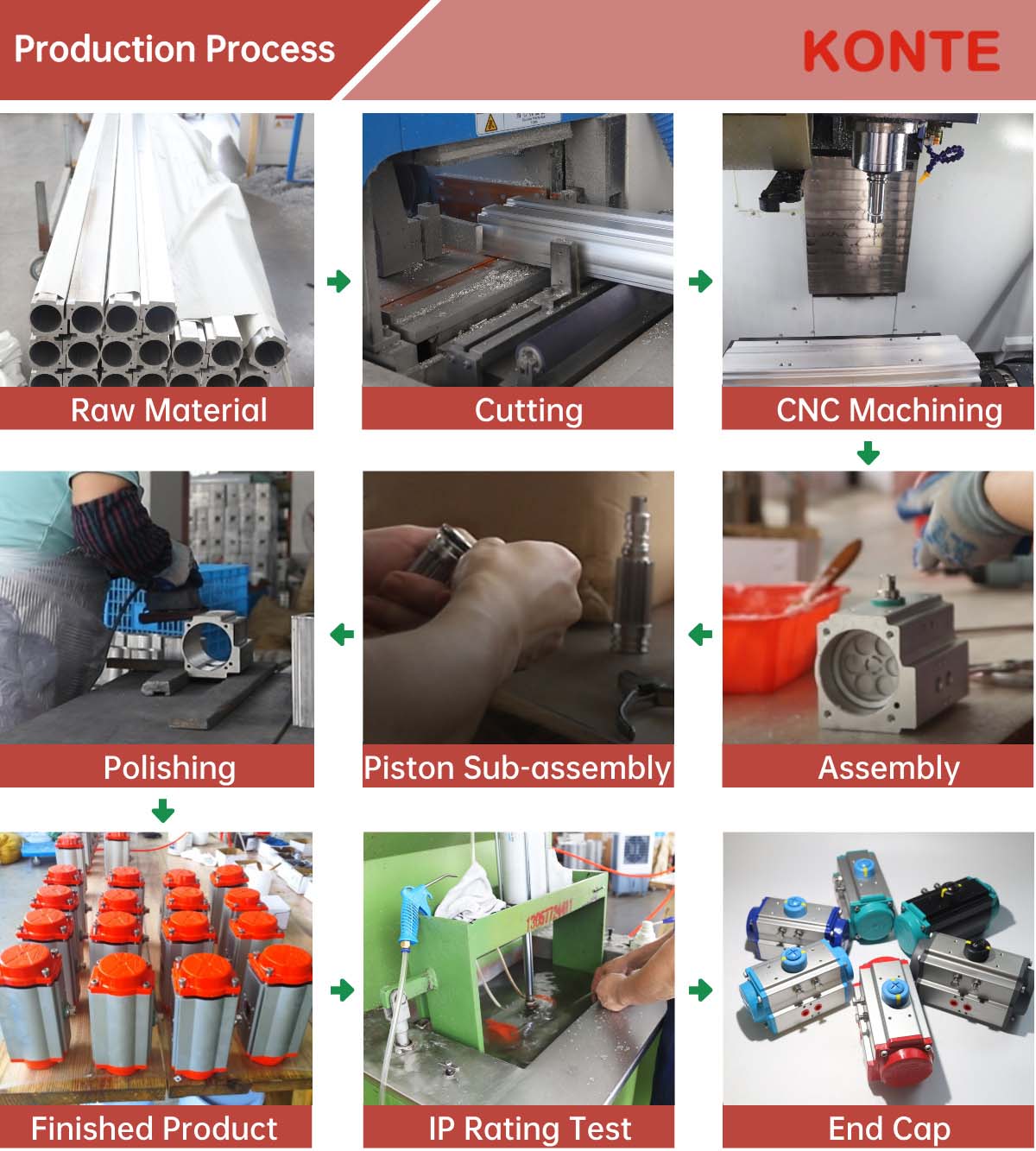

Сотрудничая с нами, вы пользуетесь более чем 30-летним бескомпромиссным производственным опытом. Наши предприятия со штаб-квартирой в «Городе арматуры» — Вэньчжоу, Китай, оснащены современными обрабатывающими центрами с ЧПУ и строгими испытательными лабораториями. Мы не просто собираем продукцию; мы разрабатываем комплексные решения по управлению потоками, которые успешно экспортируются в более чем 60 стран. Наше глубокое понимание нефтяного, газового и химического секторов позволяет нам предвидеть ваши операционные потребности и поставлять продукцию, которая превосходит международные стандарты безопасности и производительности.

• Десятилетия опыта: Более 30 лет специализированного опыта в области автоматизации промышленной и санитарной арматуры.

• Глобальное присутствие: нам доверяют крупные промышленные игроки в более чем 60 странах мира.

• Сертифицированное качество: подтверждено международно признанными сертификатами, обеспечивающими соответствие нормативным требованиям.

• Совместное партнерство: мы работаем на основе основных ценностей профессионализма, добросовестности и взаимовыгодного сотрудничества, действуя как продолжение вашей собственной инженерной команды.



Часто задаваемые вопросы (FAQ)

Чтобы помочь вашим специалистам по проектированию и закупкам принять обоснованное решение, мы собрали ответы на наиболее распространенные технические вопросы, касающиеся наших приводов.

• Как окисленный корпус ALODUR увеличивает срок службы привода?
  Процесс жесткого анодного окисления ALODUR проникает в поверхность алюминия, создавая внешний слой, подобный керамике. Это значительно увеличивает твердость поверхности и обеспечивает исключительную устойчивость к атмосферной коррозии, химическим брызгам и абразивному износу, обеспечивая защиту внутренних механизмов на долгие годы.

• Можно ли на месте переоборудовать агрегат двойного действия в конфигурацию с пружинным возвратом?
  Да. Поскольку наши приводы имеют интегрированную конструкцию, цилиндр и торцевые крышки идентичны для обеих конфигураций. Просто сняв торцевые крышки и безопасно вставив наши предварительно сжатые пружинные картриджи, вы можете мгновенно перевести устройство в режим одностороннего действия (с пружинным возвратом) без необходимости использования нового корпуса привода.

• В чем основное преимущество двойных независимых регулировочных винтов?
  Двойные винты позволяют техническим специалистам независимо регулировать точные точки остановки как для полностью открытого, так и для полностью закрытого положения клапана (90±5°). Возможность микрорегулировки имеет решающее значение для обеспечения герметичности посадки в линиях высокого давления и точной калибровки расхода.

• Совместимы ли монтажные интерфейсы с имеющимися у меня аксессуарами для трубопроводов?
  Абсолютно. Нижний фланец строго соответствует стандартам ISO5211 и DIN3337, порты подачи воздуха соответствуют стандарту NAMUR для прямого монтажа соленоидов, а верхний вал оснащен пазом VDI/VDE3845. Эта универсальная совместимость означает, что вы можете легко интегрировать существующие концевые выключатели, позиционеры и клапаны без использования специальных кронштейнов.

• Как конструкция реечной передачи обеспечивает постоянный крутящий момент по сравнению с другими механизмами?
  Двойная система реечной передачи обеспечивает симметричное преобразование давления воздуха, действующего на поршни, во вращательную силу. В сочетании с композитными направляющими кольцами с низким коэффициентом трения это предотвращает наклон или заедание вала шестерни под нагрузкой, что приводит к идеально линейному и стабильному выходному крутящему моменту на протяжении всего хода 90 градусов.
