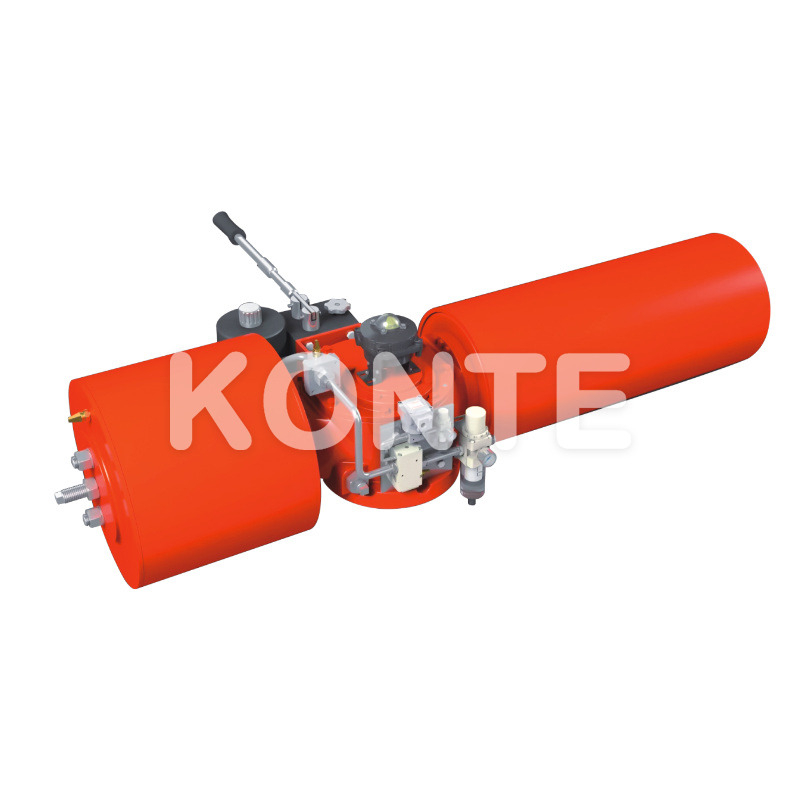

K Series Scotch Night Pneumatic Actuator

Пневматический привод с кулисным механизмом серии K представляет собой вершину техники управления жидкостью, тщательно разработанный для обеспечения бескомпромиссной мощности для самых требовательных четвертьоборотных клапанов. Когда вы осматриваете этот привод, абсолютная надежность его корпуса из ковкого чугуна и углеродистой стали сразу вызывает уверенность, отражая производственный процесс, ориентированный на структурную целостность и долговечность. Гладкие, тщательно нанесенные внешние покрытия не только создают привлекательный внешний вид, но и служат непроницаемым щитом от агрессивных коррозийных элементов, встречающихся в суровых промышленных зонах. Каждый контур, фланец и точка соединения обрабатываются с соблюдением строгих допусков, что обеспечивает идеальную посадку и исключает вибрацию и механические люфты во время операций с высокими нагрузками.

Внутри прочного корпуса прецизионный кулисный механизм преобразует пневматическую энергию в огромную вращательную силу с бесшумной эффективностью, обеспечивая плавную работу даже в условиях максимальной нагрузки. Интегрируя этот привод в инфраструктуру вашего трубопровода, вы исключаете риск остановки клапана и значительно снижаете вероятность неожиданных перебоев потока. Он специально разработан для того, чтобы вдохнуть жизнь в шаровые, поворотные и пробковые клапаны большого диаметра, превращая медленные ручные или маломощные автоматизированные системы в высокочувствительные и отказоустойчивые контуры управления. Тактильная обратная связь от вариантов ручного управления и визуальная четкость индикаторов положения демонстрируют глубокое понимание потребностей оператора, что в конечном итоге повышает производительность вашей работы, одновременно защищая ваши критически важные процессы от непредсказуемой природы динамики промышленных жидкостей.

Технические характеристики продукта

Следующие технические параметры подробно описывают точные эксплуатационные возможности, состав материалов и отраслевые сертификаты пневматического привода с кулисным механизмом серии K. Эти спецификации гарантируют точное соответствие вашим требованиям к проектированию трубопроводов.

Ключевые особенности и особенности

Наша команда инженеров разработала серию K для устранения наиболее критических проблем в автоматизации тяжелых условий эксплуатации. Сосредоточив внимание на механической эффективности, безопасности оператора и долгосрочной надежности, этот привод обеспечивает измеримые улучшения вашего рабочего процесса и графиков технического обслуживания.

• Непревзойденная мощность: способен генерировать крутящий момент до 160 000 Нм, легко приводя в движение самые большие и надежные клапаны в вашей сети.

• Настраиваемые профили крутящего момента: выбор между симметричной или наклонной конструкцией траверсы позволяет инженерам идеально согласовать выходную кривую привода с конкретными требованиями к посадке и спуску целевого клапана.

• Безотказная надежность: разработан с высокопрочным пружинным возвратом, который гарантирует немедленное закрытие или открытие клапана в случае непредвиденных потерь мощности или пневматического давления.

• Устойчивость к коррозии: усовершенствованная многослойная обработка поверхности гарантирует, что внутренние и внешние компоненты остаются первозданными даже при воздействии соленого воздуха, агрессивных химикатов или повышенной влажности.

• Быстрая интеграция аксессуаров: стандартизированные монтажные интерфейсы устраняют необходимость индивидуального изготовления при установке концевых выключателей, позиционеров или электромагнитных клапанов, что значительно ускоряет время развертывания.

Выходной крутящий момент и эффективность трансмиссии

При выборе тяжелого оборудования для автоматизации основной проблемой является то, может ли привод стабильно и надежно управлять клапанами большого диаметра без остановок и ускорения износа. Серия K решает эту проблему напрямую благодаря усовершенствованному механизму с кулисным механизмом, который специально разработан для обеспечения максимального крутящего момента именно там, где он больше всего необходим.

• Огромная выходная мощность. Создавая потрясающий максимальный крутящий момент в 160 000 Нм, этот агрегат обеспечивает чистую мускульную силу, необходимую для управления массивными трубопроводными клапанами при высоких перепадах давления.

• Симметричная конфигурация траверсы: идеально подходит для плунжерных клапанов и некоторых шаровых кранов, обеспечивая сбалансированный выходной крутящий момент на протяжении всего хода 90 градусов, обеспечивая плавное и последовательное регулирование жидкости.

• Конфигурация скошенной траверсы: специально разработанная для дроссельных заслонок и герметичных шаровых кранов, скошенная конструкция значительно увеличивает крутящий момент в начале и в конце хода, прекрасно преодолевая высокое трение при отрыве и посадке.

• Оптимизированное преобразование энергии: прецизионно обработанная внутренняя геометрия сводит к минимуму потери энергии при преобразовании линейной пневматической силы во вращательное движение, снижая необходимое давление подачи воздуха и снижая общее энергопотребление компрессора.

Модульная конструкция и безопасность

Среда промышленного обслуживания по своей сути опасна, и конструкция оборудования играет решающую роль в снижении риска. Серия K имеет высокоинтеллектуальную модульную архитектуру, которая не только упрощает обслуживание в полевых условиях, но и активно защищает ваш инженерный персонал от серьезных механических опасностей.

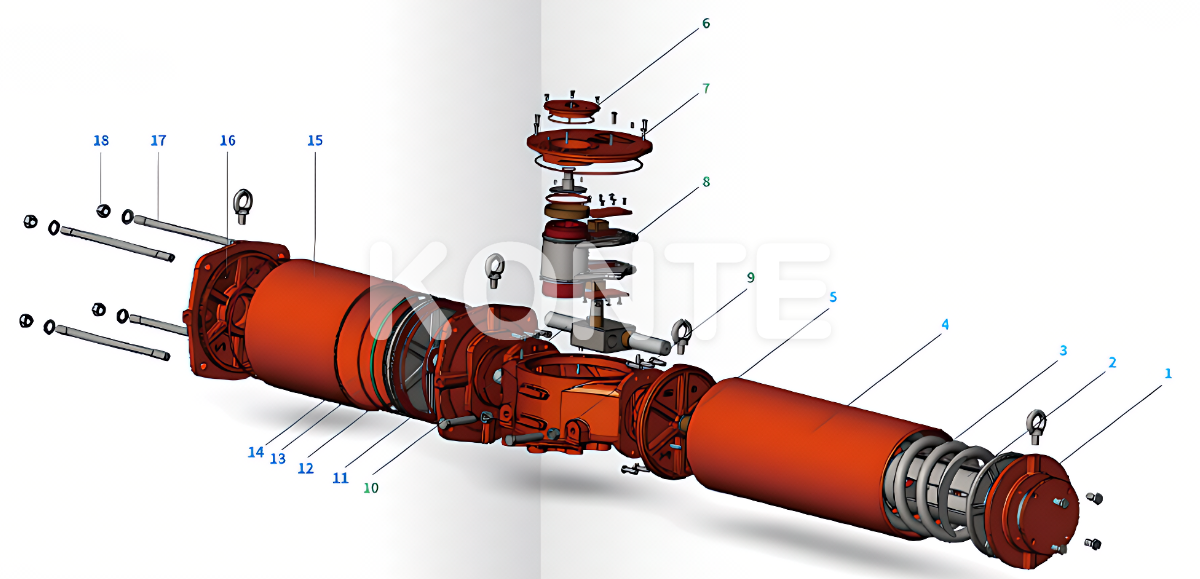

• Независимая модульная архитектура: пневматический цилиндр, корпус центрального привода и корпус пружины представляют собой отдельные отдельные модули. Это позволяет группам технического обслуживания обслуживать или модернизировать отдельные компоненты без демонтажа всего узла привода.

• Приварной пружинный картридж: В моделях одностороннего действия сверхпрочные возвратные пружины надежно удерживаются внутри неразъемно приваренного картриджа. Эта критическая функция безопасности полностью исключает риск взрывной декомпрессии пружины во время разборки, защищая технических специалистов от смертельных травм.

• Упрощенная обратимость на месте: модульная природа позволяет инженерам на местах быстро менять действия по обеспечению безопасности (от закрытия при отказе к открытию при отказе) на месте, обеспечивая огромную гибкость для изменения технологических требований без необходимости заводской повторной калибровки.

• Снижение складских запасов. Поскольку центральный орган может принимать цилиндры и пружинные модули различных размеров, менеджеры предприятий могут значительно сократить запасы запасных частей, снижая складские расходы и сохраняя при этом высокую эксплуатационную готовность.

Материалы и защита от коррозии

Приводы, установленные на морских платформах, химических перерабатывающих заводах и прибрежных нефтеперерабатывающих заводах, подвергаются постоянным атакам со стороны агрессивной атмосферы и агрессивных сред. Серия K создана и обработана так, чтобы действовать как неприступная крепость против этих экологических угроз, обеспечивая десятилетия надежной службы.

• Высокопрочный корпус сердечника: центральный корпус, изготовленный из высокопрочного ковкого чугуна и сверхпрочной углеродистой стали, легко поглощает экстремальные механические удары, вибрации трубопровода и внезапные скачки давления, не разрушаясь.

• Внутренние детали цилиндра с покрытием из ПТФЭ: Внутренние стенки пневматических цилиндров имеют специальное покрытие из ПТФЭ. Это не только предотвращает внутреннее окисление, но и значительно снижает коэффициент трения уплотнений поршня, продлевая срок службы уплотнений и обеспечивая плавное движение без заиканий.

• Химическое никелирование. Важнейшие внутренние компоненты привода никелируются, чтобы противостоять износу и химическому разложению, обеспечивая точные допуски размеров в течение миллионов рабочих циклов.

• Варианты из твердого анодированного алюминия. Для применений, требующих снижения веса без ущерба для долговечности, компоненты из алюминиевого сплава подвергаются жесткому анодированию, создавая керамическую поверхность, устойчивую к глубоким царапинам и точечной коррозии, вызванной воздействием окружающей среды.

Стандарты и совместимость

Проблемы интеграции — это скрытые затраты в сложных инженерных проектах. Серия K разработана, чтобы говорить на универсальном языке промышленной автоматизации, гарантируя, что она безупречно сочетается с вашими существующими клапанами, системами управления и вспомогательными экосистемами прямо из коробки.

• Интерфейс клапана ISO 5211: Нижний монтажный фланец строго соответствует стандартам ISO 5211, что позволяет осуществлять прямой и надежный монтаж на широкий спектр международных шаровых, дроссельных и пробковых клапанов без необходимости использования дорогостоящих, изготовленных по индивидуальному заказу адаптационных кронштейнов.

• Совместимость с соленоидами NAMUR: Пневматические порты полностью соответствуют требованиям NAMUR, что позволяет осуществлять прямой монтаж заподлицо с регулирующими электромагнитными клапанами. Это исключает уязвимость внешних трубок, снижая риск утечек воздуха и механических повреждений.

• Аксессуар VDI/VDE 3845 для верхнего монтажа: интерфейс верхней шестерни соответствует протоколам VDI/VDE 3845, обеспечивая непосредственную совместимость со стандартными коробками концевых выключателей, интеллектуальными позиционерами и визуальными индикаторами.

• Бесшовная интеграция ручного дублирования: архитектура позволяет легко добавлять отключаемые ручные дублеры (маховики), обеспечивая операторам надежное механическое управление во время полных потерь электроэнергии на объекте.

Адаптивность к экстремальным условиям

Промышленные проекты редко располагаются в благоприятном климате. Независимо от того, установлена ​​ли серия K в палящей жаре пустынного нефтяного месторождения или в ледяных просторах арктического трубопровода, она сохраняет абсолютную эксплуатационную надежность благодаря специальной адаптации к экологическим условиям.

• Стандартная эксплуатационная надежность. Стандартная конфигурация без предварительной настройки работает безупречно при температуре от -20°C до +80°C, охватывая подавляющее большинство стандартных промышленных применений.

• Конфигурации для высоких температур: благодаря использованию усовершенствованных уплотнений из витона и специализированных высокотемпературных смазочных материалов привод может выдерживать непрерывную работу при температуре до +150°C, что идеально подходит для паропроводов и технологических установок с высоким коэффициентом трения.

• Криогенная и арктическая готовность: оснащенные специальными уплотнениями на основе силикона и низкотемпературными сплавами, варианты для холодной погоды сохраняют гибкость и структурную целостность в суровых условиях до -40°C.

• Превосходная защита от проникновения: сертифицированный по стандартам IP66, IP67 и IP67M, герметичный корпус полностью блокирует проникновение микроскопических частиц пыли и выдерживает мощные струи воды или временное погружение, что делает его идеальным для морских сред и сред с сильным промыванием.

Сертификация и контроль качества

В таких отраслях с высокими ставками, как атомная энергетика, нефтехимическая переработка и транспортировка опасных газов, доверие строится на проверяемых данных и строгих сторонних испытаниях. Серия K имеет обширный портфель глобальных сертификатов, подтверждающих ее способность работать в самых критических системах безопасности.

• Уровень полноты безопасности SIL3: Независимая сертификация для приложений SIL3, что доказывает его исключительную надежность для использования в критических системах аварийного отключения (ESD), где сбой невозможен.

• Сертификация взрывозащиты ATEX: полное соответствие директивам ATEX, гарантирующее, что привод не будет выступать в качестве источника воспламенения в летучих и взрывоопасных атмосферах, характерных для переработки нефти и газа.

• Соответствие PED (Директиве по оборудованию, работающему под давлением): Соответствует строгим европейским стандартам для оборудования, работающего под давлением, обеспечивая структурную безопасность при экстремальных внутренних пневматических или гидравлических нагрузках.

• Совершенство производства по стандарту ISO 9001: каждое изделие производится в соответствии со строгой системой управления качеством ISO 9001, что гарантирует, что привод, доставленный на ваш объект, будет работать точно так же, как инженерный прототип.

Внутренняя структура и конструкция, не требующая обслуживания

Истинная стоимость привода измеряется не только его первоначальной ценой покупки, но и количеством часов технического обслуживания и простоев, которые он требует в течение всего срока службы. Внутренняя архитектура серии K спроектирована таким образом, чтобы практически исключить износ металлических поверхностей, что приводит к значительному снижению совокупной стоимости владения (TCO).

• Самосмазывающиеся подшипники: Все критические точки вращения и скольжения оснащены современными самосмазывающимися подшипниками. Это устраняет необходимость регулярной ручной смазки и предотвращает заедание даже после длительных периодов простоя.

• Хромированные направляющие стержни: Направляющие стержни для тяжелых условий эксплуатации отшлифованы и покрыты твердым хромом, что обеспечивает гладкую, как стекло, поверхность, что значительно снижает трение о уплотнения поршня и предотвращает абразивный износ.

• Износостойкие композитные направляющие: в поршнях используются специальные композитные направляющие кольца, которые поглощают боковые силы тяги. Это предотвращает контакт металлического поршня со стенкой цилиндра, устраняя задиры и сохраняя целостность пневматического уплотнения.

• Увеличенный жизненный цикл. Сочетая эти материалы с низким коэффициентом трения и надежную конструкцию конструкции, привод обеспечивает миллионы безотказных циклов, позволяя вашим командам по техническому обслуживанию сосредоточиться на оптимизации объекта, а не на постоянном ремонте оборудования.

Почему выбирают нас

Выбор правильного партнера по автоматизации так же важен, как и выбор правильного оборудования. Как всемирно признанный производитель и поставщик, мы предлагаем больше, чем просто оборудование; мы обеспечиваем комплексную инженерную поддержку и надежность цепочки поставок, что обеспечивает соблюдение сроков вашего проекта и операционную эффективность.

• Глубокий инженерный опыт: наши технические команды обладают многолетним опытом в области гидродинамики и автоматизации клапанов, что позволяет нам рекомендовать точный профиль крутящего момента и конфигурацию материала для вашей конкретной технологической среды.

• Строгие заводские приемочные испытания (FAT): каждый привод перед отправкой с нашего предприятия проходит комплексные испытания на давление, крутящий момент и герметичность. Мы не полагаемся на выборку партий; мы гарантируем 100% проверку работоспособности.

• Гибкость глобальной цепочки поставок: благодаря оптимизированным производственным процессам и стратегическому управлению запасами мы обеспечиваем быстрое выполнение крупных заказов на закупки, обеспечивая строгое соблюдение графика ваших крупномасштабных проектов строительства или модернизации.

• Выделенная поддержка на протяжении всего жизненного цикла: от первоначальных расчетов размеров и интеграции моделей САПР до устранения неполадок после установки и быстрой доставки запасных частей, наша команда инженерной поддержки продолжает работать на протяжении всего срока службы вашего оборудования.

Часто задаваемые вопросы (FAQ)

Чтобы помочь вашим специалистам по проектированию и закупкам в процессе оценки, мы собрали подробные ответы на наиболее распространенные технические вопросы, касающиеся пневматического привода с кулисным механизмом серии K.

1. Как определить, следует ли использовать симметричный или скошенный кулисный механизм?

Выбор полностью зависит от кривой крутящего момента клапана, который вы автоматизируете. Симметричная траверса обеспечивает относительно сбалансированный выходной крутящий момент на всем протяжении хода 90 градусов, что делает ее идеальной для плунжерных клапанов и некоторых шаровых кранов, требующих постоянного усилия. Наклонная траверса спроектирована так, чтобы обеспечивать максимальный крутящий момент в самом начале (выход) и самом конце (посадка) хода. Поэтому скошенная конструкция настоятельно рекомендуется для дроссельных заслонок и шаровых кранов с металлическим седлом, которым требуется значительная сила для преодоления начального статического трения или для достижения плотного механического уплотнения.

2. Можно ли в полевых условиях переоборудовать привод серии K из привода двойного действия в привод с пружинным возвратом?

Да, модульная конструкция серии K позволяет легко переоборудовать ее на месте. Поскольку корпус центрального привода стандартизирован, группа технического обслуживания может снять торцевую крышку цилиндра двойного действия и прикрепить модуль сварного пружинного картриджа, чтобы превратить его в отказоустойчивый привод одностороннего действия. Такая модульность значительно снижает необходимость приобретения совершенно новых приводов при изменении требований безопасности процесса.

3. Что делает картридж со сварной пружиной более безопасным по сравнению с традиционными конструкциями с пружинным возвратом?

Приводам, работающим в тяжелых условиях, требуются невероятно мощные пружины для закрытия больших клапанов при высоком давлении в трубопроводе. В традиционных конструкциях разборка корпуса пружины может быть чрезвычайно опасной, если пружина все еще находится под сжатием, что может привести к смертельным травмам технического персонала. Наш сварной пружинный картридж постоянно содержит предварительно сжатую пружину в герметичном стальном корпусе. При отвинчивании от корпуса привода картридж остается единым безопасным блоком, что полностью исключает риск взрывной декомпрессии во время технического обслуживания.

4. Подходит ли серия K для интеграции в системы аварийного отключения (ESD)?

Абсолютно. Серия K сертифицирована независимой организацией на соответствие стандартам уровня полноты безопасности 3 (SIL3). Эта сертификация подтверждает, что привод обладает механической надежностью и предсказуемыми режимами отказа, необходимыми для критических контуров безопасности. В сочетании с высококачественными электромагнитными клапанами и интеллектуальными позиционерами модели с пружинным возвратом серии K обеспечивают быстрое и безотказное реагирование, необходимое для изоляции опасных участков трубопровода во время аварийных ситуаций.

5. Какое техническое обслуживание необходимо для обеспечения максимального срока службы привода?

Серия K разработана для минимального обслуживания. Благодаря использованию самосмазывающихся подшипников, цилиндров с тефлоновым покрытием и хромированных направляющих штоков внутренний механизм не требует регулярной ручной смазки при стандартных условиях эксплуатации. Техническое обслуживание обычно ограничивается периодическими визуальными осмотрами внешнего корпуса, проверкой целостности пневматических соединений и обеспечением того, чтобы подаваемый воздух оставался чистым, сухим и правильно фильтрованным для предотвращения загрязнения внутренних уплотнений.

"
