Шаровой кран с электрическим приводом — это шаровой кран, управляемый электрическим приводом для автоматического включения/выключения или регулирования расхода. Он широко используется в водоподготовке, химической промышленности, системах отопления, вентиляции и кондиционирования воздуха, автоматизации зданий и автоматизации промышленных трубопроводов, где требуется дистанционное управление, стабильное уплотнение и надежная работа.
В этой статье вы узнаете, как они работают, их основные компоненты, распространенные типы, шаровой кран с электрическим приводом , шаровой кран с ручным приводом и шаровой кран с пневматическим приводом , основные области применения , а также о том, как выбрать правильный шаровой кран с электрическим приводом для ваших нужд.
Обзор шаровых кранов с электроприводом
Как работает шаровой кран с электроприводом?
Основные компоненты клапана с электроприводом
Распространенные типы электрических шаровых кранов с приводом
Шаровой кран с электрическим приводом или шаровой кран с ручным приводом или шаровой кран с пневматическим приводом
Ключевые приложения в разных отраслях
Как правильно выбрать шаровой кран с электроприводом
Почему стоит выбрать шаровые краны с электроприводом KONTE?
Часто задаваемые вопросы
Ключевое слово сердечника: Шаровой клапан с электрическим приводом , Шаровой клапан с электрическим приводом из нержавеющей стали , Фланцевый шаровой клапан с электрическим приводом , Моторизованный шаровой клапан
Шаровой кран с электроприводом представляет собой автоматизированный четвертьоборотный клапан. Он сочетает в себе корпус шарового крана с электрическим приводом, что позволяет клапану открываться или закрываться без ручного управления.
Клапан также обычно называют электрическим , шаровым краном с приводом или шаровым краном с электроприводом . В современных технологических системах он используется для контроля воды, газа, пара, масла, химикатов и других жидких сред.
Проще говоря, шаровой кран с электрическим приводом использует электроэнергию для автоматического, безопасного и эффективного управления потоком в трубопроводе.
По сравнению с ручным шаровым краном он сокращает трудозатраты и поддерживает дистанционное управление. По сравнению с пневматическим клапаном он не требует сжатого воздуха, что делает его практичным для многих систем водоснабжения, проектов HVAC и систем автоматизации зданий.
Электрический привод получает управляющий сигнал от переключателя, ПЛК, РСУ или системы автоматизации здания. Затем электродвигатель привода приводит в движение шток клапана через зубчатый механизм.
Внутри корпуса клапана просверленный шарик вращается на 90 градусов. Когда отверстие в шаре совпадает с трубопроводом, клапан открыт. Когда шар поворачивается перпендикулярно трубопроводу, клапан закрывается.
Принцип работы прост: электрическая энергия преобразуется во вращательное движение для открытия, закрытия или регулирования шарового крана.
Некоторые электрические шаровые краны используются только для управления включением/выключением. Другие используют модулирующее управление для регулировки положения клапана и более точного управления потоком.
| Тип управления | Функция | Типичные применения |
Управление включением/выключением | Полностью открыт или полностью закрыт | Система водоснабжения, очистка сточных вод, ирригационная система, ОВиК |
Модулирующее управление | Регулирует угол открытия клапана | Автоматический контроль потока, химическая обработка, большая система управления потоком |
Пульт дистанционного управления | Управляется ПЛК, РСУ или SCADA | Автоматизация промышленных трубопроводов, автоматизация зданий |

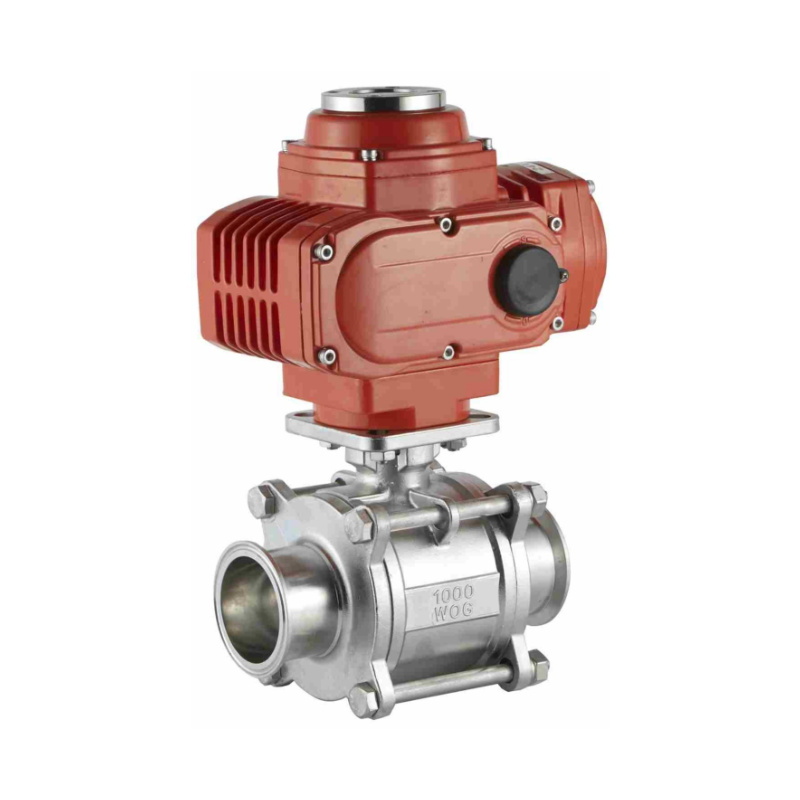

Электропривод является приводным устройством. Обычно он включает в себя двигатель, коробку передач, концевые выключатели, индикатор положения, ручной дублер и проводку управления.
Для проектов автоматизированных клапанов выбор привода имеет решающее значение. Напряжение, крутящий момент, уровень защиты, сигнал управления и сигнал обратной связи должны соответствовать системным требованиям.
Изучите электрические приводы KONTE для автоматического управления клапанами.

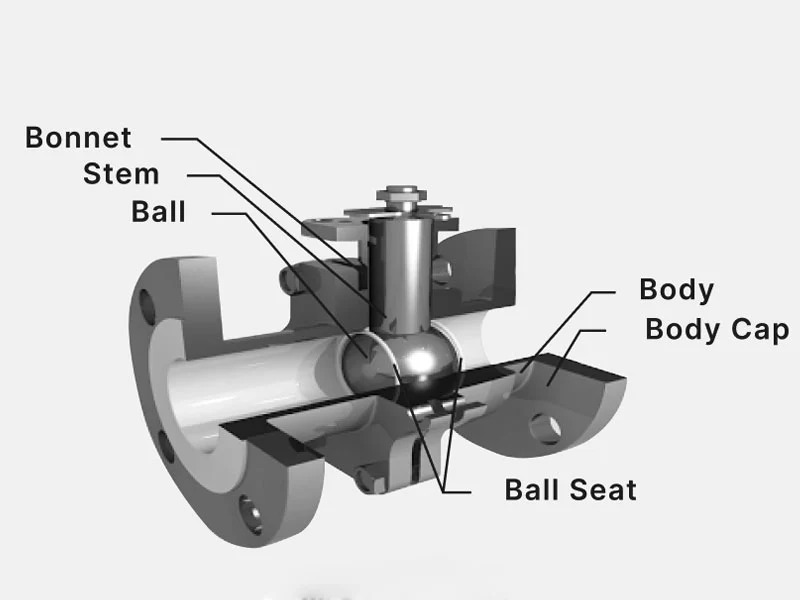

Корпус клапана содержит шар, шток, седла и уплотнения. Шаровой кран обеспечивает быстрое перекрытие, низкое сопротивление потоку и надежную герметизацию.
Шаровые краны KONTE используются в системах управления промышленными и санитарными жидкостями.
Седла из ПТФЭ широко распространены, поскольку они обеспечивают хорошие характеристики уплотнения и химическую совместимость. В случае агрессивных сред, высоких температур или частой эксплуатации материал седла необходимо выбирать тщательно.
Надежность клапана с электроприводом зависит как от производительности привода, так и от качества уплотнения корпуса клапана.

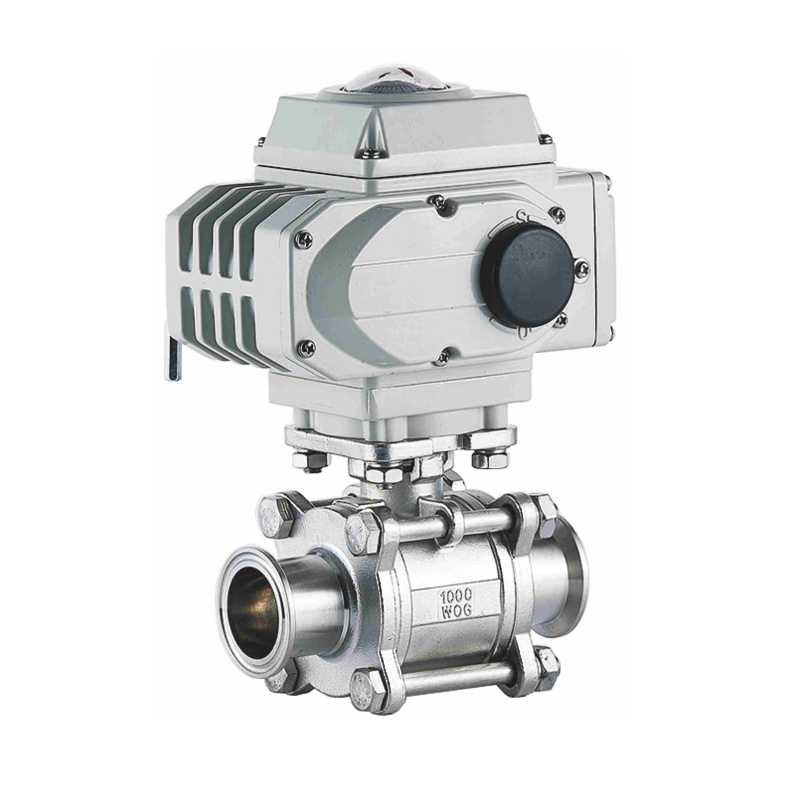

Шаровой кран с электрическим приводом из нержавеющей стали подходит для коррозийных, гигиенических и требовательных применений. Он широко используется в химической обработке, производстве продуктов питания и напитков, фармацевтических трубопроводах и очистке сточных вод.
Нержавеющая сталь помогает улучшить коррозионную стойкость и срок службы, особенно когда клапан работает с водой, мягкими химикатами, паром или чистыми технологическими жидкостями.

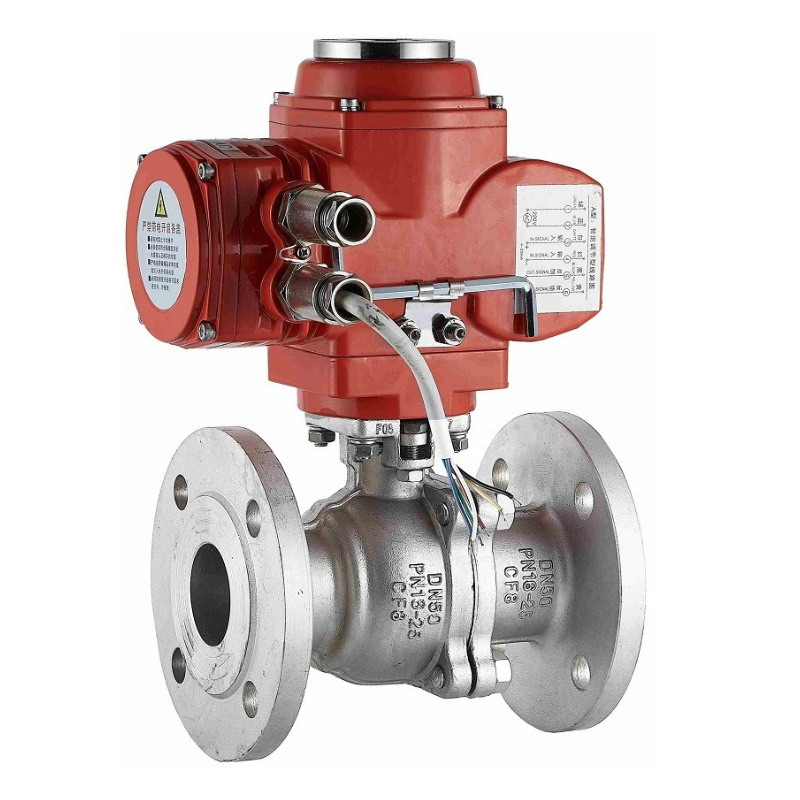

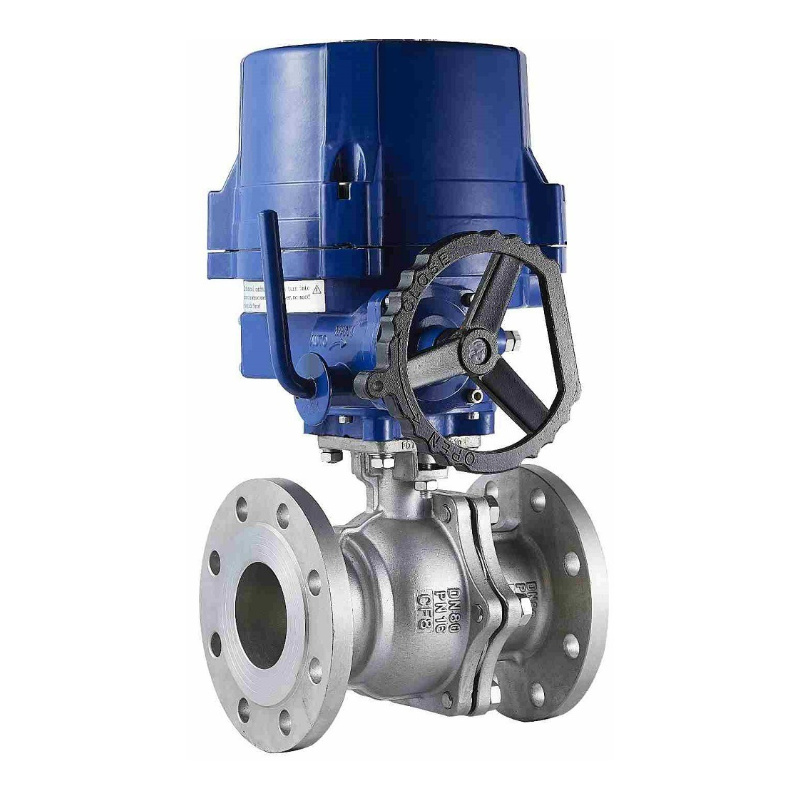

Шаровой кран с фланцевым электроприводом предназначен для стабильной установки на трубопроводе. Он часто используется в трубах большего размера, трубопроводах с более высоким давлением и больших системах управления потоком.
Электрический фланцевый шаровой кран немецкого стандарта KONTE изготовлен в соответствии со стандартами фланцев DIN и поддерживает классы давления DN15–DN200 и PN16, PN25, PN40. Он подходит для нефтегазовой, химической переработки, производства электроэнергии, водоочистки и систем отопления, вентиляции и кондиционирования.

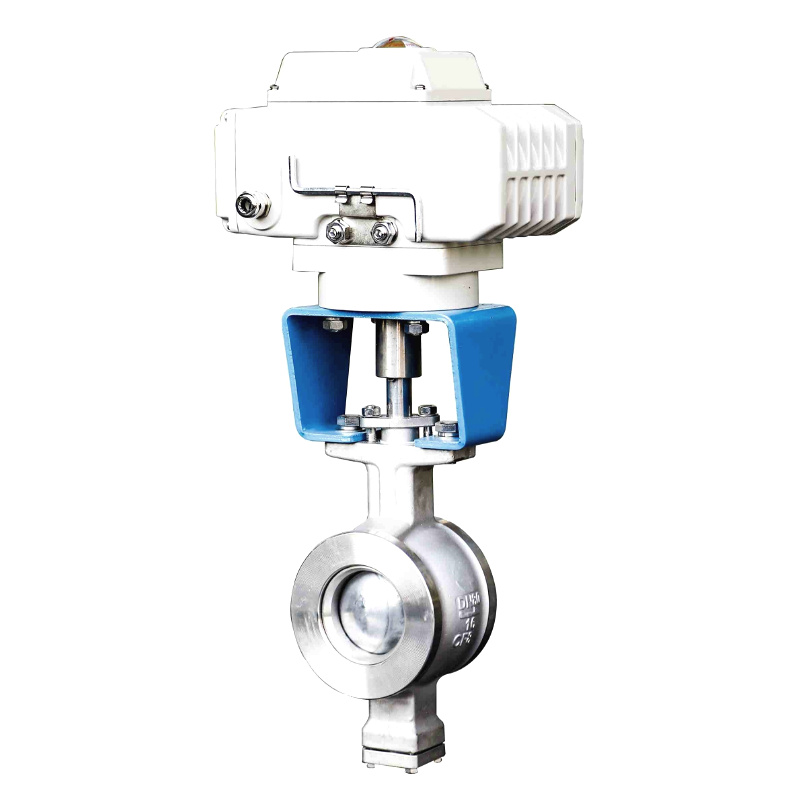

Шаровой клапан с электроприводом часто используется в компактных системах автоматизации, таких как системы отопления, вентиляции и кондиционирования, системы орошения, системы очистки воды и автоматизация зданий. Он легко интегрируется и обеспечивает быструю работу на 90 градусов.
Выбор лучшего типа клапана зависит от размера трубы, давления, среды, стандарта соединения и метода управления.
Различные методы срабатывания клапана удовлетворяют различным эксплуатационным потребностям.
| Тип клапана | Источник питания | Преимущества | Подходящее использование |

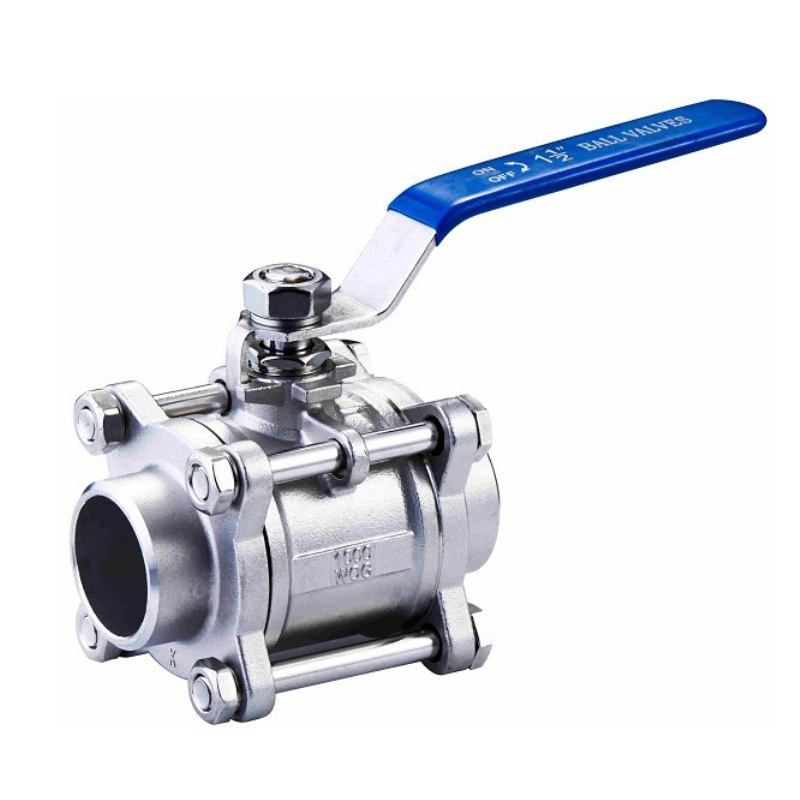

Ручной шаровой клапан | Ручное управление | Простой и экономичный | Маленькие системы, периодическая эксплуатация |
Шаровой клапан с электрическим приводом | Электричество | Дистанционное управление, простая автоматизация, подача воздуха не требуется. | Водоочистка, ОВиК, химическая промышленность |
Пневматический шаровой клапан | Сжатый воздух | Быстрый отклик, подходит для частого переключения | Нефте, газ, химический трубопровод |
Шаровой кран с электрическим приводом часто предпочтительнее, когда на объекте есть электроэнергия, но нет системы сжатого воздуха. Это также хороший выбор для удаленных мест, автоматизированных зданий и технологических линий, требующих контролируемого переключения.

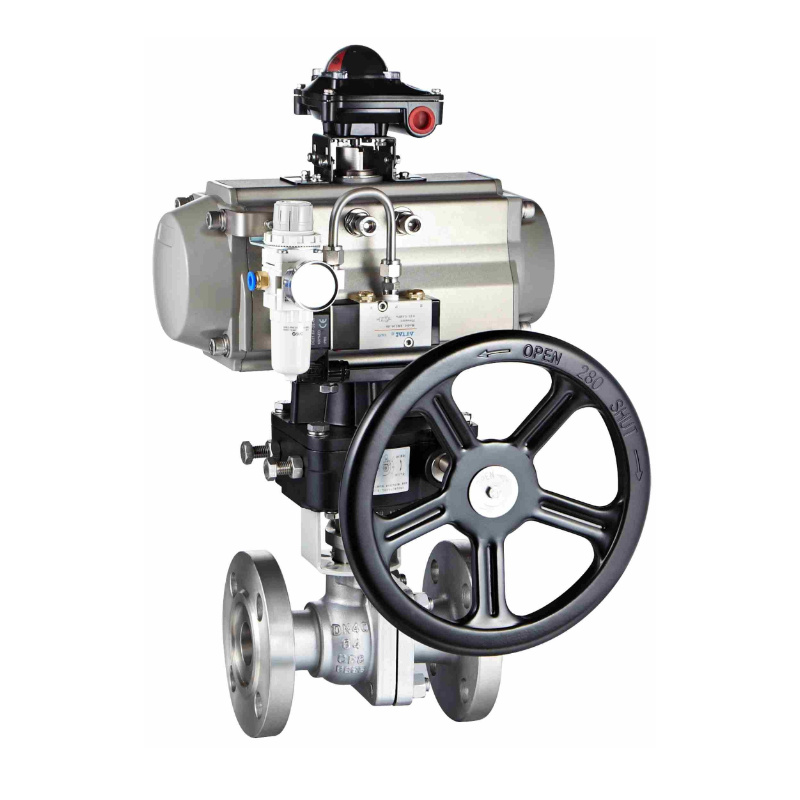

Альтернативные пневматические варианты см. в разделе «Пневматический японский стандартный фланцевый шаровой кран KONTE»..
Для многих автоматизированных трубопроводных систем электропривод обеспечивает правильный баланс управления, удобства установки и долгосрочной эффективности эксплуатации.
Шаровые краны с электроприводом используются в системах забора, фильтрации, дозирования, слива и обратной промывки воды. Они поддерживают удаленное управление из диспетчерских и сокращают объем ручного труда на крупных предприятиях.
При химической обработке клапаны должны работать с агрессивными средами, перепадами давления и соответствовать требованиям безопасности процесса. Для химических трубопроводов обычно выбираются материалы корпуса из нержавеющей стали и седла из ПТФЭ .
В системах отопления, вентиляции и кондиционирования электрические шаровые краны управляют охлажденной водой, отопительной водой и расходом зоны. Они помогают улучшить управление энергопотреблением в коммерческих зданиях, на заводах, в больницах и системах централизованного теплоснабжения.
Пищевые и фармацевтические трубопроводы требуют стабильного уплотнения, чистых путей потока и устойчивых к коррозии материалов. Электрические шаровые краны помогают автоматизировать передачу партий, линии очистки и управление процессом.
Для нефтяных, газовых и крупных промышленных трубопроводов фланцевые шаровые краны с электроприводом обеспечивают надежную стабильность установки и возможность дистанционного отключения.
Ознакомьтесь с решениями KONTE для промышленных клапанов для нефтегазовой, химической, фармацевтической, пищевой и водоочистной отраслей.
Начните с данных конвейера. Подтвердите размер трубы, рабочее давление, температуру, скорость потока, тип среды и стандарт соединения.
Затем выберите материал корпуса клапана. Рекомендуется использовать нержавеющую сталь, поскольку она устойчива к коррозии. Углеродистая сталь может использоваться во многих промышленных трубопроводах . Седла из ПТФЭ подходят для воды, газа, масла, разбавленных кислот, разбавленных щелочей и многих нейтральных сред..
Привод также должен соответствовать крутящему моменту клапана. Проверьте напряжение, тип управления, время открытия, класс водонепроницаемости, ручное управление и сигнал обратной связи.
Для автоматизированных систем решите, требуется ли вам двухпозиционное управление или модулирующее управление . Управления включением/выключением достаточно для простого отключения. Модулирующее управление лучше подходит для автоматического управления потоком.
Правильный электрический шаровой кран с приводом должен соответствовать среде, давлению, температуре, управляющему сигналу и условиям установки.
KONTE поставляет промышленные клапаны, сантехнические клапаны, шаровые краны, электрические приводы и индивидуальные решения по управлению потоком для клиентов по всему миру..
В ассортимент продукции KONTE входят шаровые краны , с электрическими приводами и фланцевые электрические шаровые краны для автоматизации промышленных трубопроводов.
Электрический фланцевый шаровой клапан немецкого стандарта KONTE предназначен для автоматического дистанционного управления потоком. Он отличается фланцевым соединением по стандарту DIN, поворотом на четверть оборота на 90 градусов, низким гидравлическим сопротивлением и совместимостью с электрическим приводом . KONTE также поддерживает требования OEM и ODM для дистрибьюторов, EPC-подрядчиков, производителей оборудования и промышленных пользователей.
Узнайте больше о KONTE из профиля компании.
KONTE помогает клиентам выбирать практичные решения для шаровых кранов с электроприводом для проектов водоочистки, химической обработки, отопления, вентиляции и кондиционирования, нефти и газа, продуктов питания и напитков, а также фармацевтических трубопроводов.
Шаровой кран с электрическим приводом — это шаровой кран, управляемый электрическим приводом. Он используется для автоматического открытия, закрытия или регулирования потока в трубопроводных системах.
Во многих приложениях да. Оба термина обычно относятся к клапану, приводимому в действие электродвигателем.
Он обычно используется в системах водоочистки, очистки сточных вод, систем отопления, вентиляции и кондиционирования воздуха, ирригационных систем, химической обработки, автоматизации зданий, нефтегазовой, пищевой и фармацевтической промышленности.
Регулятор включения/выключения полностью открывает или закрывает клапан. Модулирующее управление регулирует угол открытия клапана для регулирования расхода.
