В стерильных производственных условиях, где чистота продукта имеет первостепенное значение, вам необходима абсолютная уверенность. Санитарные смотровые стекла — это «отправители правды» вашей системы, предлагающие прямой обзор важнейших процессов без нарушения гигиенического барьера. Они позволяют операторам проверять расход, цвет, прозрачность и уровни в режиме реального времени. Однако определение «лучшего» санитарного смотрового стекла предполагает выход далеко за рамки первоначальной покупной цены. Правильная оценка должна учитывать производительность при определенных рабочих давлениях, температурных циклах и строгом соблюдении гигиенических стандартов, таких как 3-A и ASME BPE. Цена неудачи высока. Неправильно выбранное смотровое стекло может привести к незначительному загрязнению партии из-за накопления биопленки или, в худшем случае, к катастрофическому выходу стекла из строя, что поставит под угрозу безопасность оператора и приведет к огромным производственным потерям. Это руководство проведет вас через процесс технического выбора, чтобы убедиться, что вы выбрали правильный компонент, обеспечивающий долгосрочную безопасность и надежность.
Ключевые выводы
Классификация санитарных смотровых стекол по применению
Варианты конструкции: Union против Tri-Clamp
Материаловедение и выбор компонентов
Критерии оценки при выборе поставщика
Общая стоимость владения (TCO)
Риски реализации
Заключение
Часто задаваемые вопросы
Выбор в зависимости от применения: смотровые стекла резервуара фокусируются на зоне обзора; встроенные смотровые стекла фокусируются на характеристиках потока.
Целостность материала: нержавеющая сталь 316L и боросиликат (или Metaglas®) являются отраслевыми стандартами для сред высокой чистоты.
Стандарты соединений: Tri-clamp остается самым популярным из-за простоты очистки, в то время как типы соединений предлагают особые преимущества в обслуживании.
Соответствие не подлежит обсуждению: убедитесь, что все компоненты соответствуют требованиям к чистоте поверхности Ra < 0,8 мкм для эффективности CIP/SIP.
Первым шагом в выборе правильного смотрового стекла является понимание его основной функции в вашем процессе. Будет ли он установлен на сосуде для контроля уровня или будет установлен в трубопроводе для наблюдения за динамикой жидкости? Это различие фундаментально меняет приоритеты проектирования.
Если вам нужно заглянуть внутрь резервуара, биореактора или технологического сосуда, лучшим выбором будет Они предназначены для обеспечения четкого и безопасного смотрового окна непосредственно в стенке сосуда. Две основные конфигурации: санитарное смотровое стекло резервуара .
Приварка: эти элементы привариваются к резервуару, создавая плавный переход без щелей, что идеально подходит для высочайшего уровня гигиены. Они становятся неотъемлемой частью резервуара, обеспечивая максимальную структурную целостность.
Болтовое крепление: смотровые стекла с болтовым креплением или фланцевым креплением обеспечивают большую гибкость при обслуживании и замене. Они крепятся болтами к соответствующему патрубку на сосуде. Хотя современные конструкции сводят к минимуму мертвое пространство, тщательный выбор прокладок и процедуры затяжки имеют решающее значение для поддержания гигиенического уплотнения.
Ключевым компромиссом здесь является оптимизация диаметра обзора с учетом структурной целостности судна. Для наблюдения желательно иметь смотровое окно большего размера, но для этого также требуется большее отверстие в резервуаре, которое должно быть спроектировано так, чтобы выдерживать полное номинальное давление и температуру резервуара.
Если вам необходимо проверить процессы внутри трубопровода, такие как поток жидкости, изменение цвета во время смешивания или эффективность цикла мойки на месте (CIP), вам понадобится встроенный визуальный индикатор потока. По сути, это короткие отрезки трубы со смотровым окном.
Санитарное смотровое стекло для труб Tri -clamp является отраслевым стандартом для модульных линий фармацевтической, биотехнологической и пищевой промышленности. Его основным преимуществом является быстрая разборка для очистки, проверки или замены без специальных инструментов. Соединение Tri-clamp обеспечивает гладкое внутреннее отверстие без резьбы, которое предотвращает задержку продукта и облегчает эффективную стерилизацию.

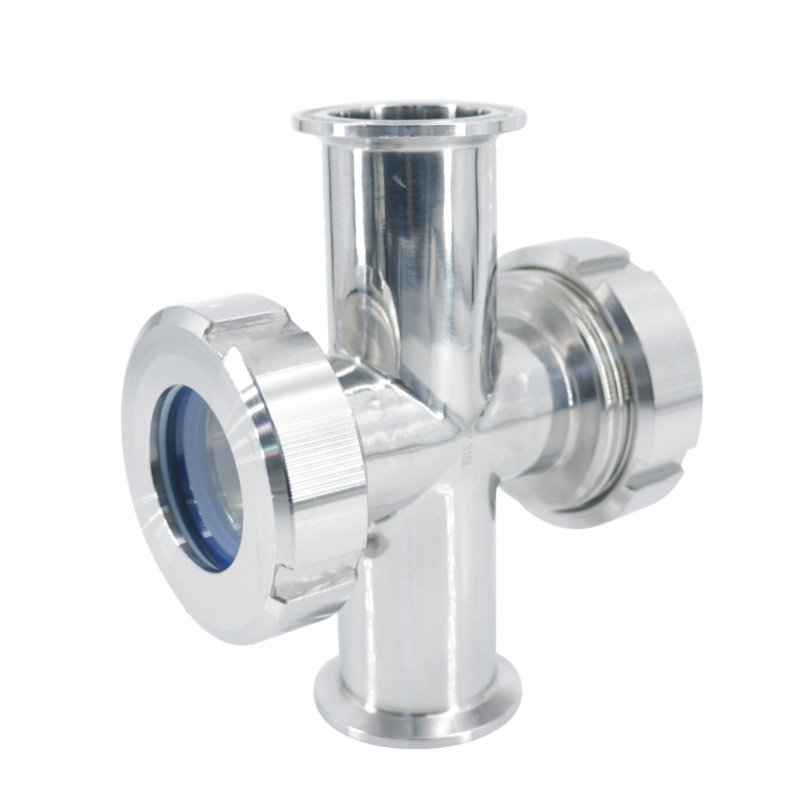

Для более сложных задач мониторинга четырехсторонний санитарный смотровой стекло предлагает непревзойденную универсальность. Его крестообразный корпус имеет два противоположных окна для подсветки технологической жидкости, благодаря чему легче увидеть пузырьки, частицы или незначительные изменения цвета. Два других порта можно использовать для подключения трубопроводов, либо один из них можно оснастить датчиками, распылительными форсунками или другими приборами, обеспечивающими обзор под разными углами и интеграцию процессов в одном компактном блоке.
Санитарное смотровое стекло сфероида имеет уникальную сферическую или куполообразную зону обзора. Эта специализированная геометрия отлично подходит для наблюдения за потоком на 360 градусов, особенно при работе с жидкостями высокой вязкости, такими как сиропы, кремы или гели. Его гладкий, изогнутый внутренний профиль обеспечивает полный дренаж, что делает его хорошим выбором для линий низкого давления, где скопление продукта является проблемой.
Помимо применения, стиль соединения является критически важным выбором конструкции, который влияет на техническое обслуживание, долговечность и пригодность для конкретных условий технологического процесса. Двумя наиболее распространенными стилями в сантехнических системах являются соединение и тройной зажим.
В смотровом стекле санитарного соединения используется резьбовая гайка для сжатия уплотнения, фиксирующего стекло внутри корпуса. Это прочное механическое соединение обеспечивает превосходную устойчивость к вибрации и механическим нагрузкам, что делает его надежным выбором для оборудования, рядом с которым расположены высокомоментные насосы или мешалки. Конструкция часто допускает более высокие номинальные значения давления по сравнению со стандартными соединениями Tri-clamp того же размера.

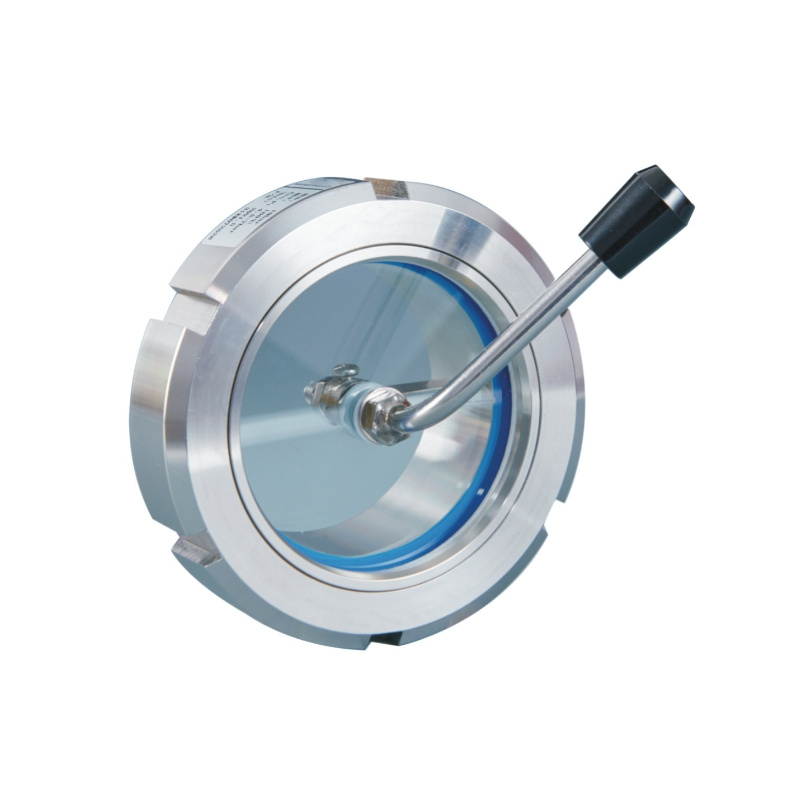

Для процессов, в которых конденсат, брызги или остатки продукта могут затруднить обзор, санитарное смотровое стекло типа Union со стеклоочистителем является неоценимым решением. Эти модели оснащены щеткой стеклоочистителя с ручным или автоматическим управлением на внутренней поверхности стекла. Эта простая функция решает хроническую проблему запотевания во время операций с большим количеством пара или накопления остатков в сложных процессах, таких как производство шоколада, молочных продуктов или соусов, обеспечивая четкий обзор, не прерывая процесс.
Соединения Tri-clamp считаются «золотым стандартом» для биотехнологических и фармацевтических применений. Их ключевым преимуществом является полное отсутствие резьбы в зоне контакта с продуктом. Соединение состоит из двух наконечников, прокладки и зажима, который обеспечивает равномерное давление для создания надежного уплотнения без щелей. Эту конструкцию исключительно легко разобрать, очистить и проверить, что имеет решающее значение в условиях cGMP. Простота замены прокладок также упрощает графики профилактического обслуживания.
Выбор между муфтой и тройным зажимом подразумевает баланс между простотой обслуживания и механической прочностью. Лучший выбор полностью зависит от ваших операционных приоритетов.
| Характеристика | Тип Sanitary Union | Санитарный тип Tri-Clamp |
|---|---|---|
| Разборка/Сборка | Требуется гаечный ключ; может быть медленнее. | Быстрая работа без инструментов. Идеально подходит для частой уборки. |
| Устойчивость к вибрации | Отличный. Резьбовая гайка обеспечивает надежное, виброустойчивое соединение. | Хорошие, но прочные зажимы могут потребоваться в местах с высокой вибрацией. |
| Удержание давления | Обычно более высокие номинальные значения давления для данного размера. | Стандартные номиналы подходят для большинства применений; Имеются хомуты высокого давления. |
| Гигиенический дизайн | Очень хорошо, но внешняя резьба может задерживать загрязнения, если ее не очистить должным образом. | Отличный. Отсутствие открытых резьб в зоне контакта с продуктом. |
| Замена уплотнения | Более сложный процесс. | Чрезвычайно просто и быстро. |
Материалы, из которых изготовлено санитарное смотровое стекло, так же важны, как и его конструкция. Каждый компонент должен выдерживать воздействие технологической среды, чистящих средств и термических циклов, не разрушаясь и не выщелачиваясь, обеспечивая чистоту продукта и безопасность оператора.
Металлический корпус обеспечивает структурную раму и технологические соединения. Для санитарного смотрового стекла из нержавеющей стали выбор сплава имеет решающее значение.
SS304: Это экономически эффективный выбор, подходящий для пищевых продуктов и напитков общего назначения, где технологическая среда не обладает высокой коррозионной активностью (например, вода, растворы сахара, молоко).
SS316L: Это стандарт для фармацевтических, биотехнологических и более агрессивных пищевых продуктов (например, рассолов с высоким содержанием солей, кислых продуктов). Добавление молибдена повышает его устойчивость к хлоридам и другим коррозийным агентам, а буква «L» обозначает низкое содержание углерода для предотвращения сенсибилизации во время сварки.
Помимо сплава, качество поверхности не подлежит обсуждению. Обычно требуется значение шероховатости поверхности (Ra) менее 0,8 мкм (32 мкм) для предотвращения адгезии микробов и образования биопленки, обеспечивая возможность эффективной очистки и стерилизации смотрового стекла.
Само окно должно обеспечивать прозрачность, прочность и устойчивость к тепловому и химическому воздействию.
Боросиликатное стекло: это наиболее распространенный материал для санитарно-технического применения. Низкий коэффициент теплового расширения делает его очень устойчивым к тепловому удару, что является критически важным свойством во время циклов пропаривания на месте (SIP), когда температура может быстро меняться. Он также обеспечивает превосходную химическую нейтральность по отношению к большинству кислот и щелочей.
Плавленое стекло (Metaglas®): представляет собой высочайший уровень безопасности. Metaglas® — это композит, в котором боросиликатное стекло молекулярно вплавлено в кольцо из нержавеющей стали. В результате этого процесса стекло подвергается равномерному сжатию, что делает его чрезвычайно устойчивым к ударам, давлению и тепловым нагрузкам. В отличие от стандартного стекла, которое может разбиться, плавленое стекло обычно трескается в виде паутины, сохраняя при этом герметичность, предотвращая взрывной отказ и катастрофические нарушения технологического процесса. Часто указывается, что безопасность оператора является абсолютным главным приоритетом.
Прокладка создает гигиеническое уплотнение между стеклом и металлическим корпусом. Его материал должен быть совместим с технологической жидкостью, чистящими химикатами и температурами. Общие варианты включают в себя:
| Материал прокладки | Основные свойства | Общие области применения |
|---|---|---|
| EPDM (этилен-пропилен-диеновый мономер) | Отлично подходит для горячей воды и пара. Хорошая стойкость ко многим кислотам и щелочам. Плохо справляется с маслами и растворителями. | Общие продукты питания и напитки, системы воды для инъекций (WFI). |
| ПТФЭ (политетрафторэтилен) | Практически инертен ко всем химическим веществам. Широкий температурный диапазон. Более жесткий, требует правильной затяжки для герметизации. | Агрессивная химическая обработка, растворители высокой чистоты, фармацевтика. |
| Силикон | Отличная гибкость и температурный диапазон. Хорошо подходит для пищевых продуктов. Может быть восприимчив к пару и некоторым химикатам. | Молочная промышленность, пищевая промышленность (масляные или жирные продукты), некоторые фармацевтические применения. |
При использовании в фармацевтических целях убедитесь, что материал прокладки сертифицирован по стандартам USP класса VI, что подтверждает его соответствие строгим требованиям биосовместимости.
Как только вы поймете технические требования вашего приложения, следующим шагом будет выбор надежного поставщика. Проверка потенциальных производителей санитарно-смотровых стекол выходит за рамки сравнения технических характеристик; это включает в себя оценку их приверженности качеству, соблюдению требований и поддержке.
Авторитетный производитель должен предоставить четкую документацию, подтверждающую соответствие соответствующим отраслевым стандартам. Запросите сертификаты или заявления о соответствии для:
Санитарные стандарты 3-A: гарантирует, что конструкция соответствует определенным критериям очистки и проверки в молочной и пищевой промышленности.
ASME BPE (биотехнологическое оборудование): важнейший стандарт для фармацевтической и биотехнологической промышленности, определяющий материалы, конструкцию, изготовление и обработку поверхности для обеспечения стерильности и возможности очистки.
Отсутствие надлежащей документации является серьезным тревожным сигналом и должно немедленно дисквалифицировать потенциального поставщика.
Стандартные готовые продукты не всегда подходят для сложных систем. Производитель высшего уровня часто может предоставить дополнительные возможности индивидуальной настройки, такие как:
Интеграция светодиодного освещения высокой интенсивности для лучшей видимости в плохо освещенных местах или с темными жидкостями.
Крепления для камер для удаленного наблюдения и записи процесса.
Предлагаются специальные дворники или распылительные форсунки, встроенные в смотровое стекло.
Требуйте прозрачности в процессах контроля качества. К ключевым показателям производителя, ориентированного на качество, относятся:
Протоколы испытаний под давлением: они должны быть в состоянии предоставить отчеты об испытаниях, показывающие, что каждое устройство подвергается гидростатическим испытаниям при давлении, значительно превышающем заявленный рабочий предел.
Отчеты о отслеживании материалов (MTR): для всех деталей, контактирующих с рабочей средой (особенно SS316L), они должны предоставить MTR, которые отслеживают материал до его исходной партии плавки, подтверждая его химический состав и соответствие требованиям.
Смотровое стекло представляет собой деталь, состоящую из изнашиваемых частей, а именно стекла и прокладок. Перед покупкой оцените надежность цепочки поставок производителя. Спросите о стандартных сроках замены стеклянных дисков и распространенных типов прокладок. Длительное время простоя в ожидании простой замены прокладки может стоить гораздо дороже, чем первоначальная разница в ценах между двумя поставщиками.
Разумное решение о покупке не ограничивается первоначальными капитальными затратами (CAPEX) и учитывает общую стоимость владения на протяжении жизненного цикла компонента. Более дешевое смотровое стекло может быстро стать дороже, если оно приведет к увеличению рисков при обслуживании или технологическом процессе.
Учтите эксплуатационные расходы, связанные со смотровым стеклом. Например:
Замена уплотнений: Как часто необходимо заменять прокладки в зависимости от вашего технологического цикла? Более прочный (и немного более дорогой) материал прокладки может сократить трудозатраты на техническое обслуживание и время простоя.
Время цикла CIP: хорошо спроектированное смотровое стекло с превосходной отделкой поверхности можно очищать быстрее и эффективнее, что потенциально сокращает циклы CIP и экономит воду, химикаты и энергию.
Понимание того, почему смотровые стекла могут выйти из строя, позволит вам снизить эти риски за счет правильного выбора и процедур.
Термический удар: это основная причина отказа. Это происходит при быстром и резком изменении температуры, например, при введении холодной жидкости сразу после горячего цикла SIP. Использование боросиликатного или, желательно, плавленого стекла существенно снижает этот риск. Обучение операторов плавным изменениям температуры также имеет решающее значение.
Механическое напряжение. Неправильная установка является частым источником неисправностей. Чрезмерная затяжка болтов смотрового стекла, крепящегося болтами, может создать концентрацию напряжений в стекле, что приведет к преждевременному растрескиванию. Всегда следуйте указанным производителем схемам и значениям крутящего момента.
Инвестиции в расширенные функции могут обеспечить ощутимую отдачу от инвестиций. Смотровое стекло со встроенным стеклоочистителем может стоить дороже, но оно избавит оператора от необходимости мыть окно вручную, что снизит трудозатраты и предотвратит приостановку партии продукции из-за плохой видимости. Аналогичным образом, освещение высокой интенсивности может уменьшить количество ошибок при проверке, предотвращая перемещение загрязненной или несоответствующей спецификации продукции по технологическому потоку, тем самым сохраняя всю партию от потери.
«Лучшее» санитарное смотровое стекло не является универсальным продуктом. Это тот вариант, который точно соответствует вашему конкретному приложению, технологической среде и эксплуатационным стандартам. Оптимальный выбор – тщательный баланс конструкции, материалов и типа подключения. В качестве последней рекомендации всегда отдавайте предпочтение безопасности, надежности и соблюдению гигиены, а не небольшой первоначальной экономии средств. Инвестирование в высококачественное, должным образом сертифицированное санитарное смотровое стекло от известного производителя — это инвестиция в стабильность вашего процесса, качество продукции и безопасность вашего персонала. Это гарантирует, что ваше «окно» в процесс станет источником истины, а не точкой отказа.
Ответ: Санитарное смотровое стекло — это общий термин, но чаще всего он относится к смотровому окну, установленному на резервуаре или сосуде для наблюдения за уровнем или содержимым. С другой стороны, смотровой индикатор потока представляет собой встроенное устройство, установленное непосредственно в трубопроводе и позволяющее наблюдать за жидкостью, движущейся по нему, подтверждая поток, цвет и прозрачность.
О: Частота замены прокладок во многом зависит от материала, условий процесса и частоты циклов пропаривания на месте (SIP) или химической очистки. Рекомендуется проверять прокладки во время каждого цикла технического обслуживания на наличие признаков затвердевания, растрескивания или деформации. Типичный график профилактического обслуживания может предусматривать замену каждые 6–12 месяцев, но его следует корректировать с учетом реального износа.
О: Нет, это крайне не рекомендуется. Промышленные смотровые стекла часто имеют резьбовые соединения, шероховатую поверхность и «мертвые зоны» или щели, в которых может застрять продукт. Эти участки невозможно эффективно очистить, и они становятся рассадниками бактерий, что приводит к загрязнению партии. Всегда используйте смотровое стекло, специально разработанное и сертифицированное для применения в санитарных условиях (например, соответствующее требованиям 3-A или ASME BPE).
О: Пределы давления значительно различаются в зависимости от диаметра, толщины стекла, температуры и типа используемого зажима. Стандартные смотровые стекла Tri-clamp часто рассчитаны на давление до 150 фунтов на квадратный дюйм (около 10 бар) при температуре окружающей среды. Однако эти рейтинги уменьшаются по мере повышения температуры. Для применений с более высоким давлением доступны прочные зажимы и конструкции из более толстого стекла. Всегда сверяйтесь с таблицей давления/температуры производителя для определения конкретной модели.
Ответ: Боросиликатное стекло имеет гораздо меньший коэффициент теплового расширения, чем стандартное натриево-известковое стекло. Это делает его гораздо более устойчивым к тепловому удару, который представляет собой стресс, вызванный быстрыми изменениями температуры (например, промывка горячим паром с последующим ополаскиванием продукта прохладной водой). Он также обеспечивает превосходную химическую стойкость к большинству технологических жидкостей и чистящих средств, гарантируя, что он не будет выщелачиваться или подвергаться коррозии с течением времени.
