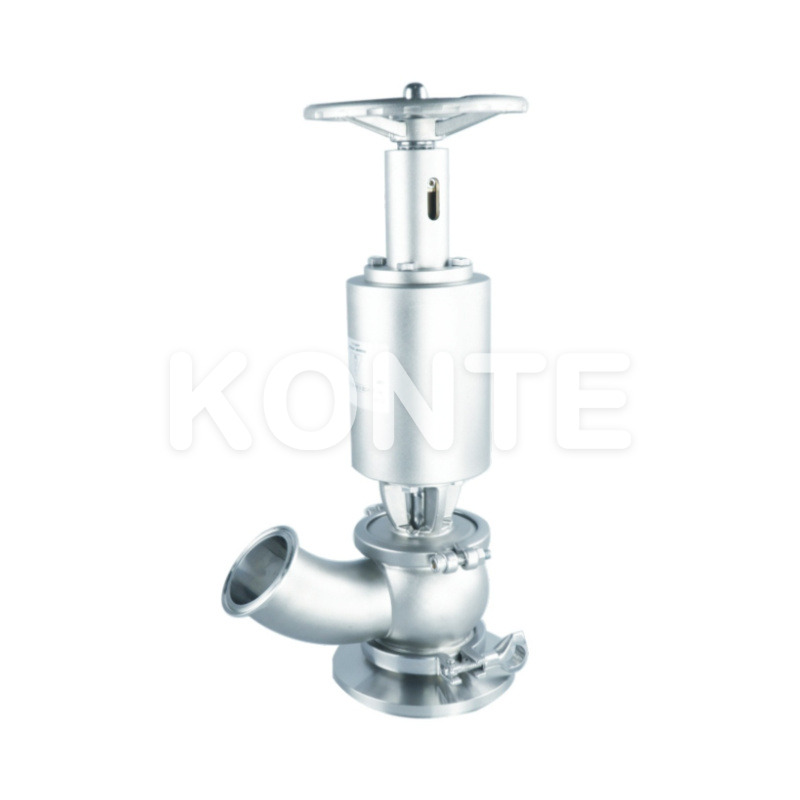

W типа бак -клапан - функции
▶ Фланец сформирован, а локоть точно отлит как один кусок.
▶ Double-Seal Design обеспечивает длительный срок службы.
▶ Выход можно повернуть на 360 ° для гибкой установки.
▶ Бесплатная внутренняя поверхность обеспечивает легкую очистку и гигиену.
▶ Подключение типа Tri-Clamp позволяет быстро разобрать и техническое обслуживание.
▶ Гладкий внутренний путь потока делает его идеальным для вязкого или липкого носителя.
▶ Дополнительный механизм блокировки, доступный для безопасной работы.
Технические спецификации
▶ Диапазон размеров: 1 ' - 4 '
▶ Диапазон размеров: 1 ' - 4 '
▶ Материал тела клапана: SS304 / SS316L
▶ Запечатанный материал: EPDM, силикон (SI), FKM
▶ Рабочее давление: ≤0,8 МПа
▶ Типы соединений: сварка, три-зажим, резьбовые, фланцевые
▶ Отделка поверхности:
Внутренний: RA ≤ 0,4 мкм
Внешнее: RA ≤ 0,6 мкм
▶ Макс рабочая температура: 150 ° C
▶ Давление подачи воздуха: 0,4 - 0,6 МПа
▶ Соединение воздушной трубы: R1/8 '
▶ Необязательно: интеллектуальный контроллер C-Top с одним или двумя переключателями близости
| РАЗМЕР | D (мм) | D (мм) | K (мм) | L (мм) | H1 (мм) | D1 (мм) | D2 (мм) | А (мм) | Хм) |
| 1 ' | 22.4 | 25.4 | 50.5 | 107 | 86 | 100 | 94 | 86 | 399 |
| 1.5 ' | 35.1 | 38.1 | 50.5 | 67 | 80 | 100 | 94 | 86 | 399 |
| 2 ' | 47.8 | 50.8 | 64 | 89 | 100 | 115 | 105 | 86 | 427 |
| 2.5 ' | 59.5 | 63.5 | 77.5 | 100 | 118 | 150 | 140 | 86 | 489 |
| 3 ' | 72.2 | 76.2 | 91 | 113 | 131 | 170 | 160 | 108 | 557 |
| 3.5 ' | 84.9 | 88.9 | 106 | 125 | 148 | 185 | 175 | 133 | 597 |
| 4 ' | 97.6 | 101.6 | 119 | 148 | 180 | 200 | 190 | 133 | 642 |
