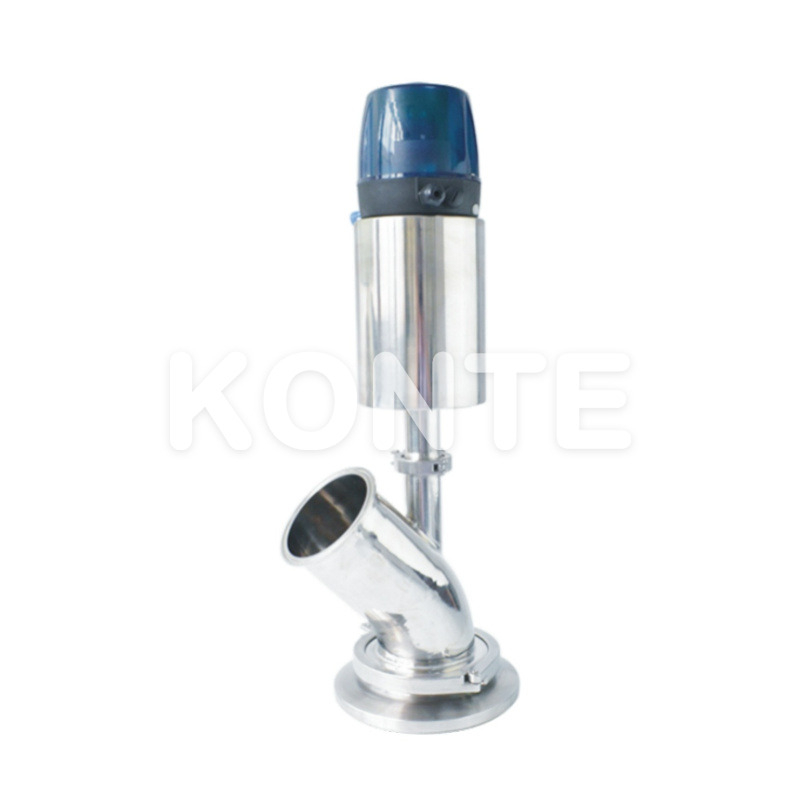

Пневматический санитарный пробковый клапан KONTE создан для гигиенических технологических систем, требующих надежного уплотнения, чистоты путей потока и быстрой работы. Этот клапан, изготовленный из нержавеющей стали SS304 или SS316L, контролирует поток и обеспечивает герметичное перекрытие как для чистых, так и для вязких сред. Цельный литой корпус колена и цельнокованый фланец образуют бесшовную конструкцию без внутренних сварных швов, что снижает риск загрязнения и поддерживает процедуры CIP (очистка на месте) и SIP (стерилизация на месте).
Доступный в размерах от 1 до 4 дюймов, этот санитарный пробковый клапан из нержавеющей стали отвечает строгим требованиям к качеству поверхности и материалам пищевой, молочной, фармацевтической и биотехнологической промышленности. Как производитель и экспортер санитарной арматуры с более чем 30-летним производственным потенциалом, KONTE поставляет гигиенические пробковые клапаны переработчикам и дистрибьюторам в более чем 60 странах. Все агрегаты могут быть оснащены соединениями Tri-Clamp, сварными, резьбовыми или фланцевыми соединениями и адаптированы к конкретным параметрам вашего процесса.
Если вам нужна отдельная установка для пилотной линии или оптовая поставка для проекта на нескольких объектах, KONTE предлагает конкурентоспособные оптовые цены и оперативную техническую поддержку.
▶ Фланец цельнокованый, а колено отлито как единое целое.
▶ Конструкция с двойным уплотнением обеспечивает увеличенный срок службы.
▶ Выход можно поворачивать на 360° для гибкой установки.
▶ Бесшовная внутренняя поверхность обеспечивает легкую очистку и гигиену.
▶ Соединение типа Tri-Clamp обеспечивает быструю разборку и техническое обслуживание.
▶ Гладкий внутренний путь потока делает его идеальным для вязких или липких сред.
▶ Для безопасной эксплуатации доступен дополнительный механизм блокировки.
Цельнокованый фланец и прецизионно отлитый корпус колена исключают внутренние сварные швы. Эта цельная конструкция устраняет щели и мертвые зоны, в которых могут скапливаться бактерии или остатки продукта. В результате получается корпус клапана, который легче чистить, быстрее стерилизовать и который безопаснее для гигиенических производственных сред.
Два независимых уплотнения работают вместе, обеспечивая постоянную производительность уплотнения в течение тысяч рабочих циклов. Такая конструкция с двойным уплотнением продлевает срок службы прокладок и сокращает время незапланированных простоев при обслуживании. Материалы уплотнений включают EPDM, силикон и FKM для работы в различных средах и температурных диапазонах.
Во время установки розетку можно расположить в любом направлении. Это устраняет необходимость в дополнительных трубных фитингах или коленах, упрощает компоновку трубопроводов и экономит время установки. Это особенно полезно в ограниченном пространстве или в проектах модернизации, где существующие участки трубопроводов ограничивают возможности ориентации.
Гладкое отверстие без щелей позволяет густым жидкостям, таким как сироп, сливки, йогурт, паста, мед и пищевое масло, проходить без налипаний и закупорок. Такая конструкция также снижает перепад давления на клапане, повышая общую эффективность системы.
Пневматический режим с подачей воздуха 0,4–0,6 МПа обеспечивает быстрый и повторяемый отклик клапана. Дополнительный интеллектуальный контроллер C-Top с одним или двумя бесконтактными переключателями обеспечивает обратную связь по положению, обеспечивая интеграцию с системами управления ПЛК или РСУ для полностью автоматизированных технологических линий.
| Параметр | Значение |
|---|---|
| Размер диапазона | 1” – 4” |
| Клапан материал тела | СС304/СС316Л |
| Герметичный материал | EPDM, силикон (SI), FKM |
| Рабочее давление | ≤ 0,8 МПа |
| Типы подключения | Приварной, Tri-Clamp, Резьбовой, Фланцевый |
| Отделка внутренней поверхности | Ra ≤ 0,4 мкм |
| Отделка внешней поверхности | Ra ≤ 0,6 мкм |
| Максимальная рабочая температура | 150°С |
| Давление подачи воздуха | 0,4 – 0,6 МПа |
| Соединение воздушной трубы | Р1/8' |
| Необязательный | Интеллектуальный контроллер C-Top с бесконтактными переключателями |
Все размеры и номинальное давление соответствуют международным санитарным нормам. Доступны специальные марки материалов, составы уплотнений, обработка поверхности и типы приводов. Свяжитесь с нашей командой инженеров для получения OEM- и ODM-решений, разработанных для вашей производственной линии.
| РАЗМЕР | d (мм) | D (мм) | K (мм) | L (мм) | H1 (мм ) | D1 (мм) | D2 (мм) | A (мм) | H (мм) |
|---|---|---|---|---|---|---|---|---|---|
| 1 ' | 22.4 | 25.4 | 50.5 | 107 | 86 | 100 | 94 | 86 | 396 |
| 1.5 ' | 35.1 | 38.1 | 50.5 | 67 | 80 | 100 | 94 | 86 | 396 |
| 2 ' | 47.8 | 50.8 | 64 | 89 | 100 | 115 | 105 | 86 | 424 |
| 2.5 ' | 59.5 | 63.5 | 77.5 | 100 | 118 | 150 | 140 | 86 | 485 |
| 3 ' | 72.2 | 76.2 | 91 | 113 | 131 | 170 | 160 | 108 | 531 |
| 3.5 ' | 84.9 | 88.9 | 106 | 125 | 148 | 185 | 175 | 133 | 570 |
| 4 ' | 97.6 | 101.6 | 119 | 148 | 180 | 200 | 190 | 133 | 610 |
Пневматические санитарные пробковые клапаны KONTE используются в широком спектре перерабатывающих отраслей промышленности. Гигиеничная конструкция клапана, коррозионностойкие материалы и способность работать с вязкими средами делают его подходящим для следующих отраслей.
Разгрузка резервуаров, передача продукта и перенаправление линий для производства молочных продуктов, соков, пива, вина, соусов и пищевого масла. Гладкое отверстие предотвращает перенос аромата между партиями. Узнайте больше о наших решениях в области клапанов для пищевой промышленности.
Стерильные линии передачи, подготовка буфера, обработка API и распределение WFI (воды для инъекций). Чистота поверхности корпуса Ra ≤ 0,4 мкм соответствует требованиям GMP и FDA. Ознакомьтесь с нашими приложениями для фармацевтических клапанов.
Обращение с кремами, лосьонами, гелями и эмульсиями, где чистота продукта и отсутствие загрязнений являются обязательными.
Передача мягких химикатов, растворителей и чистящих средств в системах, требующих коррозионностойкой конструкции из нержавеющей стали.
Каждый санитарный пробковый клапан KONTE перед отправкой проходит 100% проверку. Испытания включают испытания под давлением, испытания на герметичность, спектрометрический анализ материалов, измерение шероховатости поверхности, испытание на твердость и трехкоординатную проверку размеров. Все данные испытаний записываются с фотографиями и архивируются более 10 лет.
KONTE имеет сертификат системы менеджмента качества ISO 9001, а также CE, FDA, ATEX и другие международные сертификаты. Наша производственная база занимает площадь более 170 000 м², имеет более 500 станков с ЧПУ и более 300 сотрудников, что обеспечивает стабильное качество при больших объемах производства.
Мы предлагаем стандартную гарантию 12 месяцев с момента отгрузки или 18 месяцев с момента установки. Наша команда послепродажного обслуживания инициирует рассмотрение жалоб в течение 8 рабочих часов, а экстренные случаи рассматриваются в течение 4 часов.
Для клиентов, которым необходим быстрый локальный доступ, KONTE имеет 15 зарубежных складов в Азии, Европе и Америке, на которых имеется готовый запас основной продукции.
Этот клапан работает с водой, молоком, сливками, йогуртом, соком, пивом, сиропом, пищевым маслом, фармацевтическими растворами и мягкими химическими жидкостями. Корпус из нержавеющей стали SS316L в сочетании с уплотнениями из FKM, EPDM или силикона обеспечивает широкую химическую и термическую совместимость при температуре до 150°C.
Tri-Clamp является наиболее распространенным выбором в санитарных системах, поскольку он позволяет разбирать без инструментов для очистки, проверки и замены уплотнений. KONTE также предлагает сварные, резьбовые и фланцевые соединения в зависимости от конструкции вашей системы и требований к техническому обслуживанию.
Да. Пневмопривод работает при давлении воздуха 0,4–0,6 МПа. Добавление дополнительного интеллектуального контроллера C-Top с бесконтактными переключателями обеспечивает обратную связь о положении клапана в реальном времени, что обеспечивает прямую интеграцию с платформами автоматизации ПЛК или РСУ.
Да. Как завод по производству сантехнических пробковых клапанов с более чем 30-летним опытом производства, KONTE предлагает полный комплекс услуг OEM и ODM. Мы подгоняем материалы корпуса, составы уплотнений, обработку поверхности, стандарты соединений и конфигурации приводов в соответствии со спецификациями вашего проекта. Свяжитесь с нами и сообщите свои требования для индивидуального предложения.
Стандартные модели санитарно-плунжерных клапанов, хранящиеся на наших зарубежных складах, будут доставлены в течение нескольких дней. Для индивидуальных или крупных заказов обычно требуется 15–30 рабочих дней в зависимости от спецификаций и количества. Наша годовая производственная мощность превышает 1 миллион единиц арматуры.
Каждый клапан проходит многоэтапный процесс контроля качества, который включает спектрометрический анализ сырья, производственные проверки точности с помощью ЧПУ, а также окончательные испытания на давление и герметичность. Мы обеспечиваем 100% контроль и фотодокументацию для каждого заказа. Ознакомьтесь с нашим процессом контроля качества для получения более подробной информации.
