Что такое концентрический дроссельный клапан?

Концентрический дроссельный клапан — это промышленный клапан, используемый для перекрытия трубопровода и регулирования расхода. Он помогает повысить эффективность трубопроводных систем и также известен как дроссельный клапан с центральным уплотнением..

Оглавление

1. Определение

2. Основные компоненты

3. Принцип работы

4. Структура и особенности

5. Типы подключения

6. Выбор материала корпуса и седла

7. Методы срабатывания

8. Ключевые преимущества

9. Заключение

Ключевые слова: Дроссельный клапан , Концентрический дроссельный клапан , Преимущества

Посмотрите следующие видео для краткого обзора:

https://youtube.com/shorts/uXt_OHadD3Q

https://youtube.com/shorts/OTvLXxd6he8

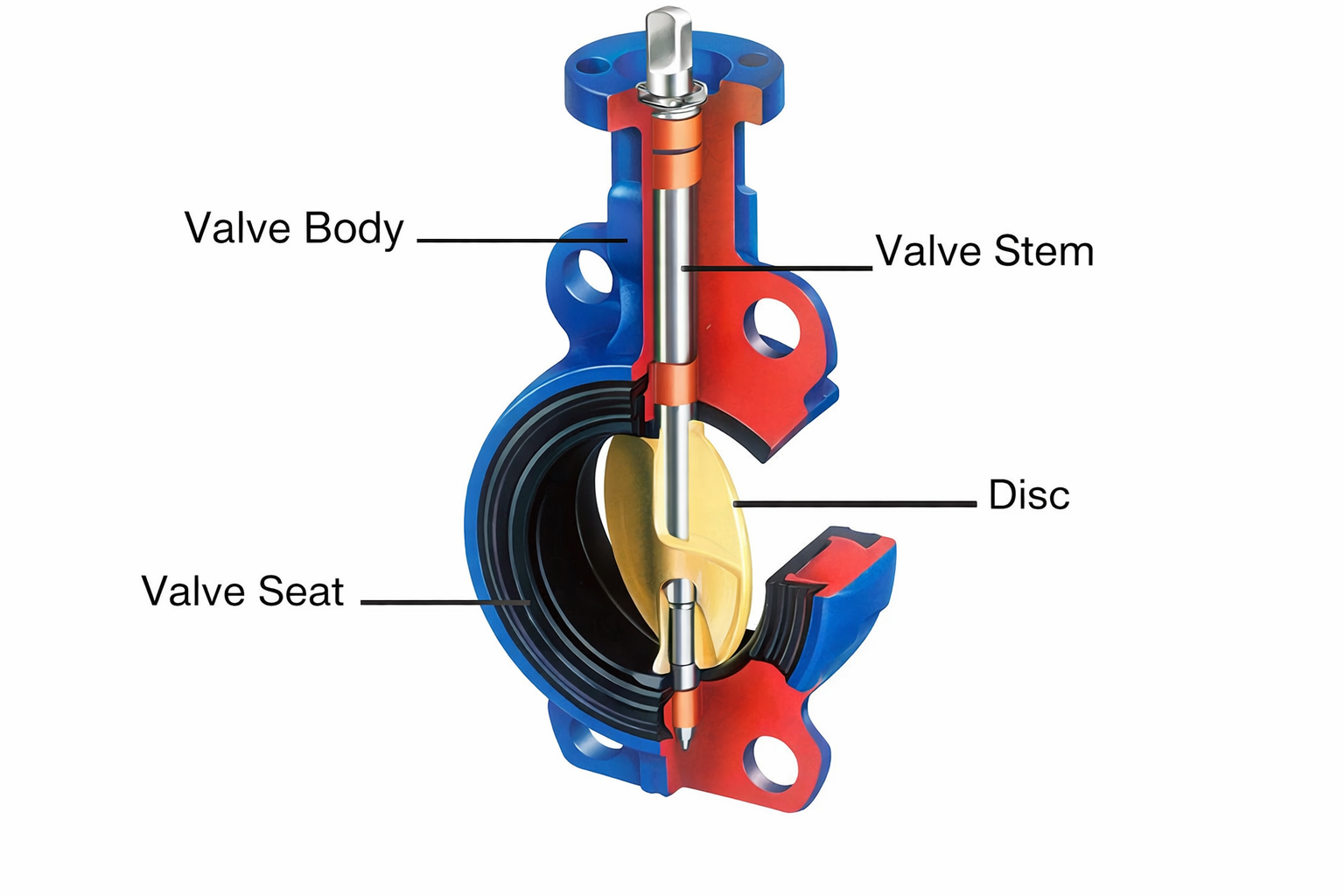

I. Основные компоненты концентрического поворотного затвора

Клапан в основном состоит из следующих четырех частей:

1. Корпус клапана. Основная конструкция клапана, обычно изготовленная из ковкого чугуна или нержавеющей стали, с седлом с резиновой футеровкой.

2. Диск: вращающаяся пластина, расположенная в центре трубопровода и действующая как элемент управления потоком . Его поверхность обычно полируется для уменьшения трения.

3. Седло: эластичное уплотнительное кольцо (например, из EPDM или PTFE), обеспечивающее герметичное закрытие и отсутствие утечек..

4. Шток: вал, который проходит через диск и передает крутящий момент от привода к диску.

II. Принцип работы

Операция проста и интуитивно понятна:

Когда привод (рукоятка, редуктор или привод) вращает шток, диск вращается соответственно:

Открытое положение: диск расположен параллельно потоку, что приводит к минимальному сопротивлению.

Закрытое положение: диск поворачивается на 90° и плотно прижимается к эластичному седлу, обеспечивая герметичность..

III. Структура и особенности

Структурные характеристики

В концентрическом дроссельном затворе ось штока, центр диска и осевая линия корпуса совпадают . Такое центральное выравнивание позволяет диску равномерно сжимать седло, обеспечивая равномерное уплотнение на 360°.

Ключевые особенности

1. Симметричная конструкция: обеспечивает двунаправленное уплотнение , допуская поток в любом направлении.

2. Конструкция с мягким уплотнением: используются эластичные материалы, такие как EPDM, NBR или PTFE.
Преимущества: Отличные характеристики уплотнения и низкий рабочий момент.
Ограничения: Не подходит для применения при высоких температурах (>150°C) или высоком давлении..

3. Компактная конструкция: меньше компонентов, легкая конструкция и простота установки.

4. Шток с защитой от выброса: повышает безопасность, предотвращая выбрасывание штока под давлением.

Типы подключения

В зависимости от требований к установке различают три основных типа:

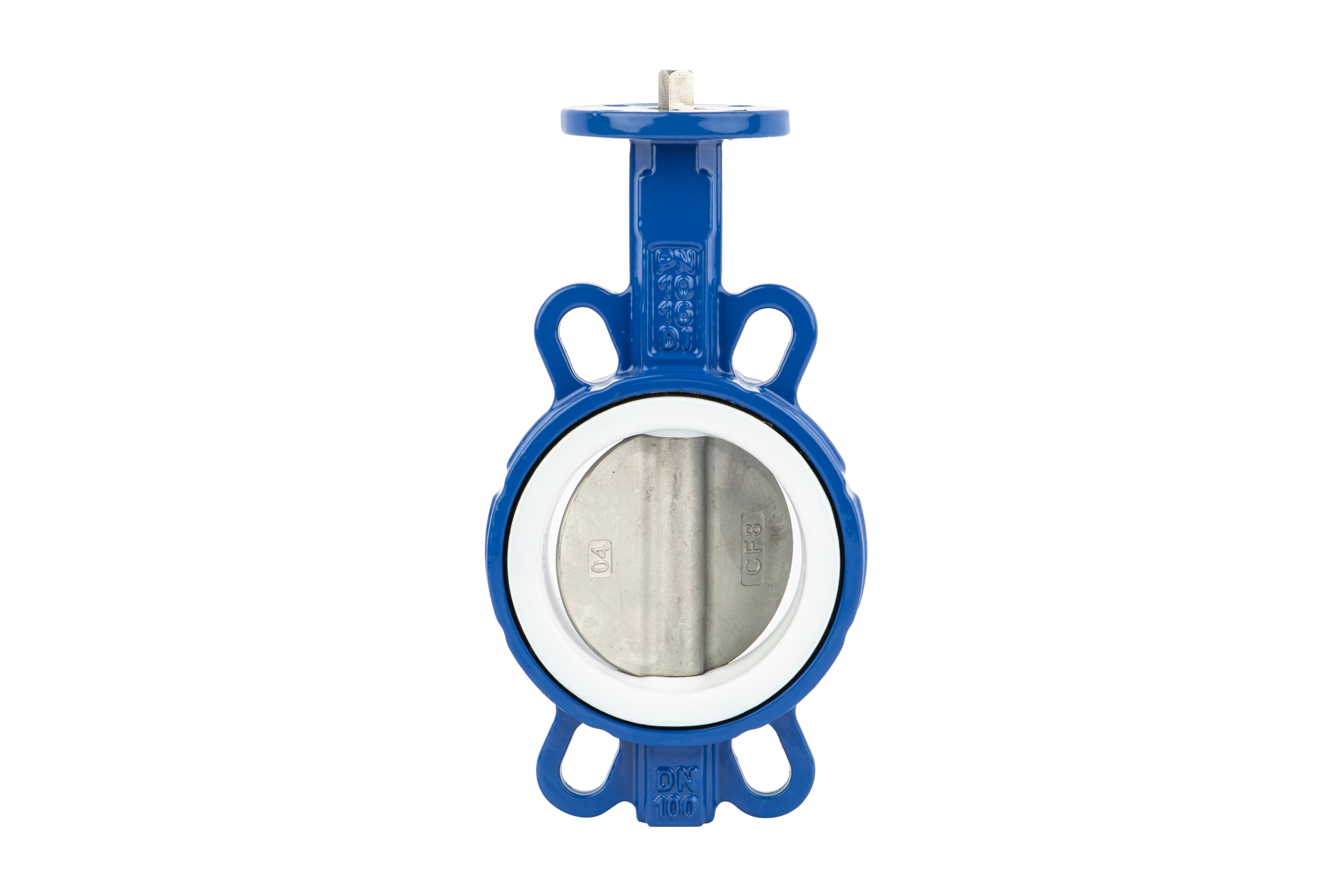

Тип пластины: устанавливается между двумя фланцами с помощью болтов; легкий и компактный.

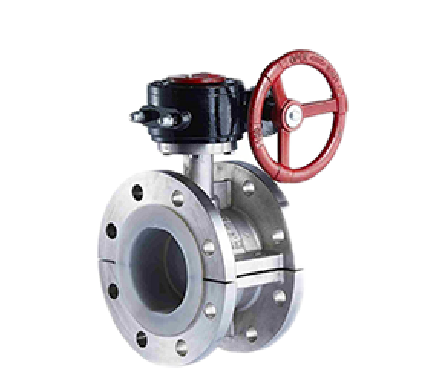

Фланцевый тип: оснащен фланцами для надежного соединения, подходит для больших диаметров..

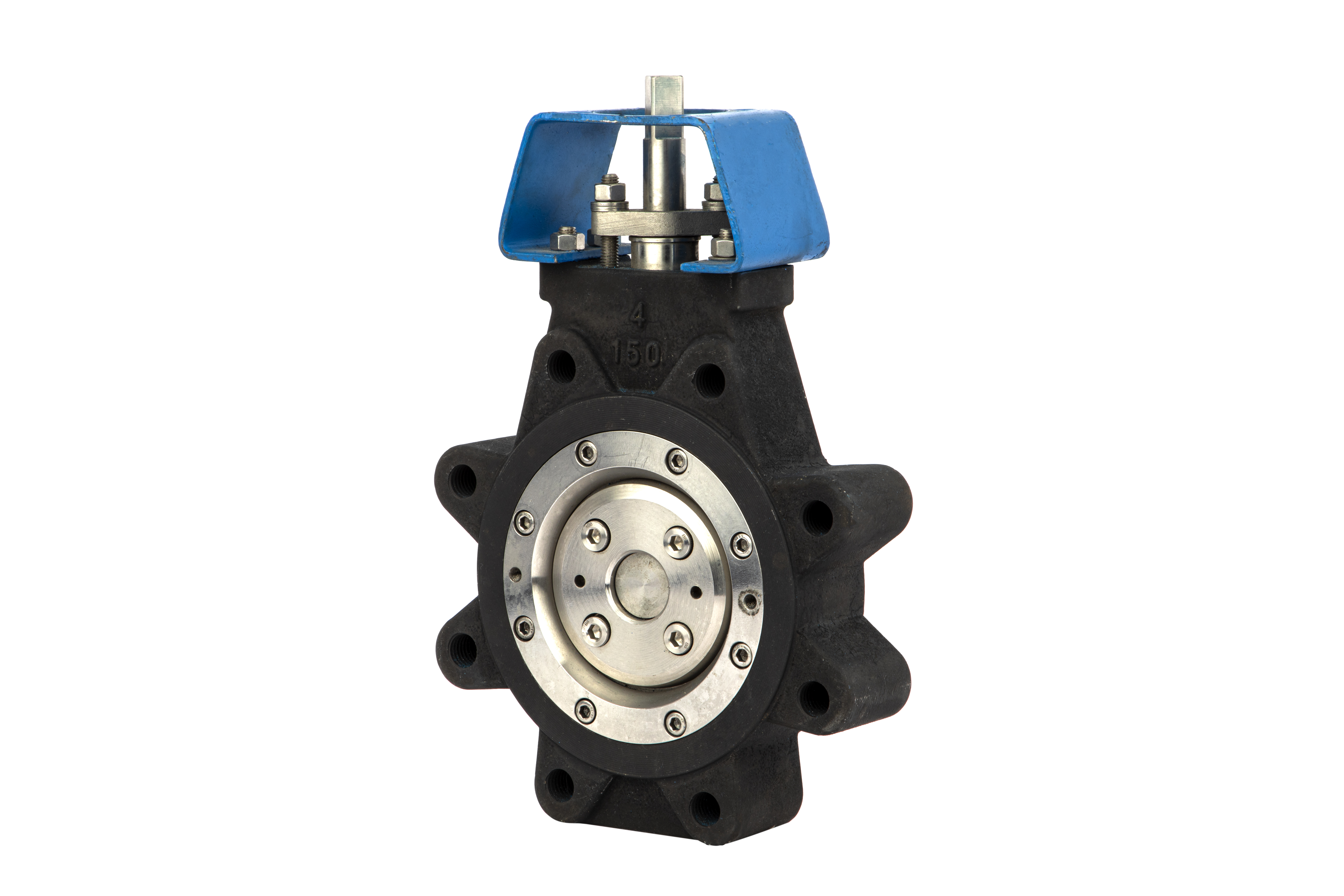

Тип наконечника: Имеет резьбовые вставки, идеально подходит для систем, требующих последующей разборки..

IV. Выбор материала корпуса и седла

1. Материалы корпуса клапана

• Нержавеющая сталь: отличная устойчивость к коррозии.

• Ковкий чугун: высокая прочность и экономичность.

• Углеродистая сталь: подходит для общепромышленного использования.

2. Материалы сидений

Ⅴ. Методы срабатывания

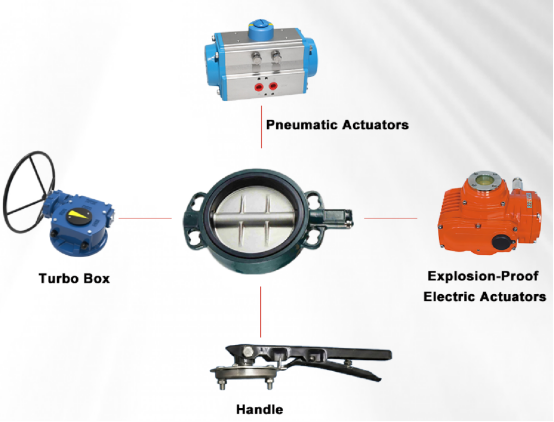

Возможны различные варианты срабатывания:

Ручка: Идеально подходит для небольших диаметров , простое ручное управление.

Редуктор: Обеспечивает более высокий крутящий момент для больших клапанов.

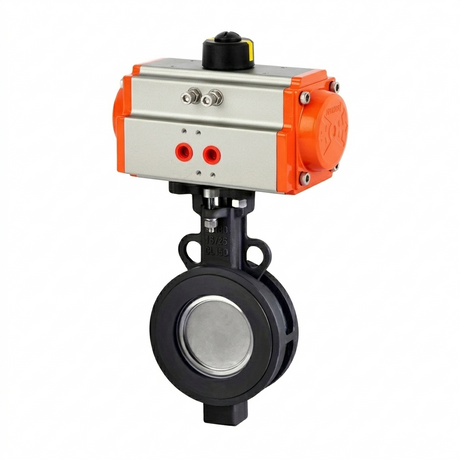

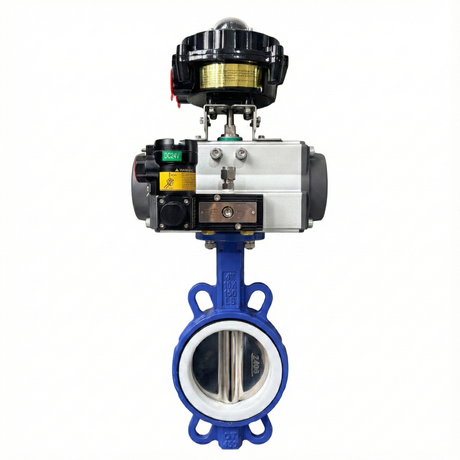

Пневматический привод: быстрый отклик , широко используется в системах автоматизации.

Взрывозащищенный электропривод: подходит для опасных сред с точным контролем.

Ⅵ. Почему стоит выбрать концентрический дроссельный клапан? (Основные преимущества)

• Экономичность: идеально подходит для применений с низким и средним давлением.

• Простота в эксплуатации: стабильная производительность и низкий крутящий момент.

• Низкие эксплуатационные расходы: сменное седло продлевает срок службы.

• Широкое применение: водоснабжение, очистка сточных вод, ОВКВ и промышленные системы.

Ⅶ. Заключение

Благодаря гибкому сочетанию материалов и множеству вариантов срабатывания концентрические дисковые затворы могут удовлетворить большинство требований по контролю расхода при низком и среднем давлении . При выборе клапана всегда учитывайте температуру среды, давление и потребности в автоматизации.
