Дроссельный клапан — это тип клапана, в котором используется открывающаяся и закрывающаяся часть дискового типа (бабочка) для вращения вперед и назад примерно на 90 ° для открытия, закрытия или регулирования потока среды, и это чрезвычайно важный компонент в системах управления жидкостью.
Ключевые компоненты и их роли
Принцип работы дисковых затворов
Рабочий процесс дроссельных заслонок
Методы срабатывания
Методы соединения
Часто задаваемые вопросы
Ключевые слова: клапан-бабочка , диск, принцип, пневматический, электрический.
Чтобы быстрее понять, вы можете посмотреть следующие видео:

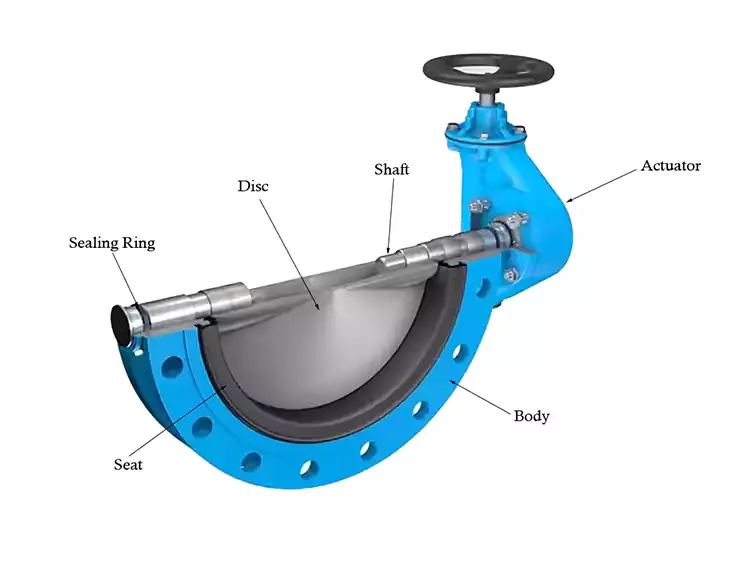

Корпус клапана: Основная конструкция клапана, которая выдерживает давление жидкости и соединяется с трубопроводом.
Диск: Закрывающая часть клапана, имеющая форму диска, напоминающая крыло бабочки, которая вращается вокруг центральной оси для отсечки жидкости или дросселирования.
Шток: Вал, который соединяет приводное устройство (например, ручку, червячную передачу или привод) с диском для передачи крутящего момента.
Седло: расположено на внутренней стенке корпуса клапана для обеспечения уплотняющей среды. Обычно оно изготавливается из резины ( мягкое уплотнение ) или металла ( жесткое уплотнение ).
Пара уплотнений: состоит из уплотнительного кольца диска и седла клапана и является «сердцем» уплотняющих характеристик клапана, обеспечивая «нулевую утечку» в закрытом состоянии.
Дроссельная заслонка представляет собой клапан класса вращения 1/4 (четвертьоборотный клапан) . Основной принцип заключается в контроле непрерывности жидкости или регулировании потока путем вращения тарелки клапана (диска) вокруг штока клапана.
Полностью открытое состояние: когда шток поворачивает диск на 90°, так что поверхность пластины параллельна оси трубы, сопротивление жидкости сводится к минимуму. В это время жидкость обтекает обе стороны диска.
Полностью закрытое состояние: когда поверхность пластины поворачивается перпендикулярно оси трубы, край диска плотно прилегает к седлу под давлением, образуя уплотнение, блокирующее путь жидкости.
Состояние регулирования: когда диск остается в любом положении от 0° до 90°, его можно использовать в качестве дроссельного клапана для регулирования скорости потока путем изменения площади отверстия.
Вращение дроссельной заслонки может быть достигнуто различными способами исполнения:

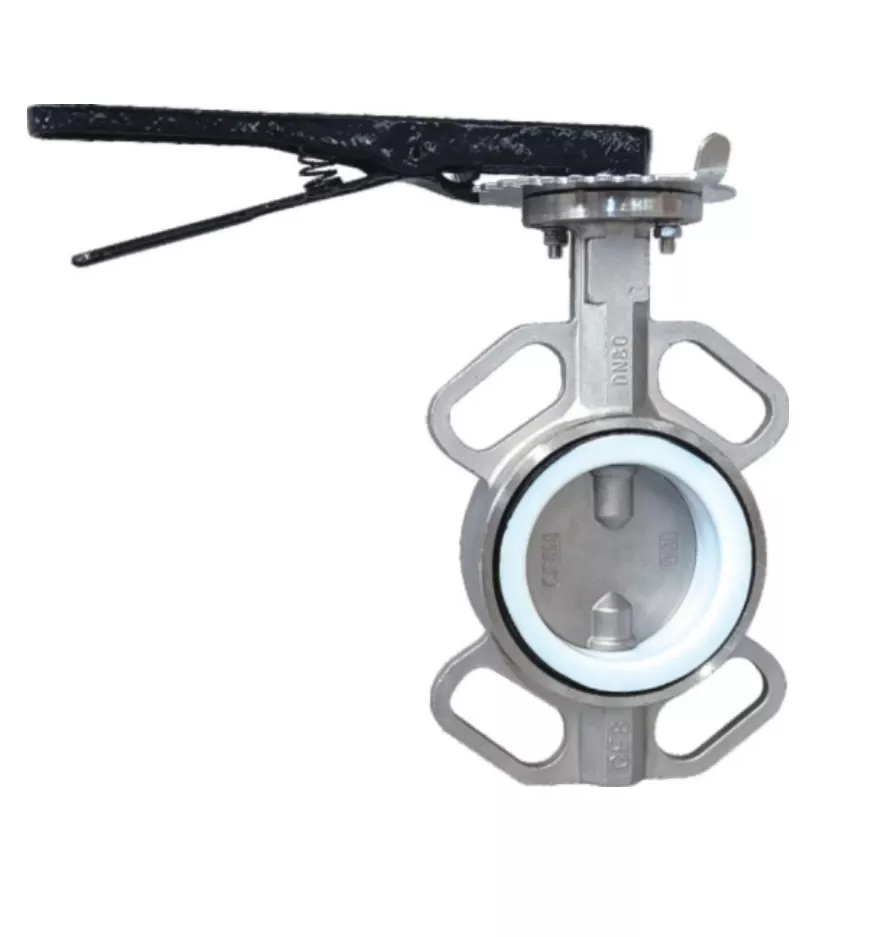

Вращение осуществляется с помощью ручной ручки или червячной коробки передач . Поскольку дисковые затворы имеют большой крутящий момент при больших диаметрах или высоком давлении, червячные редукторы обычно используются для упрощения работы и более точного управления за счет зубчатой передачи.

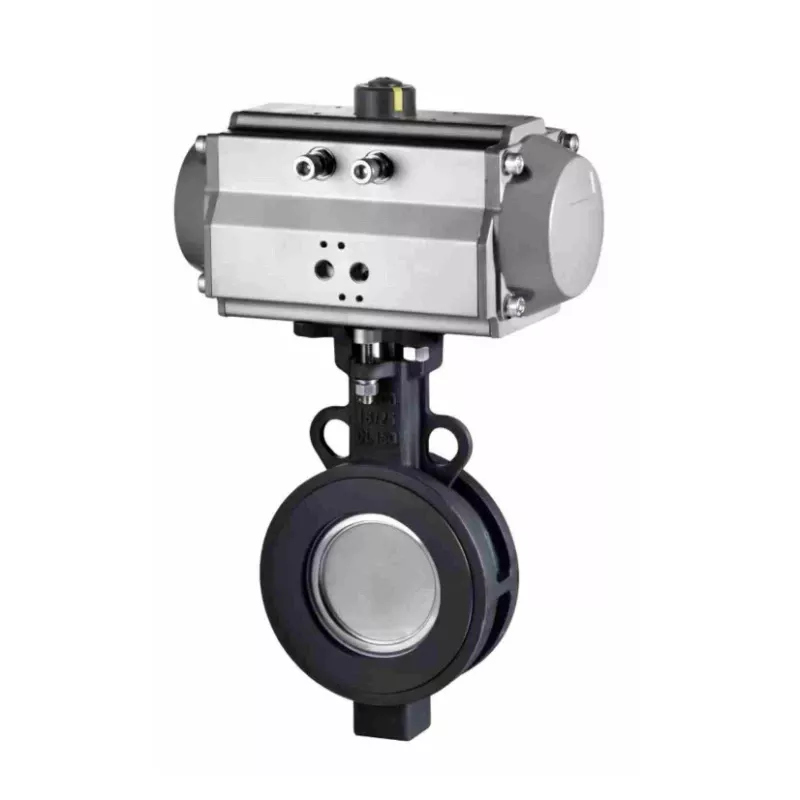

Это наиболее распространенная форма в промышленной автоматизации. Пневматический привод получает давление источника воздуха и преобразует линейное движение во вращательное с помощью поршневой или реечной конструкции.
Режимы действия: делятся на одностороннего действия (с пружинным возвратом, автоматически закрывается или открывается при потере воздуха) и двойного действия (требуется источник воздуха для открытия и закрытия).

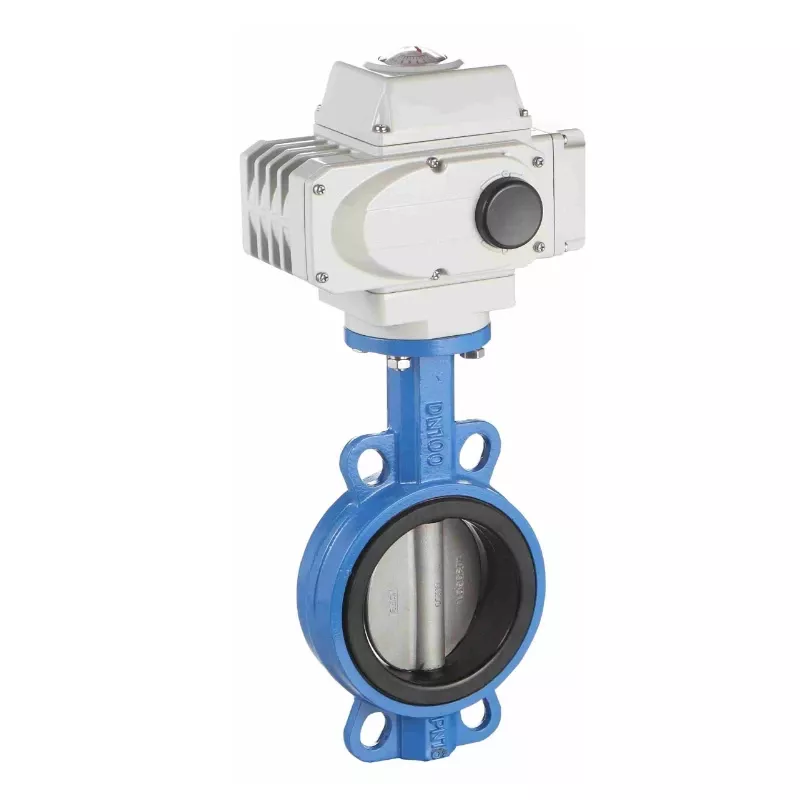

Электродвигатель приводит в действие редукционный механизм для вращения штока клапана, что подходит для случаев, когда требуется управление электрическим сигналом на большом расстоянии или когда прокладка воздушных труб неудобна.
Выбор правильного метода соединения жизненно важен для стабильности и герметизации трубопроводной системы. Четыре основных метода подключения:
Определение: Корпус клапана не имеет фланцев с обеих сторон; Во время установки он зажимается между двумя фланцами трубы с помощью длинных болтов.
Особенности: Этот метод самый легкий, экономичный и занимает минимум места. Он подходит для систем водоочистки или кондиционирования воздуха , где пространство ограничено и вес конструкции имеет значение.

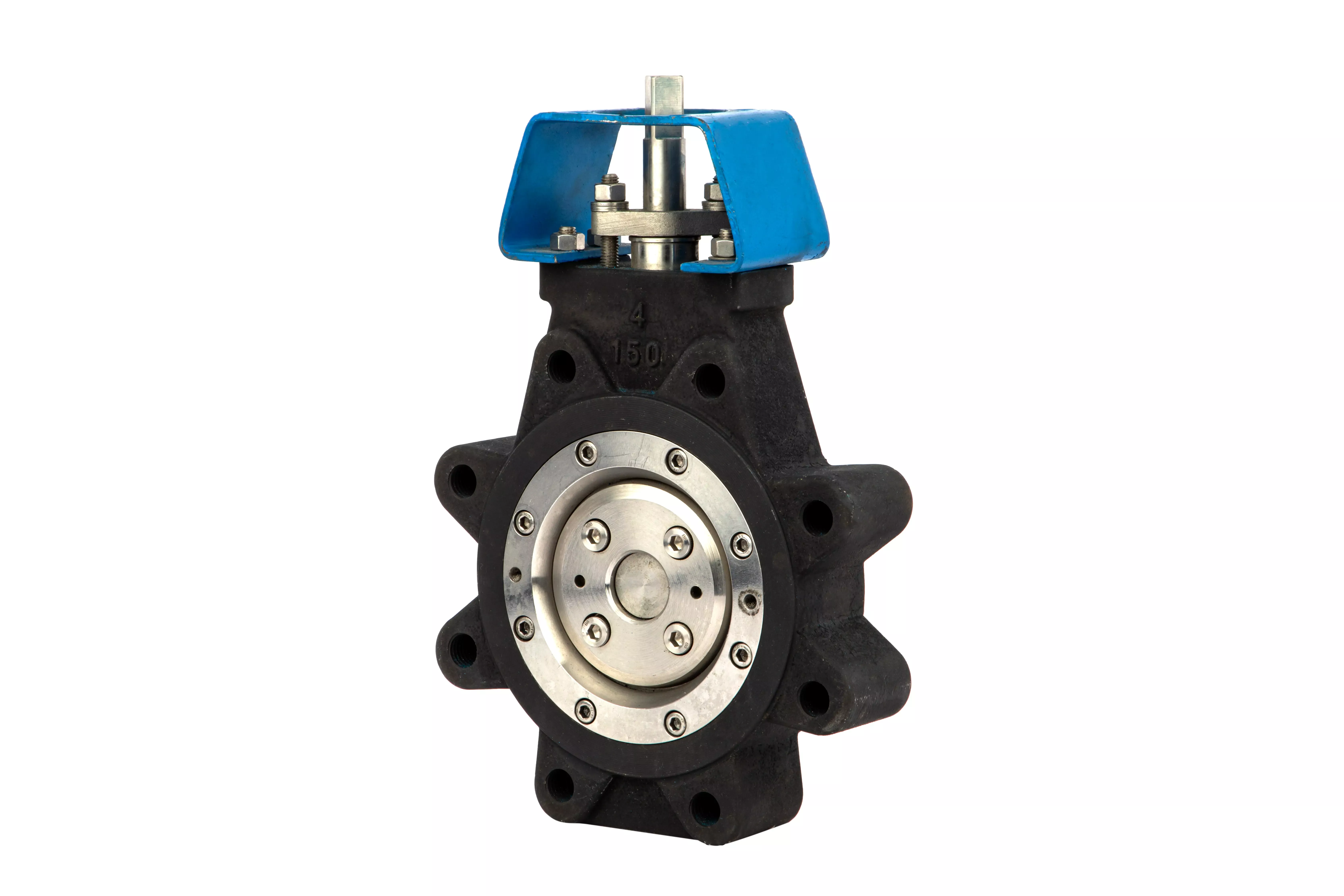

Определение: На внешнем крае корпуса клапана имеются выступы с резьбовыми отверстиями. В отверстия проушин с обеих сторон ввинчиваются болты для фиксации клапана к фланцам.
Особенности: В отличие от пластинчатого типа, соединение с проушиной позволяет разбирать выходной трубопровод, не влияя на давление на другой стороне (тупиковое обслуживание), обеспечивая большую гибкость и безопасность при обслуживании системы.

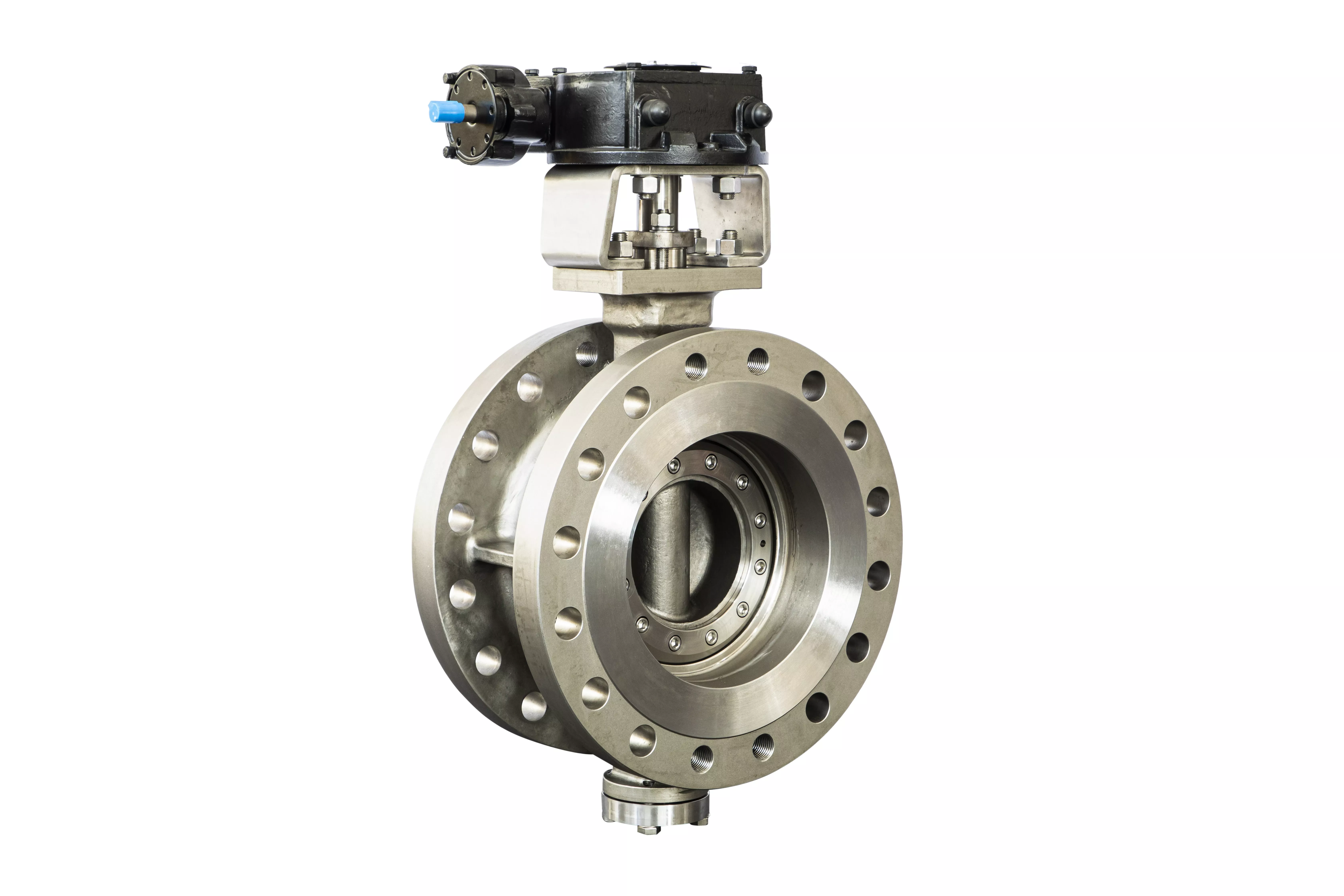

Определение: Корпус клапана имеет на обоих концах собственные фланцы, которые соединяются поперек с фланцами трубы с помощью болтов.
Особенности: Это самый традиционный и надежный способ подключения. Он имеет равномерное напряжение на уплотняющей поверхности и высокую способность выдерживать давление. Широко используется в муниципальных трубопроводных сетях и системах оборотного водоснабжения электростанций.

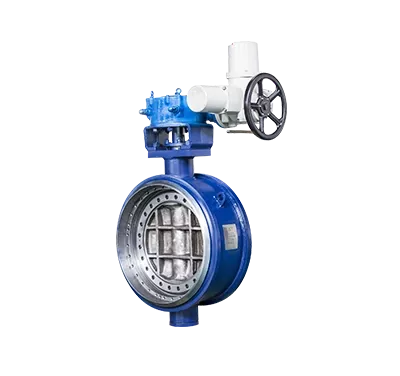

Определение: Оба конца корпуса клапана обрабатываются сварочными канавками и привариваются непосредственно к концам трубы.
Особенности: Это обеспечивает физическое соединение с нулевой утечкой, устраняя риск утечки, вызванной ослабленными болтами. Это предпочтительное решение для суровых условий в нефтяной, химической и энергетической промышленности.
1. Можно ли использовать дроссельные заслонки для регулирования или они ограничиваются включением/выключением?
Поворотные затворы можно использовать как для двухпозиционного регулирования, так и для основного регулирования расхода, но они не подходят для точного регулирования.
2. Чем отличаются материалы/поверхности промышленных и санитарно-гигиенических дроссельных заслонок?
В промышленных клапанах используется чугун/углеродистая сталь с шероховатой поверхностью; в сантехнических клапанах используется нержавеющая сталь 316L с зеркальной полировкой.
3. В чем разница в конструкции/уплотнении промышленных и санитарно-гигиенических дроссельных заслонок?
В промышленных клапанах используются межфланцевые/фланцевые соединения, допускающие микроутечки; В санитарных клапанах используются зажимы с быстрой загрузкой, они не имеют мертвых зон и используют уплотнения, одобренные FDA.
4. Одинаковы ли требования к очистке промышленных и санитарно-гигиенических дроссельных заслонок?
Нет. Промышленная арматура не требует частой разборки и промывки; санитарные клапаны должны поддерживать CIP/SIP и требовать проверки очистки после каждого использования.
