Клапаны с угловым седлом стали важными компонентами современных промышленных систем управления жидкостями, обеспечивая превосходные характеристики в условиях высоких температур и высокого давления. В этом подробном руководстве рассматриваются важные особенности, которые делают пневматические клапаны с наклонным седлом предпочтительным выбором в фармацевтической, пищевой, химической и обрабатывающей промышленности. Мы изучаем динамику потока, характеристики материалов, включая угловые седла из нержавеющей стали , а также показатели производительности, которые напрямую влияют на эффективность работы. Независимо от того, являетесь ли вы специалистом по закупкам, инженером-технологом или руководителем предприятия, понимание этих ключевых особенностей поможет оптимизировать выбор клапанов и конструкцию системы.
Введение
Что такое клапаны с угловым седлом?
Ключевые характеристики потока
Выбор материала и строительство
Факторы производительности
Приложения и промышленное использование
Выбор углового седла клапана
Обслуживание и долговечность
Заключение
Часто задаваемые вопросы
В современных сложных промышленных условиях выбор клапанов может существенно повлиять на эффективность процесса, качество продукции и эксплуатационные расходы. Поршневые клапаны с наклонным седлом представляют собой универсальные решения, сочетающие исключительные характеристики потока с прочной конструкцией и надежной работой. В отличие от традиционных проходных или шаровых кранов, эти клапаны обладают уникальными преимуществами, которые делают их незаменимыми в приложениях, требующих высоких скоростей потока, минимального падения давления и увеличенного срока службы.
Рынок клапанов с наклонным седлом пережил значительный рост, обусловленный растущими требованиями к автоматизации и строгими гигиеническими требованиями в санитарных применениях. По мере того как отрасли развиваются в сторону более разумных и эффективных процессов, понимание технических характеристик и эксплуатационных характеристик этих клапанов становится решающим для принятия обоснованных решений о покупке.
Клапаны с угловым седлом представляют собой двухходовые регулирующие клапаны, характеризующиеся характерной угловой конструкцией корпуса, в которой впускные и выпускные отверстия образуют острый угол, обычно от 45° до 90°. Такая геометрическая конфигурация создает обтекаемый путь потока, который сводит к минимуму турбулентность и потерю давления, что делает их идеальными для применений, требующих высокой пропускной способности в компактных установках.
В этих клапанах используется поршень с пневматическим приводом, который приводит уплотнение (обычно из ПТФЭ или ЭПДМ) к коническому седлу. Когда к приводу подается сжатый воздух, поршень поднимает уплотнение с седла, позволяя среде проходить через него. Угловая конструкция гарантирует, что путь потока остается беспрепятственным, обеспечивая практически неограниченный поток при полностью открытом положении.
Konte Valve специализируется на производстве высококачественных клапанов с наклонным седлом, предназначенных для требовательных промышленных применений, предлагая как стандартные, так и индивидуальные решения для удовлетворения конкретных технологических требований.
Одним из наиболее значительных преимуществ пневматических клапанов с наклонным седлом является их исключительно высокий коэффициент расхода. Угловая конструкция корпуса создает прямой путь потока с минимальными изменениями направления, что приводит к:
Более высокие значения Cv по сравнению с проходными или мембранными клапанами аналогичного размера.
Уменьшение падения давления на клапане, повышение энергоэффективности.
Более высокие скорости потока позволяют сократить время цикла в пакетных процессах.
| Тип клапана | Относительное значение Cv | Перепад давления | Траектория |
|---|---|---|---|
| Угловой клапан сиденья | 100% (базовый уровень) | Низкий | Оптимизированный |
| Шаровой клапан | 60-70% | Высокий | Извилистый |
| Диафрагмный клапан | 70-80% | Умеренный | Ограниченный |
| Шаровой клапан | 90-95% | Очень низкий | Прямой (открытый) |
Гладкий наклонный путь потока сводит к минимуму турбулентность, что особенно важно при работе с:
Вязкие среды , требующие условий ламинарного течения.
Высокотемпературные жидкости, в которых кавитация может привести к повреждению
Жидкости, содержащие частицы , которые могут оседать или вызывать износ в областях с низкой скоростью.
Клапаны с угловым седлом из нержавеющей стали представляют собой отраслевой стандарт устойчивости к коррозии и долговечности. Пневматические сварные угловые седельные клапаны Konte из нержавеющей стали выпускаются в нескольких классах, соответствующих требованиям применения:
Нержавеющая сталь 316L:
Превосходная коррозионная стойкость в кислых и хлоридных средах
Отлично подходит для применения в фармацевтической и пищевой промышленности.
Соответствует санитарным стандартам FDA и 3A.
Диапазон температур: от -10°C до +180°C.
Нержавеющая сталь 304:
Экономичный вариант для общепромышленного использования.
Хорошая коррозионная стойкость в большинстве сред
Подходит для воды, пара и нейтральных химикатов.
Диапазон температур: от -10°C до +160°C.

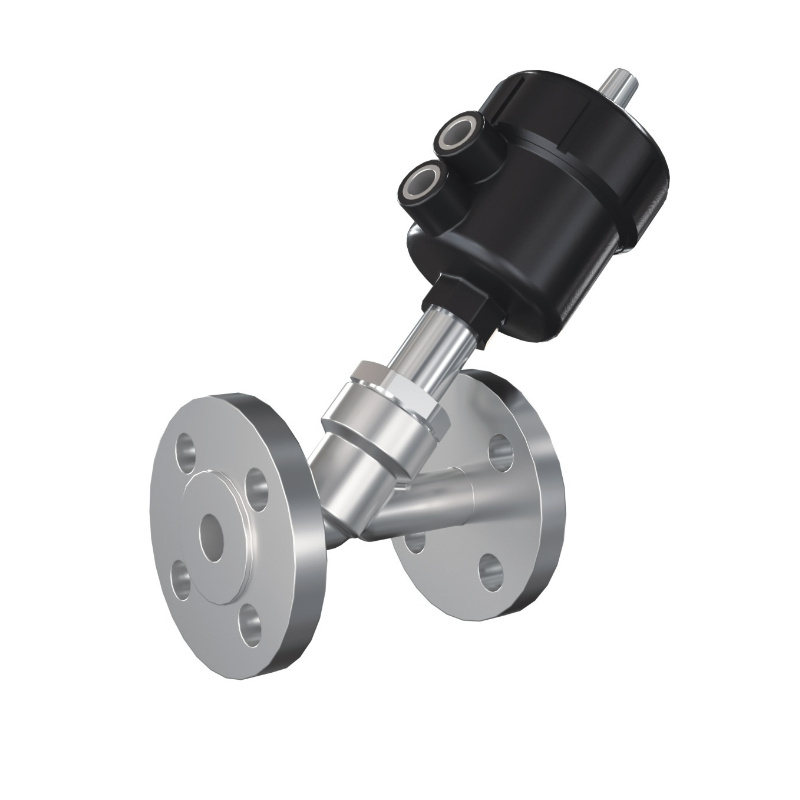

Для применения в агрессивных химических средах пластиковые пневматические фланцевые угловые седла обеспечивают исключительную химическую стойкость:
ПВДФ (поливинилиденфторид):
Выдающаяся стойкость к кислотам, основаниям и органическим растворителям.
Температурная стабильность до +140°C
Идеально подходит для полупроводниковой и химической промышленности.
ПП (полипропилен):
Экономичное решение для неагрессивных химикатов
Подходит для очистки воды и гальваники.
Диапазон температур: от 0°C до +90°C
Производительность и долговечность сантехнических регулирующих угловых седельных клапанов во многом зависят от выбора материала уплотнения:
| потока Материал уплотнения | Диапазон температур | Химическая совместимость | Наилучшие области применения |
|---|---|---|---|
| PTFE | от -30°С до +200°С | Отличный (универсальный) | Химия, пар, фармацевтика |
| Epdm | от -40°С до +150°С | Хорошо (не для масел) | Вода, пар, пищевая промышленность |
| ФКМ (Витон) | от -20°С до +200°С | Отлично (масла, топливо) | Нефть, растворители, высокотемпературные |
| Силикон | от -60°С до +180°С | Умеренный | Еда, напитки, чистый пар |
Пневматические клапаны с наклонным седлом обеспечивают быстрое срабатывание, что крайне важно для применений, требующих:
Быстрое отключение в экстренных ситуациях
Точное дозирование при пакетной обработке
Быстрая езда на велосипеде в автоматизированных системах

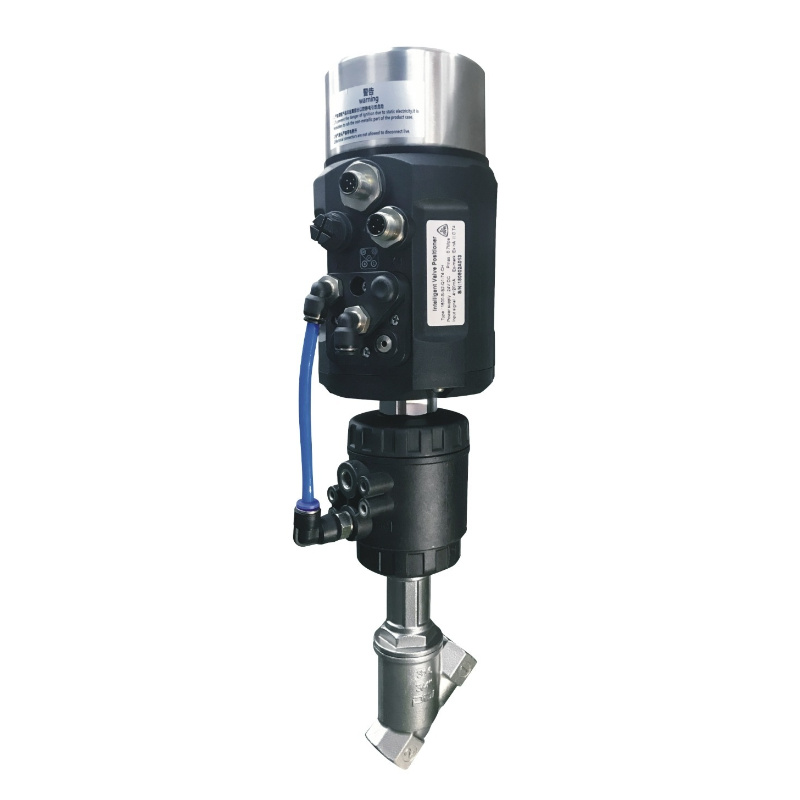

Типичное время открытия/закрытия составляет от 0,1 до 2 секунд, в зависимости от размера привода и давления воздуха. Регулируемые пневматические угловые седла с резьбой Konte оснащены регулируемыми ограничителями хода для оптимизации характеристик отклика.
Максимальные эксплуатационные характеристики поршневых клапанов с наклонным седлом :
Рабочее давление: до 16 бар (232 фунта на кв. дюйм)
Рабочая температура: от -10°C до +180°C (в зависимости от материалов)
Давление воздуха в приводе: 4–8 бар (58–116 фунтов на квадратный дюйм)
Современные сантехнические регулирующие угловые седла клапаны обеспечивают герметичное перекрытие за счет:
Самоцентрирующаяся конструкция поршня, обеспечивающая оптимальное выравнивание уплотнения.
Подпружиненный возвратный механизм, обеспечивающий постоянную силу уплотнения.
Коническая геометрия седла обеспечивает линейный контакт и надежное уплотнение.
Типичная скорость утечки: <0,01% от Cv (возможность отключения класса VI)
Санитарные угловые седла клапанов превосходны в гигиенических применениях благодаря:
Гладкие внутренние поверхности без щелей, предотвращающие рост бактерий.
Совместимость с CIP/SIP для автоматической очистки и стерилизации.
Материалы, соответствующие требованиям FDA, обеспечивают безопасность продукции.
Конструкция без мертвых зон, минимизирующая риск загрязнения
Общие области применения включают: переработку молочных продуктов, пивоварение, производство безалкогольных напитков, производство соков и линии розлива.
Фармацевтический сектор требует самых высоких стандартов чистоты, поэтому угловые седла из нержавеющей стали с электрополированной отделкой необходимы для:
Системы WFI (вода для инъекций)
Производство и распределение чистого пара
Процессы производства API
Системы ферментации и клеточных культур
Контроль качества Konte Valve обеспечивает соответствие требованиям cGMP и протоколам проверки.
Клапаны с угловым седлом безопасно справляются с агрессивными химическими веществами благодаря:
Химически стойкие материалы (ПВДФ, ПТФЭ, Хастеллой)
Возможность работы при высоких температурах для реакционных сосудов
Возможность работы как с жидкими, так и с газообразными средами.
Устойчивость к тепловому удару и езде на велосипеде
Преимущества применения высокотемпературного пара:
Отличная совместимость с тепловым расширением
Минимальная термическая нагрузка на уплотнительные компоненты
Быстрое удаление конденсата, предотвращающее гидроудар
Увеличенный срок службы в циклических температурных условиях
Konte предлагает несколько вариантов подключения :
Резьбовые соединения : NPT, BSP – идеально подходят для небольших размеров (DN8–DN50), простая установка.
Фланцевые соединения : стандарты DIN, ANSI, JIS — для больших размеров и приложений с высоким давлением.
Сварные соединения: Гигиенические применения, требующие постоянных герметичных соединений.
Правильный размер клапана обеспечивает оптимальную производительность:
Рассчитайте требуемый Cv на основе расхода и перепада давления.
Учитывайте будущие потребности в мощности (рекомендуется запас в 20–30 %)
Учитывайте влияние вязкости на коэффициент текучести.
Проверьте размер привода с учетом рабочего давления и коэффициентов безопасности.
Современные предложения поставщиков пневматических угловых седельных клапанов включают в себя:
Управление включением/выключением: простое двухпозиционное управление.
Модулирующее управление: пропорциональное позиционирование для регулирования расхода.
Обратная связь по положению: встроенные датчики для мониторинга процесса
Конфигурации отказоустойчивости: НЗ (нормально закрытый) или НО (нормально открытый).
Качественные поршневые клапаны с наклонным седлом обеспечивают увеличенный срок службы:
Типичный срок службы циклов: от 500 000 до 2 000 000 циклов.
Интервал замены уплотнений: 1–3 года в зависимости от применения.
Техническое обслуживание привода: Минимальное – периодическая смазка движущихся частей.
Ожидаемый срок службы: 10-15 лет при правильном обслуживании.
Чтобы максимизировать производительность и долговечность:
Регулярный осмотр: проверьте наличие утечек, необычного шума или замедленной работы.
Замена уплотнений: заменяйте уплотнения через рекомендованные интервалы времени или при возникновении утечек.
Техническое обслуживание привода: Обеспечьте правильное давление воздуха и смазку.
Очистка системы: используйте возможности CIP/SIP для предотвращения накопления
Документация: ведение записей об обслуживании для обеспечения соответствия нормативным требованиям.
Сервисная команда Konte обеспечивает всестороннюю поддержку, включая обучение техническому обслуживанию, поставку запасных частей и технические консультации.
Клапаны с угловым седлом представляют собой сложное решение для управления промышленными жидкостями, сочетающее в себе превосходные характеристики потока, универсальный выбор материалов и надежную работу в сложных условиях. Их уникальная конструкция предлагает ощутимые преимущества, включая снижение перепада давления, более быстрое срабатывание, превосходную очищаемость и увеличенный срок службы — все это способствует повышению эффективности процесса и снижению совокупной стоимости владения.
При выборе клапанов для вашего применения партнерство с опытным производителем клапанов с наклонным седлом, таким как Konte, обеспечивает доступ к качественной продукции, техническим знаниям и всесторонней поддержке. При правильном выборе, установке и обслуживании эти клапаны прослужат долгие годы и оптимизируют производительность вашего технологического процесса.
Поскольку отрасли продолжают развиваться в направлении большей автоматизации, эффективности и устойчивости, пневматические клапаны с наклонным седлом будут оставаться в авангарде технологий управления жидкостью, предлагая производительность и надежность, необходимые современному производству.
Для получения дополнительной информации о выборе клапана или ознакомления с полным ассортиментом продукции Konte свяжитесь с командой специалистов по клапанам, которые могут предложить индивидуальные решения для ваших конкретных требований.
Вопрос 1: В чем основное преимущество клапанов с наклонным седлом перед проходными клапанами?
Клапаны с угловым седлом обеспечивают значительно более высокие коэффициенты расхода (Cv) и меньшие перепады давления благодаря обтекаемому пути потока. Они также обеспечивают более высокую скорость срабатывания и лучше подходят для высокотемпературных применений, что делает их более эффективными для процессов с паром, горячей водой и высокими расходами.
Вопрос 2: Можно ли использовать клапаны с наклонным седлом для регулирования расхода или только для включения/выключения?
Хотя в первую очередь предназначены для двухпозиционных применений, они могут обеспечить эффективное модулирующее управление. санитарные регулирующие угловые седла клапаны с приводами, оснащенными позиционером, Они обеспечивают хороший диапазон регулирования (обычно от 10:1 до 20:1) и точную регулировку расхода для процессов, требующих переменных скоростей потока.
В3: Как мне выбрать между клапанами с угловым седлом из нержавеющей стали и пластиком?
Выбирайте угловые седла из нержавеющей стали для общепромышленного применения, высоких температур (до 180°C), пара и гигиенических применений в пищевой/фармацевтической промышленности. Выбирайте пластиковые клапаны (ПВДФ/ПП) для высококоррозионных химикатов, систем сверхчистой воды или в случаях, когда химическая совместимость с нержавеющей сталью ограничена.
Вопрос 4: Какое техническое обслуживание требуется для пневматических клапанов с наклонным седлом?
Техническое обслуживание минимально, но должно включать: периодическую проверку на предмет утечек, замену уплотнений каждые 1–3 года или после 500 000+ циклов, обеспечение надлежащего давления воздуха в приводе (4–8 бар) и регулярную очистку CIP/SIP в санитарных условиях. Большинство неисправностей связано с износом уплотнений, который легко устранить с помощью сменных комплектов.
Вопрос 5: На какие сертификаты мне следует обратить внимание при покупке клапанов с наклонным седлом?
Для санитарных применений обратите внимание на соответствие FDA, санитарным стандартам 3A и сертификацию EHEDG. Для оборудования, работающего под давлением, обеспечьте маркировку CE и соответствие PED. Сертификаты Konte подтверждают соответствие международным стандартам качества и безопасности, обеспечивая гарантию надежности продукции и соответствия нормативным требованиям.
