Устранение мертвого пространства. Основным фактором использования донного клапана санитарного промывочного бачка является устранение «мертвых зон», где продукт может застаиваться.
Требования, специфичные для отрасли: Фармацевтическая промышленность требует стерильности (ASME BPE), тогда как пищевая и молочная промышленность уделяет особое внимание контролю вязкости и быстрому обслуживанию.
Гибкость срабатывания: Выбор между ручными и пневматическими донными клапанами санитарного резервуара зависит от масштаба автоматизации и безопасности.
Логика установки: возможность регулировки корпуса на 360° и конструкция «Pad Radius» необходимы для уменьшения ошибок при установке и обеспечения полного дренажа.
Термин «санитарный» выходит далеко за рамки простой полировки. Для донного клапана резервуара он представляет собой набор принципов проектирования, разработанных для обеспечения абсолютной чистоты продукта, полной дренируемости и надежной очистки. Эти функции не являются дополнительными дополнениями; они имеют основополагающее значение для предотвращения загрязнения и максимизации выхода продукции в отраслях с высокой чистотой.
Наиболее существенным недостатком стандартного клапана для донной части резервуара является образование «кармана» или мертвого пространства между внутренней стенкой резервуара и уплотнительной поверхностью клапана. Конструкция для скрытого монтажа устраняет эту проблему. Входное отверстие клапана, известное как подушечка, имеет определенный радиус, который идеально соответствует кривизне выпуклого дна резервуара. При приварке или креплении болтами отверстие клапана полностью прилегает к внутренней поверхности резервуара. Это создает плавный переход, позволяя силе тяжести втягивать каждую каплю продукта в клапан, обеспечивая полный дренаж и предотвращая образование скоплений, в которых могут размножаться бактерии.
Хотя нержавеющая сталь 316L является стандартным материалом для большинства санитарных применений из-за ее превосходной коррозионной стойкости, некоторые процессы требуют большего. Внутренние поверхности высококачественного нижнего клапана санитарно-промывочного резервуара обычно механически полируются до чистой поверхности, часто 20 Ra (0,5 мкм) или выше, и могут быть подвергнуты электрополировке для получения еще более гладкой и легко очищаемой поверхности. Для сильнокоррозионных сред, таких как солевые растворы высокой концентрации, некоторые кислоты или агрессивные чистящие средства, производители могут использовать альтернативные сплавы:
Хастеллой (C-276, C-22): обеспечивает превосходную стойкость к широкому спектру агрессивных химикатов, включая сильные кислоты и хлориды.
AL-6XN: Супераустенитная нержавеющая сталь с высокой устойчивостью к хлоридной точечной и щелевой коррозии.
Титан: используется в тех случаях, когда требуется как высокая прочность, так и исключительная коррозионная стойкость, особенно в средах, содержащих хлориды.
Прослеживаемость материалов, подтвержденная протоколами испытаний материалов (MTR), не подлежит обсуждению для обеспечения соответствия и безопасности.
Тонкой, но важной особенностью профилактического обслуживания является конструкция кронштейна «открытый фонарь». Это компонент, который соединяет корпус клапана с приводом. В отличие от цельного закрытого кронштейна, открытый фонарь имеет видимые вырезы. Эти окна позволяют операторам визуально осматривать шток клапана и его уплотнения. Если первичное уплотнение штока начинает выходить из строя, продукт попадает в область фонаря, обеспечивая немедленное и видимое предупреждение об утечке, прежде чем она может увеличиться, поставить под угрозу всю партию или создать угрозу безопасности.
Сертификаты являются основой доверия к сантехническим компонентам. Авторитетные производители донных клапанов для санитарных резервуаров разрабатывают свою продукцию в соответствии со строгими отраслевыми стандартами:
Санитарные стандарты 3-A. Сертификация 3-A, ориентированная в первую очередь на пищевую, безалкогольную и молочную промышленность, гарантирует, что конструкция клапана не имеет щелей и легко очищается.
ASME BPE (Биотехнологическое оборудование): Золотой стандарт для фармацевтических и биотехнологических приложений. Он определяет критерии для материалов, конструкции, изготовления, обработки поверхности и дренируемости для обеспечения асептической целостности.
Класс VI USP: Этот стандарт распространяется на эластомеры и полимеры (уплотнения, прокладки, диафрагмы). Он удостоверяет, что эти материалы нетоксичны и не выделяют вредные вещества в продукт после прохождения строгих испытаний на биологическую реактивность.
Универсальность донного клапана санитарного резервуара подтверждается его широким распространением в различных отраслях промышленности. Однако конкретные требования каждого сектора диктуют идеальную конфигурацию клапана, выбор материала и эксплуатационные характеристики.
В фармацевтическом и биотехнологическом производстве основными проблемами являются стерильность и предотвращение перекрестного загрязнения. Партия дорогостоящего биологического препарата может стоить миллионы, поэтому абсолютная целостность продукта имеет первостепенное значение. Здесь основное внимание уделяется принципам асептического дизайна.
Асептическая целостность. Клапаны должны быть спроектированы так, чтобы выдерживать высокотемпературные циклы «пар на месте» (SIP) без ущерба для целостности уплотнения. Материалы должны соответствовать стандартам ASME BPE.
Нулевые потери продукта. Для дорогостоящих жидкостей небольшого объема решающее значение имеет полный дренаж. Конструкция для скрытого монтажа обеспечивает максимальное извлечение продукта, что имеет решающее значение для экономики процесса.
Общие области применения: биореакторы, ферментационные резервуары, резервуары для приготовления рецептур и буферные резервуары.
Санитарные донные клапаны резервуаров для фармацевтических препаратов часто имеют мембранную конструкцию, обеспечивающую высочайший уровень стерильности.
Пищевая и молочная промышленность работает с продуктами широкого диапазона вязкости: от жидкого молока до густого йогурта и сиропов. Задача состоит в том, чтобы обеспечить плавный поток без засорения и выдержать агрессивные протоколы очистки.
Работа с вязкостью: Полнопроходные шаровые клапаны часто предпочитаются из-за беспрепятственного пути потока, который предотвращает закупорку или закупорку выпускного отверстия густыми продуктами, такими как сливки, соусы или йогурт.
Устойчивость к CIP: Клапаны должны выдерживать частые и агрессивные циклы очистки на месте (CIP) с использованием едких и кислотных веществ. Материалы уплотнений, такие как EPDM и Viton® (FKM), выбраны из-за их химической совместимости.
Обычное применение: силосы для молока, резервуары для смешивания йогурта или мороженого, котлы для плавления шоколада и емкости для смешивания сиропов.
Для этих применений надежный санитарный донный клапан резервуара для пищевых продуктов необходим для надежного производства.
В производстве напитков ключевыми факторами являются скорость, эффективность и предотвращение переноса вкуса. Производственные линии часто выпускают несколько продуктов, и любые остатки предыдущей партии могут испортить следующую.
Быстрая разгрузка. Высокооборотные процессы требуют клапанов, которые могут быстро открываться и обеспечивать быстрый слив резервуара, чтобы минимизировать время цикла.
Предотвращение вкуса: конструкция с нулевым запахом имеет решающее значение для устранения любых областей, где может задерживаться продукт с сильным вкусом (например, корневое пиво или фруктовый концентрат), предотвращая переход в более мягкий продукт (например, воду).
Общие области применения: бродильные резервуары на пивоваренных заводах, резервуары для смешивания соков и силосы для хранения бутилированной воды.
Выбор подходящего санитарного нижнего клапана резервуара для напитков гарантирует скорость и качество.
Косметическая промышленность имеет дело со сложными эмульсиями, густыми кремами и часто абразивными частицами (например, в эксфолиантах). Эти продукты могут быть чувствительны к сдвигу, а это означает, что их текстура может быть повреждена турбулентностью.
Работа со средами, чувствительными к сдвигу. Гладкий полнопроходной проход донного шарового клапана резервуара сводит к минимуму перемешивание и напряжение сдвига на деликатных эмульсиях, таких как лосьоны и кремы.
Легкая смена: Линии продуктов часто меняются между разными цветами, ароматами и составами. Клапаны с легкосъемной конструкцией и быстроразъемными зажимами позволяют быстро разбирать, очищать и собирать, сводя к минимуму время простоя.
Обычное применение: емкости для смешивания кремов и лосьонов, емкости для смешивания шампуней и кондиционеров, а также емкости для приготовления тональной основы.
Правильно выбранный санитарный донный клапан резервуара для косметики может значительно повысить гибкость производства.
Внутренний механизм донного клапана резервуара существенно влияет на его эксплуатационные характеристики. Каждая из трех основных архитектур — шаровая, диафрагменная и противосмесительная — предлагает определенные преимущества, адаптированные к конкретным технологическим потребностям.
| Ключевые преимущества | архитектуры клапана | Основные ограничения | Лучше всего подходят для |
|---|---|---|---|
| Шаровой клапан | Полный, беспрепятственный путь потока; Высокие номинальные значения давления/температуры; Надежное и долговечное закрытие. | Возможность захвата жидкости в полости шара (необходимо использовать седла с полостью). | Продукты питания, напитки, косметика; Применения с высокой вязкостью или суспензиями. |
| Диафрагмный клапан | Герметично изолирован от технологического процесса; Нет уплотнения штока; Превосходная стерильность (плотинный стиль). | Нижние пределы давления/температуры; Диафрагма требует регулярной замены. | Фармацевтика, биотехнологии, сверхчистая вода (WFI). |
| Противосмесительный клапан | Двухместная конструкция позволяет осуществлять одновременную обработку и очистку; Предотвращает перекрестное загрязнение. | Более сложная конструкция; Более высокая первоначальная стоимость; Большая площадь установки. | Крупнообъемные заводы по производству молочных продуктов и напитков, на которых заполнение/опорожнение резервуаров совпадает с циклами CIP. |
Это рабочая лошадка для многих отраслей. Его конструкция представляет собой сферический шар с отверстием в центре. В открытом состоянии отверстие выравнивается с трубопроводом, создавая полный, неограниченный путь потока. Это идеальное решение для вязких жидкостей, суспензий и любых других применений, где важно свести к минимуму падение давления. Важнейшей характеристикой сантехнических шаровых кранов является использование седел с заполнением полостей. Это седла из ПТФЭ, которые заполняют пустоту между шаром и корпусом клапана, предотвращая застревание продукта при закрытии клапана.
Для обеспечения максимальной асептики предпочтительным выбором являются мембранные клапаны. В этой конструкции гибкая диафрагма прижимается к «плотине» или седлу в корпусе клапана, чтобы остановить поток. Ключевым преимуществом является то, что технологическая жидкость полностью изолирована от движущихся частей клапана и внешней среды. Ни один шток клапана или уплотнение не контактируют с продуктом. Это делает их идеальными для стерильного применения в биотехнологиях и фармацевтике, однако они, как правило, имеют более низкие номинальные значения давления, а диафрагма является изнашиваемым компонентом, который требует периодической замены.
На крупных высокоавтоматизированных предприятиях технология смешивания обеспечивает значительное повышение эффективности. Противосмесительный донный клапан резервуара использует два независимых уплотнения (двухседельная конструкция) с камерой утечек между ними. Это позволяет одному каналу подачи жидкости (например, линии продукта) оставаться полностью отделенным от другого (например, линии подачи CIP). Оператор может очистить выпускной трубопровод, пока резервуар еще полон продукта, или начать заполнение резервуара, пока предыдущая партия сливается вниз по потоку, и все это без какого-либо риска перекрестного загрязнения. Эта технология максимально увеличивает время безотказной работы, но сопряжена с повышенной сложностью и стоимостью.
Метод открытия и закрытия клапана (его срабатывание) является ключевым решением, которое влияет на эффективность работы, уровень автоматизации и безопасность. Выбор между ручным и пневматическим управлением во многом зависит от масштаба процесса и необходимости интеграции.

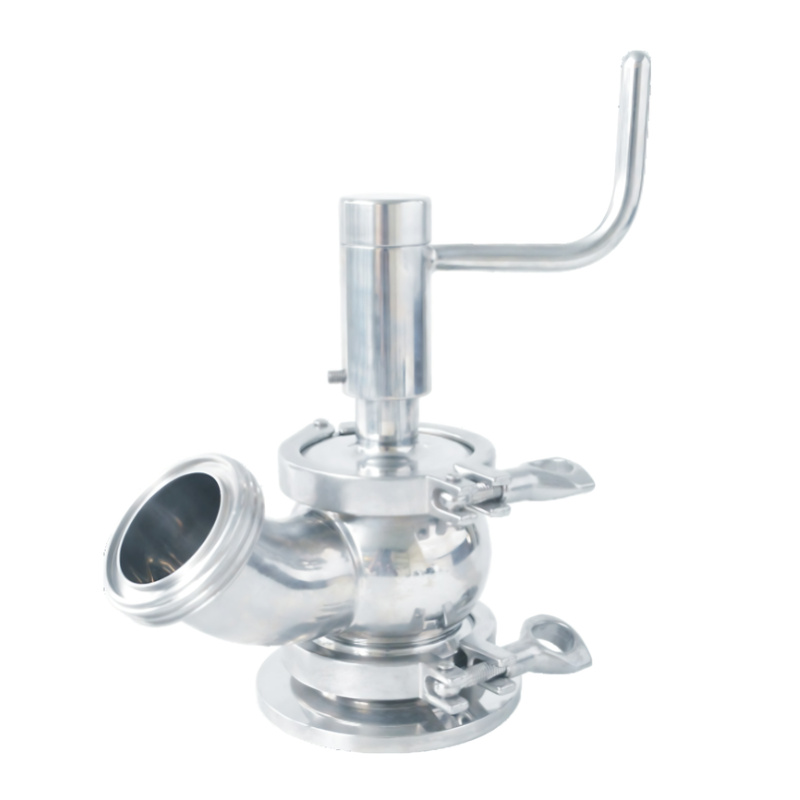

Ручной донный клапан санитарного резервуара управляется вручную, обычно с помощью рычага или маховика. Этот простой подход обеспечивает надежность и простоту.
Мелкосерийная обработка: идеально подходит для пилотных заводов, научно-исследовательских лабораторий или ремесленного производства, где процессы внимательно контролируются оператором.
Нечастая эксплуатация: подходит для сливных отверстий или точек отбора проб, которые не часто задействуются во время партии.
Нет доступной энергии: простое механическое решение для удаленных резервуаров или мест, где подача сжатого воздуха или электричества нецелесообразна.
Современные ручные клапаны часто оснащены эргономичными многопозиционными блокирующими ручками, которые позволяют дросселировать поток и фиксировать клапан в открытом или закрытом положении для предотвращения случайного срабатывания.

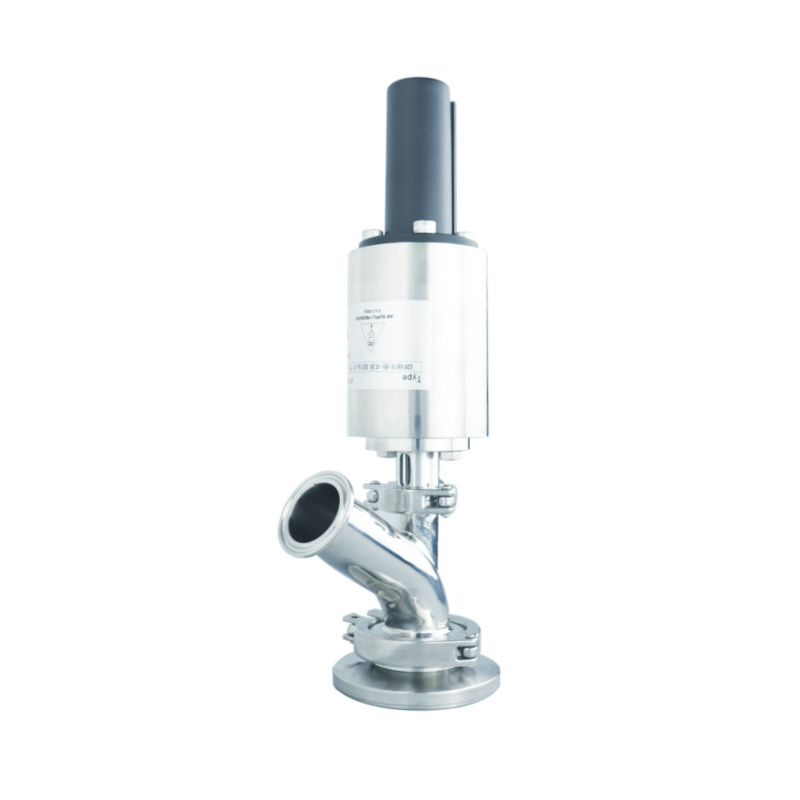

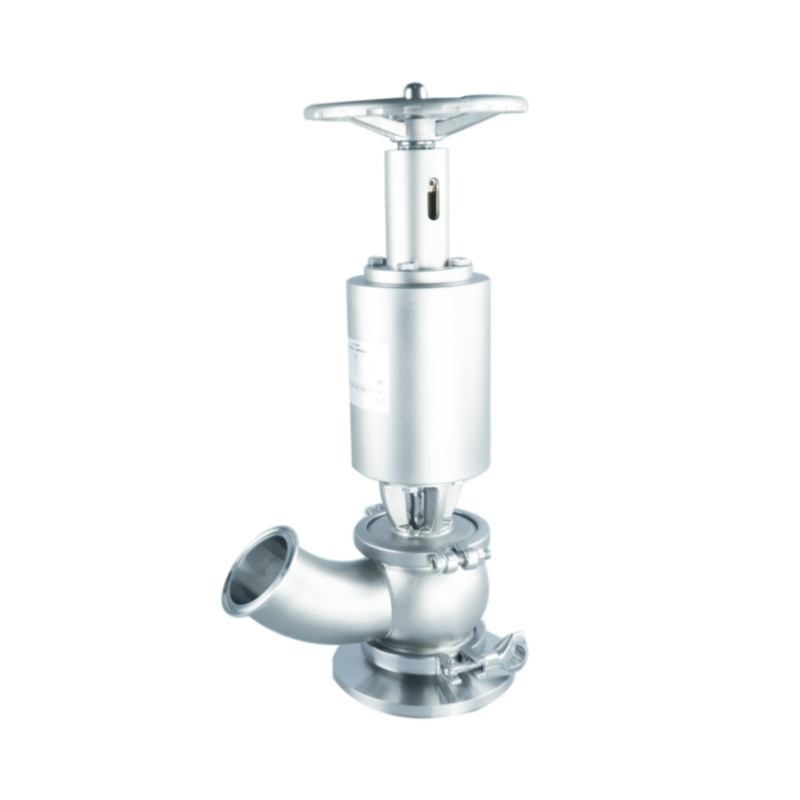

Пневматический нижний клапан санитарного резервуара использует сжатый воздух для привода привода, который открывает и закрывает клапан. Это обеспечивает автоматизацию и дистанционное управление.
Интеграция автоматизации: Пневматическими приводами можно управлять с помощью электромагнитных клапанов, которые активируются программируемым логическим контроллером (ПЛК) или системой SCADA. Это позволяет интегрировать клапан в автоматизированные рецепты наполнения, смешивания и слива.
Безопасность. Предохранители: приводы доступны в различных конфигурациях для обеспечения безопасности:
Пружинный возврат: для открытия используется воздух, а для закрытия — внутренняя пружина (или наоборот). Это обеспечивает «безопасное» положение — если сжатый воздух потерян, пружина автоматически вернет клапан в безопасное состояние (например, при отказе закрыто или при отказе открыто).
Двойного действия: использует воздух для открытия и закрытия клапана. Это обеспечивает более сильное усилие, но не имеет безопасного положения по умолчанию.
Обратная связь по положению: Для проверки процесса пневматические приводы могут быть оснащены верхними панелями управления или концевыми выключателями. Эти датчики посылают электрический сигнал обратно в систему управления, подтверждая, что клапан действительно находится в заданном положении (открыт или закрыт).
Идеально спроектированный клапан может не работать, если он установлен неправильно. Правильные методы проектирования и внедрения имеют решающее значение для реализации всех преимуществ донного клапана санитарного резервуара и обеспечения длительного и безотказного срока службы.
Метод крепления клапана к резервуару является фундаментальным выбором, имеющим долгосрочные последствия как для гигиены, так и для технического обслуживания.
Сварные соединения: приварка впускной площадки клапана непосредственно к резервуару создает постоянное, бесщелевое и высокогигиеническое соединение. Это предпочтительный метод для большинства новых конструкций резервуаров, особенно в фармацевтических целях. Однако он требует квалифицированного сварщика и точного выравнивания при монтаже, так как ошибки исправить сложно.
Болтовые/фланцевые соединения. Использование фланцевого соединения позволяет прикрепить клапан болтами к соответствующему фланцу резервуара. Это значительно упрощает снятие для обслуживания или замены. Компромиссом является использование прокладки, которая является дополнительной точкой уплотнения, которую необходимо контролировать и периодически заменять.
Одной из наиболее ценных особенностей для монтажников является корпус клапана, который можно поворачивать на 360° относительно приваренной площадки. После того, как прокладка приварена к резервуару, установщик может ослабить хомут, повернуть корпус клапана, чтобы добиться идеального совмещения с выпускным трубопроводом, а затем снова затянуть его. Эта функция значительно упрощает установку, компенсирует незначительные ошибки выравнивания и предотвращает возникновение напряжения в системе трубопроводов, которое может привести к будущим утечкам.
Многие санитарные процессы включают термоциклирование — многократное нагревание и охлаждение во время производства и очистки (CIP/SIP). Эти колебания температуры заставляют металлические компоненты расширяться и сжиматься. Уплотнение штока с динамической нагрузкой представляет собой конструкцию, в которой в узле уплотнения штока используется набор пружинных шайб (тарельчатых шайб). Эти шайбы оказывают постоянное давление на уплотнения, автоматически компенсируя тепловое расширение и сжатие. Это обеспечивает постоянное и плотное уплотнение штока клапана, предотвращая утечки даже в сложных температурных условиях.
Даже самый лучший клапан не сможет преодолеть плохую конструкцию резервуара. Чтобы обеспечить 100% дренажность, сам бак должен быть правильно спроектирован. Дно резервуара должно иметь достаточный наклон или «тарелку», ведущую к выходному отверстию клапана. Клапан должен быть установлен в самой нижней точке резервуара. Проверка уклона дренажа резервуара и положения клапана перед окончательной сваркой является важным этапом контроля качества, который предотвращает дорогостоящие доработки в дальнейшем.
Реальная стоимость клапана выходит далеко за рамки его первоначальной покупной цены. Комплексное представление совокупной стоимости владения (TCO) включает расходы на техническое обслуживание, время простоя и потенциальную стоимость потери партии. Проактивное техническое обслуживание и разумные закупки могут значительно снизить совокупную стоимость владения и максимизировать окупаемость инвестиций в клапан.
Вместо того, чтобы ждать, пока уплотнение выйдет из строя, стратегия профилактического обслуживания фокусируется на мониторинге и плановой замене. Кронштейн «открытого фонаря» визуально сигнализирует об износе уплотнения штока. График замены внутренних уплотнений (седел и прокладок) должен основываться на количестве циклов работы клапана, суровости эксплуатации (температура, давление, химическое воздействие) и рекомендациях производителя. Клапаны с легкосъемными зажимами, не требующими специальных инструментов, позволяют обслуживающему персоналу быстро разбирать, проверять и заменять мягкие изделия, сводя к минимуму время простоя.
При оценке вариантов клапанов учитывайте следующие факторы, помимо начальной цены:
Стоимость потери партии: Какова стоимость одной партии вашего продукта? Выход из строя одного клапана, приводящий к загрязнению, может стоить экспоненциально дороже, чем цена клапана премиум-класса.
Затраты на простой: сколько доходов теряется за каждый час незапланированной остановки производства? Клапаны, которые быстро и легко обслуживаются, сокращают эти затраты.
Стоимость и доступность запасных частей: Легко ли доступны сменные комплекты уплотнений и имеют ли они разумную цену? Длительные сроки поставки запасных частей могут значительно увеличить время простоя.
Выбор правильного партнера так же важен, как и выбор правильного клапана. При оценке поставщиков обращайте внимание на:
Техническая поддержка: могут ли они предоставить экспертные консультации по совместимости материалов, разработке приложений и устранению неполадок?
Документация и сертификация. Готовы ли они предоставить отчеты об испытаниях материалов (MTR), сертификаты соответствия и документацию по таким стандартам, как 3-A или ASME BPE?
Возможность индивидуальной настройки: при модернизации существующих резервуаров или нестандартных конструкциях резервуаров возможность изготовить специальную «подушку» с правильным радиусом и размерами имеет решающее значение для достижения истинной установки заподлицо.
Выбор подходящего донного клапана санитарного резервуара является критически важным инженерным решением, которое напрямую влияет на качество продукции, эксплуатационную эффективность и прибыльность. Успех зависит от соответствия конструкции клапана конкретным требованиям вашего технологического процесса. Это означает тщательное соответствие конструкции клапана и материалов вязкости вашей среды, соблюдение требований стерильности вашей отрасли и выбор метода срабатывания, который соответствует вашей стратегии автоматизации. Отдавая приоритет сертифицированным конструкциям и функциям с нулевым простоем, упрощающим техническое обслуживание, вы обеспечите высокую долгосрочную окупаемость инвестиций, защищая вашу продукцию и ваш процесс на долгие годы. Следующим вашим шагом должна стать проверка вашей текущей конфигурации резервуара на предмет потенциальных рисков «застойных зон» и консультация с опытными производителями клапанов, чтобы обсудить индивидуальную установку и оптимальный выбор для вашего уникального применения.
A: Максимальная температура определяется материалами седла и уплотнения. Стандартные седла из PTFE (Teflon®) обычно рассчитаны на температуру до 260°C (500°F). Для применений с более высокими температурами, особенно с использованием пара, можно использовать седла из PEEK (полиэфирэфиркетона), при этом предел часто превышает 300°C (572°F). Эластомерные уплотнения, такие как EPDM или Viton®, имеют более низкие температурные пределы, поэтому необходимо учитывать весь набор материалов.
О: Да, многие высококачественные донные клапаны санитарных резервуаров рассчитаны на работу в условиях полного вакуума. Это важнейшее требование для таких процессов, как дегазация, вакуумная сушка или перемещение сосудов, в которых используется отрицательное давление. Всегда проверяйте спецификации производителя, чтобы подтвердить номинальный уровень вакуума клапана перед использованием в таких приложениях.
A: Выход для скрытого монтажа устанавливается в самом низу в центре чашеобразного резервуара для полного дренажа под действием силы тяжести. Тангенциальный выпускной патрубок установлен сбоку резервуара, рядом с радиусом нижнего изгиба. Тангенциальные выпускные отверстия часто используются в процессах смешивания, где может образовываться вихрь, помогающий более эффективно вытягивать продукт и предотвращающий оседание твердых частиц в центре.
О: Основное отличие заключается в конструкции впускного фланца. Стандартный шаровой кран имеет идентичные фланцы или концы для линейного присоединения труб. Шаровой кран донного резервуара имеет стандартный выпускной фланец, но имеет специальный удлиненный входной фланец, или «прокладку», которая предназначена для приваривания непосредственно к изогнутой поверхности резервуара, обеспечивая заподлицо соединение без карманов.
Ответ: Однозначного ответа не существует, поскольку он сильно зависит от частоты CIP, концентрации химикатов, температуры и давления. Хорошей отправной точкой является проверка пломб каждые 6–12 месяцев. Однако при тяжелых условиях эксплуатации может потребоваться замена каждые 3 месяца. Многие предприятия устанавливают график профилактического технического обслуживания, основанный на исторических характеристиках и рекомендациях производителя, чтобы избежать незапланированных сбоев.
