Ручной, пневматический или электрический шаровой клапан из 3 частей: какой из них подходит для вашего применения?

Шаровой кран из 3 частей является популярным выбором для управления промышленными жидкостями благодаря надежному уплотнению, простоте обслуживания и гибким возможностям эксплуатации . В этой статье рассматриваются характеристики ручных, пневматических и электрических трехкомпонентных шаровых кранов; Сравнивая эти три типа , вы можете выбрать правильное решение для вашего приложения, бюджета и уровня автоматизации.

Оглавление

1. Что такое шаровой клапан 3psc?

2. Ручной шаровой клапан из 3 частей: простое и экономичное управление

3. Шаровой кран из 3 частей с пневматическим приводом: быстрая автоматизация для требовательных линий

4. Шаровой кран с электрическим приводом, 3 шт.: Дистанционное управление без сжатого воздуха

5. Сравнение ручного, пневматического и электрического шарового крана из 3 предметов

6. Руководство по применению по отраслям

7. Как правильно выбрать трехкомпонентный шаровой кран из нержавеющей стали

8. Почему стоит выбрать KONTE для шаровых кранов из 3 частей?

9. Часто задаваемые вопросы

Ключевое слово ядра: шаровой кран 3psc, шаровой кран из 3 частей , , шаровой , кран из нержавеющей стали, , промышленный клапан

1. Что такое шаровой кран 3psc?

Шаровой кран 3psc , также называемый трехкомпонентным шаровым краном, имеет центральный корпус с двумя торцевыми крышками . Такая конструкция позволяет разбирать корпус клапана для очистки, замены седла или технического обслуживания без замены всего клапана. По сравнению с цельными или состоящими из двух частей клапанами конструкция из трех частей больше подходит для систем, требующих регулярного обслуживания, очистки или стерилизации..

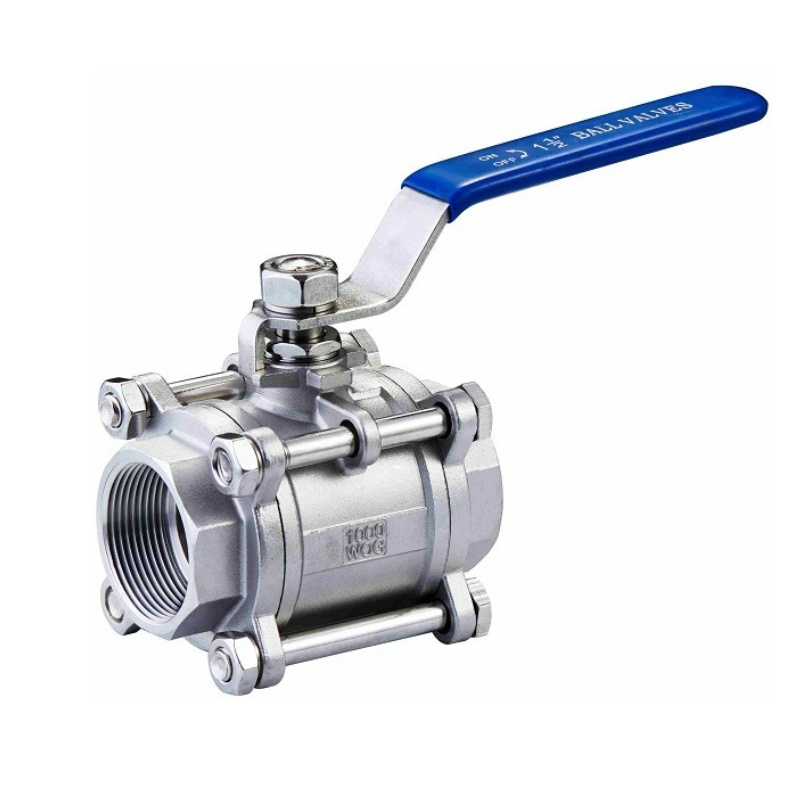

Трехкомпонентный шаровой кран с резьбой KONTE доступен для ручного управления, а также может быть оснащен пневматическими или электрическими приводами для автоматизации.

Шаровой кран из трех частей из нержавеющей стали обычно используется для воды, масла, газа, пара, кислых сред, щелочных сред, а также агрессивных или неагрессивных жидкостей . Варианты из нержавеющей стали 304 и 316 часто выбираются для химической обработки, производства продуктов питания и напитков, фармацевтических систем и промышленных трубопроводов.

Шаровой кран на 3 шт. — хороший выбор, когда вашему процессу требуется надежное уплотнение, простота обслуживания и длительный срок службы.

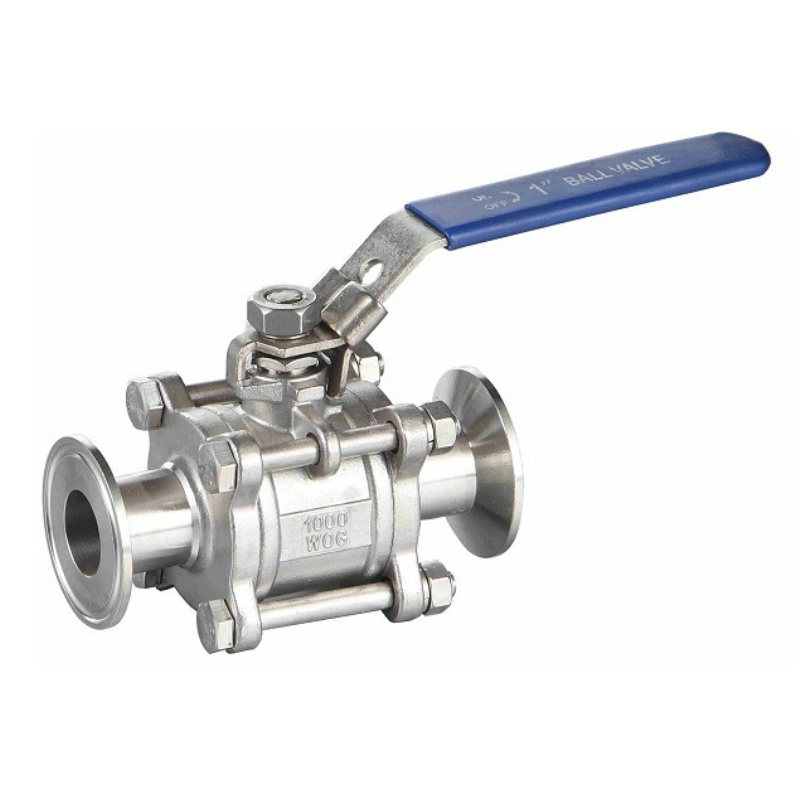

2. Ручной шаровой кран из 3 частей: простое и экономичное управление.

Ручной шаровой кран приводится в действие рычагом, ручкой или зубчатым механизмом. Это самый простой вариант открытия и закрытия шарового крана из 3 частей.

Ручные клапаны лучше всего подходят для трубопроводов, где операторам не требуется частое переключение или дистанционное управление. Они просты в установке, недороги и просты в проверке. Для многих систем водоснабжения, вентиляции, кондиционирования и коммунальных услуг достаточно ручного управления.

Типичные области применения включают в себя:

• Линии изоляции водоподготовки

• Системы отопления, вентиляции и кондиционирования

• Коммунальные водопроводы и воздуховоды

• Малые технологические линии для производства продуктов питания и напитков

• Обводные линии обслуживания оборудования

Для клапанов большего размера или условий с более высоким крутящим моментом можно использовать конструкцию с зубчатым приводом. Компания KONTE также предлагает такие варианты, как шаровой кран с шестеренчатым приводом из нержавеющей стали, установленный на цапфе, для сложных промышленных условий.

Выбирайте ручной шаровой кран, если вашим приоритетом является простота перекрытия, низкая стоимость и простота эксплуатации в полевых условиях.

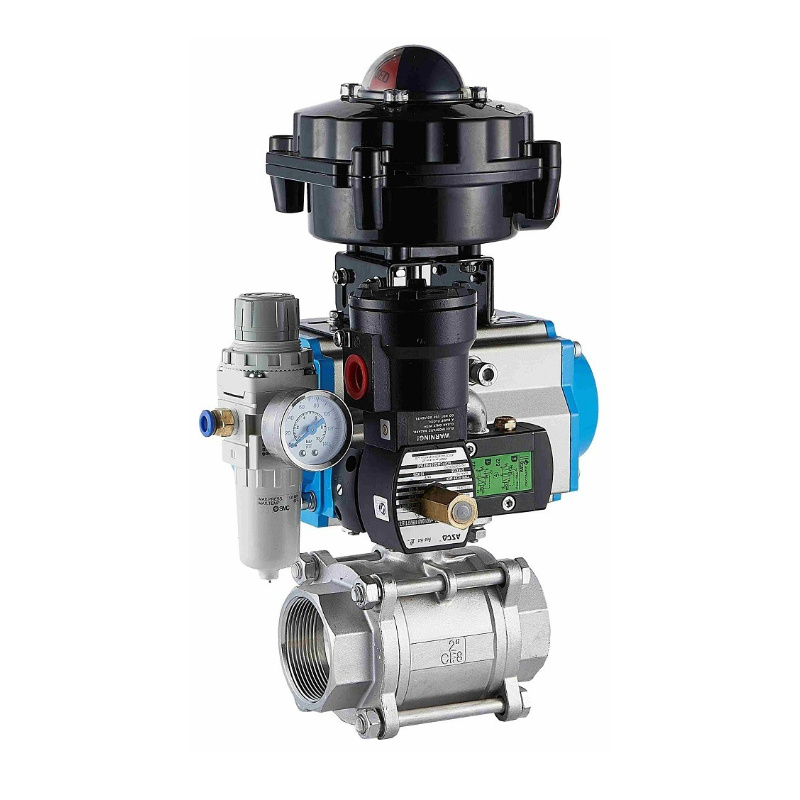

3. Шаровой клапан из 3 частей с пневматическим приводом: быстрая автоматизация для требовательных линий

Шаровой клапан из 3 частей с пневматическим приводом использует сжатый воздух для привода привода и вращения шара клапана. Это один из наиболее распространенных вариантов автоматического отключения на промышленных предприятиях.

Пневматический привод подходит для работы с большим циклом работы, поскольку он обеспечивает быстрый отклик, высокий выходной крутящий момент и надежную работу. Его часто выбирают там, где требуется быстрое отключение, управление партиями или экстренные действия. Пневматические приводы также широко используются в системах автоматизации нефтяных, химических, энергетических и технологических процессов, поскольку они могут быть сконфигурированы с функциями пружинного возврата при отказе открытия или закрытия при отказе.

Пневматический автоматический шаровой кран рекомендуется для:

• Нефтегазопроводы

• Линии химической переработки

• Системы производства электроэнергии

• Производство бумаги и целлюлозы

• Высокоцикловое оборудование для переработки продуктов питания и напитков

• Автоматизированные производственные блоки

Пневматический фланцевый шаровой кран национального стандарта KONTE и пневматический тонкий шаровой клапан из нержавеющей стали 304 с высокой платформой предназначены для автоматического управления промышленными потоками.

Шаровой кран из 3 частей с пневматическим приводом — правильный выбор, когда вашей системе требуется быстрая циклическая работа, высокий крутящий момент и надежное автоматическое отключение.

4. Шаровой клапан из 3 частей с электрическим приводом: дистанционное управление без сжатого воздуха

Шаровой клапан из 3 частей с электрическим приводом использует электродвигатель для вращения шара клапана. Его часто выбирают, когда сжатый воздух недоступен или когда клапан необходимо интегрировать в ПЛК, РСУ или систему автоматизации здания.

Электрические шаровые краны из 3 частей полезны для дистанционного управления, стабильного управления включением/выключением и систем, где скорость срабатывания не должна быть такой же высокой, как при пневматическом управлении. Они широко распространены в системах водоподготовки, отопления, вентиляции и кондиционирования воздуха, автоматизации зданий, химических системах и общей автоматизации промышленных трубопроводов. Шаровые краны с электрическим приводом KONTE также используются в водоподготовке, химической промышленности, системах отопления, вентиляции и кондиционирования и автоматизации промышленных трубопроводов.

Электрический фланцевый шаровой кран KONTE — клапан с электроприводом из нержавеющей стали для двухпозиционного управления имеет конструкцию из нержавеющей стали, работает под углом 90 градусов и имеет возможности интеграции с промышленной автоматизацией.

Шаровые краны с электроприводом, состоящие из 3 частей, подходят для:

• Водоочистные сооружения

• Системы отопления, вентиляции и кондиционирования

• Коммунальные предприятия фармацевтической промышленности

• Контроль процессов производства продуктов питания и напитков

• Удаленные трубопроводные станции

• Автоматизация низкого и среднего цикла

Шаровой кран из 3 частей с электрическим приводом идеально подходит, когда вам нужно дистанционное управление, но у вас нет системы сжатого воздуха.

5. Сравнение ручного, пневматического и электрического шарового крана из 3 предметов

Правильный шаровой кран 3psc зависит от того, как часто клапан срабатывает, как быстро он должен реагировать и какой источник питания доступен на объекте.

6. Руководство по применению по отраслям

6.1 Переработка продуктов питания и напитков

В пищевой промышленности и производстве напитков клапаны из нержавеющей стали обычно выбираются из-за их чистоты, устойчивости к коррозии , и простоты очистки . Ручного шарового крана из 3 частей может быть достаточно для простой изоляции. Для автоматических линий наполнения, дозирования, безразборной мойки или дозирования обычно более эффективным является пневматическое или электрическое управление.

Для гигиенических систем KONTE также предлагает санитарные клапаны для пищевой, фармацевтической и биотехнологической промышленности.

6.2 Водоочистка

На водоочистных станциях часто используются ручные клапаны для базовой изоляции и трехкомпонентные шаровые краны с электрическим приводом для дистанционного управления. Шаровые краны из 3 частей с пневматическим приводом полезны на автоматизированных станциях, где уже имеется сжатый воздух.

6.3 Нефть и газ

В нефтегазовой отрасли часто отдают предпочтение трехкомпонентным клапанам с пневматическим приводом, поскольку они обеспечивают быстрый отклик и надежную отказоустойчивость. Необходимо тщательно проверить выбор материала, номинальное давление, конструкцию уплотнения и конфигурацию безопасности привода.

6.4 Химическая обработка

Химическая обработка требует внимания к совместимости сред. Материал корпуса из нержавеющей стали, седла из ПТФЭ или ПТФЭ, класс давления, температурный диапазон и коррозионная стойкость должны соответствовать жидкости. Для частой эксплуатации часто выбирают пневматическую автоматику.

6.5 Фармацевтическая промышленность

Фармацевтической промышленности требуются клапаны, обеспечивающие чистоту, повторяемость и контролируемую работу. Шаровой кран из трех частей из нержавеющей стали может быть полезен там, где частью процесса является техническое обслуживание, очистка или стерилизация.

6.6 Производство электроэнергии

Системы производства электроэнергии часто нуждаются в долговечных клапанах для воды, пара, вспомогательных систем и дозирования химикатов. Пневматические клапаны предпочтительны для быстрого закрытия, а трехкомпонентные шаровые краны с электрическим приводом подходят для дистанционного управления.

6.7 Бумага и целлюлоза

В процессах изготовления бумаги и целлюлозы могут использоваться волокна, частицы и абразивные среды. При выборе клапана следует ориентироваться на путь потока, долговечность уплотнения и устойчивость к засорению. Для сред с волокнами или мелкими твердыми частицами KONTE пневматический V-образный шаровой кран может обеспечить резку и самоочистку.

6.8 Системы отопления, вентиляции и кондиционирования

В системах отопления , вентиляции и кондиционирования воздуха ручные шаровые краны часто используются для изоляции, в то время как трехкомпонентные шаровые краны с электрическим приводом широко используются для автоматизации зданий и дистанционного управления водой или паром.

В разных отраслях требуются разные методы приведения в действие, но действует одно и то же правило: согласуйте клапан со средой, частотой цикла, требованиями безопасности и системой управления.

7. Как правильно выбрать трехкомпонентный шаровой кран из нержавеющей стали

Начните со СМИ. Для воды, масла, газа, пара, химических жидкостей и суспензий требуются разные материалы корпуса, материалов седла и уплотнительных конструкций.

Затем подтвердите давление, температуру, тип соединения и размер клапана. Шаровой кран 3psc может иметь резьбу, фланцы, приварку в раструб, приварку встык или изготавливаться по индивидуальному заказу в соответствии со стандартами трубопровода.

Затем определите метод работы:

• Выберите ручной шаровой кран для недорогой низкочастотной изоляции.

• Выберите трехкомпонентный шаровой кран с пневматическим приводом для быстрой циклической работы, отказоустойчивой работы и систем сжатого воздуха.

• Выберите шаровой кран из 3 частей с электрическим приводом для дистанционного управления, интеграции ПЛК и объектов без подачи воздуха.

Также проверьте крутящий момент привода. Привод должен быть достаточно прочным, чтобы открывать и закрывать клапан при реальном рабочем давлении, температуре и условиях среды.

Наконец, подумайте о техническом обслуживании. Основное преимущество конструкции, состоящей из трех частей, заключается в том, что центральный корпус легче обслуживать, чем многие компактные клапанные конструкции. Трехкомпонентная конструкция клапана KONTE обеспечивает легкую разборку, очистку, ремонт и возможность использования нескольких вариантов срабатывания.

Для большинства промышленных пользователей лучшим трехкомпонентным шаровым краном из нержавеющей стали является тот, который соответствует среде, рабочей частоте, уровню автоматизации и плану технического обслуживания.

8. Почему стоит выбрать KONTE для шаровых кранов из 3 частей?

KONTE предлагает промышленные клапаны, , сантехнические клапаны , , приводы клапанов и аксессуары для приводов для автоматизации процессов. Компания предлагает шаровые краны, , промышленные клапаны , клапаны с пневматическим приводом, клапаны с электрическим приводом, а также индивидуальные решения для клапанов.

Ассортимент продукции KONTE поддерживает такие отрасли, как нефть, природный газ, химическая обработка, пищевые и фармацевтические системы, энергетика и очистка воды. На веб-сайте компании указано, что компания имеет более чем 30-летний опыт производства и экспортирует продукцию в более чем 60 стран.

KONTE может обеспечить поставку клапанов с ручным управлением и конфигурацию автоматических шаровых кранов для требовательных промышленных применений.

9. Часто задаваемые вопросы

Q1 Что означает шаровой кран 3psc?

Шаровой кран 3psc обычно означает шаровой кран, состоящий из трех частей. Он имеет центральный корпус и два концевых соединения, что упрощает его разборку и обслуживание.

Q2 В чем основное преимущество трехкомпонентного шарового крана из нержавеющей стали?

Основное преимущество – простота обслуживания. Клапан легче обслуживать, чистить или ремонтировать, чем многие цельные клапаны.

Q3 В чем разница между ручным шаровым краном и автоматическим шаровым краном?

Ручной шаровой кран управляется вручную. Автоматический шаровой кран использует пневматический или электрический привод для дистанционного или автоматического управления.

В4 Когда мне следует выбрать шаровой клапан из 3 частей с пневматическим приводом?

Выбирайте трехкомпонентный шаровой клапан с пневматическим приводом, если вашей системе требуется быстрое реагирование, частая цикличность, высокий крутящий момент или безопасное отключение.

В5. Когда мне следует выбрать шаровой кран из 3 частей с электрическим приводом?

Если сжатый воздух недоступен и клапан должен управляться электрическими сигналами, ПЛК, РСУ или системами автоматизации здания, выберите шаровой клапан из 3 частей с электрическим приводом.

Q6 Подходит ли шаровой кран 3psc для производства продуктов питания и напитков?

Да. Шаровой кран из нержавеющей стали 3psc может подойти для обработки пищевых продуктов и напитков, если материал, конструкция седла, тип соединения и требования к очистке соответствуют технологическому процессу.
