Утечка дроссельной заслонки может снизить эффективность процесса, нарушить изоляцию, привести к потере ценных сред и создать риски для безопасности и окружающей среды. Утечка может возникнуть из - за седла, штока, фланцевого соединения, привода или неправильного выбора клапана для условий эксплуатации . В этой статье объясняется , почему дроссельные заслонки протекают, как обнаружить неисправность, как безопасно ее отремонтировать и когда замена является лучшим долгосрочным решением..
Почему протекает ваш дроссельный клапан?
Где обычно протекает дроссельный клапан?
Какие приложения с большей вероятностью могут вызвать утечку в дроссельной заслонке?
Как исправить протекающую дроссельную заслонку?
Как избежать утечки дроссельной заслонки?
Когда следует заменить протекающую дроссельную заслонку?
Часто задаваемые вопросы
Ключевые слова: дроссельная заслонка , , пневматическая дроссельная заслонка , ,высокопроизводительная дроссельная заслонка , утечка дроссельной заслонки, обслуживание дроссельной заслонки.
Дроссельный затвор обычно дает течь, потому что один или несколько уплотняющих компонентов больше не могут поддерживать надлежащий контакт при фактическом давлении, температуре, среде и условиях циклического цикла. Наиболее распространенными причинами являются износ седла, повреждение диска, износ уплотнения штока, неправильная установка, застрявший мусор, недостаточный крутящий момент привода и несовместимость материалов..
Седло является основным уплотнительным элементом во многих концентрических дроссельных заслонках . Повторяющееся открытие и закрытие постепенно сжимает и изнашивает эластомер. Высокая температура может сделать его твердым, а несовместимые химические вещества могут вызвать набухание, размягчение, растрескивание или потерю эластичности. Как только седло больше не может равномерно прилегать к краю диска, начинается внутренняя утечка через закрытый клапан .
Повреждение сиденья не всегда вызвано возрастом. Чрезмерное затягивание клапана, хранение его в неправильном положении или проталкивание диска сквозь скопившиеся твердые частицы могут необратимо деформировать уплотнительную поверхность. Прежде чем устанавливать новое сиденье, технические специалисты должны определить, почему исходное сиденье вышло из строя.
Край диска должен оставаться гладким и правильно совпадать с седлом. Задиры, точечная коррозия, коррозия, кавитация или абразивная эрозия создают небольшие каналы, через которые может проходить жидкость. Изогнутый или изношенный вал также может сместить диск от намеченной центральной линии, что приведет к неравномерному сжатию седла.
Если одна сторона седла изношена намного больше, чем другая, проблема может заключаться в перекосе диска, напряжении в трубе, износе подшипников или несоосности привода , а не в нормальном износе седла.
Сварной шлак, окалина ржавчины, осадок, волокна, кристаллы или твердые частицы процесса могут застрять на границе раздела уплотнений. Даже небольшая твердая частица может помешать полному закрытию и создать непрерывный путь утечки. Эта проблема особенно распространена после строительства нового трубопровода, работ по техническому обслуживанию или отказа оборудования выше по потоку..
Клапан в системе управления может казаться закрытым, в то время как диск все еще слегка открыт. Неправильные настройки концевых выключателей, изношенные редукторы, слабая пневматическая подача, недостаточный размер привода или ошибки калибровки позиционера могут помешать диску достичь полного посадочного положения.
Слишком малый крутящий момент приводит к неполному закрытию, но чрезмерный крутящий момент также вреден. Чрезмерная затяжка может привести к повреждению седла, перекручиванию вала или сокращению срока службы привода и редуктора. Размер привода должен выбираться в соответствии с диаметром клапана, перепадом давления, характеристиками среды, материалом седла и рабочей частотой.
Неравномерная затяжка фланца, неправильный выбор прокладки, несоосность фланца и неподдерживаемые нагрузки на трубу могут деформировать корпус клапана. Диск может тогда тереться о трубу или неравномерно сжимать седло. Неправильная установка может привести к немедленной утечке новой дроссельной заслонки , даже если все компоненты клапана не повреждены.
Утечка в поворотном затворе обычно возникает в трех местах: через закрытый клапан, вокруг штока или на фланцевых соединениях . Правильное обнаружение утечки имеет важное значение, поскольку каждое место требует своего ремонта.
| Место утечки | Типичные симптомы | Распространенные причины | Первоначальные проверки |
|---|---|---|---|
| Через закрытый клапан | Давление на выходе повышается или поток продолжается после закрытия | Изношенное седло, поврежденный диск, застрявший мусор, неполный ход диска. | Подтвердите положение клапана, проверьте ход привода, промойте линию, проверьте герметичность седла. |
| Вокруг стебля или шеи | Жидкость появляется под приводом или вокруг вала. | Изношенное уплотнение, поврежденные уплотнительные кольца, задиры на валу, чрезмерная цикличность. | Осмотрите область уплотнения, проверьте поверхность вала, подтвердите рабочее давление и температуру. |
| Между клапаном и фланцем | Наружное капание или разбрызгивание на стыке трубопровода | Неровные болты, поврежденная прокладка, несоосность труб, неправильное расстояние между фланцами. | Проверьте расположение болтов, выравнивание фланцев, состояние прокладок и опоры трубы. |
| Подключение привода или редуктора | Клапан не может полностью закрыться или положение неожиданно меняется. | Ослабленная муфта, изношенный редуктор, потеря давления воздуха, неисправный позиционер. | Проверьте муфту, подачу воздуха, соленоид, концевые выключатели и момент закрытия. |
Внутренняя утечка возникает, когда среда проходит через диск, даже если клапан закрыт. Это часто называют утечкой седла или прохождением клапана . Он может быть не виден за пределами трубопровода, поэтому операторы обычно замечают его по давлению на выходе, неожиданному потоку, смешиванию продукта или трудностям с изоляцией оборудования..
Утечка в штоке возникает, когда технологическая среда движется вдоль вала и выходит через систему уплотнений или уплотнительных колец . Окружающий кронштейн привода может иметь следы влаги, остатков, кристаллизации или коррозии. Эту неисправность не следует игнорировать, поскольку вытекающая среда может повредить привод и создать внешнюю угрозу безопасности..
Утечка из фланца происходит за пределами клапана в месте соединения с трубопроводом . Это может быть вызвано поврежденной прокладкой, несовместимой конструкцией фланца, неправильной последовательностью затяжки болтов или чрезмерным напряжением в трубе. Резкая затяжка одного болта не является надежным решением; это может увеличить деформацию корпуса и усугубить утечку.
В некоторых условиях эксплуатации подвергаются гораздо большей нагрузке . Поэтому седла, диски, валы, уплотнения и приводы выбор клапана и частота технического обслуживания должны отражать область применения, а не полагаться только на номинальный размер трубы.
В системах очистки сточных вод и шлама взвешенные твердые частицы, волокна, песок и осадок могут задерживаться между диском и седлом. Твердые частицы также могут скапливаться вокруг вала и ограничивать движение диска. Частая промывка, подходящая геометрия седла и правильная ориентация установки могут снизить риск протечки седла из-за мусора..
В системах химической обработки химическая совместимость имеет решающее значение. Эластомер, который хорошо работает в воде, может набухать, затвердевать или трескаться под воздействием растворителей, кислот, щелочей или углеводородов. Корпус клапана, диск, шток, седло и уплотнения должны быть проверены на соответствие фактической концентрации и температуре среды. Несовместимость материалов может привести к быстрой утечке, даже если клапан выполнил лишь небольшое количество циклов.
Паровые и высокотемпературные системы подвергают уплотнительные материалы тепловому расширению, тепловому старению и повторяющимся температурным циклам. Стандартные мягкие сиденья могут потерять эластичность или превысить номинальную температуру. Фланцевые болты также могут ослабляться постепенно, поскольку трубопровод неоднократно нагревается и охлаждается. Для высокотемпературных применений может потребоваться высокопроизводительный дроссельный клапан с металлическим седлом, а не универсальная конструкция с упругим седлом.
В горнодобывающих, шламовых и абразивных системах твердые частицы постоянно атакуют кромку и седло диска. Высокая скорость потока увеличивает эрозию, а при частично открытом режиме износ концентрируется на определенных участках диска. Если на стандартном клапане неоднократно появляются задиров или точечная коррозия, замена только седла не обеспечит надежного решения. Для системы может потребоваться более износостойкая конструкция диска, накладки, седла или клапана..
Высокочастотные автоматизированные производственные линии могут запускать дроссельную заслонку тысячи раз за относительно короткий период времени. Частое срабатывание ускоряет усталость набивки, износ подшипников, сжатие седла и ослабление сцепления. В этих системах техническое обслуживание должно основываться на подсчете циклов и диагностике исполнительных механизмов , а не только на календарных интервалах. Стабильная пневматическая подача и точная обратная связь по положению одинаково важны.
Ремонт следует начинать только после того, как трубопровод будет надежно изолирован. Методичный процесс не позволяет техническим специалистам заменить неправильный компонент или вернуть небезопасный клапан в эксплуатацию.
Следуйте объекта процедуре блокировки/маркировки , остановите поток, сбросьте захваченное давление, слейте опасную среду и проверьте состояние нулевого энергопотребления. Никогда не ослабляйте болты фланца и не снимайте привод, пока клапан находится под давлением. Ознакомьтесь с данными по безопасности технологической жидкости и используйте необходимое защитное оборудование.
Определите, является ли проблема внутренней утечкой седла, утечкой штока, утечкой фланца или неполным закрытием привода . Проверьте давление на входе и выходе, осмотрите область штока, осмотрите фланцевые соединения и проверьте заданное и фактическое положение диска.
Если клапан автоматизирован, перед разборкой клапана проверьте Проблема с калибровкой часто может имитировать повреждение седла. давление воздуха, работу соленоида, соединение привода, обратную связь позиционера и настройки концевого выключателя .
Снимите клапан в соответствии с инструкциями производителя. Осмотрите седло на предмет затвердевания, вздутия, порезов, канавок, постоянного сжатия или вкраплений мусора. Осмотрите кромку диска на наличие коррозии, кавитации, точечной коррозии и абразивных царапин . Проверьте вал, подшипники, набивку, уплотнительные кольца и корпус на предмет износа или деформации.
Отдельного внимания Это может указывать на несоосность трубопровода, изогнутый вал, изношенные подшипники или привод, установленный не по центру. Замена седла без исправления этого состояния приведет к повторной течи. заслуживает асимметричная одежда .
Удалите все отложения из полости корпуса и уплотнительных поверхностей, не царапая металл. Замените поврежденные седла, уплотнения, уплотнительные кольца или подшипники деталями, соответствующими конструкции клапана и технологической среде. Используйте только смазку, совместимую с материалом, если производитель разрешает смазку. Продукты на нефтяной основе не следует наносить на несовместимые с ними эластомеры.
Незначительные утечки во фланцах можно устранить, заменив прокладку, выровняв трубу и затянув болты в рекомендованном перекрестном порядке . Не пытайтесь компенсировать сильное смещение трубопроводов, применяя чрезмерную силу болтов.
Переустановите диск, вал, седло и привод в соответствии с указанными значениями ориентации и крутящего момента. Убедитесь, что диск свободно перемещается на протяжении всего своего хода, не касаясь трубы. Повторно откалибруйте пределы открытия и закрытия, затем убедитесь, что привод обеспечивает достаточный крутящий момент закрытия без перегрузки штока или седла.
Выполните необходимые испытания на герметичность седла и целостность корпуса в соответствии с процедурой производителя клапана и применимым проектным стандартом. Удерживайте испытательное давление в течение указанного времени, проверьте области штока и фланца и запишите результат. Возвращайте клапан в работу постепенно, наблюдая за нестабильностью давления, ненормальным шумом или возобновлением утечек..
Самый эффективный способ контроля утечек — рассматривать выбор, установку, эксплуатацию и техническое обслуживание клапана как один взаимосвязанный процесс.
Сначала выберите материалы корпуса, диска, штока, седла и уплотнения в соответствии с фактической средой, концентрацией, температурой, давлением, содержанием твердых частиц и чистящими химикатами. Клапан, выбранный только по диаметру и классу давления, все равно может быстро выйти из строя, если материал седла неподходящий.
Во-вторых, поддерживайте чистоту трубопровода во время строительства и ввода в эксплуатацию. Перед эксплуатацией клапана промойте сварочный мусор, окалину и посторонние предметы. Убедитесь, что поверхности фланцев параллельны, опоры для труб достаточны, а диск имеет достаточный зазор для вращения, не задевая трубу.
В-третьих, правильно выберите размер и откалибруйте привод. Проверьте пневматическое давление на приводе при реальной рабочей нагрузке, а не только во время простоя линии. Регулярно проверяйте соленоиды, регуляторы, муфты, позиционеры и концевые выключатели. Стабильный крутящий момент привода и точные настройки хода необходимы для стабильного отключения.
В-четвертых , стройте профилактическое обслуживание с учетом серьезности процессов. Работа с чистой водой может потребовать только периодической проверки, тогда как абразивная суспензия, агрессивные химикаты, пар или быстрая езда на велосипеде могут потребовать более коротких интервалов. Рекомендуемые задачи включают в себя:
Осмотр штока и фланцев на предмет ранних признаков утечек.
Проверка клапанов , которые остаются в одном положении в течение длительного времени.
Запись рабочей температуры, давления и количества циклов.
Проверка хода привода и стабильности подачи воздуха .
Прислушиваемся к кавитации , вибрации или ненормальному шуму дросселирования..
Отслеживание истории замены седла, упаковки и привода .
Расследование повторяющихся сбоев вместо того, чтобы рассматривать их как несвязанные события.
Компьютеризированная система управления техническим обслуживанием может помочь выявить клапаны, для которых требуется слишком много деталей или труда. История отказов часто является самым ярким показателем того, что конструкция клапана или спецификация материала больше не соответствуют условиям применения..
Ремонт целесообразен, если корпус, диск и вал остаются структурно исправными, а утечка ограничивается сменным седлом, комплектом уплотнений, прокладкой или регулировкой привода . Замена становится более экономичной, когда повреждение затрагивает основные металлические компоненты, клапан неоднократно выходит из строя или применение выходит за рамки исходной конструкции.
| Фактор оценки | Ремонт может быть подходящим | Рекомендуется замена или обновление. |
| Место повреждения | Износ ограничивается седлом, уплотнением, уплотнительными кольцами или прокладкой. | Край диска имеет глубокие царапины, вал погнут, корпус корродирован или деформирован. |
| История отказов | Первая утечка после длительного периода эксплуатации | Утечка повторяется после ремонта |
| Технологическая среда | Чистая, совместимая, малоабразивная жидкость. | Коррозионные химикаты, абразивная суспензия, пар или твердые твердые вещества. |
| Условия эксплуатации | Давление и температура остаются в пределах исходных значений. | Термические скачки, скачки давления, кавитация или вибрация превышают расчетные условия. |
| Запчасти и время простоя | Доступны подходящие запасные части и быстрый ремонт. | Детали устарели, или простой в ремонте обходится дороже, чем замена. |
| Активация | Калибровка или исправный компонент привода вызвали проблему. | Редуктор, вал, муфта и привод имеют значительный износ. |
Замените клапан, если корпус потерял структурную целостность, диск больше не может образовывать непрерывную линию уплотнения, вал необратимо поврежден или клапан не может пройти требуемое испытание под давлением после ремонта . Повторные отказы седла в течение короткого периода времени обычно указывают на необходимость другой конструкции.

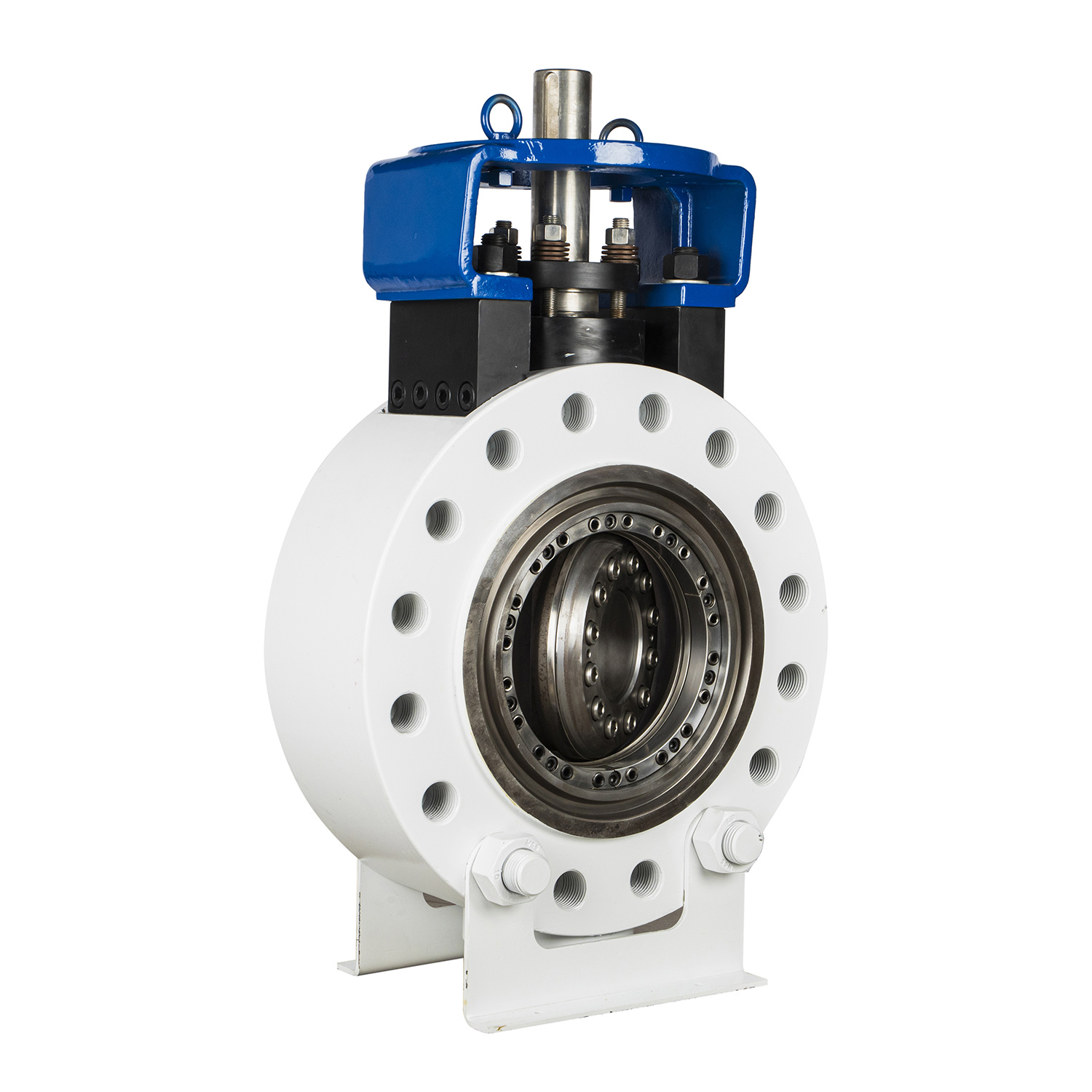

При высоких температурах, абразивных средах, высоких перепадах давления или частом циклическом использовании модернизация до высокопроизводительного дроссельного клапана или конструкция уплотнения, специфичная для конкретного применения, может обеспечить более низкую совокупную стоимость владения. При принятии решения следует учитывать закупочную цену, трудозатраты, наличие запасных частей, время простоя, потерю продукта, угрозу безопасности и ожидаемый срок службы, а не только стоимость одного ремонтного комплекта.
Полностью закройте клапан и следите за выходной стороной. Продолжение потока вниз по течению или постепенное увеличение давления указывает на внутреннее прохождение. Прежде чем предположить, что седло повреждено, проверьте положение диска, ход привода и наличие застрявшего мусора.
Утечка в штоке обычно возникает из-за изношенного уплотнения, повреждения уплотнительных колец, задиров на валу, чрезмерной циклической работы, химической несовместимости или термического старения . Осмотрите как уплотнительные элементы, так и поверхность вала, так как новая набивка может не герметично прилегать к штоку с сильными насечками.
Внешние проверки, калибровка привода, коррекция подачи воздуха и некоторые регулировки уплотнения могут выполняться на месте, если это разрешено производителем. Однако замена седла, диска, вала, подшипника и внутреннего уплотнения обычно требует изоляции, сброса давления и снятия клапана..
Может помочь, если болты ослабнут равномерно, но неконтролируемая затяжка может деформировать корпус или повредить прокладку. Сначала проверьте выравнивание фланцев, состояние прокладок, опору трубы и указанную последовательность затяжки. Никогда не используйте чрезмерный момент затяжки болтов для втягивания смещенных труб в нужное положение..
Периодическая утечка часто указывает на колебания пневматического давления, заедание соленоида, ослабление соединения, неточную обратную связь позиционера или изменение температурных условий . Запишите давление воздуха и положение диска во время фактической утечки, чтобы определить переменную.
Интервал зависит от среды, давления, температуры, частоты циклов и последствий отказа. Высокочастотное автоматизированное обслуживание, а также абразивные или коррозионные применения требуют более частой проверки, чем изоляция чистой водой. Используйте риск, историю операций и количество циклов, чтобы составить график.
Только если истинной причиной является нормальный износ седла. Если новое седло снова выйдет из строя, проверьте кромку диска, выравнивание вала, подшипники, крутящий момент привода, выравнивание трубопроводов, скорость, температуру и совместимость сред. Повторяющаяся утечка является свидетельством нерешенной проблемы системы или выбора , а не просто изношенного расходного материала.
