Клапан с пневматическим приводом использует сжатый воздух для открытия, закрытия или регулирования потока и широко используется в системах промышленной автоматизации. Выбор подходящего клапана требует учета таких факторов, как среда, давление, температура, скорость потока, тип привода, подача воздуха, материалы и требования к отказоустойчивости. В этом руководстве описаны основные типы пневматических клапанов, ключевые факторы выбора, варианты привода, особенности применения, типичные ошибки , а также информация, необходимая для правильного выбора клапана.
Что такое клапан с пневматическим приводом?
Как работает клапан с пневматическим приводом?
Типы клапанов с пневматическим приводом для регулирования расхода
Ключевые факторы при выборе клапана с пневматическим приводом
Пневматические приводы двойного действия и пружинного возврата
Как выбрать правильный клапан для различных применений
Распространенные ошибки при выборе клапанов с пневматическим приводом
Какую информацию следует предоставить перед выбором клапана?
Часто задаваемые вопросы
Основные ключевые слова: Клапан с пневматическим приводом, Шаровой клапан с пневматическим приводом ,Пневматический клапан-бабочка с пневматическим приводом ,Пневматический регулирующий клапан ,Пневматический привод , Пневматический двухпозиционный клапан
Клапан с пневматическим приводом представляет собой автоматизированный клапанный узел, который использует сжатый воздух для перемещения клапана между заданными положениями. Полная сборка обычно включает корпус клапана, пневматический привод, монтажный комплект и аксессуары для управления или обратной связи. В зависимости от процесса он может работать как полностью открытый/полностью закрытый запорный клапан или как модулирующий клапан, который непрерывно регулирует поток.
Пневматический привод широко используется в промышленных системах, поскольку он обеспечивает быструю работу, относительно простую механическую конструкцию и практическую интеграцию с системами управления предприятием. Электромагнитный клапан может направлять воздух для работы в режиме «открыто-выключено», а концевые выключатели отправляют обратную связь об открытом и закрытом положении в ПЛК или распределенную систему управления. Для пропорционального управления электропневматический позиционер регулирует положение клапана в ответ на управляющий сигнал..
Клапан с пневматическим приводом следует рассматривать как законченный инженерный узел, а не как корпус клапана и привод, выбранные независимо. Крутящий момент клапана, выходная мощность привода, доступное давление воздуха, монтажный интерфейс, аксессуары и предполагаемое положение отказа должны быть совместимыми.
Сжатый приборный воздух поступает в одну или несколько камер привода и приводит в движение внутренние поршни или диафрагму . В обычном поворотном приводе с реечной передачей движение поршня вращает шестерню, соединенную со штоком клапана. Это вращение открывает или закрывает шаровой кран или дроссельную заслонку, обычно на четверть оборота. Линейные пневматические приводы перемещают шток шаровых регулирующих клапанов вверх или вниз.
Привод может использовать воздух в обоих направлениях или в одном направлении с пружинами, обеспечивающими обратный ход. Привод двойного действия поочередно получает воздух в два порта для открытия и закрытия клапана. Привод с пружинным возвратом использует воздух для одного направления и запасенную силу пружины для другого, позволяя клапану переместиться в заданное безопасное положение в случае потери подачи воздуха.
Аксессуары определяют, как сборка взаимодействует с процессом:
Электромагнитный клапан переключает воздушный путь для двухпозиционного управления.
Блок концевых выключателей дистанционно подтверждает положение клапана.
Позиционер преобразует управляющий сигнал, часто 4–20 мА, в управляемое движение привода.
Фильтр-регулятор помогает обеспечить чистый воздух при стабильном рабочем давлении.
Регулятор скорости регулирует скорость открытия и закрытия там, где быстрое движение может вызвать гидравлический удар или нарушение технологического процесса.
Надежная работа зависит от достаточного крутящего момента привода при минимальном давлении воздуха, доступном в фактической точке установки. Давление нагнетания компрессора само по себе не показывает, что будет получать привод во время пиковой нагрузки на установку.
Правильный тип клапана зависит от того, является ли задача изоляцией или дросселированием , а также от среды, размера линии, допустимого перепада давления, требований к утечке и доступного пространства . В следующей таблице приведены три распространенных варианта.
| Тип клапана | Типичная функция | Основные преимущества | Важные соображения по выбору |
|---|---|---|---|
| Пневматический шаровой клапан | Двухпозиционная изоляция; ограниченная или характерная модуляция | Высокая пропускная способность, герметичное закрытие, низкие потери давления в полнопроходных исполнениях. | Более высокий крутящий момент и вес при больших размерах; стандартные шарики с круглым отверстием не идеальны для точного регулирования. |
| Пневматический клапан-бабочка | Изоляция или умеренное регулирование потока, особенно в трубах большего размера. | Компактный, легкий, экономичный при больших диаметрах. | Диск остается на пути потока; подтвердите падение давления, рейтинг седла, риск кавитации и совместимость сред |
| Пневматический регулирующий клапан | Непрерывная модуляция расхода, давления, уровня или температуры | Улучшенные характеристики управления и точность позиционирования | Требуется правильный размер Cv, размер привода, выбор трима и подходящий позиционер. |

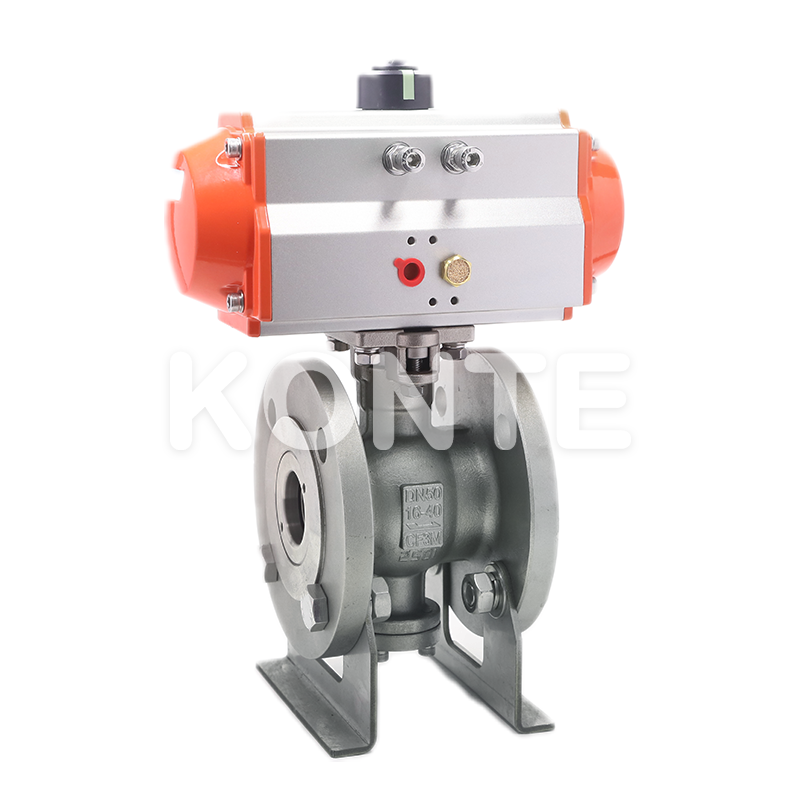

В пневматическом шаровом кране используется вращающийся шар с отверстием в центре. Когда отверстие совпадает с трубопроводом, жидкость проходит через него; когда шар поворачивается на 90 градусов, поток перекрывается. Полнопроходные шаровые краны обеспечивают относительно беспрепятственный путь потока и низкую потерю давления, что делает их полезными для изоляции чистых жидкостей, газов и некоторых вязких сред..
Шаровые краны обычно обеспечивают хорошие запорные характеристики , но их момент срыва может быть значительным, поскольку седла остаются в контакте с шаром. Крутящий момент может увеличиваться при перепаде давления, длительных периодах отсутствия циклов, накоплении отложений или изменениях температуры. Привод должен выбираться на основе данных производителя клапана о крутящем моменте для реальных условий эксплуатации с соответствующим запасом прочности.
Стандартные шаровые краны не следует автоматически использовать для точного регулирования. Если требуется пропорциональное управление, шар с V-образным отверстием или другая характерная конструкция может обеспечить более предсказуемую кривую потока, чем обычный шар с круглым отверстием.
Пневматический дроссельный клапан регулирует поток с помощью диска, установленного на вращающемся валу. Его узкий монтажный размер, малый вес и относительно скромные требования к приводу часто делают его практичным для труб среднего и большого диаметра . Общие области применения включают воду, системы охлаждения, сжатый воздух и другие совместимые коммунальные услуги.
Поскольку диск остается на пути потока, дроссельная заслонка создает некоторые препятствия, даже когда она полностью открыта. Высокий перепад давления или неподходящие рабочие углы могут увеличить вибрацию, шум, кавитацию и износ. Поэтому необходимо тщательно проверить материал седла, материал диска, класс давления и требования к отключению.
Поворотные затворы часто являются эффективным решением для большого диаметра , но их следует выбирать, исходя из фактических данных о расходе и перепаде давления, а не только по размеру трубы.
Пневматический регулирующий клапан постоянно меняет свое открытие для регулирования расхода, давления, температуры или уровня жидкости. Обычно он использует пневматический привод и позиционер , который сравнивает запрошенный управляющий сигнал с фактическим положением клапана. Проходные регулирующие клапаны обычно используются для точного дросселирования, в то время как шаровые и дроссельные клапаны также могут выполнять функции регулирования в соответствующих приложениях.
Выбор регулирующего клапана требует расчета коэффициента расхода, или Cv, а не простого соответствия размера трубопровода. Клапан слишком большого размера может срабатывать вблизи закрытого положения, снижая разрешающую способность управления и вызывая колебание. Клапан меньшего размера может ограничить производительность и не обеспечить требуемый максимальный поток.
Для режима регулирования диапазон регулирования и характеристики клапана так же важны, как и максимальная пропускная способность. На окончательный выбор также могут повлиять конструкция трима, восстановление давления, шум, кавитация, вспыхивание и класс затвора.
Сначала определите, является ли среда жидкостью, газом, паром, суспензией, порошкообразным потоком или другой технологической жидкостью . Запишите его химический состав, концентрацию, вязкость, содержание твердых веществ и вероятность кристаллизации или накопления. Чистая среда может подойти для клапанов с мягкими седлами, а абразивные частицы могут повредить мягкие седла и уплотняющие поверхности. Коррозионные жидкости требуют совместимых материалов корпуса, трима, седла, штока, уплотнений и прокладок.
Поведение среды также влияет на крутящий момент и геометрию клапана. Для вязких жидкостей может потребоваться полнопроходной путь потока, в то время как волокнистая среда или среда с частицами могут собираться вокруг узких полостей или дисковой бабочки. Каждый смачиваемый компонент должен быть проверен на химическую, механическую и температурную совместимость с технологической средой.
Укажите минимальное, нормальное и максимальное давление на входе и выходе, а не только класс давления в трубопроводе. Перепад давления на закрытом или подвижном клапане напрямую влияет на требуемый крутящий момент и эффективность управления. При дросселировании высокий перепад давления может вызвать кавитацию в жидкостях, всплеск, чрезмерную скорость, вибрацию или аэродинамический шум в газах.
Температура влияет на номинальное давление, выбор седла, набивку, уплотнения, смазку привода и производительность аксессуаров. Седла на основе ПТФЭ могут подходить для многих общих применений, но для работы в условиях высоких температур или абразивных работ может потребоваться конструкция седла из специального полимера, графита или металла. При очень низких температурах могут потребоваться удлиненные штоки или специальное уплотнение.
Давление и температуру необходимо оценивать вместе, поскольку допустимое давление материала обычно снижается с повышением температуры. Всегда используйте номинальное давление и температуру соответствующего производителя для выбранной конструкции.
Для двухпозиционного обслуживания размер трубопровода является полезной отправной точкой, но допустимая потеря давления и требуемый расход все еще требуют проверки. Для режима регулирования рассчитайте требуемый Cv, используя свойства среды, диапазон расхода, давление на входе, давление на выходе и температуру. Нормальная рабочая точка должна находиться в пределах контролируемой части хода клапана, а не очень близко к полностью закрытому или полностью открытому состоянию.
Также проверьте скорость линии и влияние переходников, если выбранный клапан меньше трубы. Клапан правильного размера обеспечивает необходимый расход, сохраняя при этом стабильный контроль, приемлемую скорость и управляемый перепад давления..

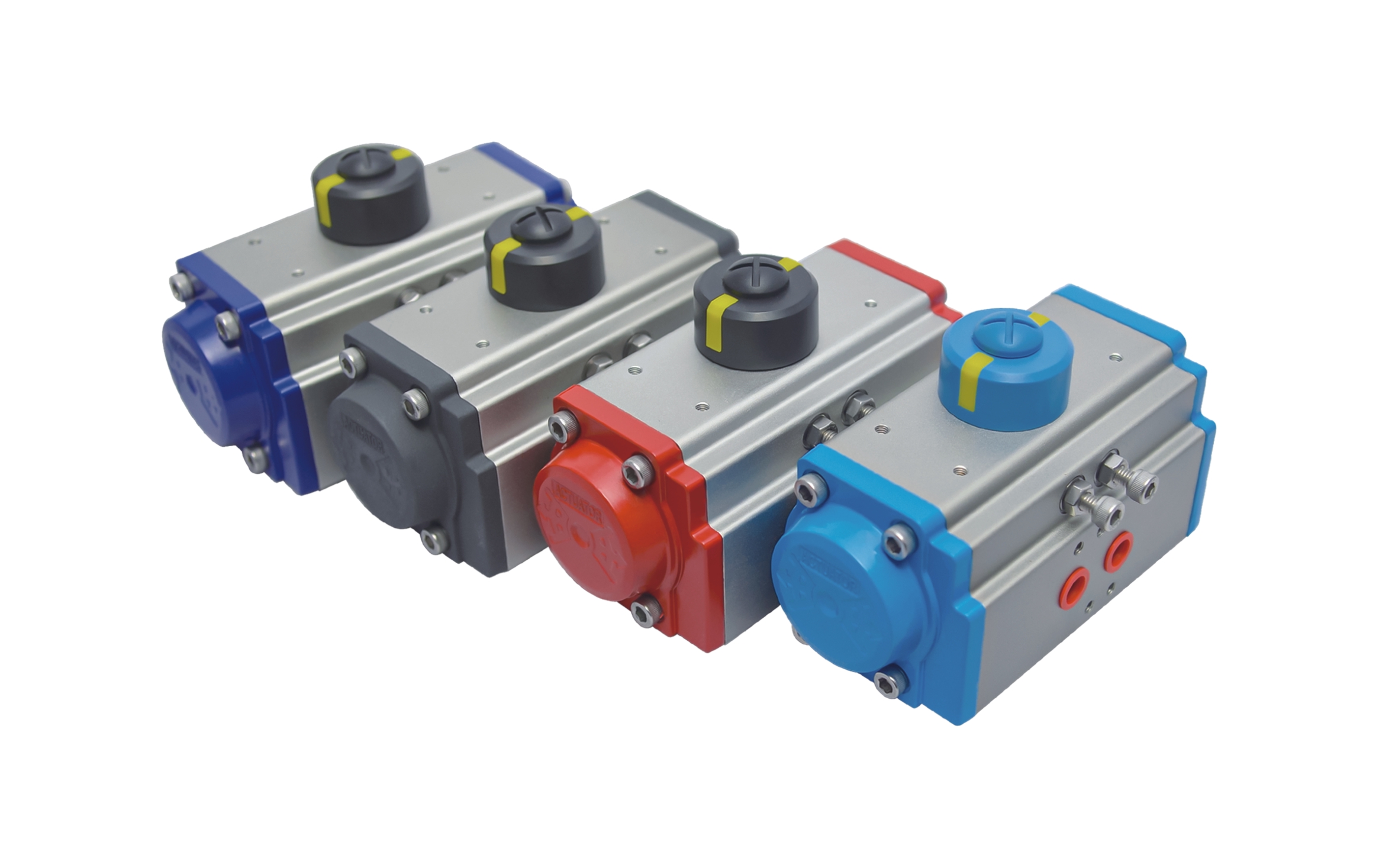

Выберите вращательное или линейное движение в соответствии с клапаном. Поворотные приводы с реечной передачей обеспечивают компактный, в целом постоянный профиль крутящего момента для многих шаровых и дроссельных клапанов. Приводы с кулисным механизмом обеспечивают более высокий крутящий момент в начале и конце хода и могут подходить для клапанов с высоким крутящим моментом срыва и посадки. Линейные мембранные или поршневые приводы обычно работают в паре с проходными регулирующими клапанами.
Выходная мощность привода должна превышать требуемый крутящий момент или усилие клапана на протяжении всего хода. Используйте минимальное гарантированное давление воздуха в приборе , а не максимальное давление компрессора. Примените соответствующий расчетный запас для учета трения седла, старения, отложений, сухого газа, нечастой циклической работы и изменений процесса. В типичном проекте может использоваться запас в размере 20–30 %, но для тяжелых или ненадежных условий эксплуатации может потребоваться более высокий запас на основании инженерной экспертизы.
Никогда не оценивайте размер привода только по диаметру клапана; используйте данные крутящего момента или усилия клапана и выходную мощность привода при минимально доступном давлении воздуха.
Обычные материалы корпуса включают ковкий чугун, углеродистую сталь, нержавеющую сталь и специальные пластмассы . В седлах и уплотнениях могут использоваться EPDM, NBR, PTFE, армированный PTFE, PEEK, графит, эластомеры или металлические конструкции. Правильная комбинация зависит от коррозии, температуры, истирания, санитарных условий, пределов утечек и требований к очистке.
Соединения могут быть резьбовыми, фланцевыми, пластинчатыми, с проушинами, приварными, стыковыми, зажимными или в соответствии с другим стандартом, специфичным для конкретного проекта . Подтвердите номинальный размер, класс давления, стандарт фланца, строительную длину и схему трубопровода. Интерфейсы крепления клапана к приводу согласно ISO 5211 и стандартизированный монтаж аксессуаров могут упростить сборку и замену в будущем, но размеры штока и допустимый крутящий момент по-прежнему должны совпадать.
Спецификации материалов и соединений должны охватывать как совместимость процессов, так и требования к механической установке..
Требование к отказному состоянию является основным различием между этими двумя конструкциями приводов.
| Точка выбора | Привод двойного действия | Привод с пружинным возвратом |
| Метод работы | Воздух открывается и воздух закрывается | Воздух движется в одну сторону; пружины возвращают клапан |
| Реакция на потерю воздуха | Обычно остается в своем последнем положении в зависимости от технологических сил и конструкции системы. | Перемещается в определенное положение открытия или закрытия при отказе |
| Расход воздуха | Использует воздух в обоих направлениях | Использует воздух в одном направлении |
| Размер и стоимость | Часто меньше и экономичнее при той же нагрузке на клапан. | Часто больше, поскольку необходимо также преодолеть силу пружины. |
| Типичное использование | Общая автоматизация, где допускается отказ на месте | Обязанности по изоляции, вентиляции, охлаждению или отключению, связанные с безопасностью. |
Привод двойного действия подходит там, где надежен сжатый воздух, а анализ технологических рисков позволяет клапану оставаться в своем последнем положении после потери воздуха. Он может предложить компактное решение и сильный крутящий момент в обоих направлениях.
Привод с пружинным возвратом выбирается, когда клапан должен автоматически перейти в безопасное состояние. Закрытие при отказе может изолировать поток топлива или опасных химических веществ. Действие открытия при отказе может поддерживать охлаждающую воду или открывать путь сброса давления, в зависимости от конструкции процесса. Правильное состояние отказа должно определяться формальным процессом и оценкой безопасности.
Выбирайте конфигурацию привода в соответствии с требуемым положением при отказе воздуха, а не просто с учетом первоначальной стоимости или доступного пространства. Выбор размера пружинного возврата должен обеспечивать достаточный крутящий момент на конце пружины, а также достаточный крутящий момент на воздушном ходу при минимальном давлении питания.
В системах водоподготовки используются приводные клапаны для впуска, фильтрации, дозирования химикатов, обратной промывки, обработки осадка и распределения. . Поворотные затворы часто практичны для более крупных линий чистой воды , тогда как шаровые краны могут подходить для небольших линий изоляции или дозирования . Шлам и взвешенные твердые частицы требуют внимания на предмет засорения, истирания и износа седла.
Материалы должны соответствовать химическому составу воды и химикатам для обработки. Скорость открытия и закрытия следует контролировать там, где быстрое движение может вызвать гидравлический удар. При очистке воды приоритет отдается коррозионной стойкости, подходящему уплотнению, управляемым потерям давления и надежной цикличности.
Химическое обслуживание начинается с детальной проверки совместимости, охватывающей корпус, седла, уплотнения, шток, набивку и прокладки . Химическая концентрация и температура могут существенно изменить сопротивление материала. Для работы с токсичными, легковоспламеняющимися или сильноагрессивными средами может потребоваться упаковка с низким уровнем выбросов, пожаробезопасная конструкция, разгрузка полостей или определенное безопасное положение, в зависимости от применимых стандартов и требований предприятия.
Не выбирайте клапан для химического обслуживания только по стандартной этикетке материала; оценить точные химические вещества, концентрацию, температуру и условия эксплуатации.
Применение в нефтегазовой отрасли может включать высокое давление, углеводороды, кислую среду, горючие атмосферы и строгие требования к отключению. Шаровые краны обычно используются для герметичной изоляции и трубопроводов с высокой пропускной способностью , а регулирующие клапаны используются для регулирования давления и расхода. Там, где это применимо, должны быть указаны класс давления клапана, требования пожарной безопасности, стандарт утечки, антистатические характеристики, отслеживаемость материалов и классификация электрических аксессуаров для опасных зон.
Приводы с пружинным возвратом часто используются в функциях аварийного отключения, но положение отказа зависит от анализа опасностей технологического процесса. Выбор клапанов для нефтегазовой отрасли должен соответствовать механическим характеристикам, экологической классификации и философии безопасности объекта.
Для систем производства продуктов питания и напитков требуются материалы и внутренние поверхности, совместимые с продуктом и процессом очистки. Гигиенические соединения, дренируемая геометрия, подходящие эластомеры, а также условия очистки на месте или стерилизации на месте могут иметь важное значение. Максимальная температура очистки и чистящие средства могут быть более требовательными, чем обычные производственные условия.
Воздействие промывки также влияет на корпус и коррозионную стойкость соленоидов, распределительных коробок и позиционеров. Для гигиенических применений оцените требования к очистке и санитарии для всего приводного узла, включая аксессуары.
Общая промышленная автоматизация включает в себя сжатый воздух, охлаждающую воду, пар, вакуум, технические газы, станки и производственные линии. Первое решение заключается в том, обеспечивает ли клапан двухпозиционную изоляцию или непрерывную модуляцию. В двухпозиционных узлах обычно используется соленоид и обратная связь по положению, тогда как модулирующие узлы требуют совместимого позиционера и подходящей характеристики клапана.
Следует учитывать Стандартизированный монтаж и расположение дополнительных принадлежностей могут снизить сложность запасных частей и упростить техническое обслуживание на предприятии. частоту циклов, необходимое время отклика, окружающую пыль или влажность, вибрацию, доступ для обслуживания и связь с ПЛК или РСУ .
Несколько повторяющихся ошибок снижают надежность или создают небезопасную работу:
Выбор только по размеру трубы. При этом игнорируются Cv, скорость, падение давления, необходимость отключения и диапазон регулирования.
Использование максимального давления компрессора для определения размера привода. Фактическое давление на клапане может быть намного ниже во время пиковой нагрузки.
Игнорирование момента отрыва и посадки. Эти значения могут превышать рабочий крутящий момент и увеличиваться после длительных периодов простоя.
Применение слишком малого запаса дизайна. Износ, отложения, сухая среда и нечастая езда на велосипеде могут со временем привести к увеличению крутящего момента.
Выбор неправильной позиции неудачи. Открытие при отказе, закрытие при отказе или установка при отказе на месте должны соответствовать оценке безопасности процесса.
Использование двухпозиционного клапана для точной модуляции. Стандартный шаровой или дроссельный клапан может не обеспечить требуемую характеристику потока.
Проверка материала корпуса, но не мягких частей. Седла, уплотнения, набивка и прокладки часто являются первыми компонентами, на которые влияет химическая или температурная несовместимость.
Игнорирование качества приборного воздуха. Влага, масло и частицы могут повредить уплотнения привода и пневматические аксессуары.
Без учета условий окружающей среды. Коррозионный воздух, промывание, воздействие окружающей среды, низкая температура или опасные зоны влияют на выбор корпуса, покрытия и электрических принадлежностей.
Не удалось проверить совместимость монтажа. Муфту, шток, кронштейн, схему крепления и направление вращения необходимо проверять в сборе.
Самый надежный процесс выбора проверяет вместе клапан, привод, пневматическую систему, элементы управления и среду установки .
Предоставление полной спецификации процесса позволяет поставщику клапанов или инженеру по применению точно определить размер и конфигурацию узла. Как минимум предоставьте:
Название среды, состав, концентрация, состояние, вязкость, плотность и содержание твердых веществ
Минимальная, нормальная и максимальная скорость потока
Минимальное, нормальное и максимальное давление на входе
Выходное давление или максимальный перепад давления
Минимальная, нормальная и максимальная температура процесса
Размер трубы, классификация, тип соединения, стандарт фланца и класс давления.
Требуемая функция: двухпозиционная изоляция, аварийное отключение или модуляция.
Требуемый класс отключения или утечки
Нормальное положение клапана и требуемое положение отказа
Минимальное и максимальное давление приборного воздуха на клапане
Доступная электрическая мощность и сигнал управления
Требуемое время открытия или закрытия и частота циклов
Предпочтения или ограничения по материалам корпуса, отделки, седла и уплотнений
Расположение внутри/на открытом воздухе, температура окружающей среды, коррозия, промывка, пыль, вибрация и требования к опасным зонам.
Требуемые стандарты, сертификаты, проверки, испытания или документация
Ограничения по пространству, ориентации, ручному управлению и доступу для обслуживания
Для регулирующего клапана также укажите желаемый диапазон регулирования, допустимый перепад давления и информацию, необходимую для расчета Cv. Для обслуживания, связанного с безопасностью, укажите применимую логику отключения и требования к производительности. Полные и точные эксплуатационные данные сокращают превышение и занижение размеров, ошибки совместимости и ненужные изменения проекта.
Начните с момента, установленного производителем клапана, с момента срабатывания, вращения и посадки (или усилия для линейного клапана) при максимальном перепаде давления. Примените соответствующий расчетный запас, затем сравните результат с выходной мощностью привода на всем протяжении хода при минимальном гарантированном давлении воздуха в точке установки . Для устройств с пружинным возвратом проверьте как ход воздуха, так и ход пружины.
Пневматический двухпозиционный клапан обычно работает только в полностью открытом и полностью закрытом положениях и обычно использует электромагнитный клапан. Пневматический регулирующий клапан перемещается пропорционально для регулирования технологического параметра и обычно использует позиционер. Трим клапана или геометрия порта также должны подходить для стабильной модуляции.
Возможные причины включают недостаточное давление воздуха, привод недостаточного размера, мусор на седле, неправильную регулировку ограничителя хода, изношенные уплотнения, заедание штока или диска, неисправный соленоид или чрезмерный перепад давления. Для правильной диагностики необходимо сравнить имеющийся крутящий момент привода с фактическими требованиями к посадке клапана и проверить механические и пневматические компоненты.
Выбирайте, основываясь на услуге, а не на универсальном правиле. Шаровой кран часто предпочтительнее из-за плотной изоляции, высокой пропускной способности и низкой потери давления в меньших или средних размерах. Дроссельный клапан часто бывает компактным и экономичным для больших линий. Окончательный выбор должны определять среда, давление, температура, крутящий момент, отсечка, Cv, место для установки и стоимость жизненного цикла.
Да. Подходящий корпус клапана, привод и позиционер могут обеспечить плавное управление. Обычными вариантами являются шаровые краны, шаровые краны с V-образным отверстием и характерные дроссельные клапаны. Правильный размер Cv и подходящая характеристика потока необходимы для стабильной работы.
Привод и аксессуары должны получать чистый сухой воздух под давлением, указанным их производителем. Фильтрация и регулирование обычно используются для ограничения частиц, влаги и загрязнения маслом. Плохое качество приборного воздуха может сократить срок службы уплотнений, заблокировать малые пневматические каналы и вызвать ненадежное движение клапана.
ISO 5211 определяет общие монтажные интерфейсы между неполнооборотными клапанами и приводами. Интерфейсы NAMUR широко используются для монтажа аксессуаров, таких как электромагнитные клапаны или индикаторы положения на пневматических приводах. Проверка обоих интерфейсов может упростить сборку и замену, но все равно необходимо проверить размеры штока, номинальный крутящий момент, конфигурацию портов и вращение.
Привод с пружинным возвратом необходим, когда клапан должен переместиться в определенное безопасное положение после потери воздуха или питания. Будет ли эта позиция открытой или закрытой, зависит от риска процесса. Требуемое положение отказа должно быть установлено посредством проектирования процесса и анализа безопасности до выбора привода.
