Дроссельный клапан с электрическим приводом сочетает в себе дроссельную заслонку и электрический привод для автоматического управления потоком в трубопроводе. Он широко используется в системах водоподготовки, химической обработки, производства электроэнергии, систем отопления, вентиляции и кондиционирования воздуха, пищевой, фармацевтической, целлюлозно-бумажной и нефтегазовой промышленности, где требуется надежное дистанционное управление.
В этом руководстве описаны его компоненты, принципы работы, преимущества по сравнению с ручными или пневматическими вариантами, промышленное применение, чтобы помочь вам легко найти подходящее решение для клапанов KONTE для ваших нужд.
Что такое дроссельный клапан с электроприводом?
Ключевые компоненты дроссельной заслонки с электроприводом
Как работает дроссельный клапан с электроприводом?
Дроссельный клапан с электрическим приводом по сравнению с ручными и пневматическими дроссельными клапанами
Основные преимущества электрических дисковых затворов
Общие промышленные применения
Как правильно выбрать дроссельную заслонку с электроприводом
Рекомендуемые клапанные решения KONTE
Часто задаваемые вопросы
Ключевые слова: Электрический привод Дроссельный клапан , Электрический дроссельный клапан , Моторизованный дроссельный клапан , Автоматический дроссельный клапан , Высокопроизводительный дроссельный клапан , Промышленный дроссельный клапан

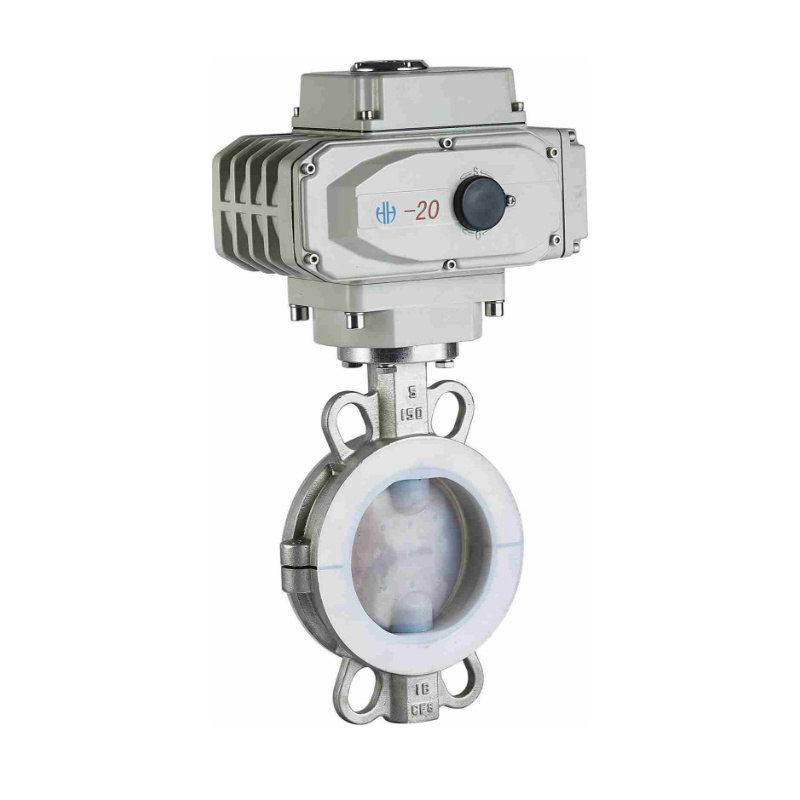

Клапан -бабочка с электроприводом представляет собой четвертьоборотный клапан, управляемый электрическим приводом. Привод приводит в движение шток клапана, а диск вращается внутри корпуса клапана, открывая, закрывая или регулируя поток в трубопроводе.
Его также называют электрическим дроссельным клапаном , с электроприводом или автоматическим дроссельным клапаном . По сравнению с ручными клапанами, он обеспечивает удаленное управление через панель управления, ПЛК или систему SCADA.
Клапан-бабочка с электроприводом — это компактное и эффективное решение для автоматического регулирования расхода в современных промышленных трубопроводах.

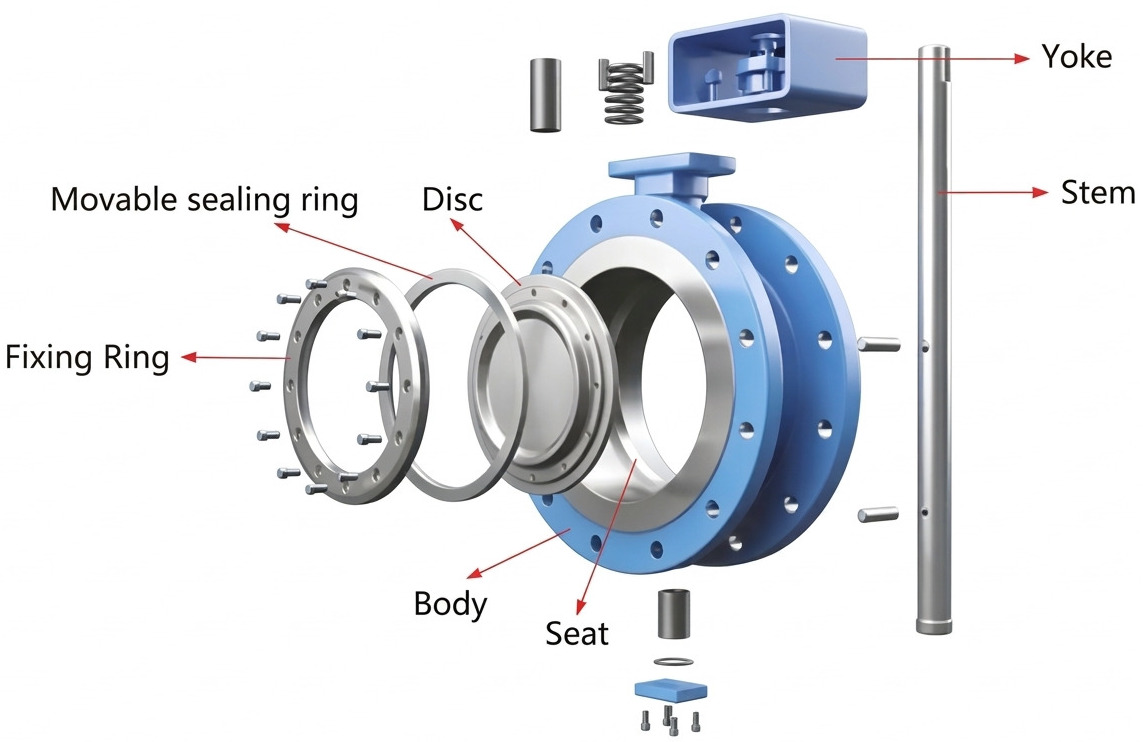

Полный электрический дроссельный клапан обычно включает в себя корпус клапана, диск, шток, седло, уплотнительную конструкцию и электрический привод.
Корпус клапана соединяется с трубопроводом. Общие конструкции включают в себя пластинчатые конструкции, конструкции с проушинами, фланцами, осевой линией, двойным эксцентриком и тройным эксцентриком.
Диск является основным элементом управления потоком. При вращении он меняет площадь отверстия внутри трубопровода.
Седло и система уплотнения определяют герметичность и совместимость сред. Резиновые седла часто используются в системах водоснабжения и коммунальных услуг, тогда как металлические седла предпочтительнее для работы при высоких температурах или в тяжелых условиях.

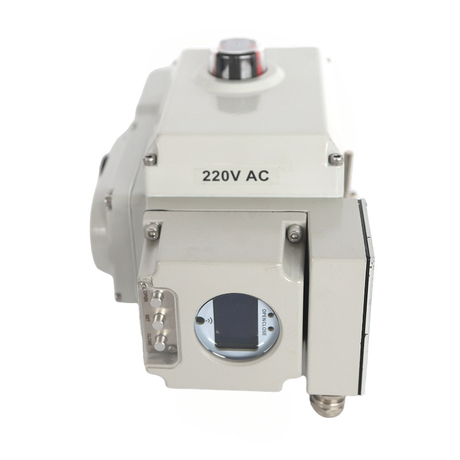

Электрический привод преобразует электрическую энергию во вращательное движение. Он может включать в себя двигатель, коробку передач, концевые выключатели, защиту от крутящего момента, ручное управление и обратную связь по положению.
Привод обеспечивает автоматизацию, а корпус клапана и конструкция уплотнения определяют давление, температуру и характеристики среды.

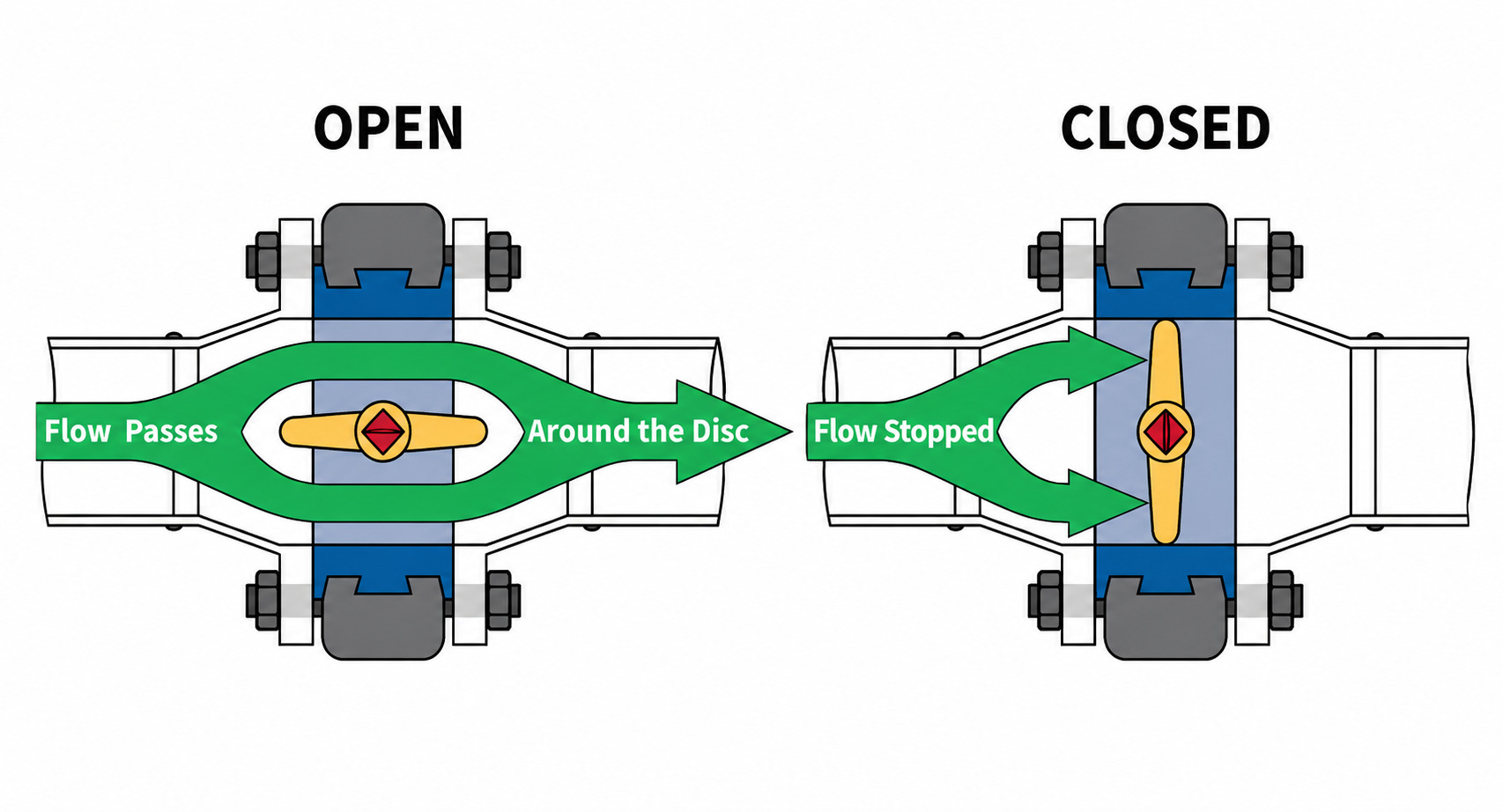

Принцип работы прост. Сигнал от системы управления подается на электропривод. Запускается электродвигатель привода, редуктор передает крутящий момент на шток клапана, и диск вращается внутри корпуса клапана.
Когда диск параллелен направлению потока, клапан открыт.
Когда диск перпендикулярен направлению потока, клапан закрыт. Для регулирования скорости диск может останавливаться под разными углами для регулировки скорости потока.
В большинстве дроссельных заслонок используется четвертьоборотное движение на 90 градусов , что делает их быстрыми, компактными и подходящими для автоматического управления. Четвертьоборотные электрические приводы обычно используются для дроссельных заслонок, , шаровых кранов и аналогичных поворотных клапанов, требующих точного позиционирования.
Электропривод поворачивает шток клапана, а диск вращается для регулирования проходного сечения внутри трубопровода.
Различные методы срабатывания подходят для разных условий работы. Правильный выбор зависит от требований к управлению, коммунальных услуг на объекте, скорости реагирования и планирования обслуживания.
| Тип клапана | Источник питания | Метод управления | Лучшее для | Основное преимущество |
Ручной дроссельный клапан | Ручной рычаг или коробка передач | Локальное управление | Простые трубопроводы | Бюджетный |
Пневматический дроссельный клапан | Сжатый воздух | Быстрое автоматизированное управление | Высокоцикловые системы | Быстрый ответ |
Дроссельная заслонка с электроприводом | Электричество | Дистанционное или автоматизированное управление | Системы ПЛК/SCADA | Точное позиционирование |
Электрические приводы часто выбираются там, где требуется стабильное управление, простота подключения и дистанционное управление. Пневматические приводы лучше подходят для очень быстрой езды при наличии сжатого воздуха.
По сравнению с ручными и пневматическими клапанами электрический дроссельный клапан идеально подходит для точного дистанционного управления и промышленной автоматизации.
Электрический дроссельный клапан обеспечивает надежное закрытие, регулирование расхода и простую интеграцию с системами автоматизации.
Его компактная конструкция уменьшает пространство для установки по сравнению со многими задвижками или проходными клапанами. Это полезно в системах водоочистки, установках HVAC и промышленных трубопроводах.
Электрическое управление также сокращает ручной труд . Операторы могут управлять клапаном из центральной диспетчерской, что повышает безопасность на химических перерабатывающих заводах, объектах электроэнергетики и нефте- и газопроводах.
Для требовательных услуг высокопроизводительный дроссельный клапан может обеспечить лучшее уплотнение, возможность более высокого давления и повышенную долговечность.
Электрические дроссельные заслонки помогают повысить эффективность процесса, сократить количество ручных операций и обеспечить более безопасную автоматизацию трубопровода.
Поворотные затворы с электроприводом используются во многих промышленных системах, поскольку они компактны, эффективны и просты в автоматизации.
В системах водоочистки и станциях очистки сточных вод они контролируют сырую воду, очищенную воду, линии ила и системы аэрации.
На химических перерабатывающих заводах они помогают изолировать или регулировать коррозионные и технологические среды при выборе правильного материала и седла клапана.
На объектах электроэнергетики они используются в охлаждающей воде, вспомогательных системах и инженерных трубопроводах.
В пищевой промышленности и производстве напитков, а также в фармацевтическом производстве поворотные затворы обеспечивают чистое управление потоком там, где требуются подходящие гигиенические или коррозионностойкие материалы.
В системах HVAC они регулируют расход охлажденной воды, горячей воды и системы кондиционирования воздуха.
В целлюлозно-бумажной промышленности они используются для обработки технологической воды, целлюлозы и шлама.
В промышленных инженерных трубопроводах и нефтегазопроводах автоматизированные дроссельные заслонки обеспечивают изоляцию, регулирование расхода и более безопасное дистанционное управление.
Дисковые затворы с электроприводом широко используются там, где на трубопроводах требуется надежное автоматическое управление потоком.
Начните с данных о трубопроводе : размер клапана, номинальное давление, стандарт фланца, температура, скорость потока и тип среды.
Далее выберите материал клапана. Ковкий чугун и чугун часто используются в системах водоснабжения и отопления, вентиляции и кондиционирования. Нержавеющую сталь часто предпочитают для химических, пищевых, фармацевтических и агрессивных сред.
Затем выберите конструкцию клапана . внутренней линии Резиновая дроссельная заслонка c подходит для общего водоснабжения и коммунальных услуг. Двойной эксцентриковый или высокопроизводительный дроссельный клапан лучше подходит для более высокого давления, более плотного уплотнения или более сложных промышленных условий.
Привод должен соответствовать крутящему моменту клапана. Проверьте напряжение, тип управления, степень защиты IP, ручное управление, сигнал обратной связи и требования к взрывозащите при использовании во взрывоопасных зонах.
Правильно выбранный дроссельный клапан с электроприводом должен соответствовать среде, давлению, температуре, управляющему сигналу и рабочей среде.
Для автоматического управления промышленными потоками компания KONTE предлагает поворотные заслонки и электроприводы для различных трубопроводов.

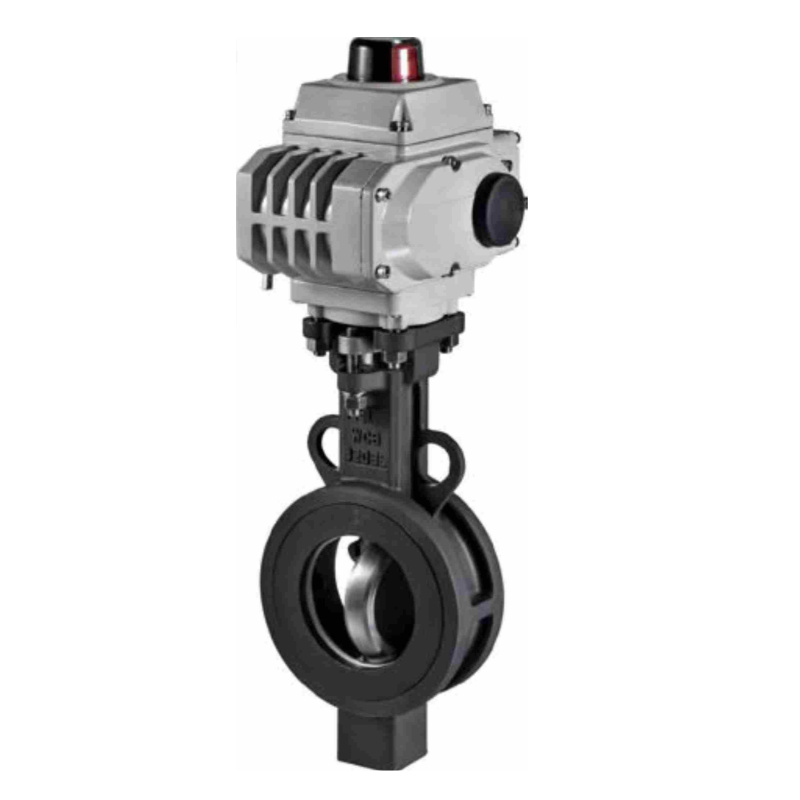

Электрический эксцентриковый высокопроизводительный дроссельный клапан Duml подходит для требовательных промышленных применений, требующих надежной автоматизации и улучшенных характеристик уплотнения.
Резиновая дисковая задвижка вафельного типа с центральной линией — это практичный вариант для водоподготовки, сточных вод, систем отопления, вентиляции и кондиционирования и трубопроводов общего назначения.
Для серьезного сравнения условий эксплуатации KONTE также предлагает пневматический трехэксцентриковый дроссельный клапан с металлическим седлом..
Вы также можете изучить страницу «Решения KONTE» или узнать больше о компании через ее профиль компании..
KONTE предлагает промышленные дроссельные заслонки и электрические приводы, которые можно использовать для эффективного автоматического регулирования расхода.
Это дроссельная заслонка, управляемая электрическим приводом для автоматического открытия, закрытия или регулирования расхода.
Да. Оба термина обычно относятся к дроссельной заслонке, приводимой в действие приводом от электродвигателя.
Да. Благодаря модулирующему приводу он может регулировать угол диска для регулирования потока.
Они используются в водоподготовке, очистке сточных вод, химической обработке, производстве электроэнергии, системах отопления, вентиляции и кондиционирования воздуха, пищевой промышленности, фармацевтике, целлюлозно-бумажной промышленности, инженерных трубопроводах и нефтегазовых системах.
Центральный дроссельный клапан подходит для общего обслуживания. Высокопроизводительный дроссельный клапан предназначен для лучшего уплотнения, более высокого давления или более требовательных сред.
